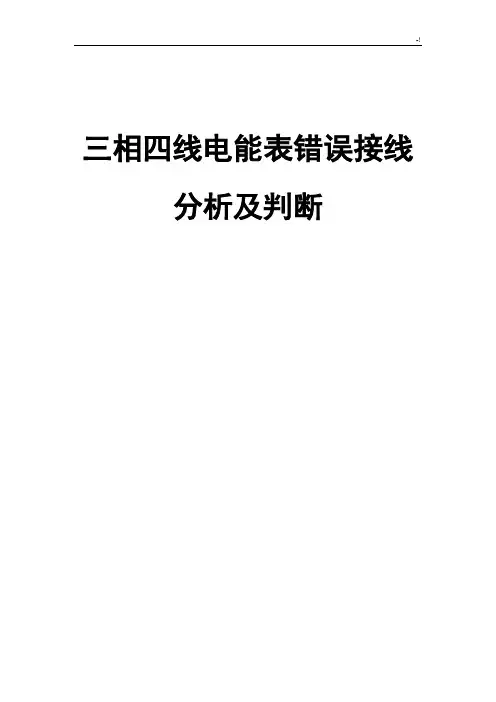

三相四线电能表错误接线分析及判断电子版本

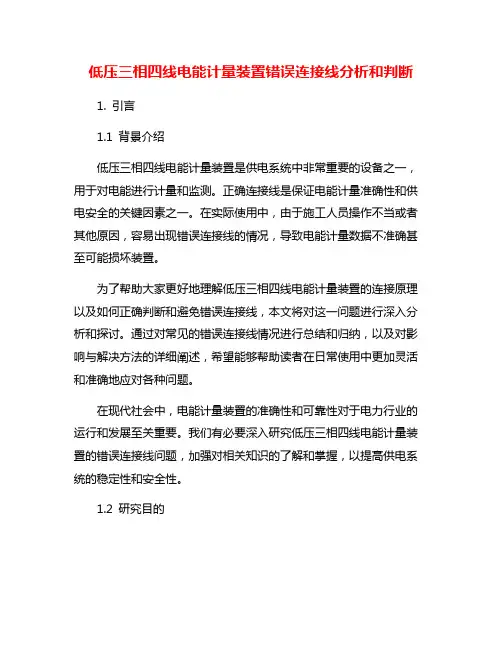

低压三相四线电能计量装置错误连接线分析和判断1. 引言1.1 背景介绍低压三相四线电能计量装置是供电系统中非常重要的设备之一，用于对电能进行计量和监测。

正确连接线是保证电能计量准确性和供电安全的关键因素之一。

在实际使用中，由于施工人员操作不当或者其他原因，容易出现错误连接线的情况，导致电能计量数据不准确甚至可能损坏装置。

为了帮助大家更好地理解低压三相四线电能计量装置的连接原理以及如何正确判断和避免错误连接线，本文将对这一问题进行深入分析和探讨。

通过对常见的错误连接线情况进行总结和归纳，以及对影响与解决方法的详细阐述，希望能够帮助读者在日常使用中更加灵活和准确地应对各种问题。

在现代社会中，电能计量装置的准确性和可靠性对于电力行业的运行和发展至关重要。

我们有必要深入研究低压三相四线电能计量装置的错误连接线问题，加强对相关知识的了解和掌握，以提高供电系统的稳定性和安全性。

1.2 研究目的本文旨在通过对低压三相四线电能计量装置错误连接线的分析和判断，探讨其可能的原因、影响及解决方法，以提高电能计量装置的使用效率和准确性。

具体研究目的包括：1. 分析低压三相四线电能计量装置连接原理，深入理解其工作机制和电路结构；2. 探讨错误连接线的原因和可能情况，以提高对错误连接线的识别能力；3. 提出判断错误连接线的方法和步骤，帮助用户及时发现和解决问题；4. 分析常见的错误连接线情况，总结经验教训，避免类似问题的再次发生；5. 探讨错误连接线对电能计量装置的影响，提出解决方案，保证装置正常运行；6. 总结应注意的问题，并提出建议和展望，为日后的电能计量装置连接维护提供参考。

2. 正文2.1 低压三相四线电能计量装置连接原理低压三相四线电能计量装置连接原理主要是通过接线板和电能表实现电能的准确计量。

接线板上有三相四线的接线端子，分别对应A相、B相、C相和零线。

在接线板上接好线后，再将电能表与接线板连接，电能表通过对接线板的接线进行监测和计量电能的消耗情况。

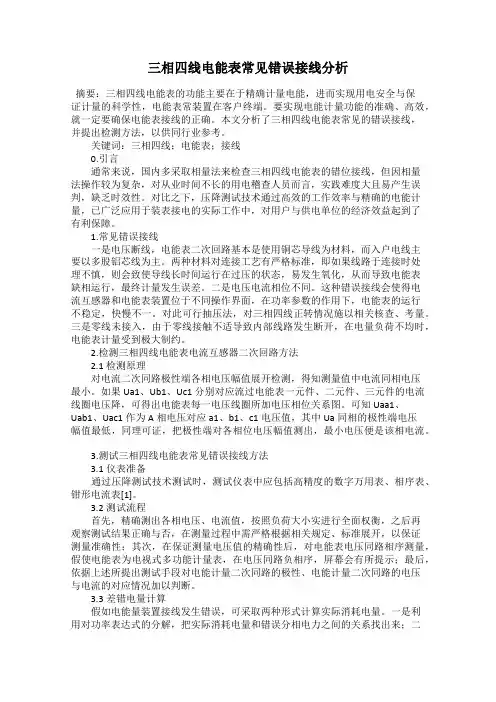

三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。

3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。

三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。

3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。

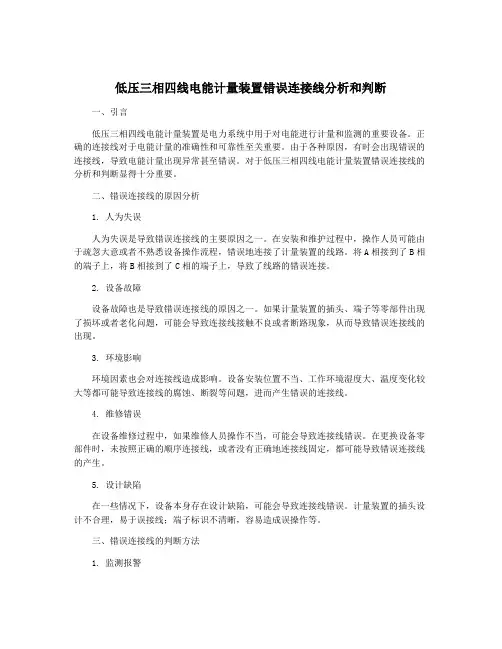

低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。

正确的连接线对于电能计量的准确性和可靠性至关重要。

由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。

对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。

二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。

在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。

将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。

2. 设备故障设备故障也是导致错误连接线的原因之一。

如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。

3. 环境影响环境因素也会对连接线造成影响。

设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。

4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。

在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。

5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。

计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。

三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。

这是最直接、最有效的判断错误连接线的方法之一。

通过监测报警，操作人员可以及时发现问题并进行处理。

2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。

通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。

3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。

三相四线电能计量装置常见错误接线及判断摘要：电能计量装置是电力企业实现电量结算及线损考核的重要工具，电能计量准确与否直接关系到发、供电企业的经济效益和社会效益，各发、供电企业在提高计量准确性方面都越来越重视。

而计量装置的接线是否正确，将直接影响到计量的准确性。

因此，掌握电能计量装置错误接线的分析方法极为重要。

关键词：计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失，对于准确计量电能，使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。

掌握电能计量装置接线检查是每个计量工作者必须具备的。

因此，计量人员、用电检查人员必须学会错误接线的判断方法。

造成电能计量装置的故障原因：1.构成电能计量装置的各组成部分出现故障。

2.电能计量装置接线错误。

3.人为抄读电能计量装置或进行电量计算出现的错误。

4.窃电行为引起的计量失准。

5.外界不可抗力因素造成的电能计量装置故障。

二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。

在竞争愈发激烈的今天，在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务，建立现代化的电能计量、交易以及电力系统是非常必要的。

作为提供电能计量的源头，对于电能的管理和计量是非常至关重要的作用。

电能计量装置是为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、实验接线盒以及二次回路等。

电能表按接线方式不同可分为：单相表、三相三线电能表、三相四线电能表。

三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子，三根电流线钳夹1、4、7号端子，校验仪上则按颜色和顺序依次接好即可。

三相四线电能表在正确接线的情况下，计量功率为：P=P1+P2+P3=3IpUpcosφ电能表计量正常，若接线出现错误，则会出现漏计或错计电量，从而造成相应的损失。

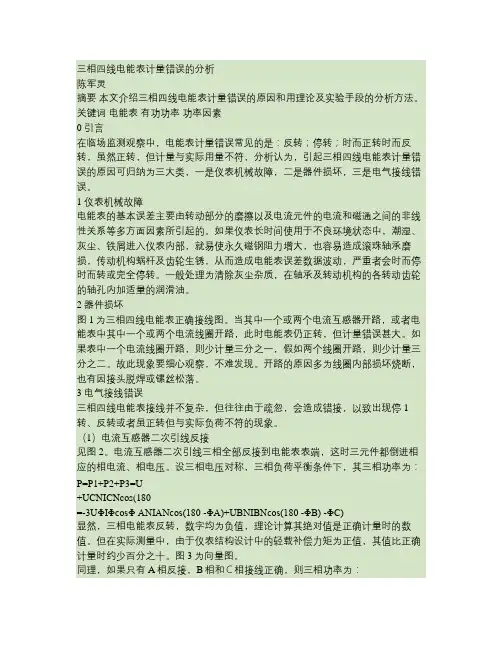

三相四线电能表计量错误的分析陈军灵摘要本文介绍三相四线电能表计量错误的原因和用理论及实验手段的分析方法。

关键词电能表有功功率功率因素0 引言在临场监测观察中，电能表计量错误常见的是：反转；停转；时而正转时而反转，虽然正转，但计量与实际用量不符，分析认为，引起三相四线电能表计量错误的原因可归纳为三大类，一是仪表机械故障，二是器件损坏，三是电气接线错误。

1 仪表机械故障电能表的基本误差主要由转动部分的磨擦以及电流元件的电流和磁通之间的非线性关系等多方面因素所引起的。

如果仪表长时间使用于不良环境状态中，潮湿、灰尘、铁屑进入仪表内部，就易使永久磁钢阻力增大，也容易造成滚珠轴承磨损，传动机构蜗杆及齿轮生锈，从而造成电能表误差数据波动，严重者会时而停时而转或完全停转。

一般处理为清除灰尘杂质，在轴承及转动机构的各转动齿轮的轴孔内加适量的润滑油。

2 器件损坏图1为三相四线电能表正确接线图。

当其中一个或两个电流互感器开路，或者电能表中其中一个或两个电流线圈开路，此时电能表仍正转，但计量错误甚大。

如果表中一个电流线圈开路，则少计量三分之一，假如两个线圈开路，则少计量三分之二。

故此现象要细心观察，不难发现。

开路的原因多为线圈内部损坏烧断，也有因接头脱焊或镙丝松落。

3 电气接线错误三相四线电能表接线并不复杂，但往往由于疏忽，会造成错接，以致出现停 1 转、反转或者虽正转但与实际负荷不符的现象。

（1）电流互感器二次引线反接见图2。

电流互感器二次引线三相全部反接到电能表表端，这时三元件都倒进相应的相电流、相电压。

设三相电压对称，三相负荷平衡条件下，其三相功率为：P=P1+P2+P3=U+UCNICNcos(180=-3UΦIΦcosΦ ANIANcos(180 -ΦA)+UBNIBNcos(180 -ΦB) -ΦC)显然，三相电能表反转，数字均为负值，理论计算其绝对值是正确计量时的数值。

但在实际测量中，由于仪表结构设计中的轻载补偿力矩为正值，其值比正确计量时约少百分之十。

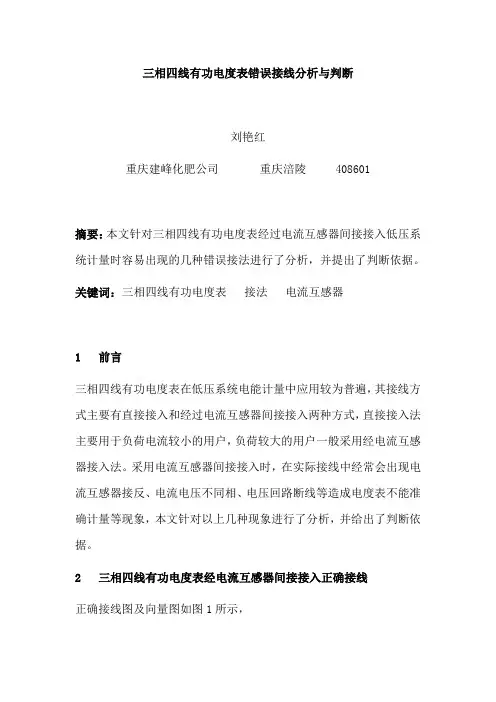

三相四线有功电度表错误接线分析与判断刘艳红重庆建峰化肥公司重庆涪陵 408601摘要：本文针对三相四线有功电度表经过电流互感器间接接入低压系统计量时容易出现的几种错误接法进行了分析，并提出了判断依据。

关键词：三相四线有功电度表接法电流互感器1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。

采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。

2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。

B、C相CT接反与A相接反结果相同。

3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。

3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。

图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。

三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。

负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。

负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。

三相四线表易发生哪些接线错误
（1）电压线圈任意两相接线对调，会造成电能表不走或运转不正常。

（2）电压线圈的中性点与中性线未接或断开，在中性线无电流时，不会引起计量误差；若中性线有电流就会产生计量误差。

（3）电压线圈任一相断线，此时若三相负载平衡时，电能表少计电量1／3；若此时电压线圈的中性点与中性线未接或断开，则电能表少计电量2／3。

电工之家
（4）电流线圈任一相极性接反，若在三相平衡时，则少计电量2／3。

（5）电流线圈任一相未接或断线，此时少计电量1/3。

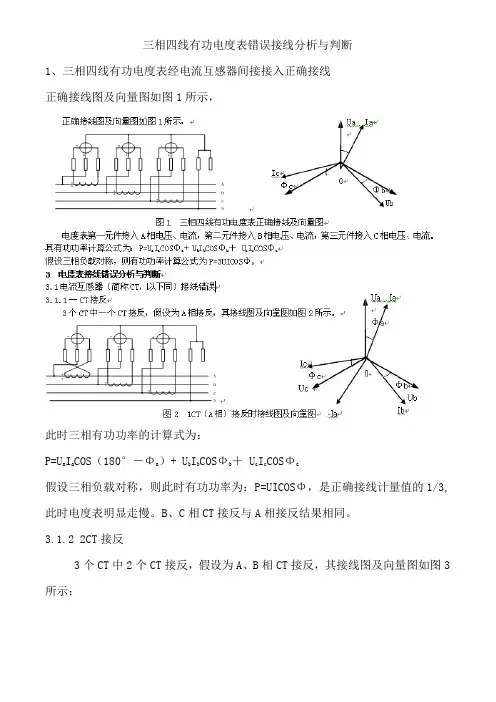

三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。

B、C相CT接反与A相接反结果相同。

3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。

3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。

图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。

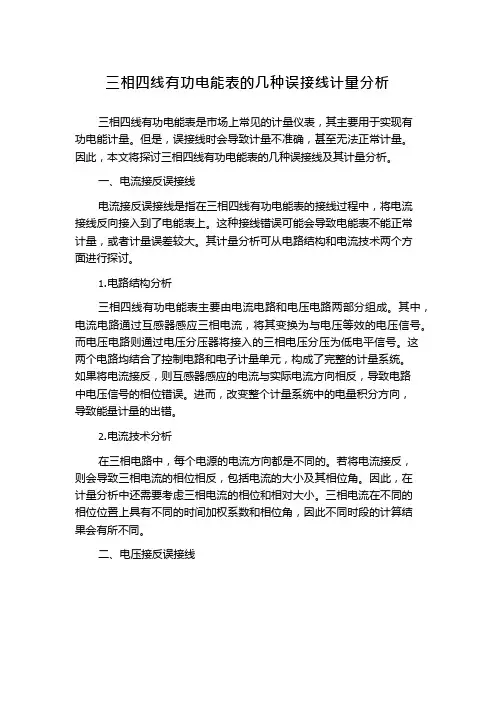

三相四线有功电能表的几种误接线计量分析三相四线有功电能表是市场上常见的计量仪表，其主要用于实现有功电能计量。

但是，误接线时会导致计量不准确，甚至无法正常计量。

因此，本文将探讨三相四线有功电能表的几种误接线及其计量分析。

一、电流接反误接线电流接反误接线是指在三相四线有功电能表的接线过程中，将电流接线反向接入到了电能表上。

这种接线错误可能会导致电能表不能正常计量，或者计量误差较大。

其计量分析可从电路结构和电流技术两个方面进行探讨。

1.电路结构分析三相四线有功电能表主要由电流电路和电压电路两部分组成。

其中，电流电路通过互感器感应三相电流，将其变换为与电压等效的电压信号。

而电压电路则通过电压分压器将接入的三相电压分压为低电平信号。

这两个电路均结合了控制电路和电子计量单元，构成了完整的计量系统。

如果将电流接反，则互感器感应的电流与实际电流方向相反，导致电路中电压信号的相位错误。

进而，改变整个计量系统中的电量积分方向，导致能量计量的出错。

2.电流技术分析在三相电路中，每个电源的电流方向都是不同的。

若将电流接反，则会导致三相电流的相位相反，包括电流的大小及其相位角。

因此，在计量分析中还需要考虑三相电流的相位和相对大小。

三相电流在不同的相位位置上具有不同的时间加权系数和相位角，因此不同时段的计算结果会有所不同。

二、电压接反误接线与电流接反误接线相似，电压接反误接线也会对三相四线有功电能表的计量结果产生较大影响，进而产生类似的计量误差。

计量分析可从电路结构和电压技术两个方面进行探讨。

1.电路结构分析电压接线与电流接线相似，均分为电压电路和电流电路两部分。

当电压接反时，电压电路的输入信号与正常接线情况下输入的信号相反，使得计量系统中的电量积分方向变化，从而影响电能表的计量准确性。

2.电压技术分析电压技术分析包括各相电压的相位、电压比例系数和有效值。

当其中一相电压接反时，其他电压的相对相位就发生了变化，进而导致与电流相关联的电功率计算错误。

低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线是指装置的接线方式与实际应该连接的方式不符，导致电能计量装置无法正常工作或者读数不准确的情况。

低压三相四线电能计量装置的正确接线方式应该是三相四线制，即A相、B相、C相分别连接计量装置的对应端子，中性线连接到中性线端子，接地线连接到接地线端子。

如果接线错误，则会出现以下几种情况：
1. 相序错误：相序错误是指接线时将三相线连接到计量装置的错误相位上。

将A相连接到B相端子，B相连接到C相端子，C相连接到A相端子。

相序错误会导致电流和电压的相位不匹配，计量装置无法准确测量电能，读数偏高或偏低。

3. 接地线接错：接地线接错是指将接地线接到计量装置的错误端子上。

接地线用于保护人身安全和设备的正常运行，如果接地线接错，可能会导致计量装置和其他设备的故障，造成电能计量装置读数异常。

1. 查看接线图：查看计量装置的接线图，了解正确的接线方式和各个端子的功能。

2. 检查接线方式：检查计量装置与实际接线是否一致，包括相序、中性线和接地线的连接方式是否正确。

3. 测试电流和电压：使用电流表和电压表对接线进行测试，确认电流和电压的相位和数值是否符合正常工作的要求。

4. 观察读数：观察计量装置的读数是否正常，与实际用电情况是否相符。

5. 纠正错误：如果发现错误连接线，应及时进行纠正，确保计量装置能够正常工作。

对于低压三相四线电能计量装置错误连接线的分析和判断，需要查看接线图，检查接线方式，测试电流和电压，观察读数，并及时纠正错误，以确保计量装置的正常工作和准确计量。

三相四线相位表查错误接线方法与步骤（完全根据个人的经验总结，肯定有不完善甚至不正确的地方，仅供参考）第一步：测各元件电压目的：判断各元件电压数值是否有异常, 57V为正常（不带电压互感器时220V为正常），且三相电压数值相接近为正常。

如果有某相为0，说明该相电压断线。

U1n= V U2n = V U3n = V测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。

注意档位第二步：测量各元件对参考点Ua的电压目的：测出对参考点电压为0的该相确定为A相U1a = V U2a = V U3a = V测量U1a方法如下图：U2a、U3a测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。

注意档位第三步：测量三个元件的相电流目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。

I1= A I2= A I3= A测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。

注意档位第四步：测量第一元件电压与各元件电流的相位角目的：根据测出的角度来画相量图及功率表达式<U1I1 = 度<U1I2 = 度<U1I3 = 度测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。

注意档位第五步：测量第一元件与第二元件电压间的相位角目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。

（其它情况如为300度则为正相序，但B相反接。

如为60度，则为逆相序，B相反接，有点难，一般不会来这种）。

<U1 U2 = 度测量方法如下图：注意档位第六步：根据测量数据进行分析(一)分析各元件对应的电压相序1、根据第二步：对测量参考点电压为0的该相定为A相2、根据第五步：U1U2=120度为正相序，U1U2=240度则为逆相序3、标示出各元件对应的电压相序：例1：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=120度，可以确为正相序，标示如下：1 2 3A B C例2：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3A C B例3：如第3元件(U3)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3C B A例4：如第2元件(U2)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3B A C例5：如第2元件(U2)对参考点电压为0V，那么第2元件为A相，而且U1U2=120度，可以确为逆相序，标示如下：1 2 3C A B方法：第几元件对参考点电压为0，那么第几元件就标A。

三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。

采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。

2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。

B、C 相CT接反与A相接反结果相同。

3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。

3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。

图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。

三相四线有功电度表常见非正规接线分析245300 安徽省绩溪县供电局汪承平一、反相序接线三相四线有功电度表的反相序接线是非常普遍的一种非正规接法（见图1、图2）。

有一定的误差。

这是因为：第一，目前我国生产的三相四线有功电度表其内部结构即每个元件的组装是按电源正相序要求设计的，各元件产生的力矩是按三相正相序排列的，各元件间的力矩误差也考虑在最小范围。

如果按反相序接线，改变元件力矩误差，产生电度表的转速误差。

第二、一般电度表在室内校表台上校验时，都是按正相序接线调整校验误差。

试验表明，反相序的接线，其误差改变在土2.5~0.5%左右，如果是经电流互感器接入加上倍率，将产生更大的误差。

二、电压电流线共用接线通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方与式，在农电计量中为数不少。

这种方法省去三根电压引线，将电流互感器K1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入（见电源L1图3）。

这种接法旨在减少二次接线根数。

但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。

然而规程规定，互感器二次回路必须有一点接地。

第二，因电度表的电压、电流接线端子和互感器二次回路均带 380／220V电压，在带电工作中、要时刻注意不能误碰。

第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。

三、不接导线或导线接触不好一般人们认为，三相电源都是对称的，因此，每相电压都相等，中性线不接或随便接到配电盘的角铁或外壳上，而不是将变压器中性线直接并且是牢靠地接入（见图4，图5）。

实际上负载是不可能绝对平衡的，因此即产生电压偏差。

当电度表的零线断开或未接时，电度表的每个元件上的电压将出现不平衡。

产生误差。

下面试以两种情况来分析。

（一）在负载对称时，假设三相中某一根（如B相）电压线在电表前断开（见,第五元件B相的电压是出，第三图5）此时电度表第一元件A相的电压是1/2UAC元件c相的电压是。
