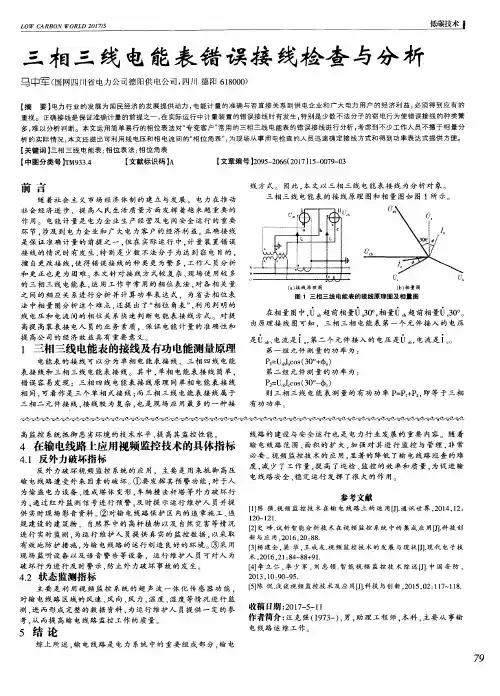

三相三线电能表错误接线分析

三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。

在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。

在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。

错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。

因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。

1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。

单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。

因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。

1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。

不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。

1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。

在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。

具体分析步骤如下：三相三线带电线路检查，相关数据测量。

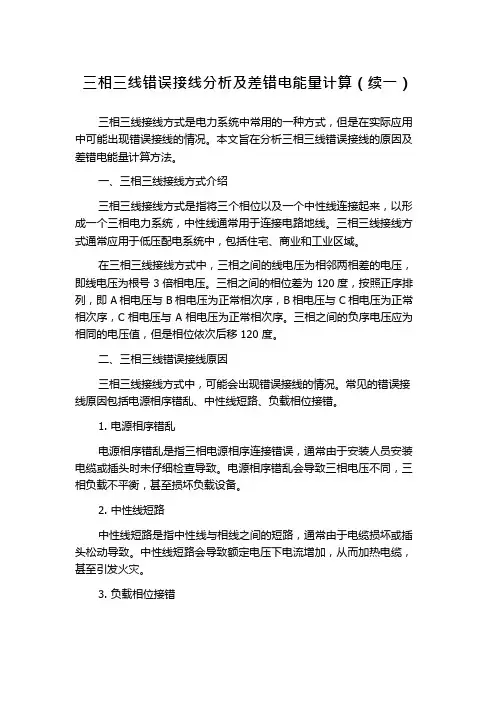

三相三线错误接线分析及差错电能量计算（续一）三相三线接线方式是电力系统中常用的一种方式，但是在实际应用中可能出现错误接线的情况。

本文旨在分析三相三线错误接线的原因及差错电能量计算方法。

一、三相三线接线方式介绍三相三线接线方式是指将三个相位以及一个中性线连接起来，以形成一个三相电力系统，中性线通常用于连接电路地线。

三相三线接线方式通常应用于低压配电系统中，包括住宅、商业和工业区域。

在三相三线接线方式中，三相之间的线电压为相邻两相差的电压，即线电压为根号3 倍相电压。

三相之间的相位差为120 度，按照正序排列，即A 相电压与B 相电压为正常相次序，B 相电压与C 相电压为正常相次序，C 相电压与A 相电压为正常相次序。

三相之间的负序电压应为相同的电压值，但是相位依次后移120 度。

二、三相三线错误接线原因三相三线接线方式中，可能会出现错误接线的情况。

常见的错误接线原因包括电源相序错乱、中性线短路、负载相位接错。

1.电源相序错乱电源相序错乱是指三相电源相序连接错误，通常由于安装人员安装电缆或插头时未仔细检查导致。

电源相序错乱会导致三相电压不同，三相负载不平衡，甚至损坏负载设备。

2.中性线短路中性线短路是指中性线与相线之间的短路，通常由于电缆损坏或插头松动导致。

中性线短路会导致额定电压下电流增加，从而加热电缆，甚至引发火灾。

3.负载相位接错负载相位接错是指负载设备的相序连接错误，通常由于负载设备或电缆接线极性标志不清晰导致。

负载相位接错会导致三相负载不平衡，影响设备性能，甚至损坏设备。

三、差错电能量计算方法差错电能量是指由于三相三线错误接线导致的电能损失或多余电能。

计算差错电能量需要考虑错误接线对电路电压、电流、功率、电能的影响。

1.电压、电流计算在三相三线接线方式中，计算差错电能量需要先计算错误接线之后的电路电压、电流。

如果相位多余（如A 相连接了两个设备），则要先计算每个设备的电流，再计算总电流。

电压和电流的计算可以通过模拟软件进行模拟，或利用相关数据记录仪进行实测。

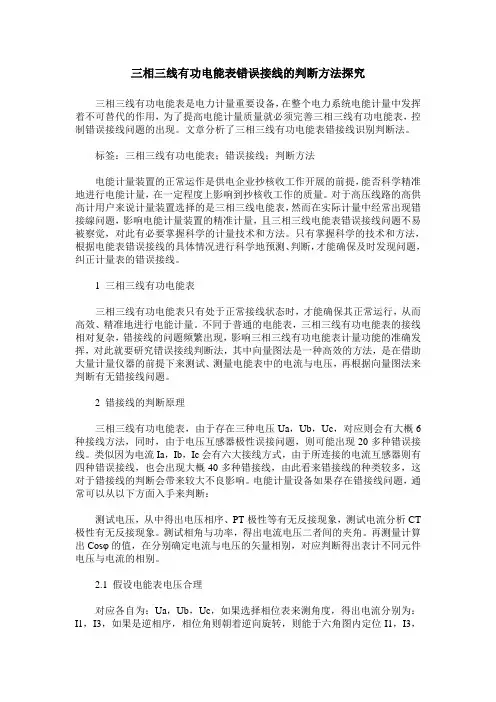

三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。

文章分析了三相三线有功电能表错接线识别判断法。

标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。

对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。

只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。

1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。

不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。

2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。

类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。

电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。

测试相角与功率，得出电流电压二者间的夹角。

农村电工第29卷2021年第6期5.1.2.3绘制错误接线状态下现场更正接线示意图错误接线状态下现场更正接线示意图如图8所示。

结论：（1）电压接入：wvu ；（2）电流接入：I w ，I u ；（3）电流互感器极性接反：u 相。

5.1.2.4写功率表达式、计算更正系数功率表达式为P ′=P 1′+P 2′=U 12I 1cos （330°+φ）+U 32I 2cos （210°+φ）=UI sin φ因为φ=-15°，所以tan φ=-0.2679所以更正系数为K =P P ′=3UI cos φUI sin φ=15.1.2.5计算差错电能量、分析表计运行特点及电能量退补结论例3：接线错误期间抄见电能量示数：起1723.72、止1733.72，电压互感器变压比为10kV/0.1kV ，电流互感器变流比为50A/5A 。

（1）抄见电能量＝（电能表止度－电能表起度）×倍率＝（1733.72－1723.72）×100×10＝10000（kWh ）（2）实际用电能量＝更正系数×抄见电能量＝-6.4651×10000＝-64561（kWh ）（3）差错电能量＝|实际用电能量|－|抄见电能量|＝64561－10000＝54561（kWh ）结论：①表计运行慢，少计量；②在按抄见电能量预收的基础上，用户还应补交54561kWh 电能量对应的电费。

5.1.2.6绘制更正接线示意图更正接线示意图如图9所示。

5.2三相三线电能表电压互感器极性反接错误接线案例当电压互感器二次侧极性反接，电压相量图和二次电压值有不同的表现，接线图和相量图分别如图10和图11所示，比较分析一下，用2只单相电压互感器进行Vv 接线时，极性反接的相量图和线电压。

由此可知：当u 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当w 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当uw 相极性均反接时，U uv =100V ，U vw =100V ，U wu=100V。

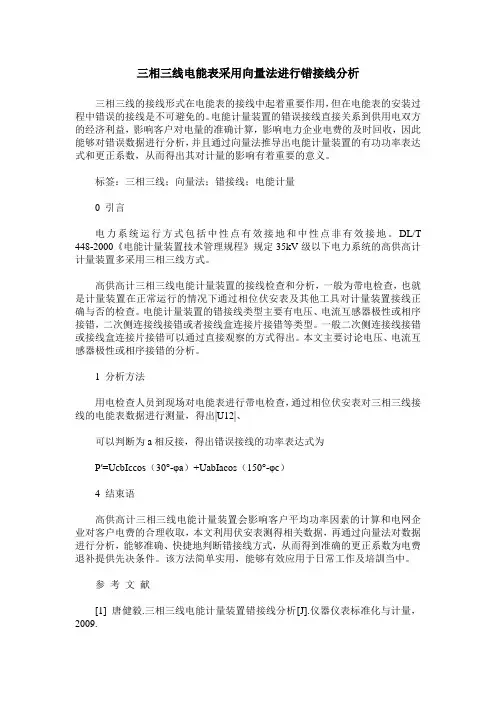

三相三线电能表采用向量法进行错接线分析三相三线的接线形式在电能表的接线中起着重要作用，但在电能表的安装过程中错误的接线是不可避免的。

电能计量装置的错误接线直接关系到供用电双方的经济利益，影响客户对电量的准确计算，影响电力企业电费的及时回收，因此能够对错误数据进行分析，并且通过向量法推导出电能计量装置的有功功率表达式和更正系数，从而得出其对计量的影响有着重要的意义。

标签：三相三线；向量法；错接线；电能计量0 引言电力系统运行方式包括中性点有效接地和中性点非有效接地。

DL/T 448-2000《电能计量装置技术管理规程》规定35kV级以下电力系统的高供高计计量装置多采用三相三线方式。

高供高计三相三线电能计量装置的接线检查和分析，一般为带电检查，也就是计量装置在正常运行的情况下通过相位伏安表及其他工具对计量装置接线正确与否的检查。

电能计量装置的错接线类型主要有电压、电流互感器极性或相序接错，二次侧连接线接错或者接线盒连接片接错等类型。

一般二次侧连接线接错或接线盒连接片接错可以通过直接观察的方式得出。

本文主要讨论电压、电流互感器极性或相序接错的分析。

1 分析方法用电检查人员到现场对电能表进行带电检查，通过相位伏安表对三相三线接线的电能表数据进行测量，得出|U12|、可以判断为a相反接，得出错误接线的功率表达式为P′=UcbIccos（30°-φa）+UabIacos（150°-φc）4 结束语高供高计三相三线电能计量装置会影响客户平均功率因素的计算和电网企业对客户电费的合理收取，本文利用伏安表测得相关数据，再通过向量法对数据进行分析，能够准确、快捷地判断错接线方式，从而得到准确的更正系数为电费退补提供先决条件。

该方法简单实用，能够有效应用于日常工作及培訓当中。

参考文献[1] 唐健毅.三相三线电能计量装置错接线分析[J].仪器仪表标准化与计量，2009.[2] 朱志刚.现场检查电能表错接线方法[J].农村电工，2008.[3] 吴义纯.两元件无功电能表错接线时更正系数的计算[J].合肥工业大学学报，2008.[4] 刘锦华.电能表的错误接线及其检查方法[J].科技情报开发与经济，2011.。

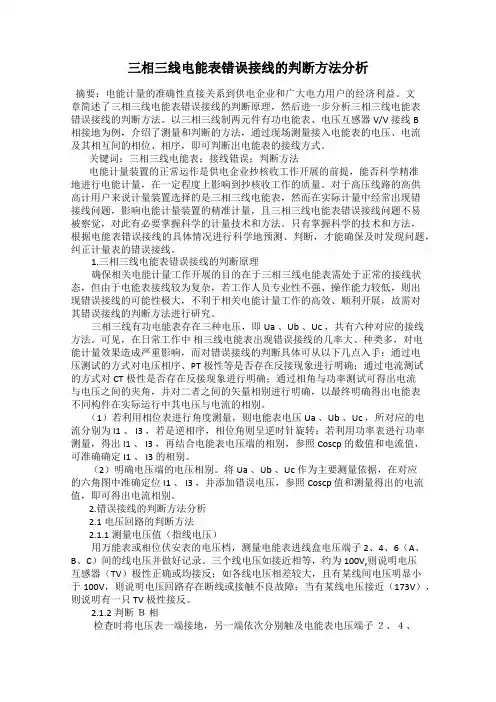

三相三线电能表错误接线的判断方法分析摘要：电能计量的准确性直接关系到供电企业和广大电力用户的经济利益。

文章简述了三相三线电能表错误接线的判断原理，然后进一步分析三相三线电能表错误接线的判断方法。

以三相三线制两元件有功电能表、电压互感器 V/V 接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。

关键词：三相三线电能表；接线错误；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。

对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接线问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。

只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。

1.三相三线电能表错误接线的判断原理确保相关电能计量工作开展的目的在于三相三线电能表需处于正常的接线状态，但由于电能表接线较为复杂，若工作人员专业性不强、操作能力较低，则出现错误接线的可能性极大，不利于相关电能计量工作的高效、顺利开展，故需对其错误接线的判断方法进行研究。

三相三线有功电能表存在三种电压，即Ua 、Ub 、Uc ，共有六种对应的接线方法。

可见，在日常工作中相三线电能表出现错误接线的几率大、种类多，对电能计量效果造成严重影响，而对错误接线的判断具体可从以下几点入手：通过电压测试的方式对电压相序、PT极性等是否存在反接现象进行明确；通过电流测试的方式对CT极性是否存在反接现象进行明确；通过相角与功率测试可得出电流与电压之间的夹角，并对二者之间的矢量相别进行明确，以最终明确得出电能表不同构件在实际运行中其电压与电流的相别。

（1）若利用相位表进行角度测量，则电能表电压Ua 、Ub 、Uc ，所对应的电流分别为 I1 、 I3 ，若是逆相序，相位角则呈逆时针旋转；若利用功率表进行功率测量，得出 I1 、 I3 ，再结合电能表电压端的相别，参照Coscp的数值和电流值，可准确确定I1 、 I3 的相别。

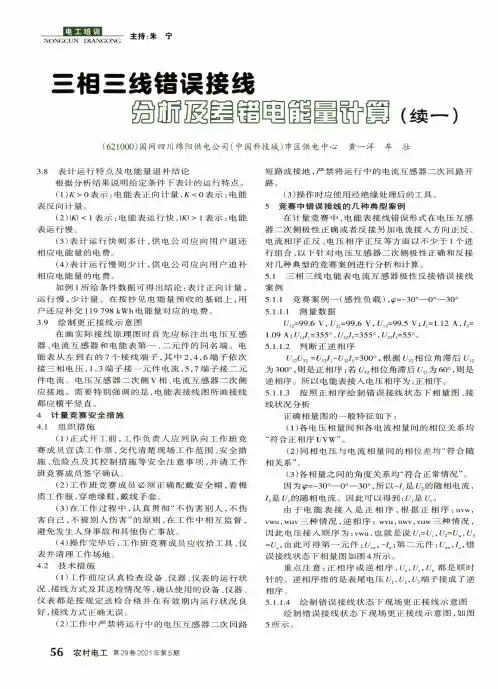

工培训NONGCUN DIANGONG三相三线错误接线圏丽匿■園_謂園S fr 園（纟卖一)(621000)国网四川绵阳供电公司（中国科技城）市区供电中心黄一洋牟壮3.8 表计运行特点及电能量退补结论根据分析结果说明给定条件下表计的运行特点。

(1) 欠>0表示：电能表正向计量，尺<0表示：电能 表反向计量。

(2) I A ：I < 1表示：电能表运行快，IA ：I > 1表示：电能 表运行慢。

(3) 表计运行快则多计，供电公司应向用户退还 相应电能量的电费。

(4)表计运行慢则少计，供电公司应向用户追补 相应电能量的电费。

如例1所给条件数据可得出结论：表计正向计量， 运行慢，少计量。

在按抄见电能量预收的基础上，用 户还应补交119 798 kW h 电能量对应的电费。

3.9绘制更正接线示意图在画实际接线原理图时首先应标注出电压互感 器、电流互感器和电能表第一、二元件的同名端。

电 能表从左到右的7个接线端子，其中2,4,6端子依次 接三相电压，1,3端子接一元件电流，5,7端子接二元 件电流。

电压互感器二次侧V 相、电流互感器二次侧 应接地。

需要特别强调的是，电能表接线图所画接线 都应横平竖直。

4计量竞赛安全措施4.1 组织措施(1) 正式开工前，工作负责人应列队向工作班竞 赛成员宣读工作票，交代清楚现场工作范围、安全措 施、危险点及其控制措施等安全注意事项，并请工作班竞赛成员签字确认。

(2) 工作班竞赛成员必须正确配戴安全帽，着棉 质工作服，穿绝缘鞋，戴线手套。

(3) 在工作过程中，认真贯彻“不伤害别人，不伤 害自己，不被别人伤害”的原则，在工作中相互监督， 避免发生人身事故和其他伤亡事故。

(4) 操作完毕后，工作班竞赛成员应收拾工具、仪 表并清理工作场地。

4.2技术措施(1)工作前应认真检查设备、仪器、仪表的运行状 况、接线方式及其送检情况等，确认使用的设备、仪器、 仪表都是按规定送检合格并在有效期内运行状况良 好，接线方式正确无误。

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

三相三线常见接线错误1、分析前提：在本篇叙述中只讨论2元件高压计量箱的三相三线的接线错误。

以下分析是基于如下图所示的高压计量箱铭牌上的接线图进行的。

常见的接线分为以下几类：2、高压一次进出正确。

2.1、二次电压接入表计正确，电流接入正确：接线图如下所示：于此相对应的向量图如下：2.2、二次电压接入正确，电流接入错误：接线图和向量图如下：2.3、二次电压接入错误，电流接入正确：接线图和测量图如下：3、高压一次进出错误：发生高压一次进出错误的原因是：没有按照计量箱铭牌的标识连接高压线。

只要按照高压计量箱铭牌接线图上的标识接线就可以避免此类错误。

比如本文开始图示的高压计量箱接线图上表明：AP1、CP1是高压线的进入方向（瓷瓶上有标识，该标识不能遗失），AP2/3、CP2/3是高压出方向（进入用户变压器）。

当高压一次进出错误，二次接线正确时，将出现下图所示的接线图和向量图。

与此相对应的是：11月7日有一只表计的检查结果就是这样显示的：4、其它接线错误：由于高压计量箱在内部已经将电压、电流的同名端固定。

公共接地端也已接到计量箱外壳。

所以：4.1、对于一次：在高压接线时只要注意瓷瓶上的标识，分清进出，就不会发生同名端的错误（这类错误要尽量避免。

防止一次、二次同时出错，给排查接线错误造成太大困难）。

4.2、对于二次：4.2.1、首先建议使用有颜色的线缆进行接线；4.2.2、如发生接线错误：使用上述的接线向量图对照进行排查。

4.2.2.1、对于只有电压或电流接线错误的，可直接对照进行；4.2.2.2、对于电压、电流同时接错的：可以将上述向量图组合进行，否则就只能具体分析了。

5、说明：错误接线种类非常多，目前只把常见的画出来。

希望能通过上述向量图掌握分析原理。

如有需要再画电压、电流同时错误的向量图。

6、更正系数：下表中提供了常见23中错误接线的更正系数。

使用时注意下标，查表即可。

6.1参数使用说明：6.1.1、角度：是接线正确时（即纠正错误接线后的角度值）；6.2.2、“接线方式”栏中，上一行表示第一元件；下一行表示第二元件；。

农村电工第29卷2021年第4期1相关知识结构梳理1.1感性负载：电流滞后电压φ角通俗地说，应用电磁感应原理制作的大功率电器产品就是感性负载，如电动机、压缩机、继电器、日光灯等。

也可以理解为在电路中带线圈的用电设备，其线圈部分即为感性负载。

如电动机、变压器、电风扇等设备。

1.2容性负载：电流超前电压φ角一般把带电容特性参数的负载，即符合电流超前电压特性的负载，称为容性负载，如电容器、补偿电容。

1.3相序正相序：电压U 1，U 2，U 3接线是顺时针，U 12和U 32的夹角为300°。

逆相序：电压U 1，U 2，U 3接线是逆时针，U 12和U 32的夹角为60°。

正相序和逆相序的相量图如图1所示。

1.4功率因数cos φ反映总电功率中有功功率P 所占的比重大小，S 为视在功率，计算公式为cos φ=P /S1.5常用公式回顾两角和公式为sin （A +B ）=sin A cos B +cos A sin B sin （A -B ）=sin A cos B -cos A sin B cos （A +B ）=cos A cos B -sin A sin B cos （A -B ）=cos A cos B +sin A sin B 和差化积公式为sin A +sin B =2sinA +B 2cos A -B2sin A -sin B =2cos A +B 2cosA -B2cos A +cos B =2cos A +B 2cosA -B2cos A +cos B =-2sin A +B 2sinA -B22高压三相三线电能表的正确接线三相三线二元件智能电能表一般应用于中性点非直接接地系统的高供高计用户，可同时计量四象限有功功率和无功功率，其内部结构一般采用二元件有功电能表和60°无功电能表计量原理。

高压三相三线电能表正确接线时的相量图如图2所示。

当系统中三相完全对称时，U uv =U wv =U ，I u =I w =I ，φu =φw =φ。

三相三线制电能表错误接线分析及电量纠正摘要：在电能表的使用过程中，确保接线不发生错误是实现电能表正确计量的前提条件。

本文对电能表的三种接线方式进行了简要阐述，说明了三相三线制电能表错误接线判断原理，分析了三相三线制电能表的常见接线错误，并对错误接线的电量进行了纠正，供相关工作人员参考借鉴。

关键词：电能表；三相三线制；错误接线；电量纠正引言电能表的计量精度主要取决于两个因素，其一是电能表自身的计量偏差，偏差越小则电能表的精度越大，反之亦然；其二是电能表在使用过程中的线路连接是否正确，线路连接正确，则电能表计量正常，反之则会出现较大的数值偏差。

由于技术的不断革新，电能表自身的精度不断提升，计量误差基本可以忽略，目前出现的电能表计量不准确的情况多由错误接线引起。

因此，对于电能表错误接线的分析及电量纠正对电能表的使用至关重要。

1 电能表接线方式概述电能表的接线具有三种不同的方式，分别是：三相三线制接线方式、三相四线制接线方式以及单相接线方式。

单相结线的操作最为简单，接线中出现的错误比较容易发现；三相四线制的接线方式从原理上看与单项接线方式相同，接线操作也相对简单；三相三线制的接线方式属于二元件电能表接线，在实际测量中应用得最为广泛，但接线方式最为复杂，接线错误不容易发现。

如图一所示为三相三线电能表的接线原理图和相量图[1]。

图一三相三线电能表的接线原理图和相量图2 三相三线制电能表错误接线判断原理三相三线制接线的电能表中存在Ua、Ub、Uc三相电，对应着6种不同的接线方式，综合接线时出现的电压互感器极性错误连接的问题，可能出现的电能表线路错接情况有20种以上。

由于接线错误的种类纷繁复杂，给错误接线的判断工作带来了较大的难度[2]。

在出现电能表接线错误时，可以通过测量电压的方式判断PT极性是否出现反接；通过测量电流的方式判断CT极性是否出现反接；通过侧量功率和相角的方式得出电流与电压之间的夹角，并计算出cos的值，确定电压与电流的矢量相别后，分别计算不同元件的电流与电压的矢量相别，判断出现错误接线的原因。

第 1 章绪论1.1有功电能表接线的目的和意义电能表的接线是指电能表或用互感器与被测电路间的连接关系。

电能表的接线方式多种多样.它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或无功电能）以及选用的电能表或电流互感器、电压互感器等多种情况决定的。

不管选择那种接线方式.都必须保证接线的正确性。

如果接线不正确.即使电能表和互感器本身的准确度都很高.也达不到准确计量的目的。

因为接线错误.常常会使计量的电能值发生错误.甚至无法计量.严重的还可能造成人身伤亡或仪器仪表、设备的损坏。

所以.电能表的接线必须按设计要求和规程的规定正确进行。

电能表本身有很多误差。

如电能表潜动、电能表的误差等等。

很容易引起计量误差。

错误接线包括互感器的误接线、断线、电能表的误接线或断线. 无论错在哪里。

最终都反映在电能计量装置发生偏差.这个偏差远远大于误差引起的计量误差。

所以正确接线很重要。

1.2有功电能表的技术现状和发展趋势一、国内各类电能表产品的技术现状1、感应式表缺乏突破经过近年来我国大面积城乡电网的改造建设.我国感应式表的技术和质量已较刚起步有了明显的提高。

特别是根据国外先进国家的经验.设计出了长寿命和亚长寿命感应式电能表.并制定了相关标准。

但与国外知名品牌相比.我国的感应式电能表还有一定的差距.主要表现为性能一致性较差、材料质量问题和关键工艺技术得不到解决等。

2、电子式表技术更新较快居民用表功能不断增强。

几年来的城乡居民一户一表改造工程中.电子式电能表得以大面积的推广使用.普通民用电子式电能表的使用寿命能够确保15 年甚至20 年以上。

多费率表发展较快。

多费率表得到了很多经济发达而电力紧张的地区供电部门的青睐。

工商业用表多功能化成趋势。

早在本世纪初.电子式电能表就已经取代感应式表.成为工商业用表的主流。

预付费表逐步趋于完善。

预付费表在经过几年的沉寂后.从2006 年起有明显复苏的迹象.这一方面是由于供电部门加大对欠费用户的管理力度. 自动抄表技术发展颇具前景。

-配电-三相三线制有功电能表接线错误分析李宗孑L(云南红河技师学院,661600,云南红河)电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。

电能表是统计 电量的重要工具，在安装使用过程中，接线错 误时有发生，造成计量故障，甚至造成很大的经济损失。

下面对几种典型错误接线引起的测量故障作一分析。

1三相三线制有功电能表的接线在中性点非直接接地的35 kV 及以下高压 供电系统中， 计量装置的接线方式绝大多数为三相三线制，广泛采用一只三相两元件电能表来测量电能。

三相三线制有功电能表的接线如图1所示，相应电压、电流相量图如图2所 示。

图 2 中，二％A-%B ，%CB 二％C-%B 。

图1三相三线制有功电能表的接线图2三相三线制有功电能表的电压、电流相量图第一个元件的电流线圈串接在A 相上,电压线圈跨接在A 、B 两相上。

第二个元件的 电流线圈串接在C 相上，电压线圈跨接在C 、B 两相上。

接线时，应把第一元件接成!% %AB ，第二元件接成!、%C BO此时，第一元件测得的功率：P 1 = %ab !a C OS( 30 ° +( 1 )第二元件测得的功率：卩2 二 %CB !C CCS( 30°-#) (2 )由于三相电路对称， 各线电压、 线电流的有效值相等，因此总功率：P = P 1 + ,2 二 %cos (30 + #) +%cos (30 - #)= uc$ [2cos(30°+ # ；(30°- # $os (30° +#) -(30° -#)]=2UC $ 曙cos #二槡槡 U !os #(3)可见，三相两元件的测量总功率为三相电路的功率。

将某个时间段电能表计量的数值乘以电流互感器的变比，再乘以电压互感器的变 比，即可得到该段时间电路消耗的电能。

2几种典型错误接线引起的测量故障分析221 故障 1接线时把第一元件接成 0c A 、 U CB ， 第二元件接成！、U >BO 此时的相应电压、电流相量图如图2所示。

三相三线错误接线分析题例以下是一个三相三线错误接线分析题的例子：问题描述：在一个三相三线电路中，有三个电源A、B、C，每个电源的电压为400V，频率为50Hz。

电路中有三个负载，分别为R1、R2、R3，阻抗分别为10Ω、20Ω、30Ω。

现在需要将电源和负载正确接线，使得电路正常工作。

解析：首先，我们需要确定电源和负载的相序。

在三相三线电路中，常用的相序有ABC、ACB、BAC、BCA、CAB、CBA六种。

相序的选择要根据具体的电路要求和设备要求来确定。

在这个例子中，我们假设电路要求使用ABC相序。

接下来，我们需要确定电源和负载的相线连接方式。

在三相三线电路中，相线连接方式有两种：星形连接和三角形连接。

星形连接时，电源的每个相线都连接到负载的一个端点上，负载的另一个端点连接到共同的中性线上。

三角形连接时，电源的每个相线都连接到负载的一个端点上，负载的另一个端点不连接到中性线。

在这个例子中，我们选择星形连接方式。

将电源A的相线连接到负载R1的一个端点上，电源B的相线连接到负载R2的一个端点上，电源C的相线连接到负载R3的一个端点上。

然后，将负载R1、R2、R3的另一个端点都连接到共同的中性线上。

最后，我们需要检查接线是否正确。

在星形连接方式下，电源的相线和负载的端点应该一一对应。

在这个例子中，电源A的相线连接到负载R1的一个端点上，电源B的相线连接到负载R2的一个端点上，电源C的相线连接到负载R3的一个端点上。

同时，负载R1、R2、R3的另一个端点都连接到共同的中性线上。

如果接线正确，电路就可以正常工作。

总结：在三相三线错误接线分析题中，我们需要确定相序、相线连接方式，并检查接线是否正确。

正确的接线可以保证电路正常工作，错误的接线可能导致电路故障或设备损坏。

因此，在解答这类题目时，需要仔细分析电路要求和设备要求，并注意接线的正确性。

三相三线有功电能表错误接线的判断方法分析当今电力工业发展速度迅猛，为了保证电力工业工作能够安全、可靠、准确的运行，我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。

三相三线有功电能表一般有着五根到七根接线，并不复杂的结构，往往在接线时候会误接和漏接，特别是配有电流电压传感器的时候，电能表的接线往往就会出现错乱现象，接错的情况下，有可能指针不动或者倒转，这种接错方式很容易发现，接线人员可以及时的发现，给予重接。

但是如果指针正常转动，粗心的接线人员很容易忽视，那个时候测量出来的数据偏差将会非常大，这也是计量不准的主要原因之一。

1 对于三相三线有功电能表的介绍交流的能表的正确接线是保证电能表的正常工作的基本条件，因此要准确的计量电能，不仅仅要对电能表本身的精确度进行调整，对于外在的接线也要注意，并且接线引起来的误差往往很大。

研究人员在测量的时候，如果对于数据的大小有所怀疑，首先要对电能表的接线进行检查。

相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂，更加容易接错，并且不容易被判断出来，因此对于三相三线有功电能表的研究有一定的代表意义。

分析电能表的接线错误的方法有很多种，当前采用的典型方法为向量图法，所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究，绘出相应的电流电压向量图，然后在结合电路中的负载情况判断三相电能表的接线对错。

如若有误，可以再表中找到相应改进的途径。

2 电能表错误接线判断方法造成哪几种后果1）电压回路的判断方法：首先确定PT及二次回路的运行状态是否正确，测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特，如果一个电压值明显高于100伏特，那么就说明有一根线接错了，电压互感器的极性接反。

相关人员应该及时的把线路连接正确。

其次是确定相序的正确性，若是有相序表，可以应用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，如果没有想学表，那么也可以用电压表来代替，测量电能表的进线端和电压互感器的同名端电压，如果电压为零则为同向，不为零就是异向。
