三相四线有功电度表错误接线分析与判断

低压三相四线电能计量装置错误连接线分析和判断1. 引言1.1 背景介绍低压三相四线电能计量装置是供电系统中非常重要的设备之一，用于对电能进行计量和监测。

正确连接线是保证电能计量准确性和供电安全的关键因素之一。

在实际使用中，由于施工人员操作不当或者其他原因，容易出现错误连接线的情况，导致电能计量数据不准确甚至可能损坏装置。

为了帮助大家更好地理解低压三相四线电能计量装置的连接原理以及如何正确判断和避免错误连接线，本文将对这一问题进行深入分析和探讨。

通过对常见的错误连接线情况进行总结和归纳，以及对影响与解决方法的详细阐述，希望能够帮助读者在日常使用中更加灵活和准确地应对各种问题。

在现代社会中，电能计量装置的准确性和可靠性对于电力行业的运行和发展至关重要。

我们有必要深入研究低压三相四线电能计量装置的错误连接线问题，加强对相关知识的了解和掌握，以提高供电系统的稳定性和安全性。

1.2 研究目的本文旨在通过对低压三相四线电能计量装置错误连接线的分析和判断，探讨其可能的原因、影响及解决方法，以提高电能计量装置的使用效率和准确性。

具体研究目的包括：1. 分析低压三相四线电能计量装置连接原理，深入理解其工作机制和电路结构；2. 探讨错误连接线的原因和可能情况，以提高对错误连接线的识别能力；3. 提出判断错误连接线的方法和步骤，帮助用户及时发现和解决问题；4. 分析常见的错误连接线情况，总结经验教训，避免类似问题的再次发生；5. 探讨错误连接线对电能计量装置的影响，提出解决方案，保证装置正常运行；6. 总结应注意的问题，并提出建议和展望，为日后的电能计量装置连接维护提供参考。

2. 正文2.1 低压三相四线电能计量装置连接原理低压三相四线电能计量装置连接原理主要是通过接线板和电能表实现电能的准确计量。

接线板上有三相四线的接线端子，分别对应A相、B相、C相和零线。

在接线板上接好线后，再将电能表与接线板连接，电能表通过对接线板的接线进行监测和计量电能的消耗情况。

低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是用于测量低压三相四线电能的设备，它的精度、可靠性和安全性对于电力系统的正常运行至关重要。

如果该设备错误连接线，将导致电能计量错误，甚至造成安全隐患。

因此，及时发现和排除错误连接线是电力系统维护和管理的重要任务。

本文将从错误连接线的原因、表现和应对措施等方面展开分析和判断。

一、错误连接线的原因错误连接线的原因非常多样化，主要包括以下几个方面：1.电缆接头或插头接触不良。

2.线路过载或短路，导致连接线烧损。

3.操作人员误判电源柜端子，将三相电线连接到错误的电源柜端子上。

4.操作人员误接三相电线的相序。

5.操作人员误将中性线与地线连接而导致相位错乱等。

以上原因都是由于操作人员的疏忽或者电力设备自身问题导致的。

出现这些问题后，将会引起明显的错误测量和计量数据。

1.电能计量表示值异常：低压三相四线电能计量装置的计量精度高，因此在正确连接线的情况下，其显示值应该非常接近实际值，即误差非常小。

但在错误连接线的情况下，显示值将会出现异常，误差明显。

2.三相电压或电流不平衡：在正常情况下，三相电压或电流应该平衡，而在错误连接线的情况下，往往会导致三相电压或电流不平衡。

这是由于三相电压或电流相位错乱，导致测量出的电能值错误。

3.电器设备损坏：错误连接线可能会导致电器设备受损或故障。

如果在错误连接线的情况下，某些电线过载或短路，将会导致电器设备受损或故障。

以上表现都是错误连接线的明显表现，应当引起操作人员的重视。

当发现错误连接线的情况时，应立即采取措施进行排除。

经验表明，以下措施可以有效解决错误连接线问题：1.检查接线是否正确：如果检查到接线错误，应当立即进行更正。

2.检查电器设备是否受损：如果检查到电器设备受损，应当采取相应措施进行维修或更换。

3.用万用表进行检测：使用万用表可以快速检测出连接线错误，以便确定是否需要进行更正。

4.翻看电力设备的相关手册：电力设备的相关手册中通常会有正确连接线的示意图，可以作为排除错误连接线问题的参考。

三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。

要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。

本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。

关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。

对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。

1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。

两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。

二是电压电流相位不同。

这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。

对此可行抽压法，对三相四线正转情况施以相关核查、考量。

三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。

2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。

如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。

可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。

3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。

低压三相四线电能计量装置错误连接线分析和判断低压三相四线电能计量装置是一种重要的电能计量设备，通常被用于对低压电网中的电能进行计量。

但是，在实际应用过程中，由于操作不规范或者其它原因，可能会出现错误的连接，从而影响到设备的正常工作和计量精度。

本文将会对低压三相四线电能计量装置的错误连接线进行分析和判断。

低压三相四线电能计量装置一般由电压互感器、电流互感器、三相四线电能表和配电箱等组成。

这些部件都有特定的接线方法，正确的连接方式可以确保设备正常工作和计量精度。

当这些部件的接线发生错误时，可能会导致电能计量装置无法正常工作，甚至导致计量精度大幅降低。

错误连接线的判断方法：1. 对比装置说明书：在进行接线之前，应当认真阅读电能计量装置的说明书，确认每个部件的正确接线方法，以免错误连接。

3. 逐一排除法：对电能计量装置的每一个部件进行逐一排查，以确定是否存在错误连接或接线不良的情况。

1. 连接绝缘带的位置不对：有时候，在连接电缆时，绝缘带的位置可能会连接到器件的导电部分上，导致电路短路，应当及时更换正确的绝缘带。

2. 连接头未必负：在连接电线时，连接头必须正确接地，否则可能会导致电器短路。

应当注意检查连接头的负极性。

3. 接线处错位放置：在连接电器时，应该注意每根电线与器件接触的位置，以确保电路正确连接。

4. 电缆长度不符合要求：由于低压电能计量装置需要计量的电压和电流比较小，而电缆的长度和其电感系数成正比，电缆长度过长可能会导致电流损失和测量误差增加，应当根据实际情况选择更合适的线缆。

错误连接线对电能计量装置的影响：错误的连接方式可能会导致电能计量装置失效，得到的计量数据不准确。

在严重情况下，可能会导致短路或者火灾等安全事故发生。

因此，在使用低压三相四线电能计量装置时，应当认真阅读说明书、检查配线图、逐一排除错误连接，保证设备正常工作和计量精度。

同时，使用电能计量装置的人员应具备相应的电力知识和正确的操作技能，确保安全使用。

低压三相四线制错误接线分析判定方法1、接线图2、判断步骤和方法（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。

（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。

（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。

（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。

分析：根据上述相位关系绘制向量图如下1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。

结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数Kg计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh如果△W大于0，则客户应向供电部门补电量，如果△W小于0，供电部门应向客户退电量。

低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。

正确的连接线对于电能计量的准确性和可靠性至关重要。

由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。

对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。

二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。

在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。

将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。

2. 设备故障设备故障也是导致错误连接线的原因之一。

如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。

3. 环境影响环境因素也会对连接线造成影响。

设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。

4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。

在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。

5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。

计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。

三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。

这是最直接、最有效的判断错误连接线的方法之一。

通过监测报警，操作人员可以及时发现问题并进行处理。

2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。

通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。

3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。

三相四线电能计量装置常见错误接线及判断摘要：电能计量装置是电力企业实现电量结算及线损考核的重要工具，电能计量准确与否直接关系到发、供电企业的经济效益和社会效益，各发、供电企业在提高计量准确性方面都越来越重视。

而计量装置的接线是否正确，将直接影响到计量的准确性。

因此，掌握电能计量装置错误接线的分析方法极为重要。

关键词：计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失，对于准确计量电能，使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。

掌握电能计量装置接线检查是每个计量工作者必须具备的。

因此，计量人员、用电检查人员必须学会错误接线的判断方法。

造成电能计量装置的故障原因：1.构成电能计量装置的各组成部分出现故障。

2.电能计量装置接线错误。

3.人为抄读电能计量装置或进行电量计算出现的错误。

4.窃电行为引起的计量失准。

5.外界不可抗力因素造成的电能计量装置故障。

二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。

在竞争愈发激烈的今天，在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务，建立现代化的电能计量、交易以及电力系统是非常必要的。

作为提供电能计量的源头，对于电能的管理和计量是非常至关重要的作用。

电能计量装置是为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、实验接线盒以及二次回路等。

电能表按接线方式不同可分为：单相表、三相三线电能表、三相四线电能表。

三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子，三根电流线钳夹1、4、7号端子，校验仪上则按颜色和顺序依次接好即可。

三相四线电能表在正确接线的情况下，计量功率为：P=P1+P2+P3=3IpUpcosφ电能表计量正常，若接线出现错误，则会出现漏计或错计电量，从而造成相应的损失。

低压三相四线电能计量装置错误连接线分析和判断电能计量装置是电力系统中必不可少的设备之一。

然而，在现实生产中，由于人员操作不当、设备故障、配电系统改造等原因，电能计量装置的连线错误情况时有发生。

其中，低压三相四线电能计量装置错误连接线是一种比较常见的问题。

下面将从错误连接线的原因、影响和解决方法三个方面进行分析和判断。

一、错误连接线的原因1、现场施工疏忽在电气设备安装、改造和维修过程中，有时候为了简单快捷，施工人员可能会选择不按照规定的接线方式进行连线，导致出现错误连接线的情况。

2、设备故障引起在设备本身存在故障的情况下，电能计量装置也会出现误差，而且可能会引起错误连接线。

例如，接线端子松动、连接线路短路、计量装置内部部件损坏等。

3、电气工程改造在电气工程改造过程中，可能会涉及到现有设备的移位、重新接线或更换，如果在改造过程中没有按照原有接线方式进行连线，则也会引起错误连接线。

1、计量误差增大错误连接线会导致电能计量装置的工作出现误差，进而产生计量误差。

这种误差可能是累积误差，也可能是单次测量误差。

误差的增大会导致电能计量不准确，进而影响到用户的用电量计量和电费计算。

2、计量装置故障错误连接线在一定程度上会影响计量装置的正常工作，还可能引起设备故障，如果不及时处理，就会给设备带来更严重的影响，甚至影响电力系统的安全运行。

1、查明原因，重新接线发现错误连接线后，首先要查明具体原因，了解接线方式和接线要求，然后重新按照规定的接线方式进行接线，保证接地可靠、保护完好。

2、加强施工管理，质量控制加强施工管理是避免出现错误连接线的关键，严格执行电气设备施工规定，对施工过程进行质量控制，保证按照标准规定接线。

3、定期检查维护定期检查和维护电能计量装置的连线状态，及时发现和处理错误连接线，确保计量装置的正常工作。

总之，低压三相四线电能计量装置错误连接线是一种常见的设备故障，对电力系统的安全稳定运行有重要影响。

因此，应加强施工管理，保证设备按照规定标准进行接地，同时定期检查维护设备，确保电气设备的正常运行。

三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。

负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。

负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。

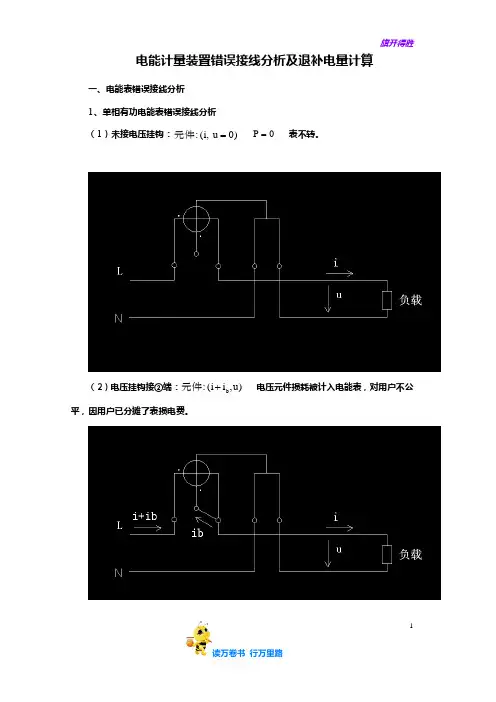

1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。

（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。

2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。

（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。

（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。

2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。

【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。

34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。

【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。

解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。

三相四线电度表错误接线的分析与判断动力工程部电气车间二O一一年九月三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC=3 UI cos ψ负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ）=3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°，呈反转状态。

负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)3、三相四线电度表电压正相序A 、B 、C 而电流正相序是C 、A 、B 的接线方式P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）=3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°，呈反转状态。

负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ）=3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°，呈反转状态。

三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。

B、C相CT接反与A相接反结果相同。

3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。

3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。

图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。

三相四线有功电度表常见非正规接线分析245300 安徽省绩溪县供电局汪承平一、反相序接线三相四线有功电度表的反相序接线是非常普遍的一种非正规接法（见图1、图2）。

有一定的误差。

这是因为：第一，目前我国生产的三相四线有功电度表其内部结构即每个元件的组装是按电源正相序要求设计的，各元件产生的力矩是按三相正相序排列的，各元件间的力矩误差也考虑在最小范围。

如果按反相序接线，改变元件力矩误差，产生电度表的转速误差。

第二、一般电度表在室内校表台上校验时，都是按正相序接线调整校验误差。

试验表明，反相序的接线，其误差改变在土2.5~0.5%左右，如果是经电流互感器接入加上倍率，将产生更大的误差。

二、电压电流线共用接线通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。

这种方法省去三根电压引线，将电流互感器K与1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入（见电源L1图3）。

这种接法旨在减少二次接线根数。

但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。

然而规程规定，互感器二次回路必须有一点接地。

第二，因电度表的电压、电流接线端子和互感器二次回路均带 380／220V电压，在带电工作中、要时刻注意不能误碰。

第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。

三、不接导线或导线接触不好一般人们认为，三相电源都是对称的，因此，每相电压都相等，中性线不接或随便接到配电盘的角铁或外壳上，而不是将变压器中性线直接并且是牢靠地接入（见图4，图5）。

实际上负载是不可能绝对平衡的，因此即产生电压偏差。

当电度表的零线断开或未接时，电度表的每个元件上的电压将出现不平衡。

产生误差。

下面试以两种情况来分析。

（一）在负载对称时，假设三相中某一根（如B 相）电压线在电表前断开（见图5）此时电度表第一元件A 相的电压是1/2U AC ,第五元件B 相的电压是出，第三元件c 相的电压是。

低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线是指装置的接线方式与实际应该连接的方式不符，导致电能计量装置无法正常工作或者读数不准确的情况。

低压三相四线电能计量装置的正确接线方式应该是三相四线制，即A相、B相、C相分别连接计量装置的对应端子，中性线连接到中性线端子，接地线连接到接地线端子。

如果接线错误，则会出现以下几种情况：
1. 相序错误：相序错误是指接线时将三相线连接到计量装置的错误相位上。

将A相连接到B相端子，B相连接到C相端子，C相连接到A相端子。

相序错误会导致电流和电压的相位不匹配，计量装置无法准确测量电能，读数偏高或偏低。

3. 接地线接错：接地线接错是指将接地线接到计量装置的错误端子上。

接地线用于保护人身安全和设备的正常运行，如果接地线接错，可能会导致计量装置和其他设备的故障，造成电能计量装置读数异常。

1. 查看接线图：查看计量装置的接线图，了解正确的接线方式和各个端子的功能。

2. 检查接线方式：检查计量装置与实际接线是否一致，包括相序、中性线和接地线的连接方式是否正确。

3. 测试电流和电压：使用电流表和电压表对接线进行测试，确认电流和电压的相位和数值是否符合正常工作的要求。

4. 观察读数：观察计量装置的读数是否正常，与实际用电情况是否相符。

5. 纠正错误：如果发现错误连接线，应及时进行纠正，确保计量装置能够正常工作。

对于低压三相四线电能计量装置错误连接线的分析和判断，需要查看接线图，检查接线方式，测试电流和电压，观察读数，并及时纠正错误，以确保计量装置的正常工作和准确计量。

三相四线有功电能表的几种误接线计量分析发布时间：2021-09-06T11:30:24.373Z 来源：《中国电力企业管理》2021年5月作者：李娟[导读] 在供电系统当中，三相四线有功电能表是一种重要的计量装置。

但是，在安装这一装置时，却存在几种常见误接线问题。

一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。

本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。

大唐山西发电有限公司太原第二热电厂李娟山西省太原市 030041摘要：在供电系统当中，三相四线有功电能表是一种重要的计量装置。

但是，在安装这一装置时，却存在几种常见误接线问题。

一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。

本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。

关键词：三相四线有功电能表；几种误接线计量；解决措施引言：在供电计量工作中，三相四线有功电能表的计量精准性直接关系到供电质量及其整体效益。

但是，这对于接线人员的专业水平、操作技能和实践经验都是一种极大的考验。

一旦出现误接线，电度表就会出现慢走、倒走等现象，从而造成计量误差，还极有可能引发短路事故。

因此，有必要针对几种三相四线有功电能表误接线及其计量问题进行系统性研究，力争提出科学有效的解决措施。

一、正确接线状态下的计量分析在低压三相四线有功电能表计量的过程中，无需使用电压互感器，但通常需要为其配备电流互感器。

当低压经电流互感器与三相四线有功电能表相连接时，其正确接线方法如图1所示：图1 正确接线方法示意图先将电流IA、IB、IC分别与电能表当中第一元件、第二元件、第三元件的电流线圈相连在一起，再将电压UAN、UBN、UCN分别与第一元件、第二元件、第三元件的电压线圈连接在一起[1]。

三相四线有功电能表错误接线分析与判断
王洪莲;何伟;陈虎
【期刊名称】《重庆电力高等专科学校学报》
【年(卷),期】2016(021)004
【摘要】通过分析接线图、相量图、功率及更正系数，介绍三相四线有功电能表常见的错误接线方式，提出检查三相四线有功电能表错误接线的简单方法，并介绍退补电量的计算方法。

【总页数】4页(P49-52)
【作者】王洪莲;何伟;陈虎
【作者单位】重庆电力高等专科学校，重庆400053;重庆电力高等专科学校，重庆400053;重庆市轨道交通集团有限公司，重庆400042
【正文语种】中文
【中图分类】TM933.4
【相关文献】
1.三相三线有功电能表错误接线的判断方法 [J], 崔璇;
2.三相三线有功电能表错误接线分析与判断 [J], 王洪莲;陈虎;何伟
3.也谈三相四线有功电能表的错误接线 [J], 赵忠仪
4.三相四线有功电能表的错误接线的诊断与防范 [J], 宋小静
5.三相四线有功电度表错误接线分析与判断 [J], 李倩
因版权原因，仅展示原文概要，查看原文内容请购买。
