《安规》复习题(变电部分）一、单选题共100题1. 外单位承担或外来人员参与公司系统电气工作的工作人员，应熟悉国家电网公司电力安全工作规程（变电部分）,并经考试合格,经( B )认可,方可参加工作。
A. 聘用单位B. 设备运行管理单位 C. 发包单位 D.用工单位2. 各类作业人员有权( B )违章指挥和强令冒险作业。
A. 制止B. 拒绝C. 举报3. 电力安全工作规程要求，作业人员对电力安全工作规程应( B )考试一次。
A. 两年 B. 每年 C. 三年4. 作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的( B )应合格、齐备。
A. 穿戴B. 劳动防护用品 C. 器材 D. 工具5. 各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及( A )。
A. 事故紧急处理措施B.紧急救护措施 C. 应急预案 D. 逃生方法6. 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、( B )和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定电力安全工作规程。
A. 施工B. 电网C. 网络D. 电力7. 作业人员的基本条件之一：经( C )鉴定,作业人员无妨碍工作的病症。
A. 领导B. 医疗机构 C. 医师D. 专业机构8. 作业人员的基本条件规定，作业人员的体格检查每( C )至少一次。
A. 三年B.四年C. 两年D. 一年9. 高压电气设备：电压等级在( A )伏及以上者。
A. 1000B. 250C.500 D. 38010. 高压设备上全部停电的工作，系指室内高压设备全部停电(包括架空线路与电缆引入线在内)，并且通至邻接( C )的门全部闭锁，以及室外高压设备全部停电(包括架空线路与电缆引入线在内)。
A. 工具室B. 控制室C. 高压室D. 蓄电池室11. 倒闸操作的基本条件之一：防误闭锁装置不得随意退出运行，停用防误闭锁装置应经本单位分管生产的行政副职或( A )批准。
《客车电气装置》复习题1.电开水炉总体可分为哪两大类？答：电热式电开水炉和电磁式电开水炉2.KSQ型电开水炉由几部分组成，各部分的功能？答：电器箱，开水炉的控制中心；电磁阀，自动地关闭和开通水路；平衡水箱，通过水管与加热腔相通，使平衡水箱和加热腔中的水位平衡；水位探头，平衡水箱上的水位探头，探测加热腔水位变化，从而进行加热腔控制、缺水报警和电磁阀进水控制，开水储水腔上的水位探头，用以探测开水箱水腔水位变化，从而进行满水保护；过滤器，使进入开水炉内的水保持清洁，并对水磁化；电热管，采用进口不锈钢外壳，双层隔离，抗老化、寿命长。
检修时，其绝缘电阻应大于2兆欧，且没每相功率平衡3.KSQ型电开水炉水位控制的原理。
答：开水炉的水源和电源分别接好以后，接通电源，电磁阀DF得电，控制板中的K2 闭合。
来自客车水箱中的冷水通过过滤器、电磁阀进入开水炉内的平衡水箱。
当平衡水箱内水被加满时，装在平衡水箱内的水位探头P1将探知水箱已满，控制电路将断开控制板中的K2 ，电磁阀DF失电关闭，停止进水。
随着加热管不断给加热腔加温，加热腔内的水不断膨胀直至沸腾。
沸腾的开水通过翻水口翻入开水储水腔。
随着加热腔内的沸水不断进入开水储水腔。
平衡水箱里的水也不断的进入加热腔、直至平衡水箱里的水位降至到P2 以下时，安装在水箱内的电极P2感知水箱中需要加水，控制电路将闭合控制板中的K2，电磁阀DF得电打开，给水箱补水。
4.KSQ型电开水炉储水箱水位控制的原理。
答：如果开水炉工作正常，开水储水箱水位将不断增高，直至开水箱水腔至满水位。
此时，装在开水储水箱上部的探头P4讲感知满水，控制电路就会断开控制板中的K1、K2，接触器KM1断电释放，进行满水保护。
当储水箱腔内的开水被使用，水位下降40mm 时，水位将低于开水箱水腔上部第二个电极探头P5，控制电路将闭合控制板中的K1，接触器KM1得电，加热管恢复加热5.DR50－16CT2型全自动电开水炉的结构。

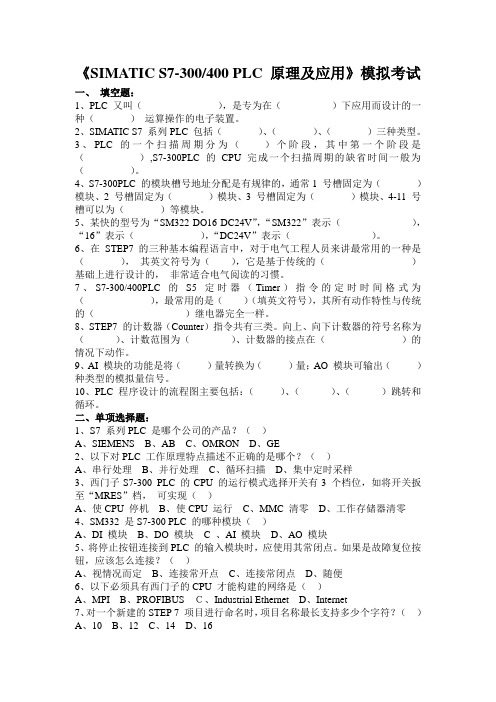

《SIMATIC S7-300/400 PLC 原理及应用》模拟考试一、填空题：1、PLC 又叫（），是专为在（）下应用而设计的一种（）运算操作的电子装置。
2、SIMATIC S7 系列PLC 包括（）、（）、（）三种类型。
3、PLC 的一个扫描周期分为（）个阶段，其中第一个阶段是（）,S7-300PLC 的CPU 完成一个扫描周期的缺省时间一般为（）。
4、S7-300PLC 的模块槽号地址分配是有规律的，通常1 号槽固定为（）模块、2 号槽固定为（）模块、3 号槽固定为（）模块、4-11 号槽可以为（）等模块。
5、某快的型号为“SM322 DO16 DC24V”，“SM322”表示（），“16”表示（），“DC24V”表示（）。
6、在STEP7 的三种基本编程语言中，对于电气工程人员来讲最常用的一种是（），其英文符号为（），它是基于传统的（）基础上进行设计的，非常适合电气阅读的习惯。
7、S7-300/400PLC 的S5 定时器（Timer）指令的定时时间格式为（），最常用的是（）（填英文符号），其所有动作特性与传统的（）继电器完全一样。
8、STEP7 的计数器（Counter）指令共有三类。
向上、向下计数器的符号名称为（）、计数范围为（）、计数器的接点在（）的情况下动作。
9、AI 模块的功能是将（）量转换为（）量；AO 模块可输出（）种类型的模拟量信号。
10、PLC 程序设计的流程图主要包括：（）、（）、（）跳转和循环。
二、单项选择题：1、S7 系列PLC 是哪个公司的产品？（）A、SIEMENSB、ABC、OMROND、GE2、以下对PLC 工作原理特点描述不正确的是哪个？（）A、串行处理B、并行处理C、循环扫描D、集中定时采样3、西门子S7-300 PLC 的CPU 的运行模式选择开关有3 个档位，如将开关扳至“MRES”档，可实现（）A、使CPU 停机B、使CPU 运行C、MMC 清零D、工作存储器清零4、SM332 是S7-300 PLC 的哪种模块（）A、DI 模块B、DO 模块 C 、AI 模块D、AO 模块5、将停止按钮连接到PLC 的输入模块时，应使用其常闭点。
11.自动装置的硬件结构的集中形式及其功能特点？答：1，微型计算机系统（控制功能单一）；工业控制计算机系统（针对控制功能要求较高，软件开发任务较翻重的的系统），集散控制系统和现场总线系统（针对分散的多对象的成套监测控制装置）。
2.概念：采样，采样周期，采样定理。
答：1.采样定义：对连续模拟信号，按照一定的时间间隔抽取相应的瞬时值，这个过程叫做采样。
2.采样周期：在周期性测量过程变量（如温度，流量…）信号的系统中，相邻两次实测之间的时间间隔。
3.采样定理：在进行模拟/数字信号的转换过程中，当采样频率大于原信号中最高频率的2倍时(fs.max>=2fmax)，采样之后的数字信号完整地保留了原始信号中的信息。
3.前置处理包含环节？答：1.标度变换2.数据的有效性检验3.线性化处理4.数字滤波。
2 1.概念：并列操作，准同期并列，自同期并列。
答：1.并列操作：一台发电机组在投入系统运行之前，他的电压Ug与并列母线电压Ux的状态量往往不等，需对待并发电机组进行适当的调整，使之符合并列条件后才允许断路器Qf合闸做并网运行，这一系列操作称为并列操作。
2.准同期并列：准同期并列是将未投入系统的发电机加上励磁，并调节其电压和频率，在满足并列条件（即电压、频率、相位相同）时，将发电机投入系统冲击电流小，并列速度慢。
3.自同期并列：自同期并列是将未加励磁而转速接近同步转速的发电机投入系统并立即（或经一定时间）加上励磁。
这样，发电机在很短时间被自动拉入同步，并列速度快，冲击电流大2.准同期并列的三个条件及意义；不满足条件时的后果。
答：满足电压，频率，相位相等。
如果不满足会造成系统冲击电流很大，可能引发电机振荡或者失步，损坏器件。
3.概念：滑差角频率，滑差频率，滑差周期。
答：1.滑差角频率：滑差（角频率）就是发电机电压和系统电压频率的差（频差）2.滑差频率：只有转子转速和旋转磁场“异步”，才能有“切割磁力线”状态存在。
《科学制作：简单的自动控制装置》导学案一、学习目标1、了解自动控制的基本概念和原理。
2、掌握几种简单自动控制装置的制作方法和工作原理。
3、培养动手实践能力和创新思维，提高解决实际问题的能力。
二、学习重难点1、重点（1）理解自动控制的概念和常见的控制方式。
（2）学会制作简单的自动控制装置，如光控灯、温控风扇等。
2、难点（1）分析自动控制装置的工作原理，理解其中的电路和传感器原理。
（2）对制作过程中出现的问题进行排查和解决。
三、学习方法1、理论学习与实践操作相结合，通过阅读资料、观看视频等方式了解相关知识，再通过实际动手制作来加深理解。
2、小组合作学习，共同探讨问题、分享经验，提高学习效率和团队协作能力。
四、学习过程（一）知识准备1、什么是自动控制？自动控制是指在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器、设备或生产过程（统称被控对象）的某个工作状态或参数（即被控制量）自动地按照预定的规律运行。
2、自动控制的基本组成部分（1）控制器：对输入信号进行处理，并产生控制信号。
（2）执行器：根据控制信号对被控对象进行操作。
（3）传感器：检测被控对象的状态或参数，并将其转换为电信号反馈给控制器。
（4）被控对象：是控制系统的控制对象，如机器、设备或生产过程等。
3、常见的自动控制方式（1）开环控制：系统的输出量不会对系统的控制作用产生影响。
（2）闭环控制：系统的输出量会反馈到输入端，与输入量进行比较，从而影响系统的控制作用。
（二）制作光控灯1、材料准备（1）光敏电阻：一种对光线敏感的电阻，光线越强，电阻值越小。
（2）电阻：用于限流和分压。
（3）三极管：起到放大和开关作用。
（4）发光二极管：作为光源。
（5）电池盒、电池：提供电源。
（6）面包板、导线等。
2、电路原理当光线较暗时，光敏电阻的阻值变大，使得三极管基极的电压降低，三极管导通，发光二极管发光；当光线较亮时，光敏电阻的阻值变小，三极管基极的电压升高，三极管截止，发光二极管熄灭。
（高职）《化工仪表及自动化》(第4版)章节复习题第一篇化工检测仪表一、填空题1、补偿导线通常在范围内其热电特性与热电偶本身几乎完全一样。
2、节流式流量计的测量原理是利用流体流经节流装置时所产生的实现流量测量的。
3、工程上所用压力表指示值大多数为，表压是绝对压力和之差。
4、测氧气压力表要严格，普通压力表不能用来测的压力。
5、节流装置属于、变压差的一种测量方法。
6、标准节流元件有、和等。
7、转子流量计属于恒压差，的一种测量方法。
8、涡街流量计是根据的原理而进行测量的一种流量仪表。
9、零点迁移就是改变量程的上、下限，相当于测量范围的平移，而不改变的大小。
10、使用电磁流量计测量流量时，介质必须是可以导电的电介质，电导率应。
11、仪表的精度等级是衡量仪表质量优劣的重要指标之一，一般数值越，仪表的精度等级越高，仪表的准确度也越。
12、当需要测量腐蚀、导电或带固体微粒的流量时，可选用。
当需要测量高粘度流体流量时，可选用。
13、测量蒸汽压力时，应加装，以防止高温蒸汽直接与测压元件；对于有腐蚀性介质的压力测量，应加装14、热电偶是利用原理测温的。
热电阻是利用的。
15、瞬时流量是指。
16、椭圆齿轮流量计适用于流量测量，而不适用于的测量。
17、某温度表的精度为0.5级，其测量下限是500C，下限是8500C。
则此表的量程是；测量范围是；允许基本误差是；最大绝对误差是。
18、热电偶温度计中常用的冷端温度补偿方法有、、、、五种。
19、按误差出现的规律，可将误差分为误差、误差及误差。
20、在常用的热电偶温度计中，精度较高的是__型热电偶，线性最好的是_型热电偶，灵敏度较高的是_____热电偶。
不受被测介质物理性质影响的流量计是：________、__________、____（说出三种即可）。
21、电容式差压变送器的测量部分是先将转变成，然后再变成___作为转换部分的输入。
22、热电偶温度计是基于原理测量温度，热电偶可将温度转换成信号，孔板可将流量转换成信号。
Take Productivity to New Heights with the Next GenerationPAT 4.0 Cable Tie SystemProductivity is critical when it comes to high-volume harnessing, assembly, fastening, and packaging applications. To remain competitive, manufacturers are faced with the constant struggle to increase throughput, reduce lead times, and meet customer expectations. The Panduit PAT 4.0 Automatic Cable Tie Installation System addresses these challenges by introducing a series of next generation features and functionality to transform wire bundling and assembly as you know it.The PAT 4.0 Cable Tie System drives productivity through:• I ndustry leading cycle times that are 25% faster than other automatic cable tie systems which provide maximum bundling productivity that is 6X that of conventional manual cable tie installations• U ser friendly icon-based LCD touch screen simplifies user navigation and provides intuitive help screens to improve troubleshooting and minimize the earning curve for operators, thus keeping your work force dynamic and productive• L ightweight Ergonomic Tool Head reduces operator fatigue and maximizes maneuverability while minimizing the risk of repetitive motion injury commonly associated with manual cable tie installation tools.The PAT 4.0 Cable Tie System can be configured for factory network communication, industrial control applications, and robotics integration through the following components:• D ata Interface (DI)- RJ45 Ethernet connection that provides production data for analysis as well as troubleshooting• E lectronic Interface (EI)- 25 pin D-Sub connection allows the user to remotelycontrol the PAT system through industrial controls and robotic applicationsBundling SystemsPAT/Robot Integration KitProduct BulletinTool HeadsSelection Guide for BundlingPAT1M4.0PAT1M4.0-BT PAT1.5M4.0PAT1.5M4.0-BTPDM4.0Four sizes accommodate a wide variety of bundling applications.DispenserPAT Cable Tie SystemTransfer HosesPHM3Filter/Regulator and Air Supply HoseBench MountPL283N1PDH10-37PATMBM4.0PAT Cable Tie SystemElectronic Interface Option• T his option provides the capability to remotely control the PAT System • Applications include robot control of the PAT SystemPATM4.0-RKPATM-TTPAT/Robot Integration Kit*• U tilizes the PAT system electronic interface option, PDM 4.0, to optimally integrate the PAT system to a robot for a completely automated cable tie installation process• S ignificantly reduces labor costs while improving installation quality, reliability, and consistencyPAT Cable Tie SystemData Interface Software and Ethernet-Enabled Dispenser OptionPanduit exclusive Ethernet-enabled dispenser and customized data interface software allow production personnel to monitor real-time data in a shop floor environment.• T he Ethernet enabled dispenser provides a physical connection between the cable tie installation system and an industrial Ethernet network via an RJ45 connection and internal Ethernet card • A llows the capability to measure and track production performance such as job tracking, cycle counts, tool and dispenser serial numbers, and routine maintenance • P rovides the ability to send email notifications for specific system messagesBT1M-XMR0PLT1M-XMR0,PLT1M-XMRReel-Fed Cable Ties• C ontinuously molded cable ties (up to 5,000 ties/reel) for high productivity and reduced downtime • U p to 30 lbs. minimum loop tensile strength in miniature cross section; 50 lbs. in standard cross section • A vailable in all-nylon and stainless steel locking barb styles • Available in a variety of materials, colors, and sizesReel-Fed Cable TiesComplete your harness assembly with:Related ProductsWORLDWIDE SUBSIDIARIES AND SALES OFFICESPANDUIT CANADA Markham, Ontario ******************Phone: 800.777.3300PANDUIT EUROPE LTD.London, UK*******************Phone: 44.20.8601.7200PANDUIT JAPAN Tokyo, Japan********************Phone: 81.3.6863.6000PANDUIT SINGAPORE PTE. LTD.Republic of Singapore *****************Phone: 65.6305.7575PANDUIT AUSTRALIA PTY. LTD.Victoria, Australia ******************Phone: 61.3.9794.9020PANDUIT LATIN AMERICA Guadalajara, Mexico *****************Phone: 52.33.3777.6000ContactCustomerServicebyemail:**************Visit us at For more informationFor a copy of Panduit product warranties, log on to /warranty©2023 Panduit Corp. ALL RIGHTS RESERVED.Printed in the U.S.A.FRCB9-SA-ENG。
考点82 试验：利用传感器制作简洁的自动限制装置1.下图是学生设计的苹果自动分拣装置的示意图．该装置把大小不同的苹果，按肯定质量标准自动分拣为大苹果和小苹果．该装置的托盘秤压在一个以O1为转动轴的杠杆上，杠杆末端压在半导体薄膜压力传感器R1上．调整托盘秤压在杠杆上的位置，使杠杆对R1的压力处在传感器最灵敏的压力区间，R1所受的压力较小，电阻较大；所受的压力较大，电阻较小．（1）闭合开关S后，当小苹果通过托盘秤时，R2两端的电压（选填“较大”或“较小”），电磁铁（选填“吸动”或“不能吸动”）分拣开关，分拣开关在弹簧向上弹力作用下处于水平状态，小苹果进入上面通道；（2）当大苹果通过托盘秤时，电磁铁（选填“吸动”或“不能吸动”）分拣开关，让大苹果进入下面通道．（3）托盘秤在图示位置时，设进入下面通道的大苹果最小质量为M0.若提高分拣标准，要求进入下面通道的大苹果的最小质量M大于M0，则应当调整托盘秤压在杠杆上的位置向（填“左”或“右”）移动一些才能符合要求．2.某同学依据所学学问制作了一台简易电子秤，原理图如图甲所示，图中电压表可视为志向电压表（量程为3 V），滑动变阻器的最大阻值为R＝12 Ω，该同学用刻度尺测得滑动变阻器有电阻丝缠绕的ab部分的长度为L＝20 cm（电阻丝缠绕匀称）.（1）该同学先利用如图乙所示电路测定电子秤里两节纽扣电池（如图丙所示）的电动势和内阻，依据多次测量得到的数据作出的U′ I图像如图丁所示，可知这两节纽扣电池串联后的电动势为E＝V，内阻为r＝Ω；（2）该同学想得到电压表的示数U与被测物体质量m之间的关系，设计了如下试验：①调整图甲中滑动变阻器的滑片P的位置，使电压表的示数恰好为零；②在托盘里缓慢加入细砂，直到滑动变阻器的滑片P恰好滑到b端，然后调整电阻箱R0，直到电压表达到满偏，试验过程中弹簧始终处于弹性限度内，则此时电阻箱的读数为R0＝Ω；③已知所用的弹簧的劲度系数为k＝2.0×102N/m，重力加速度g＝10 m/s2，则该电子秤所能称量的最大质量为m＝kg（结果保留两位有效数字）；（3）试验过程所称量物体的质量和电压表的示数U的关系为（填“线性”或“非线性”）.3.如图所示，图甲为热敏电阻的R t图像，图乙为用此热敏电阻和继电器组成的一简易温控开关，继电器的电阻为60 Ω.当继电器电流超过10 mA时，衔铁吸合，加热器停止加热，实现温控．为继电器线圈供电的电池E的内阻不计．图中的“电源”是恒温箱加热器的电源．（1）供应以下试验器材：电源E1（3 V），电源E2（6 V），滑动变阻器R1（0～20 Ω），滑动变阻器R2（0～220 Ω），为使该装置实现对20～60 ℃之间随意温度的限制，电源应选（填“E1”或“E2”）；滑动变阻器应选（填“R1”或“R2”）.（2）为了实现恒温箱系统保持温度为40 ℃，试验时进行了以下操作：①断开开关，滑动变阻器调整至（填“最大”或“最小”），需将电阻箱调到一固定的阻值Ω；②将单刀双掷开关向c端闭合；③缓慢调整滑动变阻器的阻值视察到继电器的衔铁恰好被吸合；④保持滑动变阻器的位置不变，将单刀双掷开关向另一端闭合，恒温箱系统正常工作；（3）若恒温箱系统要保持温度为40 ℃，则需把滑动变阻器调整到Ω；若恒温箱系统要保持温度为35 ℃，则滑动变阻器正常工作时须向（填“左”或“右”）移动滑动触头．4.为了节能环保，一些公共场所运用光控开关限制照明系统．光控开关可采纳光敏电阻来限制，光敏电阻是阻值随着光的照度而发生改变的元件（照度可以反映光的强弱，光越强，照度越大，照度单位为lx）.（1）某光敏电阻R在不同照度下的阻值如下表，依据表中已知数据，在如图甲的坐标系中描绘出了阻值随照度改变的曲线．由图像可求出照度为0.6 lx时的电阻约为kΩ.照度/lx0.2 0.4 0.6 0.8 1.0 1.2电阻/kΩ 5.8 3.7 2.3 2.0 1.8 （2电源为路灯供电．为达到天亮灯熄、天暗灯亮的效果，路灯应接在（填“AB”或“BC”）之间．（3）用多用电表“×10 Ω”挡，按正确步骤测量图乙中电磁铁线圈电阻时，指针示数如图丙，则线圈的电阻为Ω；已知当线圈中的电流大于或等于2 mA时，继电器的衔铁将被吸合，图乙中直流电源的电动势E＝6 V，内阻忽视不计，滑动变阻器有两种规格可供选择：R1（0～200 Ω，1 A）、R2（0～2 000 Ω，0.1 A）.要求天色渐暗照度降低至 1.0 lx 时点亮路灯，滑动变阻器应选择（填“R1”“R2”）.为使天色更暗时才点亮路灯，应适当将滑动变阻器的滑片向（填“左”或“右”）端移动．5.国家有关酒驾的裁量标准如下：驾驶员血液≥20 mg/100 mL，≥80 mg/100 mL酒精含量<80 mg/100 mL行为定性饮酒驾驶醉酒驾驶酒精检测仪是交警执法时通过让司机呼气来检测司机是否酒驾的检测工具．现有一个酒精检测仪的主要元件“酒精气体传感器”，即气敏电阻，气敏电阻的阻值随酒精气体浓度的改变而改变，下表显示了某气敏电阻Rx的阻值随酒精气体浓度的改变状况．酒精气体浓度/（mg/mL）0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 阻值/Ω100 70 55 45 39 35 33 31 30 为了较精确测量酒精气体浓度为0.35 mg/mL时气敏电阻R x的阻值，试验室供应如下器材．A.电流表A1（0～100 mA，内阻约为15 Ω）B.电流表A2（0～0.6 A，内阻约为5 Ω）C.电压表V1（0～5 V，内阻约为5 kΩ）D.电压表V2（0～15 V，内阻约为20 kΩ）E.滑动变阻器R1（阻值范围为0～20 Ω，允许通过的最大电流为2 A）F.滑动变阻器R2（阻值范围为0～5 Ω，允许通过的最大电流为0.2 A）G.待测气敏电阻R xH.电源E（电动势为6 V，内阻r约为2 Ω）I.开关和导线若干J.恒温检测室（1）在如图所示的虚线框中画出测量Rx阻值的试验电路图．（2）为使测量尽量精确，试验时滑动变阻器应选，电压表应选，电流表应选．（填器材前面的序号）（3）某同学用该气敏电阻Rx设计了一个测定酒精气体浓度的电路用来检测是否酒驾，如图所示，该电路运用一个电压表，正常工作时，若被测气体酒精浓度为0，电压表指针满偏．运用一段时间后，电源电动势会稍变小，内阻会稍变大，保持滑动变阻器滑片不动，则酒精气体浓度的测量值将（选填“偏大”或“偏小”）.6.电子体温计（图1）正在渐渐替代水银温度计．电子体温计中常用的测温元器件是热敏电阻．某物理爱好小组制作一简易电子体温计，其原理图如图2所示．（1）爱好小组测出某种热敏电阻的I U图像如图3所示，那么他们应当选用图电路（填“甲”或“乙”）；（2）现将上述测量的两个相同的热敏电阻（伏安特性曲线如图3所示）和定值电阻、恒压电源组成如图4所示的电路，电源电动势为6 V，内阻不计，定值电阻R0＝200 Ω，热敏电阻消耗的电功率为W（结果保留3位有效数字）；（3）热敏电阻的阻值随温度的改变如图5所示，在设计的电路中（如图2所示），已知电源电动势为5.0 V（内阻不计），电路中二极管为红色发光二极管，红色发光二极管的启动（导通）电压为3.0 V，即发光二极管两端电压U≥3.0 V时点亮，同时电铃发声，红色发光二极管启动后对电路电阻的影响不计．试验要求当热敏电阻的温度高于38.5 ℃时红灯亮且铃响发出警报，其中电阻（填“R1”或“R2”）为定值电阻，其阻值应调为Ω（结果保留3位有效数字）.考点82 试验：利用传感器制作简洁的自动限制装置1．答案：(1)较小 不能吸动 (2)吸动 (3)右解析：(3)因要提高分拣标准，要求进入下面通道的大苹果的最小质量M 大于M 0，则应使R 1所受的压力减小，使电阻R 1阻值较大，R 2两端获得较小电压，使电磁铁不吸引分拣开关，故应调整托盘秤压在杠杆上的位置向右移动，从而使R 1所受的压力减小．2．答案：(1)4.0 0.5 (2)3.5 4.0 (3)线性解析：(1)对图乙所示电路，依据闭合电路欧姆定律可得E ＝U ′＋Ir 即U ′＝E － Ir ，U ′ I 图像与纵轴交点的纵坐标等于两节纽扣电池串联后的电动势，图线斜率的肯定值等于电池的内阻，由题图丁可知电动势为E ＝4.0 V ，内阻为r ＝⎪⎪⎪⎪⎪⎪2.0－4.04.0Ω＝0.5 Ω. (2)电压表达到满偏时滑动变阻器接入电路的阻值为R ＝12 Ω，依据欧姆定律可得U R ＝E R 0＋R ＋r，解得R 0＝3.5 Ω. 滑动变阻器的滑片P 滑到b 端，弹簧的形变量增加了20 cm ，由平衡条件有k Δx ＝mg ，则该电子秤所能称量的最大质量为m ＝4.0 kg.(3)所称量物体的质量m ＝kx g ，电压表的示数为U ＝E R ＋R 0＋r ·R Lx 联立可得U ＝ER g ()R ＋R 0＋r Lkm ，可知所称量物体的质量m 和电压表的示数U 的关系为线性关系． 3．答案：(1)E 1 R 2 (2)最大 60 (3)180 左解析：(1)为使该装置实现对20～60 ℃之间随意温度的限制，滑动变阻器的最大阻值必定大于热敏电阻的电阻改变，故R >110 Ω滑动变阻器选用R 2；又有继电器电阻r ＝60 Ω电路中的电流I ＝E r ＋R t ＋R，计算可知，若选用E 2＝6 V 的电源，电路中的最小电流仍大于10 mA ，无法实现温控功能，而E 1＝3 V 的电源可以满意试验要求，故选用电源E 1；(2)将滑动变阻器调整至最大起爱护作用，由题图甲可知40 ℃时热敏电阻对应阻值为60 Ω，因此需将电阻箱阻值调到60 Ω；(3)当恒温箱内的温度保持40 ℃，应调整滑动变阻器R 的阻值，使电流达到10 mA ，由闭合电路欧姆定律得I ＝E r ＋R t ＋R 即R ＝E I－r －R t ＝180 Ω，即滑动变阻器R 的阻值应调整为180 Ω；恒温箱系统要保持温度为35 ℃，热敏电阻阻值变大，滑动变阻器R 的阻值须变小，即向左移动滑动触头．4．答案：(1)2.7 kΩ(2.6 kΩ～2.8 kΩ ) (2)AB (3)140 Ω R 2 左解析：(1)从图像上可以看出当照度为0.6 lx 时的电阻约为 2.7 kΩ(2.6 kΩ～2.8 kΩ )；(2)当天亮时，光敏电阻的阻值变小，所以回路中电流增大，则衔铁被吸下来，此次触片和下方接触，此时灯泡应当熄灭，说明灯泡接在了AB 上．(3)依据欧姆表的读数规则，所以电阻值为R ＝14×10 Ω＝140 Ω，回路中的电流为2 mA 时回路中须要的电阻R x ＝E I ＝60.002Ω＝3 000 Ω，所以选择滑动变阻器R 2比较合理．若要求天色渐暗照度降低至1.0 lx 时点亮路灯，则天色更暗时间敏电阻更大，要先保证回路中的电流2 mA 不变，则应减小滑动变阻器的阻值，即向左滑动滑动变阻器．5．答案：(1)见解析 (2)E C A (3)偏大解析：(1)因滑动变阻器阻值均比较小，所以采纳分压接法，又由R V R x ＝5 00040＝125>R x R A ＝402＝20，采纳电流表外接法，故试验电路应为(2)滑动变阻器F 的额定电流太小，所以滑动变阻器选择E ；依据表格，酒精气体浓度为0.35 mg/ml 时气敏电阻的阻值约为40 Ω，电源电动势为6 V ，电压表选择C ；气敏电阻的最大电流为I ＝540A ＝125 mA ，电流表选择A ；(3)电压表满偏时，依据闭合电路欧姆定律得U m ＝E R x ＋R 1＋rR x 运用一段时间后，电源电动势略微变小，内阻略微变大，调解R 1后，电压表仍旧能满偏，因为电动势变小，回路的总电阻变小，电表的刻度必需随之变小才能精确测量，因为电表没有随着更改，所以酒精气体浓度的测量值将偏大．6．答案：(1)乙 (2)1.44×10－2 (3)R 2 52.5解析：(1)描绘热敏电阻的伏安特性曲线，要求电压从0起先调整，故选择分压电路乙．(2)设热敏电阻两端电压为U 、通过热敏电阻的电流为I ，依据闭合电路欧姆定律有2U ＋IR 0＝E ，代入数据得U ＝3－100I ，作出图线如图所示图线交点表示此时热敏电阻的电压为2.4 V 、电流为6 mA ，故电功率P ＝IU ＝1.44×10－2W.(3)由于热敏电阻阻值随温度的上升而降低，要使发光二极管电压U ≥3.0 V 时点亮，则有R 2分压随总电阻的减小而增大，由串联电路中的电压之比等于电阻之比，R 1为热敏电阻，由图5可知，当温度为38.5 ℃时，热敏电阻阻值R 1＝35 Ω，由闭合电路欧姆定律列出表达式，有5R 1＋R 2＝3R 2，解得R 2＝52.5 Ω.。
2024年自动监控装置市场规模分析1. 引言自动监控装置是一种能够实时监测和控制设备、系统或过程的技术。
随着工业自动化水平的提升和对安全环境的要求不断增加，自动监控装置市场经历了近年来的快速增长。
本文将对自动监控装置市场规模进行分析，并探讨其主要驱动因素和未来趋势。
2. 自动监控装置市场规模根据市场研究报告，自动监控装置市场在过去几年中保持了强劲的增长态势。
预计到2025年，该市场规模将达到XX亿美元。
自动监控装置市场的增长主要受以下因素驱动：2.1 工业自动化水平提升随着工业自动化水平的提升，越来越多的企业开始使用自动监控装置来实现生产过程的自动化和高效化。
自动监控装置的广泛应用使得市场需求不断增加，推动了市场规模的增长。
2.2 安全环境需求增加随着人们对安全环境要求不断提高，特别是在化工、能源等高危行业，对自动监控装置的需求也在不断增加。
这些装置能够实时监测设备运行状况和环境数据，及时发现问题并采取措施，降低了事故风险，受到了企业和政府的广泛关注与采用。
2.3 数据分析与智能化趋势随着大数据和人工智能技术的发展，自动监控装置也呈现出更多的智能化特性。
这些装置能够采集大量的数据，并通过分析算法进行数据挖掘和预测分析，帮助企业实现更精确的监控和控制，提高生产效率和质量。
这一趋势将进一步推动自动监控装置市场的发展。
3. 市场前景与趋势展望自动监控装置市场的未来前景非常乐观。
随着工业4.0和智能制造的推进，自动监控装置将在更多行业和领域得到应用。
同时，随着环境保护意识的提高和全球性安全标准的制定，对自动监控装置的需求将持续增加。
特别是在高危行业和关键基础设施领域，对安全监控的要求将进一步提升，推动市场规模的增长。
另外，随着技术的不断创新和成本的不断降低，自动监控装置的普及程度将进一步提高。
更多中小企业将能够承担和应用这些装置，推动市场的快速增长。
4. 结论自动监控装置市场正在经历快速的增长，并在未来具备巨大的发展潜力。
第一章：1.水电厂调节特点：（1）生产过程相对简单（2）起动快，开停机迅速，操作简便，并可迅速改变其发出的功率（3）机组频繁起动和停机，不会消耗过多的能量，而且在较大的负荷变化范围内仍能保持较高的效率（高效区宽广）。
2.水电厂在电力系统中的作用（1）担负系统的调频、调峰任务（2）担负系统的事故备用容量热备用：发电机并入电网运行,但处于空载状态.发电机组可发出的最大功率与发电负荷之差；冷备用：发电机组脱离电网,在完全停机状态,未运行发电机组可能发出的最大功率。
备用容量按用途：(1)负荷备用(2%~5% )(2)事故备用(5%~10% )(3)检修备用(4)国民经济备用3.水电厂自动化的目的和内容:水电站自动化,就是要使水电站生产过程的操作,控制和监视,能够在无人直接参与的情况下,按预定的计划或程序自动的运行.目的:在于提高工作的可靠性和运行的经济性;保证电能质量;提高劳动生产率;改善劳动条件和减少运行人员等内容:1.自动控制水轮发电机组的运行方式,实现开停机和并列,发电脑转调相和调相转发电等的自动化2.自动维持水轮发电机组的经济运行3.完成水轮发电机组及其辅助设备运行工况的监视和对辅助设备的自动控制4.完成对主要电气设备的控制,监视和保护5.完成对水工建筑物运行工况的控制和监视第二章：1.水轮机组的并列运行与运行并列运行:系统中各发电机转子以相同的电角速度旋转,各发电机转子间的相角差不超过允许的极限值,且发电机出口的折算电压近似地相等并列:将发电机投入电力系统并列运行的操作并列方式:准同期和自同期2.同期的意义同步发电机乃至各个电力系统联合起来并列运行，可以带来很大的经济效益。
一方面，可提高供电的可靠性和电能质量；另一方面，可使负荷分配更加合理，减少系统的备用容量并充分利用各种动力资源，达到经济运行的目的。
2.水轮发电机组同期方式和区别（1）方式：准同期并列和自同期并列（励磁开启时间不同）（2）区别：①a.准同期方式：将未投入系统的发电机加上励磁，并调节其电压和频率，在满足并列条件（即电压和频率与系统相等，相位相同）时将发电机投入系统b.自同期并列：将未励磁而转速接近同步转速的发电机投入系统，并立即加上励磁②两种同期方式具有各自的优缺点。
系统在正常运行情况下，一般采用准同期并列方式将发电机组投入运行；自同期并列方式操作简单，速度快，在系统发生故障、频率波动较大时，发电机组仍能并列操作并迅速投入电网运行，可避免故障扩大，有利于处理系统事故，只有当系统发生故障时，为了迅速投入水轮发电机组才采用，应用此方式时要求发电机定子绕组的绝缘及端部固定情况应良好，端部接头应无不良现象。
3．同期点和同期点的选择原则（1）同期点：用于同期并列的断路器。
（2）同期点选择原则：如果一个断路器断开后，两侧都有电源且不同步时，即两侧电压幅值、频率或相位不同时，这个断路器就应该是同期点。
（3）3种同期点：发电机同期、变压器同期、线路及母线同期。
4.导前时间:从装置发出合闸脉冲到待并发电机与系统间电压相位差为零的这一段时间5．准同期条件分析三条件：频率；相角；电压，在上述三个条件中，电压相对独立，而频率和相角是相互关联，分析方法：假定两个条件合格，分析第三个条件电压差：ΔU=Ug-Usys，当Ug＞Usys 时：ΔU与Ug同向，由于ΔI 滞后ΔU，因此也滞后Ug,对发电机呈感性，起去磁作用，向外送出无功功率，将发电机电压拉低。
当Ug＞Usys 时：总体对发电机而言，形成无功冲击规定：并网时，由于电压差所产生的冲击电流要小于空载、额定电压下出口三相短路电流的5%～10%，ΔU≤（5%-10%）Usys相角差：Ug=ΔU+Usys，ΔI在Ug方向上的分量与Ug同方向，发电机向外输送有功功率，冲击电流对机组起制动作用，机组减速。
产生有功冲击要求：冲击电流小于出口三相短路电流的10%频率差：在某一个瞬间，频率差的分析方法与相角差方法相同。
只是相角差分析中，由于角差较小，有功冲击起主导作用。
而有频率差时，相角在不断变化，频差越大，相角变化越剧烈。
根据初始情况的不同，可能既有有功冲击，又有无功冲击5.准同期需要满足的三个条件对同期并列的影响（1）电压幅值差：电动力较大时，有可能引起发电机绕组的端部变形。
（2）相角差：有功功率冲击会使机组的联轴器受到突然冲击，这对机组转子轴系运行非常有害，为了保证机组的安全运行，应将冲击电流限制在较小数值。
（3）如果发动机在频率较大时并列，在机组和系统之间短时间内会有较大的功率交换，这会使机组大轴产生冲击和振动，严重时甚至会失去同步。
6.脉动电压：发电机的出口电压和系统电压之差。
7.正弦整步电压的特点（1）正弦整步电压周期与频差绝对值成反比，反映频差大小；（2）整步电压的最低点反映压差大小；（3）δ=0°，整步电压出现最小值，δ=180°，整步电压出现最大值。
频差继电器用于自同期过程是先有频差，后有并网，再有励磁。
因此，在发电机并网时，机端互感器二次侧无电压。
测频时只能利用互感器一次侧电压，即发电机残压。
8．对频差继电器的要求：系统端接受电压100V；机端接受电压小于20V8.自动准同期装置的组成及作用从控制功能上看：频差控制单元、压差控制单元、合闸信号控制单元、电源。
作用分别为：1.检测滑差角频率，调节转速。
2.检测幅值差，调节发电机电压。
3.检查并网条件，频差和压差满足时，自动提前发出合闸指令，使断路器主触头在发电机电压与电网电压相位差在零度附近闭合。
4.供电。
第三章（重点）：1.水轮发电机励磁控制系统的任务（1）合理分配无功负荷（2）提高电力系统运行稳定性和输送线路的传输能力（3）提高带时限动作继电保户的灵敏度（4）加速短路切除后电压回复过程和改善异步电动机的自起动条件；（5）改善自同期或发电机失磁运行时电力系统的工作条件(6)防止水轮发电机组突然甩负荷时电压过度升高（a）调节电压原理、矢量图：q G Q d cos E U I X δ=+（b ）控制无功功率的合理分配原理、矢量图：G G G cos P U I ϕ==常数q G G dsin E U P X δ==常数1cos G I K ϕ==常数q 2sin E K δ==常数 2.励磁调节系统组成：功率放大单元+励磁调节器3.对自动调节励磁装置的要求：(1)有足够的输出量（2）工作可靠（3）动作迅速（4）无失灵区4.对励磁功率单元的要求：(1)足够的调节容量(2)足够励磁顶值电压(3)足够的励磁响应速度.5.励磁控制系统动态指标:(1)超调量和调节时间(2)零起升压时的超调量和调节时间(3)甩负荷9.励磁调节器原理框图、组成及作用（1） 测量单元：测量基本状态量（模拟量、开关量）（2） 移相触发单元：（同步:晶闸管触发脉冲与主回路之间的相位配合关系）（将电压偏差信号转变为触发脉冲，达到自动调节励磁的目的）（3）调差单元：合理分配无功功率（4）控制算法：提高控制品质10励磁调节器的辅助控制类型（1）瞬时电流限制与磁场热容量限制：瞬时电流限制、磁场热容量限制器（2）最小励磁（欠励）限制器（3）电压／频率限制器11.励磁控制系统调节的内容和调节特性的平移（1）内容：调整的内容包括调差系数的调整和调节特性的平移。
（2）调节特性的平移是通过改变机端电压整定值实现的。
发电机端电压整定值增加时，发电机的无功调节特性也随之上移。
反之，整定值减小，无功调节特性向下平移。
7.灭磁系统作用：当发生短路、接地等事故时迅速切断发动机的励磁，并快速灭磁.8.灭磁装置：耗能型（将磁能消耗在灭磁开关中）、移能型（将磁能转移到耗能元件电阻中）9.对同步发电机灭磁系统的要求（1）灭磁装置动作后，应使发电机最终剩磁低于能维持短路点电弧的数值。
（2）灭磁过程中，发电机转子励磁绕组所承受的灭磁过电压不超过规定的倍数。
（3）灭磁时间尽可能短。
10.理想灭磁过程：在保证灭磁过电压不超过转子励磁绕组容许值的前提下，励磁电流保持最大速度衰减，直到灭磁过程结束。
11.电力系统中常用的5种灭磁方式：（1）线性电阻灭磁（2）灭弧栅灭磁（3）逆变灭磁（4）非线性电阻灭磁（5）交流灭磁第五章：1．信号元件及其作用（1）剪断销信号器：监视水轮机导叶连杆的剪断销是否断裂，一般将它装在剪断销的轴向中心孔内，每个剪断销孔内装设一个剪断销信号器。
（2）液位信号器：对机组推力轴承油槽和其他油槽内油位进行监视，以及对机组顶盖漏水水位、厂房集水井水位、调相时水轮机转轮室以下尾水管内水位的自动控制。
（3）示流信号器：也叫液流信号器，主要用于监视机组轴承油槽冷却水和水轮机橡胶轴承（水导轴承）润滑水及冷却水等的流态，当水流流速很小或完全断流时，示流信号器发出信号，使备用水源投入或延时使机组停机。
（4）压力信号器：监视油、水、气系统的压力，如在机组制动闸的管路上装设压力信号器，用以监视是否在加闸状态；在压油槽上用压力信号器实现保持油压力恒定的自动控制。
（5）转速信号器：也称转速继电器，主要用来监视机组的转速，并根据机组不同的转速信号，对机组进行保护和自动控制。
(（6度信号器：监视发电机推力、上下导轴承、水轮机导轴承的温度，监视发电机定子线圈、铁芯温度和监视发电机空气冷却器出口温度、轴承油槽油温等。
2.执行元件及其作用（1）电磁阀：主要用于油、水、气管路的自动启闭，它将电气信号转换为管路自动启闭的机械信号，它由电磁机构和阀体两部分组成。
（2）DK型电磁空气阀：用于机组的制动系统和主阀密封围带压缩空气管路的通断自动控制。
（3）电磁配压阀：于液压系统的油管路上，变换被控液压元件的油流方向，实现远方控制。
4．转速达到额定转速的140%时：发出飞逸信号，命令机组事故紧急停机，并关闭进水闸门；机组转速115%，发出过速信号使过速保护装置动作，命令机组事故停机；机组转速98%：发出自同期信号，使发电机断路器合闸，机组并入系统；转速35%：发出制动信号，对机组进行刹车；转速上升至80%：电调投入5通过电磁阀可将电气信号转换为机械信号，用以自动控制油、气、水管路阀门的关闭和开启，结构分为电磁操作部分和阀体4.空气压缩装置的自动控制(操作):1.自动向储气罐充气，维持储气罐的气压在规定的工作压力范围内.2.在空压机起动或停止过程中，自动关闭或打开空压机的无负荷起动闸，对水冷式空压机，还需自动供给和停止冷却水.3.当出气管的气压降低到工作压力下线时，备用空压机自动投入，并发出报警信号。
5.集水井排水装置自动控制(要求):1.自动起动和停止工作水泵，为此集水井水位在规定的范围内.2.当工作泵发生故障或来水量大增，使集水井水位上升到备用泵起动水位时，应自动投入备用水泵，同时发出报警信号。
