第九章自动变速器第一节自动变速器概述一、自动变速器迅速发展的原因长期以来具有自动变速器的轿车，一直被视为高级和豪华的标志，通常只有发动机排量3L以上的轿车才配置自动变速器。
而且人们形成了一种概念：装备自动变速器的轿车具有许多优点，但售价昂贵、燃油经济性较差、结构复杂。
维修保养困难，较难在普及型轿车上推广。
大家始终把自动变速器认为是一种技术难度大，但又很奢侈的汽车部件总成。
20世纪80年代中期，自动变速器在国外得以迅速发展，普及率愈来愈高，除了大排量发动机继续装备自动变速器之外，发动机排量在ZL以下的轿车也大量装备自动变速器，而且不少车型都把它作为标准配置推出。
自动变速器在我国一直是处于十分落后状态，除了70年代长春第一汽车制造厂曾为红旗牌轿车配置了自动变速器之后，将近二十多年来，国产轿车从未出现过自动变速器总成。
自从20世纪80年代以来，国外大量的现代轿车进人我国市场，特别在一些国际化大都市，装备有自动变速器的进口轿车的保有量迅速增长。
1998年上海通用汽车公司率先在国产的别克新世纪轿车上推出了4T65E自动变速器，紧接着长春一汽大众在捷达王轿车上也推出了自动变速器，广州本田雅阁轿车、东风神龙富康轿车、东风风神轿车以及上海大众最新推出的帕萨特轿车都配置了自动变速器，其中东风神龙富康轿车和长春一汽大众刚推出的捷达都市阳光型轿车都是配置l．6L排量的电喷发动机，是国产轿车配置自动变速器中，发动机排量最小的车型。
另外长春一汽大众最新推出奥迪A6，该车配置了手、自动混合控制的变速器，代表了较新的自动变速器控制技术。
在仅仅2年多的时间里，在国产轿车上自动变速器的普及率发展如此之快，是始料不及的。
为什么在近十年的时间里，配置自动变速器的轿车发展如此之快？究其原因，可归纳为以下几点。
①自动变速器可消除职业和非职业驾驶员操作技能上的差异。
随着轿车的大量普及，老人和妇女涉及该商品的使用领域，由于体能和操作技能上的差异，往往给这些人的使用带来许多障碍，甚至萌发许多交通安全事故。
绪论天津丰田”VIOS威驰”轿车是丰田公司在中国国内生产的第一款轿车。
主要采用1.3L,1.5L两种电控燃油喷射式发动机。
为了我校汽车教学需要,加强实验室建设。
我们设计制造了天津丰田威驰5A-FE，8A-FE两台发动机示教台，用于汽车电控喷射式发动机故障诊断教学。
本课题是关于电喷发动机诊断方法的研究，根据威驰轿车电控燃油喷射式发动机系统结构原理，在不改变原理基本电路的前提下，将发动机单元及电气中的起动系、点火系、充电系分离出来；并在原有线路上并联出系统电路，达到在不改变原件状态的情况下，通过开关控制电路，用于故障设置及诊断。
通过大量的试验表明：本课题所述的故障诊断方法是严格遵循故障诊断程序的、有效的。
可用于试验教学。
实训一到实训五由邓永旺编写, 实训七到十四由缪光毅编写, 实训六,十五,十六由尹灿江编写。
在编写中周国顺老师给予了我们大力的支持。
实训注意事项：发动机机有关注意事项：在对发动机拆卸之前，应该先断开蓄电池，在车上拆卸发动机时；应该在断开蓄电池之前做好相关信息的纪录工作。
（如收音机，座椅的位置，对于在拆安全气囊时；还应该在断开蓄电池90秒后进行操作。
）对于一些配合工作面(如气缸壁、活塞、活塞环、轴颈和轴承、挺杆等)装合前要涂少量润滑油。
对于有位置有方向和平衡要求的机件，必须注意装配记号和平衡记号,确保安装关系正确和动平衡要求.如正时链条、链轮、活塞、飞轮等。
螺栓.螺母必须按规定力矩分次按序拧紧、螺栓、螺母、垫片等应齐全、以满足其完整性和完好性。
（使用SST对螺栓进行紧固）解码器的使用注意事项解码器在使用中应注意：解码器在接到测试插座前，点火开关必须处于关闭状态。
解码器必须轻拿轻放，不使用时必须放入专用工具包中。
解码器数据线严禁拉扯，防止破损。
解码器在使用中严禁断电。
解码器取下时先关闭点火开关，再关闭电源开关。
示教台的故障设定说明1.示教台使用的绘编电路图(故障诊断电路图)。
2、示教台故障设定开关，使用说明及故障诊断2.1 故障设置说明2.1.1 该图为起动机控制系统的故障诊断电路。
绪论天津丰田”VIOS威驰”轿车是丰田公司在中国国内生产的第一款轿车。
主要采用1.3L,1.5L两种电控燃油喷射式发动机。
为了我校汽车教学需要,加强实验室建设。
我们设计制造了天津丰田威驰5A-FE，8A-FE两台发动机示教台，用于汽车电控喷射式发动机故障诊断教学。
本课题是关于电喷发动机诊断方法的研究，根据威驰轿车电控燃油喷射式发动机系统结构原理，在不改变原理基本电路的前提下，将发动机单元及电气中的起动系、点火系、充电系分离出来；并在原有线路上并联出系统电路，达到在不改变原件状态的情况下，通过开关控制电路，用于故障设置及诊断。
通过大量的试验表明：本课题所述的故障诊断方法是严格遵循故障诊断程序的、有效的。
可用于试验教学。
实训一到实训五由邓永旺编写, 实训七到十四由缪光毅编写, 实训六,十五,十六由尹灿江编写。
在编写中周国顺老师给予了我们大力的支持。
实训注意事项：发动机机有关注意事项：在对发动机拆卸之前，应该先断开蓄电池，在车上拆卸发动机时；应该在断开蓄电池之前做好相关信息的纪录工作。
（如收音机，座椅的位置，对于在拆安全气囊时；还应该在断开蓄电池90秒后进行操作。
）对于一些配合工作面(如气缸壁、活塞、活塞环、轴颈和轴承、挺杆等)装合前要涂少量润滑油。
对于有位置有方向和平衡要求的机件，必须注意装配记号和平衡记号,确保安装关系正确和动平衡要求.如正时链条、链轮、活塞、飞轮等。
螺栓.螺母必须按规定力矩分次按序拧紧、螺栓、螺母、垫片等应齐全、以满足其完整性和完好性。
（使用SST对螺栓进行紧固）解码器的使用注意事项解码器在使用中应注意：解码器在接到测试插座前，点火开关必须处于关闭状态。
解码器必须轻拿轻放，不使用时必须放入专用工具包中。
解码器数据线严禁拉扯，防止破损。
解码器在使用中严禁断电。
解码器取下时先关闭点火开关，再关闭电源开关。
示教台的故障设定说明1.示教台使用的绘编电路图(故障诊断电路图)。
2、示教台故障设定开关，使用说明及故障诊断2.1 故障设置说明2.1.1 该图为起动机控制系统的故障诊断电路。

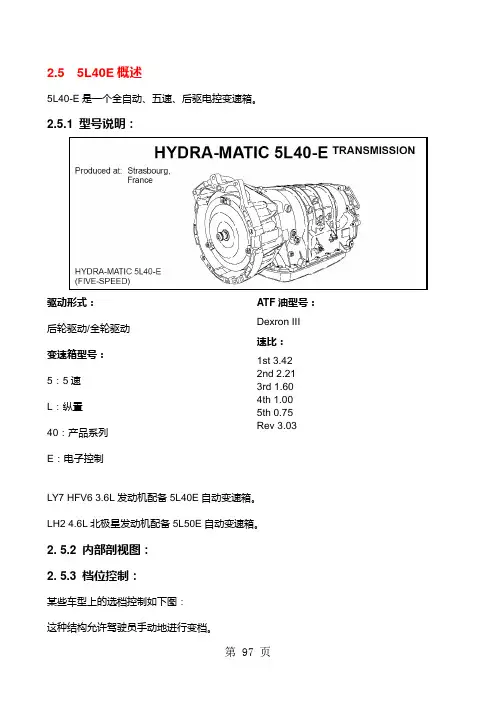

2.5 5L40E概述5L40-E是一个全自动、五速、后驱电控变速箱。
2.5.1 型号说明：驱动形式：后轮驱动/全轮驱动变速箱型号：5：5速L：纵置40：产品系列E：电子控制ATF油型号：Dexron III速比：1st 3.422nd 2.213rd 1.604th 1.005th 0.75Rev 3.03LY7 HFV6 3.6L发动机配备5L40E自动变速箱。
LH2 4.6L北极星发动机配备5L50E自动变速箱。
2. 5.2 内部剖视图：2. 5.3 档位控制：某些车型上的选档控制如下图：这种结构允许驾驶员手动地进行变档。
第 97 页●D---在D的位置时，变速箱会自动地升档及降档。
●M/S---在M/S位置时，变速箱可以自动地声档和降档，也可以由驾驶员人为地升档和降档。
当档位杆拨向“+”时升档，“-”时降档。
2. 5.4 行星齿轮机构行星齿轮组通常在自动变速箱中应用，用来改变所传递的扭矩、方向，并可以提供不同的齿轮传动速比，也可以提供超速档位。
所有的行星齿轮机构至少包括三个部件：●太阳轮●行星架●内齿圈5L40-E采用的是“Ravigneaux”行星齿轮机构如下图，它可以提供5个前进档及一个倒档。
“Ravigneaux”行星齿轮组的独特之处是将两组行星齿轮重新地组合在了一起。
●在一个行星架上（553）有三组小齿轮（一支长两支短）●两只太阳轮---前输入太阳轮，后输入太阳轮两个内齿圈---（550和560）前太阳轮与长的小齿轮啮合，后太阳轮与后短小齿轮啮合。
长小齿轮与前后两短小齿轮同时啮合，同时也与后内齿圈啮合（560）。
前短小齿轮与前内齿圈啮合（550）。
2. 5.5主要机械传动部件视图图释：Torque Converter Assembly (1) 变矩器总成Torque Converter Housing/Pump Assembly (3) 变矩器鼓/泵总成Direct and Reverse Clutch Assembly (400-420) 直接及倒档离合器总成Input shaft/Forward and Coast Clutch Assembly (430-451) 输入轴/前进及滑行离合器总成Forward Clutch Sprage Outer Race (459) 前进档楔块式离合器外套Input Sun Gear Shaft Assembly (457) 输入太阳轮轴总成Forward Clutch Sprage Assembly (461) 前进档楔块离合器总成Direst Clutch Input and Hub Assembly (466) 直接离合器输入轴及鼓总成Intermediate Clutch Sprage Outer Race (474) 中间楔块离合器外套Intermediate Clutch Sprage Assembly (473) 中间楔块离合器总成Overdrive and Reverse Clutch Hub Assembly (470) 超速及倒档离合器鼓总成Overdrive and Intermediate Clutch Assembly (480-497) 超速档及中间离合器总成Transmission Case (24) 变速箱壳体Low Clutch Srage Outer Race (504) 低速档楔块离合器外套Low Clutch Srage inner Race (505) 低速档楔块离合器内套Low Clutch Srage Assembly (503) 低速档楔块离合器总成Center Support Assembly (510-554) 中央支架总成第 99 页Planetary Carrier Assembly (540-554) 行星齿轮架总成Second Clutch Sprage Assembly (547) 第二楔块离合器总成Second Clutch Sprage Outer Race (545) 第二楔块离合器外套Second Clutch Sprage Inner Race (549) 第二楔块离合器内套Rear Internal Gear Output Shaft Assembly (560-563) 后内齿圈输出轴总成2. 5.6 5L40-E档位对照表2.5.7 5L40-E各档位动力流（1）OD档位---1档动力流第 101 页在1-2档出现之前●结合部件●动力传递图1) 从变矩器输入的动力2) 前进及滑行离合器结合3) 前进楔块单向离合器锁止4) 后输入太阳轮驱动后小行星轮5) 后小行星轮驱动长行星轮6) 低速楔块单向离合器锁止7) 低速及倒档离合器结合8) 后内齿圈被驱动在1-2档出现之后●结合部件●动力传递图1) 从变矩器输入的动力2) 前进及滑行离合器结合3) 前进楔块单向离合器锁止4) 后输入太阳轮驱动后小行星轮5) 后小行星轮驱动长行星轮6) 低速楔块单向离合器锁止7) 后内齿圈被驱动（2）OD档位---2档随着车速的增加，车上的各种信号都会被输入到TCM，TCM将这些信号进行处理，并精确地控制换档。
丰田自动变速器拆装与调整（实训）1.1 实训内容1.后驱自动变速器的结构2.后驱自动变速器拆装3.后驱自动变速器检查、调整1.2 实训目的及要求1.了解后驱自动变速器的结构2.了解自动变速器的工作情况3.学会后驱自动变速器拆装4.学会后驱自动变速器检查调整1.3 实训设备、器材及工量具1.自动变速器1台2.自动变速器试验台架1台3.自动变速器各类型零部件1套4.常用拆装工具1套，专用工具1套5.零件存放台、盆1个6.多媒体教室1间，相应的教学软件1套1.4实训时间及组织安排1.实训时间：2.组织安排：每组5~6人，由老师指导，学生动手拆装。
1.5实训项目、步骤及操作要点后驱自动变速器的结构形式随车型的不同而变化，但其拆装与调整的方法大致相同，本实训内容以丰田A341E和A342E自动变速器为例，介绍后驱自动变速器拆装与调整。
1.5.1 丰田A341E和A342E自动变速器的结构如图1-1所示为丰田A341E和A342E自动变速器的结构。
该自动变速器形式为辛普森式，有三排行星齿轮机构。
结构简图如图1-2所示。
1.5.2 丰田A341E和A342E自动变速器的工作情况丰田A341E和A342E自动变速器有10个换挡执行机构，其中离合器3个，制动器4个，单向离合器3个。
其各挡位工作情况见表1-1图1-2丰田A341E 和A342E 自动变速器的结构简图图1-1 丰田A341E 和A342E 自动变速器的结构图1-变扭器 2-锁止离合器 3-锁止电磁阀 4-油压电磁阀 5-换档电磁阀B 6-换档电磁阀A C 0-直接离合器 C 1-倒档及高档寓合器 C 2-前进离合器 B 。
-超速制动器 B 1-2档制动器 B 2-低档及倒档制动器 B 3-2档强制制动器 F 。
-直接单向超越离合器 F 1-低档单向超越离合器 F 2-2档单向超越离合器如图1-3所示，变速器的液压控制系统由油泵、阀体、电磁阀、蓄压器、离合器、制动器和作用连接这些零部件的液压通道组成。

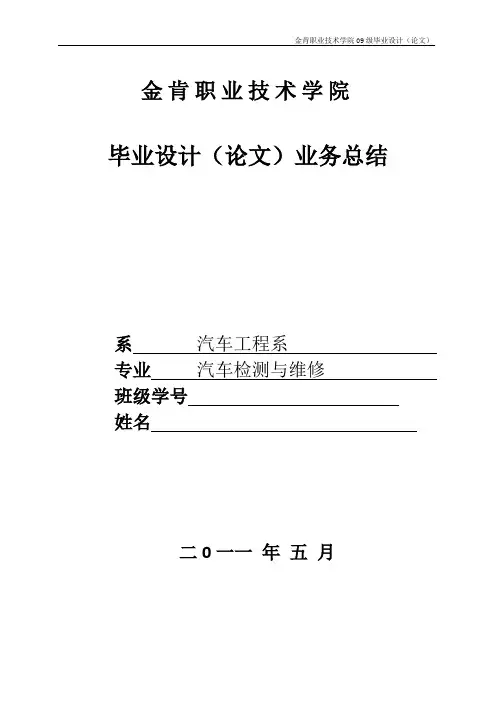

金肯职业技术学院毕业设计（论文）业务总结系汽车工程系专业汽车检测与维修班级学号姓名二0一一年五月威驰轿车自动变速器的维修摘要众所周知，变速器(transmission)是汽车传动系统的主要总成之一，并在动力的传递过程中改变传动比，以调节或变换发动机的特性，同时通过变速来适应不同的驾驶要求。
手动变速器必须根据汽车运行条件的变化，由驾驶员随时变换挡位，要求驾驶员能对离合器踏板、油门踏板及变速操纵杆进行准确地协调配合，从而保证汽车具有良好的动力性和经济性，因此手动机械变速器换挡频繁、劳动强度大、会分散驾驶员的注意力，增加了不安全因素。
而自动变速器则能根据路面状况自动变速、变矩，给驾驶者提供了更好的驾驶性能、行驶性能、安全性能及排放性能。
目前，中城市私家车的数量正在以惊人的速度增长。
在机动车数量的上升的同时,售后服务显得尤为重要。
各个汽车厂家为提高市场占有率，在售后服务上采取各种保修服务政策促进整车销售。
其中自动变速器的维护保养、索赔、修理是各个厂家售后市场上的重点之一,因为中国是特殊的市场、如整车搭载自动变速器可以提高整车档次、提高竞争力；自动变速器工艺结构复杂,制造维修成本高、需要大量的专业设备和专业技师才能完成维护修复；如果使用、维修不当会造成厂家及用户巨额损失,进而对整车销售产生较严重负面影响。
所以说，对自动变速器的进行分析很有必要。
本论文通过对汽车变速器结构进行分析，充分了解自动变速器的分类及电控自动变速器自动控制系统，从而学习自动变速器的维修，进而了解未来的自动变速器的发展趋势，了解自动变速器的发展方向。
关键词：自动变速器，维修，发展方向Vios car automatic transmission repairAbstractAs is known to all, the auto transmission is the main task of the transmission power, and in the power of the relay in transmission ratio change in the regulation or transform the characteristics of the engine, and through the variable speed to adapt to different driving demand. Manual transmission must be based on the operating conditions of the change, at any time by drivers change gears, requirements for the clutch, the driver can stick to the accelerator pedal and variable speed accurately coordination, so as to ensure the car has good performance and fuel economy, so manual mechanical transmission shift is frequent, labor strength, will distract the driver's attention, increases the safety factor. And automatic transmission can according to the road conditions, automatic transmission torque, to provide the better driver driving performance, driving performance, security, and performance and emission performance.At present, the number of private cars in the city is increasing at an astonishing rate. In vehicle number of rose, while after-sales service is particularly important. Each car manufacturer for increased market share, in after-sales service to take all sorts of guarantee service policy in promoting the vehicle sales. One of the automatic transmission maintenance, claims, repair is each manufacturer after one of the focal points of market, because China is the special market, such as vehicle carrying automatic transmission can improve the class, improve competitiveness; Automatic transmission technology structure is complex, manufacturing maintenance cost high, need a large number of professional equipment and professional technicians to complete maintenance repair; If use undeserved, maintenance can cause manufacturers and users huge losses, then the whole car sales have more serious negative impact. So, to the automatic transmission analysis is necessary.This paper analyzed the structure of the auto transmission, fully understand the classification of automatic transmission and electric automatic transmission automatic control system, thus learning automatic transmission maintenance, and to understand the future trend of the development of automatic transmission, understand the development direction of the automatic transmission.Keywords: automatic transmission, maintenance, development direction目录引言………………………………………………………………………………第一章自动变速器的概述………………………………………………………1.1自动变速器的发展……………………………………………………………1.2自动变速器的基本组成…………………………………………………………1.3自动变速器的基本结构和工作原理……………………………………………第二章威驰自动变速器行星齿系的特点…………………………………………………2.1拉维娜齿系结构………………………………………………………………………2.2 齿系元件参数……………………………………………………………………第三章自动变速器的结构分析…………………………………………………………3.1 油泵……………………………………………………………………………3.2主油路系统……………………………………………………………………………3.3换档信号系统…………………………………………………………………………3.4换档阀系统……………………………………………………………………………3.5液力变距器控制装置………………………………………………………………第四章自动变速器的分类…………………………………………………………………4.1按驱动形式分类…………………………………………………………………4.1.1前驱动式自动变速器………………………………………………………4.1.2后驱动式自动变速器………………………………………………………4.1.3四轮驱动式自动变速器…………………………………………………4.2按控制系统分类………………………………………………………………第五章电控自动变速器的控制系统………………………………………………………5.1控制系统的基本工作原理……………………………………………………5.2电控自动变速器电子控制系统主要部件的检测……………………………5.3自动换档功能的实现………………………………………………………第六章汽车自动变速器电控系统的自诊断……………………………………………6.1自诊接头……………………………………………………………………6.2故障代码读取方法………………………………………………………………第七章自动变速器安装注意事项*………………………………………………………参考文献………………………………………………………………………………………致谢……………………………………………………………………………………………引言目前,轿车自动变速器所采用的行星齿轮机构的类型主要有两类:辛普森式行星齿轮机构和拉维娜式行星齿轮机构。
