銅線基本知識一.銅線種類1.按包覆材料分1) 漆包線2) PVC線3) TEFLON線4) KYNAR線5) 三層絕緣線6) 絲包線7) 鍍錫線2.按銅線截面形狀分1) 圓銅線2) 扁平線3.按導體組成結構分1) 單股線2) 多股線(絞線)4.按線規分1) 日規線2) 美規線3) IEC線二.漆包線線規1.日規(JIS): Japanese Industrial Standard日規線按漆包膜厚度不同, 從厚到薄分為: ０種線, 1種線, 2種線, 3種線台達常用線種有1種線及2種線標準線描述: WIRE CU 0.4 2UEW NAT 130C或: WIRE CU 1.5 0UEWN RED 155C 等2.美規(NEMA): National Electrical Manufacturers Association美規線按漆包膜厚度不同, 從厚到薄分為: TRIPLE線, HEA VY線, SINGLE線台達常用線種有HEA VY線及SINGLE線標準線描述: WIRE CU #26 HEA VY NAT MW-75或: WIRE 38AWG SINGLE RED MW-28C3.IEC規範(IEC317): International Electro Technical CommissionIEC線漆包膜厚度不同, 從厚到薄分為: GRADE3(G3)線, GRADE2(G2)線, GRADE1(G1)線台達有常線種有G2線及G3線標準線描述: WIRE CU 0.03 G3 NAT IEC317-20 (155℃)或: WIRE CU 0.65 G2 RED IEC317-4 (130℃)4.三種線規各線種漆膜厚度對比1)日規線種之3種線厚薄2)日規線種之2種線與美規線種之SINGLE線及IEC線種之G1線漆膜厚度相當, 但2種線之漆膜又較SINGLE線及G1線稍厚一些3)日規線種之1種線與美規線種之HEAVY線及IEC線種之G2線漆膜厚度相當, 但HEAVY線之漆膜又較1種線及G2線稍厚一些4)美規線種之TRIPLE線與IEC線種之G3線漆膜厚度相當, 但均比日規線種之0種線之漆膜厚三.漆包線種類1.按焊錫性能可分為直焊性漆包線與非直焊性漆線, 直焊性漆包線有UEW(N)及變性PEW,非直焊性漆包線有PEW及EIW等2. 常用漆包線具體分類如下表:3.漆包線特點1)UEW(N): 聚胺酯(尼龍被覆)漆包線(1)漆膜在300℃以上極易溶解, 可直焊(2)耐熱性佳(3)可自由著色(4)外被覆尼龍層後表面光滑, 不易刮傷2)PEW(N) or EIW(N): 聚酯(聚先亞胺)漆包線(1)耐熱性優(2)耐溶劑性優(3)耐磨性優(4)變性之PEW(N)可直焊3)AIW: 聚先胺先亞胺漆包線(1)耐熱性優(2)耐化學佳(3)耐磨性佳4)SBUEW(NY): 自融著性聚胺酯漆包線(1)分溶劑型與加熱型兩種(2)具有UEW(N)之大部分特性(3)加熱或過溶劑後會相互粘著而成形, 不需骨架(4)溫度等級為105℃四.漆包線之重要控制參數1.特性參數1)外觀2)尺寸: 導體徑, 容許差, 最小漆膜厚度, 最大完成外徑3)針孔4)絕緣破壞電壓5)導體電阻6)伸長率7)焊錫性8)耐溶劑性9)耐熱沖擊性10)絞線股數11)絞線絞距(或每米絞數)12)信賴性(台達自定)2.漆包線檢驗方法按台達一般檢驗規範10000-0096進行3.漆包線之主要供應商1)新隆2)長安大亞3)廣州台一4)東莞新茂(絞線)5)其他(如台灣榮星,大同, 東莞豐盛, 及ELEKTRISOLA等)五.PVC線1.結構: 導體+ 一層絕緣層, 其中:1)導體為: 單股或多股之裸銅線或鍍錫銅線2)絕緣材料為: PVC, 即聚氯乙烯(polyvinyl chloride)2.種類: 按UL認證型號區分, 如UL1015, UL1430等六.TEFLON線1.結構: 導體+ 一層絕緣層, 其中:1)導體為: 單股或多股之裸銅線或鍍錫銅線2)絕緣材料為: TEFLON或TEFZEL, 分為TFE(或PTFE)型, FEP型, ETFE型, 及PFA型(1)PTFE: 指聚四氟乙烯(polytetrafluoroethylene)(2)FEP: 指四氟乙烯與六氟丙烯共聚物(fluorinated ethylene propylene)(3)ETFE: 指四氟乙烯與乙烯共聚物(ethylene tetrafluoroethylene)(4)PFA:2.種類: 按UL認證型號區分, 如UL1332, UL1180等3. 特點1)耐溫性佳2)耐磨性佳3)耐化學性佳4)耐燃性佳七.KYNAR線1.結構: 導體+ 一層絕緣層, 其中:1)導體為: 單股或多股之裸銅線或鍍錫銅線2)絕緣材料為: KYNAR, 即聚偏二氟乙烯(polyvinylidene fluoride)2.特點:1)絕緣皮極薄, 且柔軟光滑不易破壞2)溫度等級為105℃3)耐燃等級為VW-1八.三層絕緣線1.結構: 導體+ 三層絕緣層, 其中:1)導體為: 單股或多股之裸銅線或鍍錫銅線2)絕緣材料為: MIDIFIED POL YESTER或PPS或ETFE等2.特點1)表面光滑, 不易刮傷2)三層之顏色可以不同3)絕緣性能極佳4)耐燃等級為VW-15)在420℃以上可以直焊3.主要供應商1)FURUKAWA2)TOTOKU3)RUBADUE。

电缆线规格型号一览表之欧侯瑞魂创作2016-09-09 牵手hte2h...转自庋藏天下电缆线规格型号一览表一、电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的分歧工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不竭衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求分歧及装备的方便性和降低装备成本等的要求，而采取新资料、特殊资料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙 ?采取分歧资料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便装置和降低装备成本如：预制分支电缆等。

电线电缆导体及绝缘材料第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：名称符号比重(g/cm3)导电常数% 备注金 Au 19.3 70.80 不氧化、价格昂贵银 Ag 10.5 109 导电性最优、价格昂贵铜 Cu 8.89 100 导电性次优、价格普及钢(铁) Fe 7.86 17.80 导电性不良、抗张好铝Al 2.7 61.20 质量轻由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。

前言为了搞好我公司的成本核算、定额基础工作，使公司电线电缆结构重量计算具有准确性、统一性，特编订本文件。

凡在进行电线电缆结构重量计算时必须按本文件规定执行。

计算时，结构重量的所有计算值应修约到小数点后一位有效数字。

电线电缆结构重量常用计算方法1 主题内容与适用范围规定了电线电缆结构重量的常用计算方法。

本计算方法适用于本公司电力电缆、控制电缆、计算机电线电缆的结构重量计算。

2 参考资料 电线电缆手册。

3 导电线芯3.1 单根导电线芯 3.1.1 圆单线的重量L d W ⨯=ρπ24kg/km式中：d —圆单线直径， mm ；ρ—材料密度， g/cm 3。

L —长度 ， km3.1.2 镀锡圆铜单线重量L 42⨯=ρπd W kg/km式中：d —镀锡铜线外径，mm ；ρ—铜密度， g/cm 3。

L —长度 ， km3.1.3 锡层重量W ＝W 铜× k × L kg/km 式中：W 铜—镀锡铜单线重量 kg/km ； k —镀锡重量系数，见表1所示。

L —长度 ，km3.2.1 普通绞线重量（非紧压含R 系列导体）ρπm Zk d W 24=kg/km式中：d —单线直径，mm ；Z —单线总根数；k m —绞线的平均绞入系数； ρ—材料密度，g/cm 3；k m 取值：硬导体非紧压时取1.015，紧压导体用工艺规定截面中间值*密度 普通软导体（R ）系列束丝取1.02，束丝带复绞时取1.023 特殊软导体（绞合节径比小），其束丝系数，复绞系数按照上表选取。

3.3 紧压线芯重量W =ρ·S式中：W ---导体重量 kg/kmρ---导体材料密度 铜取8.89 g/cm3；铝取2.7 g/cm3 S ---导体截面 取工艺控制截面的平均值 mm 23.4 多芯电缆导体重量W ＝W 单·N ·k式中：W 单—单芯电缆导体重量，kg/km ，参考3.1，3.2，3.3求得； N —电缆芯数；k —成缆绞入系数，见下表3注：a - c -对于单组计算机电缆只需取1.012或1.019c -对于8组及以下电缆成缆系数取1.024（硬结构）或1.038（软结构） 对于10组及以上电缆成缆系数取1.02（硬结构）或1.03（软结构） 4 绝缘层挤包型绝缘层厚度按1.05倍的绝缘标称厚度进行计算。

常用电线电缆型号、名称、执行标准、使用说明知识大全一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。

通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。

YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。

可经受一定的敷设牵引，但不能承受机械外力作用的场合。

单芯电缆不允许敷设在磁性管道中。

VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。

VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。

基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。

电缆技术规格书低压电缆技术条件1 总则1.1 本技术规格书仅适用于本次所采购的交流额定电压1KV以下绝缘电力电缆的订货。

1.2 本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。

1.3 本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4 本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。

2 引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。

如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。

若本技术规格书与相关的技术规格书或标准有所冲突，则应向业主方咨询并得到其书面确认后方可开展工作。

GB12706-2002 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502-2（1997）额定电压1～30KV挤包绝缘电力电缆及其附件GB12527 —90 额定电压1kV 及以下架空绝缘电缆GB/T2951 《电线电缆机械性能试验方法》GB/T3048 《电线电缆电性能试验方法》GB/T3956 《电力电缆铜、铝导电线芯》GB2952 《电缆外护套》GB6995 《电线电缆识别标志方法》GB50217 《电力电缆工程设计规范》DL401 《高压电缆选用导则》IEC183 《高压电缆选用导则》IEC60502 《额定电压35kV及以下挤出塑料绝缘电力电缆》IEC228 《绝缘电缆的导体》IEC230 《电缆及附件的冲击试验》IEC60 《高压试验技术》3、电缆使用条件3.1.1主要在室内外隧道、管沟、桥架，也可埋在松散土壤中及作为固定敷设用或引户线。

3.1.2周围空气温度：最高+60 ℃，最低-15 ℃，日温差15 ℃，海拔高度不大于1000m 。

3.2 技术参数和要求3.2.1 材质线芯：铜芯，铜材必须是无氧铜绝缘物：3.2.2 最高工作温度：交联聚乙稀90 ℃( 聚氯乙稀70 ℃) ，5 秒钟内短路温度≤250 ℃。

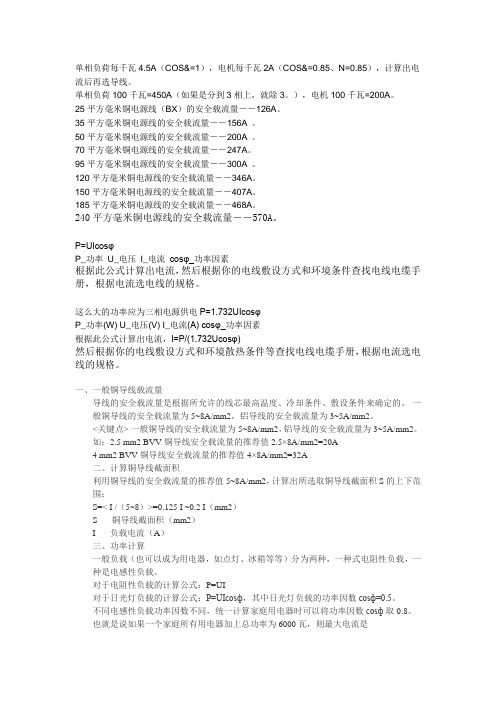

国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。

1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucos ф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

单相负荷每千瓦4.5A（COS&=1），电机每千瓦2A（COS&=0.85、N=0.85），计算出电流后再选导线。

单相负荷100千瓦=450A（如果是分到3相上，就除3。

），电机100千瓦=200A。

25平方毫米铜电源线（BX）的安全载流量－－126A。

35平方毫米铜电源线的安全载流量－－156A 。

50平方毫米铜电源线的安全载流量－－200A 。

70平方毫米铜电源线的安全载流量－－247A。

95平方毫米铜电源线的安全载流量－－300A 。

120平方毫米铜电源线的安全载流量－－346A。

150平方毫米铜电源线的安全载流量－－407A。

185平方毫米铜电源线的安全载流量－－468A。

240平方毫米铜电源线的安全载流量－－570A。

P=UIcosφP_功率U_电压I_电流cosφ_功率因素根据此公式计算出电流，然后根据你的电线敷设方式和环境条件查找电线电缆手册，根据电流选电线的规格。

这么大的功率应为三相电源供电P=1.732UIcosφP_功率(W) U_电压(V) I_电流(A) cosφ_功率因素根据此公式计算出电流，I=P/(1.732Ucosφ)然后根据你的电线敷设方式和环境散热条件等查找电线电缆手册，根据电流选电线的规格。

一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

电线电缆产品型号编制方法1.1电气设备手册中的分类类别用途导体绝缘内护层特征外护层派生裸电线：L-铝线T-铜线G-钢线J-绞制R-柔软Y-硬电力电缆：V-塑料电缆X-橡皮电缆L-铝芯V-聚氯乙烯X-橡皮Y-聚乙烯H-橡套Q-铅包V-塑料护套P-屏蔽D-不滴油1-一级防腐2-二级防腐9- 内铠装110-110KV120-120KV150-150KV通信电缆：H-通信电缆HJ-局用电缆HP-配线电缆HU-矿用电缆G-铁线芯Z-纸V-聚氯乙烯Y-聚乙烯YF-泡沫聚乙烯X-橡皮Q-铅包F-复合物V-塑料VV-双层塑料X-橡胶C-自承式J-交换机用P-屏蔽R-软结构T-填石油膏O-相应的裸外户层1-纤维外皮2-聚氯乙烯3-聚乙烯T-热带型电气装备用电线电缆：B-绝缘线DJ-电子计算机K-控制电缆R-软线V-聚氯乙烯X-橡皮XF-氯丁橡皮XG-硅橡皮Y-聚乙烯H-橡套P-屏蔽V-聚氯乙烯C-重型G-高压H-电焊机用Q-轻型R-柔型T-耐热Y-白蚁Z-中型O-相应的裸外户层32-镀锡铜丝编织2-铜带绕包3-铝箔/聚脂薄膜复合带绕包1-第一种（户外用）2-第二种0.3-拉断力0.3t(2400N)105-耐热105℃Y-移动电缆ZR-阻燃1.2电工培训教材中的分类1.2.1电缆型号中各字母的含义类别导体绝缘内护层特征电力电缆（省略不表示）K控制电缆P信号电缆B绝缘电缆R绝缘软线Y移动式软电缆H市电电话电缆T铜线（一般省略）L铝线Z纸绝缘X天然橡皮（X)D丁基橡皮（X)E乙丙橡皮V聚氯乙烯Y聚乙烯YJ交联聚乙烯Q铅包L铝包H橡套(H)F非燃性橡套V聚氯乙烯护套Y聚乙烯护套D不滴流P分相金属护套P屏蔽1.2.2外护层代号的含义第一个数字第二个数字代号铠装层类型代号外被层类型0 无0 无1 _ 1 纤维绕包2 双钢带 2 聚氯乙烯护套3 细圆钢丝 3 聚乙烯护套4 粗圆钢丝 4 _1.3关于电缆型号的问题1.4分类1.4.1 架空导线导架空电缆裸电线--铜单线、铝单线、铝合金线、铜包钢线、铝包钢线、以及镀锡线等。

线缆内部培训资料(（数据电缆部分）线缆外部培训资料〔数据电缆局部〕线缆培训资料〔数据电缆局部〕一、线缆的分类二、 1.线: 可复杂的定义为金属导体外只要一层绝缘和没有绝缘的产品, 但不一定是只要单个金属导体, 如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。

线可依据绝缘资料的不同分为橡胶电线、塑料电线、金属线等, 它们的相对功用可表述为: 橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大局部不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的功用了。

目前运用相对较广的是塑料电线, 橡胶电线普通在相对较严厉的场所运用, 如电动机的电源线、矿用电线等, 金属线普通用于乡村或较落后地域的架空电源线。

三、2、缆：可定义为在传输媒介外有多层绝缘的产品, 也有单一和多个传输媒介。

和线一样依据绝缘的不同可分为橡胶电缆和塑料电缆, 他们的优缺陷及运用场所和线的一样。

另依据传输媒介的不同可分为金属缆和光缆, 金属缆是指传输媒介为金属的缆, 光缆是指传输媒介为光纤的缆, 金属缆由于如今普遍采用的传输媒介为铜, 所以也可简称为铜缆。

铜缆如今普通可分为两大类：力缆和信缆。

力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。

力缆依据耐压等级的不同可分为超高压电缆、高压电缆、高压电缆, 超高压电缆普通耐压在10KV以上, 高压电缆耐压在1KV至10KV, 高压电缆在1KV以下, 如再分详细一点还可把高压电缆分为民用级电缆, 耐压在380V以下；另也可依据绝缘的资料不同可分为橡胶力缆和塑胶力缆。

由于力缆如今与我们的联络不是很亲密, 所以不做详细的分解了。

信缆按用途和运用范围分为：1.市内通讯电缆：其中有纸绝缘市内通讯电缆, 聚乙烯或泡沫聚乙烯绝缘市内通讯电缆, 全填充市内通讯电缆, 自承式塑料绝缘市内通讯电缆, 铝芯聚乙烯绝缘市内通讯电缆, 塑料绝缘配线电缆等。

2.长途通讯电缆：其中包括纸绝缘低频通讯电缆, 纸绝缘高频对称通讯电缆, 塑料绝缘高频对称电缆, 小同轴综合通讯电缆, 中同轴综合通讯电缆, 电气化铁道通讯电缆, 防雷通讯电缆等。

电缆允许载流量计算书三相电动机电流计算方法：电流=功率除以（根号3乘以电压乘以电动机的功率因素乘以电动机的效率）功率因素和效率在未知的情况下定为0.8515KW计算法为15000/380*根号3*0.85*0.85=31.6安经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

如：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。

这时就要选择10mm²铜线，铝线则选16mm²。

2、3500 W空调求导线面积？千瓦数3.5×0.65=2.275。

这时应选择2.5mm²铜线足矣，铝线则选4mm²。

导线一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²一、电缆允许载流量的计算公式1)根据《电线电缆手册》第三篇 3 .4.1 关于电缆允许载流量的计算，当已知需要传输的负载设计所需的电缆时，往往给出的是负载的功率（容量）。

输电线路的功率又分视在功率、有功功率、无功功率三种量，如果线路的电流为I（安），线路电压为U(千伏)，负载功率因数为COSφ，则有如下关系：视在功率 P S=√3 UI(千伏安)有功功率 P =√3 UICOSφ无功功率Pq=√3 UISINφP S=√ P2+Pq2I= Pq/√3 USINφP S—输电线路视在功率 P--输电线路有功功率Pq--输电线路无功功率 COSφ---负载功率因数U---输电线路电压 I---输电线路电流二、各种电缆的最高允许长期工作温度三、各种电缆的连续负荷允许载流量一、油浸纸绝缘电力电缆连续负荷允许载流量1-3千伏有外护层的三芯电缆载流量（空气敷设）电缆型号ZQ、ZLQ、ZL、ZLL导线最高允许温度80℃环境温度25℃6千伏有外护层的三芯电缆载流量（空气敷设）电缆型号ZQ、ZLQ、ZL、ZLL导线最高允许温度80℃环境温度25℃二、聚氯乙烯绝缘及护套电力电缆连续负荷允许载流量1千伏无铠装聚氯乙烯电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃1千伏聚氯乙烯铠装电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃6千伏聚氯乙烯铠装电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度65℃环境温度25℃三、交联聚氯乙烯绝缘电缆连续负荷允许载流量10千伏交联聚氯乙烯绝缘电缆载流量（空气敷设）电缆型号VV、VLV导线最高允许温度90℃环境温度25℃。

电缆线规格型号一览表2014-04-30?????阅?244055??转?1639分享：电缆线规格型号一览表一?、电线电缆产品主要分为五大类:?1、裸电线及裸导体制品?本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

?2、电力电缆?本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

?产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

?3、电气装备用电线电缆?该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

?4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)?随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

?该类产品结构尺寸通常较小而均匀，制造精度要求高。

?5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)?主要用于各种电机、仪器仪表等。

?电线电缆的衍生/新产品:?电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪?煌?分值牟?方?凶楹隙???采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；?改变产品结构如：耐火电缆等；?提高工艺要求如：医用线缆等；?组合产品如：OPGW等；?方便安装和降低装备成本如：预制分支电缆等。
