中华人民共和国国家标准电工圆铝线UDC 621.315.53GB 3955—83 Round aluminium wire for electrical purposes国家标准局1983-11-26发布1984-10-01实施本标准的规定与IEC 111，121，207，209规定相一致。
1 适用范围本标准适用于制造电线电缆及电机电器用的圆铝线。
2 型号圆铝线型号如表1。
表13 规格圆铝线的规格用标称直径表示，其范围应符合表2规定。
表24 材料圆铝线应采用符合GB 3954—83《电工圆铝杆》规定的圆铝杆制造。
5 尺寸偏差5.1 圆铝线标称直径的偏差应符合表3规定。
表3*计算时保留两位小数，按GB1.1《标准化工作导则编写标准的一般规定》附录C规定修约。
** 1N/mm2 =0.102kgf/mm2=1MPa5.2 圆铝线垂直于轴线的同一截面上测得的最大和最小直径之差(f值)应不超过标称直径偏差的绝对值。
6 机械性能圆铝线的机械性能应符合表4规定。
表47 电性能圆铝线的电性能应符合表5规定。
表5计算时，20℃时的物理数据应取下列数值：密度 2.703kg/dm3线膨胀系数 0.000023℃-1电阻温度系数 LR型 0.00407℃-1其余型号 0.00403℃-18 外观圆铝线表面应光洁，不得有与良好工业产品不相称的任何缺陷。
9 交货要求9.1 圆铝线应成盘或成圈交货，每盘或每圈圆铝线应为一整根，不允许焊接或扭接。
制造过程中铝杆和成品线模前的焊接除外。
9.2 每盘或每圈圆铝线的净重应符合表6规定。
根据双方协议，允许任何重量的圆铝线交货。
表610 验收规则10.1 产品应由制造厂检验合格后方能出厂。
每批出厂的产品应附有制造厂的产品质量检验合格证。
10.2 产品应按表7规定进行检验。
表710.3 每批按1%抽样，但不少于3盘(圈)；批量较大时，不多于10盘(圈)。
第一次试验结果有不合格时，应另取双倍数量的试样就不合格项目进行第二次试验，如仍有不合格时，应逐盘(圈)检查。
圆铜线1、本规范依据GB3953—2009《电工圆铜杆》中有关规定编制。
2、适用范围本标准适用于制造电线电缆及电机电器用的圆铜线3、型号铜线型号如表1表1型号名称TR 软圆铜线TY 硬圆铜线TYT 特硬圆铜线4、规格圆铜线的规格用标称直径表示，其范围应符合表2的规定表2型号规格范围mmTR 0.020—14.00TY 0.020—14.00TYT 1.50—5.005、材料圆铜线应采取符合GB3953—2009《电工圆铜杆》规定的圆铜杆制造6、尺寸偏差6.1 圆铜线标称直径的允许偏差应符合表3的规定6.2 圆铜线垂直于轴线的同一截面上测得的最小直径之差（f值），应不超过标称直径的绝对值表3标称直径d 偏差0.020—0.025 ±0.0020.026—0.136 ±0.0030.126—0.400 ±0.0040.401—14.00 ±1% d注：计算时标称直径0.041—1.000mm者保留三位小数；大于1.000mm保留两位小数，均按GB1.1—81《标准化工作导则编写标准的一般规定》附录C规定条约7、机械性能圆铜线的机械性能应符合表4的规定表4标称直径mmTR型TY型TYT型伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于0.200 0.290 0.300 0.38015151520420419419418————————————表4（续）TR型TY型TYT型标称直径mm 伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于0.480 0.570 0.660 0.750 0.8500.9401.03 1.12 1.22 1.31 1.41 1.50 1.56 1.60 1.70 1.76 1.831.902.00 2.12 2.24 2.36 2.50 2.62 2.65 2.73 2.802.853.00 3.15 3.353.754.00 4.25 4.504.755.00 5.30 2020252525252525252525252525252525252525252525252525252525303030303030303030417416415414413412411410409408407406405404403403402401400399398396395393393392391391389388386381379376373370368365—————0.50.50.50.50.60.60.60.60.60.60.70.70.70.70.70.80.80.80.90.90.90.90.91.01.01.11.11.21.31.41.41.61.7———————————446445445444443442441440439438436435434433432432431430428423421419416413411408—————————————0.60.60.60.70.70.70.70.80.80.80.90.90.90.90.91.01.01.11.11.21.31.31.41.4——表4（续）标称直径mmTR型TY型TYT型伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于5.606.306.707.508.00 30303030303613543453413351.81.92.2————————————圆铜线的电阻率应该符合表5的规定型号电阻率不大于2.00mm以下 2.00mm以上TR 0.017241 0.017241 TY TYT 0.01796 0.01777 计算时，20℃的铜线物理参数应取下列数值：密度……………………………………………………8.89g/cm³线膨胀系数……………………………………………0.000017 1/℃电阻温度系数TR型……………………………………………………0.00393 1/℃ TY,TYT型直径2.00mm及以下…………………………0.0038 1/℃TY,TYT型直径2.00mm及以上…………………………0.00377 1/℃8、外观圆铜线表面应光洁，不得有与良好工业产品不相称的任何缺陷。
中华人民共和国国家标准电工圆铝线UDC 621.315.53GB 3955—83 Round aluminium wire for electrical purposes国家标准局1983-11-26发布1984-10-01实施本标准的规定与IEC 111，121，207，209规定相一致。
1 适用范围本标准适用于制造电线电缆及电机电器用的圆铝线。
2 型号圆铝线型号如表1。
表13 规格圆铝线的规格用标称直径表示，其范围应符合表2规定。
表24 材料圆铝线应采用符合GB 3954—83《电工圆铝杆》规定的圆铝杆制造。
5 尺寸偏差5.1 圆铝线标称直径的偏差应符合表3规定。
表3*计算时保留两位小数，按GB1.1《标准化工作导则编写标准的一般规定》附录C规定修约。
** 1N/mm2 =0.102kgf/mm2=1MPa5.2 圆铝线垂直于轴线的同一截面上测得的最大和最小直径之差(f值)应不超过标称直径偏差的绝对值。
6 机械性能圆铝线的机械性能应符合表4规定。
表47 电性能圆铝线的电性能应符合表5规定。
表5计算时，20℃时的物理数据应取下列数值：密度 2.703kg/dm3线膨胀系数 0.000023℃-1电阻温度系数 LR型 0.00407℃-1其余型号 0.00403℃-18 外观圆铝线表面应光洁，不得有与良好工业产品不相称的任何缺陷。
9 交货要求9.1 圆铝线应成盘或成圈交货，每盘或每圈圆铝线应为一整根，不允许焊接或扭接。
制造过程中铝杆和成品线模前的焊接除外。
9.2 每盘或每圈圆铝线的净重应符合表6规定。
根据双方协议，允许任何重量的圆铝线交货。
表610 验收规则10.1 产品应由制造厂检验合格后方能出厂。
每批出厂的产品应附有制造厂的产品质量检验合格证。
10.2 产品应按表7规定进行检验。
表710.3 每批按1%抽样，但不少于3盘(圈)；批量较大时，不多于10盘(圈)。
第一次试验结果有不合格时，应另取双倍数量的试样就不合格项目进行第二次试验，如仍有不合格时，应逐盘(圈)检查。

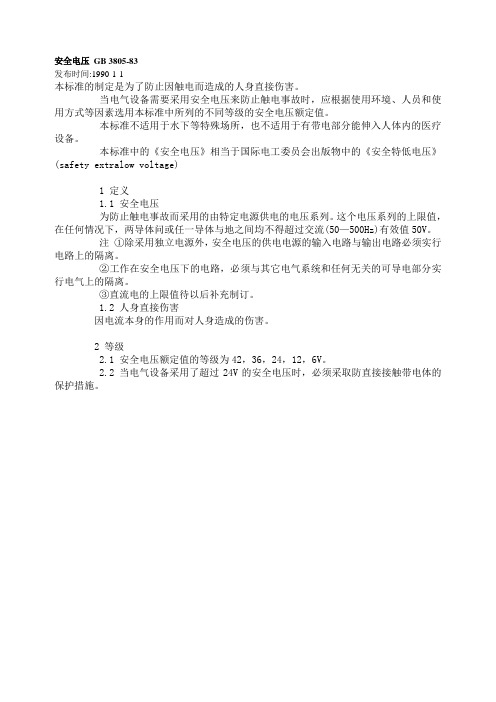

安全电压GB 3805-83
发布时间:1990-1-1
本标准的制定是为了防止因触电而造成的人身直接伤害。
当电气设备需要采用安全电压来防止触电事故时，应根据使用环境、人员和使用方式等因素选用本标准中所列的不同等级的安全电压额定值。
本标准不适用于水下等特殊场所，也不适用于有带电部分能伸入人体内的医疗设备。
本标准中的《安全电压》相当于国际电工委员会出版物中的《安全特低电压》(safety extralow voltage)
1 定义
1.1 安全电压
为防止触电事故而采用的由特定电源供电的电压系列。
这个电压系列的上限值，在任何情况下，两导体问或任一导体与地之间均不得超过交流(50—500Hz)有效值50V。
注①除采用独立电源外，安全电压的供电电源的输入电路与输出电路必须实行电路上的隔离。
②工作在安全电压下的电路，必须与其它电气系统和任何无关的可导电部分实行电气上的隔离。
③直流电的上限值待以后补充制订。
1.2 人身直接伤害
因电流本身的作用而对人身造成的伤害。
2 等级
2.1 安全电压额定值的等级为42，36，24，12，6V。
2.2 当电气设备采用了超过24V的安全电压时，必须采取防直接接触带电体的保护措施。
GB3953-83电工圆铜线(doc 7页)_New圆铜线的规格用标称直径表示，其范围应符合表2规定。
表 24 材料圆铜线应采用符合GB 3952—83《电工圆铜杆》规定的热轧黑圆铜杆制造。
5 尺寸偏差5.1 圆铜线标称直径的偏差应符合表3规定。
表 3*计算时标称直径0.401～1.000mm者保留三位小数；大于1.000mm者保留两位小数，均按GB1.1—81标准化工作导则编写标准的一般规定》附录C规定修约。
5.2 圆铜线垂直于轴线的同一截面上测得的最大和最小直径之差(f值)应不超过标称直径偏差的绝对值。
6 机械性能圆铜线的机械性能应符合表4规定。
表 4** 1N/mm2=1MPa续表续表注：标称直径值介于表中所列紧邻两个数值之间时，采用较大标称直径值的相应性能。
7 电性能圆铜线的电阻率应符合表5规定。
表 5计算时，20℃时的铜线物理参数应取下列数值：密度8.89g/cm3线膨胀系数0.000017℃-1电阻温度系数TR型0.00393℃-1TY，TYT型标称直径2.00mm及以上0.00381℃-1标称直径 2.00mm以下0.00377℃-18 外观圆铜线表面应光洁，不得有与良好工业产品不相称的任何缺陷。
9 交货要求9.1 圆铜线应成盘或成圈交货，每盘或每圈圆铜线应为一整根，不允许焊接或扭接，制造过程中的铜杆和成品模前的焊接除外。
9.2 每盘或每圈圆铜线的净重，标称直径为6.00mm及以下者，应符合表6规定，标称直径为6.00mm以上者，按双方协议重量交货。
根据双方协议，允许以任何重量的圆铜线交货。
表 610 验收规则及试验方法10.1 产品应由制造厂检验合格后方能出厂。
每批出厂的产品应附有制造厂的产品质量检验合格证。
10.2 产品应按表7规定进行检验。
表710.3 每批按1%抽样，但不少于3盘(圈)；批量较大时，不多于10盘(圈)。
第一次试验结果有不合格时，应取双倍数量的试样就不合格项目进行第二次试验，如仍有不合格时，应逐盘(圈)检查。
