高炉煤气余压透平发电装置（TRT）TRT——(Blast Furnace Top Gas Recovery Turbine Unit,以下简称TRT) 高炉煤气余压透平发电装置(即TRT)是利用高炉冶炼的副产品——高炉炉顶煤气具有的压力能及热能,使煤气通过透平膨胀机做功,将其转化为机械能。

工艺过程介绍高炉产生的煤气经重力除尘、净化除尘后，两级文氏管，压力为140kPa左右，温度低于200℃。

含尘量小于10mg/Nm3的带一定能量的煤气，经过TRT的进口蝶阀、启动阀、全封闭液压入口插板阀、紧急切断阀和可调静叶进入透平膨胀做功，透平带动发电机发电。

膨胀后的煤气经过全封闭液压出口插板阀，送到减压阀组后的煤气主管道上，进入低压管网。

这样，TRT与减压阀组就形成并联关系，实现对高炉顶压的控制。

在入口插板阀之后、出口插板阀之前，与TRT 并联的地方，有一旁通管及快开慢关旁通阀(简称旁通快开阀)，作为TRT紧急停机时TRT与减压阀之间的平稳过渡之用，以确保高炉炉顶压力不产生大的波动，从TRT和减压阀组出来的低压煤气再送到高炉煤气柜和用户。

TRT的运行工况有启动、正常运行、电动运行、正常停机、紧急停机，能量回收方式分为部分回收方式、平均回收方式和全部回收方式，操作方式分为手动、自动(半自动)、全自动。

发电机出线断路器，接于10KV系统母线上，经当地变电所与电网相连，当TRT运行时，发电机向电网送电，当高炉短期休风时，发电机不解列作电动运行。

TRT装置由透平主机，大型阀门系统，润滑油系统，液压伺服系统，给排水系统，氮气密封系统，高，低发配电系统，自动控制系统八大系统部分组成。

控制系统工作原理高炉炉顶压力不稳，会引起炉内反应的剧烈波动。

炉压高于额定值时，会使炉内煤气气流分布不均，引起崩料，严重时会损坏设备。

而当炉内压力低于额定值时，会引起炉内煤气体积增大，气流压力损失增大，煤气流速上升，使“炉喉”磨损严重。

因此，作为能量回收的TRT设备，投入运行的先决条件是在任何情况下均能保证炉压稳定，即在TRT设备启动、运行和紧急停车时都不能引起炉压过大的波动。

一、概述所谓“TRT”，是国际上对这种节能装置的简称，其英文全称为“Top pressure Recovery Turbine unit”，中文译为炉顶（余）压回收透平，一般更确切的称之为高炉煤气余压回收透平发电机组。

TRT是利用高炉炉顶煤气中的压力能及热能经透平膨胀做功来驱动发电机发电，再通过发电机将机械能变成电能输送给电网，可以回收高炉鼓风能量的30%左右。

TRT装置所发出的电量与高炉煤气的压力和流量有关，一般吨铁发电量为30千瓦时～40千瓦时。

高炉煤气采用干法除尘可以使发电量提高36%，且温度每升高10℃，会使透平机出力提高10%，进而使TRT装置最高发电量可达54千瓦时/吨铁。

该装置的特点是：不消耗任何燃料，是消除噪音污染，无公害的最经济的发电设备，可以代替减压阀组调节稳定炉顶压力。

二、TRT的基本知识1、透平：透平是英文“Turbine”的音译，所谓透平机械（即涡轮机械）泛指具有叶片或叶轮的动力机械。

2、能量回收透平：能量回收透平装置是利用各种工艺气体所具有的压力能、热能，通过一台透平膨胀机膨胀作功，来进行能量回收的一种节能装置。

3、透平的分类：透平机械主要分两大类，一类是作为原动机向外界输出功的透平机械，如汽轮机、燃气轮机、水轮机、TRT等；另一类是作为反原动机需要由外界输入功的透平机械，如透平压缩机、透平式泵等。

另外按气体在透平中的流动方向可分为：径流式透平、轴流式透平及混流式透平；按气动原理可分为反动式和冲动式。

三、TRT的基本结构和工作原理就透平主机而言，典型的TRT主机主要由以下部件构成：1、定子：定子主要包括机壳、静叶及静叶可调机构、盘车装置等，机壳是透平机最重要的承压部件，采用水平剖分式，中分面经过精密加工，以防泄漏，静叶可调机构包括伺服油缸、调节缸、导向环、滑块、曲柄、静叶轴承、叶片承缸等部件，电动盘车装置为手动啮合，当主轴超过一定转速时自动脱开。

2、转子：转子由各级动叶、隔叶块、主轴组成，叶片沿圆周方向装入主轴的叶根槽内，两个叶片之间用隔叶块定位。

TRT高炉煤气余压发电系统课件
不得重复，稿件尽量突出技术介绍，有热安全措施，受保护区，应急预案，工艺流程等内容
一：TRT高炉煤气余压发电系统介绍
TRT高炉煤气余压发电系统是一种技术先进的技术系统，它主要利用高炉煤气余压的工程能量，通过发动机、发电机系统和控制系统发电，以满足高炉变压器或直压抗弧室的电能要求。

该系统可以有效利用高炉煤气余压能，提高炼钢企业的利润，它具有高功率，低耗能，易于操作和安装等优点，在各大炼钢企业中得到了广泛的应用。

二：TRT高炉煤气余压发电系统技术特性
1、TRT高炉煤气余压发电系统采用高炉煤气余压能源，技术特性显著。

2、TRT高炉煤气余压发电系统采用调压阀、回收阀、放气阀、止回阀、汽缸、失效保护装置等工程设备，控制发电效率及安全性。

3、TRT高炉煤气余压发电系统严格按照安全设计标准设计，提供安全可靠的数据保障。

4、TRT高炉煤气余压发电系统采用国内外最新技术，配备先进的控制系统，实现自动控制发电。

三：TRT高炉煤气余压发电系统安全性。

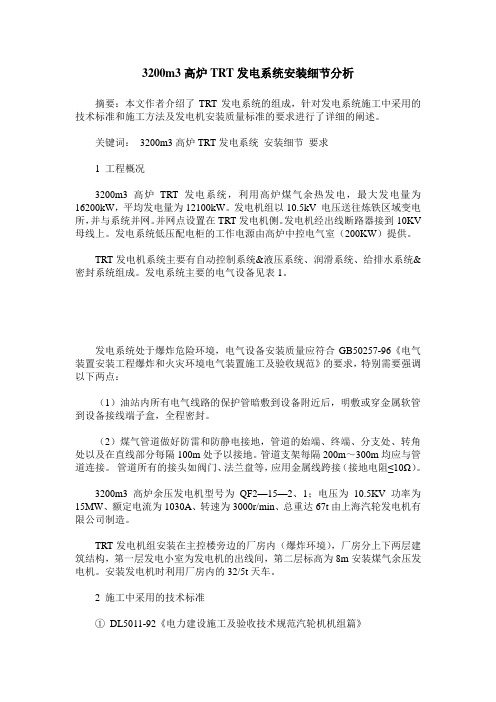

3200m3高炉TRT发电系统安装细节分析摘要：本文作者介绍了TRT发电系统的组成，针对发电系统施工中采用的技术标准和施工方法及发电机安装质量标准的要求进行了详细的阐述。
