多款两地控制电机电路图讲解两地控制电机电路图一先上一张两地控制线路图：本着从左到右、先主回路后控制回路的原则，先从主回路开始。

主回路首先从上之下是三相交流电输送到QF（即操作开关，线路上画×表示此操作开关带有漏电检测功能）。

然后输送到KM（即接触器控制线圈，中间虚线表示三个开关时连动的，即同时断开、同时合并）再经过FR（即热继电器）最后输送到三相异步电动机里。

上图花的PE是接地，不过我们上课时好像大家都木有给电动机接地。

当合上操作开关QF后，电动机能转不？很显然是不能的。

因为由于KM的控制，此时线路是断开的。

送电后电动机不能转。

这时就需要辅助电路来控制KM使其闭合，三项电形成回路使电动机转起来。

控制回路所谓两地控制就是在两个不同的地方可以控制电动机的关与停，所以一共有四个按钮分别，两个控制开、两个控制关。

两个FU是熔断器，用来保护控制电路。

KH是热继电器（和主回路上的那个是一个元件）KM是交流接触器（主回路何带开关的KM与它是一个元件），4个SB（按钮）和一个EL（即指示灯，又叫氖泡，因此无法测量好坏）。

元件说完了。

下面控制原理和接线需要注意的地方原理：合上隔离开关（上图没有，我今天晚上的实操机柜上在操作开关QF之前还有这个）然后合上控制开关，电流从FU1到KH然后流到KM（交流接触器）然后流到启动开关SB3，（不通）到SB4（不通）KM控制的自锁开关也不通。

当按下SB3或是SB4后电流流通到SB2再到SB1再到FU2最后回到W相，形成回路，有电流通过。

在这个时候KM（交流接触器）吸合控制回路的KM型成自锁（防止松开SB3或4后开路）同时主回路KM吸合三相电导通进过，进入电动机形成回路。

电动机开始工作。

当按下SB1或者SB2后，控制回路开路，交流接触器断电，KM失去自锁。

主回路KM失去吸合力，电动机停止转动。

全过程中，只要QF合上，EL（灯泡）就会亮。

接线：电工接线有个原则，即先串联后并联。

三相异步电动机两地控制电路
两地控制

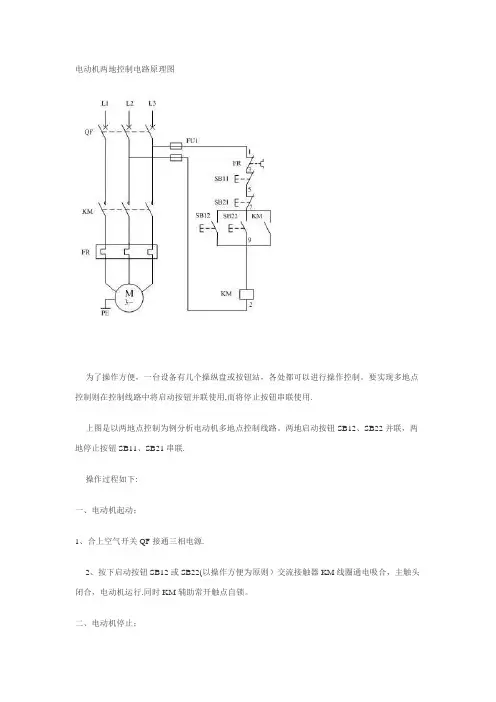

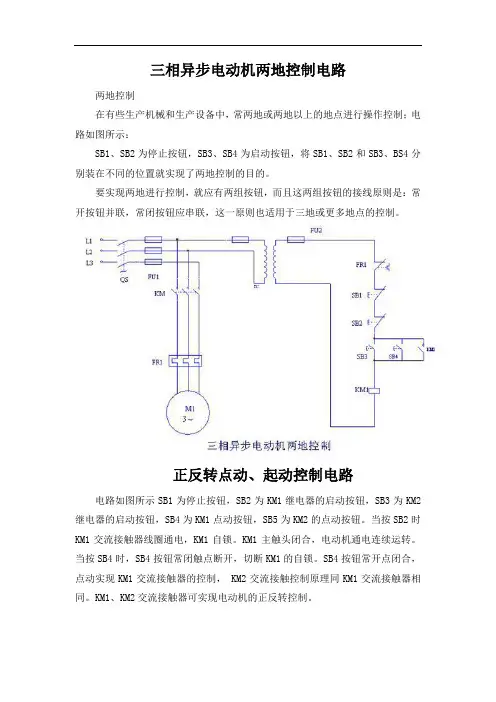

在有些生产机械和生产设备中，常两地或两地以上的地点进行操作控制；电路如图所示：
SB1、SB2为停止按钮，SB3、SB4为启动按钮，将SB1、SB2和SB3、BS4分别装在不同的位置就实现了两地控制的目的。

要实现两地进行控制，就应有两组按钮，而且这两组按钮的接线原则是：常开按钮并联，常闭按钮应串联，这一原则也适用于三地或更多地点的控制。

正反转点动、起动控制电路
电路如图所示SB1为停止按钮，SB2为KM1继电器的启动按钮，SB3为KM2继电器的启动按钮，SB4为KM1点动按钮，SB5为KM2的点动按钮。

当按SB2时KM1交流接触器线圈通电，KM1自锁。

KM1主触头闭合，电动机通电连续运转。

当按SB4时，SB4按钮常闭触点断开，切断KM1的自锁。

SB4按钮常开点闭合，点动实现KM1交流接触器的控制， KM2交流接触控制原理同KM1交流接触器相同。

KM1、KM2交流接触器可实现电动机的正反转控制。

典型电气控制设备专项训练1、实验目的三相异步电动机的两地控制与正反转控制2、实验原理两地控制：正反转控制3、实际接线图两地控制正反转控制：4、元件布置图两地控制：正反转控制：5、实现过程两地控制：起动：合上电源刀开关QS，引入三相电源。

在甲地按下甲地起动按钮SB甲，线圈KM得电，KM的辅助常开触点闭合，KM的主触点闭合，电动机M运转。

在乙地按下乙地起动按钮SB乙，线圈KM得电，KM的辅助常开触点闭合，KM的主触点闭合，电动机M运转。

停止：按下甲地停止按钮SB甲，线圈KM失电，KM的主触点断开，KM的辅助常开触点断开，电动机M停转。

正反转控制：起动：合上电源刀开关QS，引入三相电源。

按下起动按钮SB1，线圈KM1得电，KM1的辅助常开触点闭合，KM1的主触点闭合，电动机M正转。

按下起动按钮SB2，线圈KM2得电，KM2的辅助常开触点闭合，KM2的主触点闭合，电动机M反转。

停止：按下停止按钮SB3，线圈KM1、KM2均会失电，KM1、KM2的主触点和辅助常开触点断开，不论电动机M处于哪种运行状态均会停转。

互锁：防止KM1、KM2的主触点同时闭合造成电源短路。

6、存在的问题与解决方法两地控制：这个实验中用到了四个非自锁开关，实际应用中常将绿色按钮作为常闭，红色按钮作为常开，当我们接线时，由于绿色开关经常作为常闭使用导致接线口的螺丝松了，拧不上去，我们最后选用了红色按钮作为常闭绿色按钮作为常开。

正反转控制：该实验需要两个接触器的常闭辅助触点进行互锁，常开触点进行自锁。

因此该实验的完成使得我们对于接触器的每个接线柱的作用有了更为深刻的理解，在上边实验的基础上我们重新连接了辅助电路然后在主电路的接触器主触点上并联了另外一个接触器的主触点，其中需要将出口线中的两根互换位置达到反转效果。

7、提高部分模拟工厂中装料小车的控制部分L1L2L3QS FU FRFR。

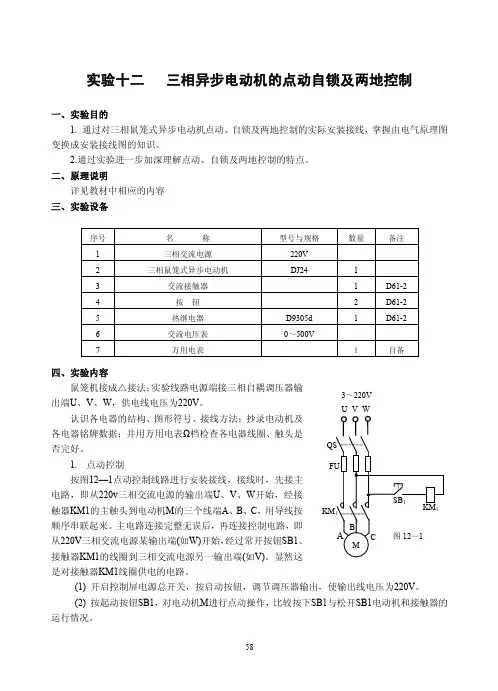

电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。

2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。

QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。

交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。

（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。

（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。

（4）接线端子，反作用弹簧。

2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。

3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。

按钮是专供人工操作使用。

对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。

4、在电动机运行过程中，应对可能出现的故障进行保护。
