全三相异步电动机控制

三相异步电动机按钮联锁正反转控制工作原理三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。

按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。

本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。

一、工作原理三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。

按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。

其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。

1.按钮控制按钮控制是通过控制按钮来实现电机的正反转。

通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。

按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。

在按钮未按下时，电机处于停止状态。

按钮控制是电机运行的基础。

2.继电器控制继电器是控制电机正反转的关键组件。

通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。

继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。

3.联锁控制联锁控制是在按钮控制的基础上增加的安全控制功能。

其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。

联锁控制是按钮控制的增强和完善。

二、控制电路三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。

下面将对每个部分的功能和连接进行详细介绍。

1.按钮正向按钮和反向按钮是控制电机正反转的主要控制元件。

一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。

在按钮未按下时，电机处于停止状态。

2.继电器继电器是实现正反转控制的关键元件。

通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。

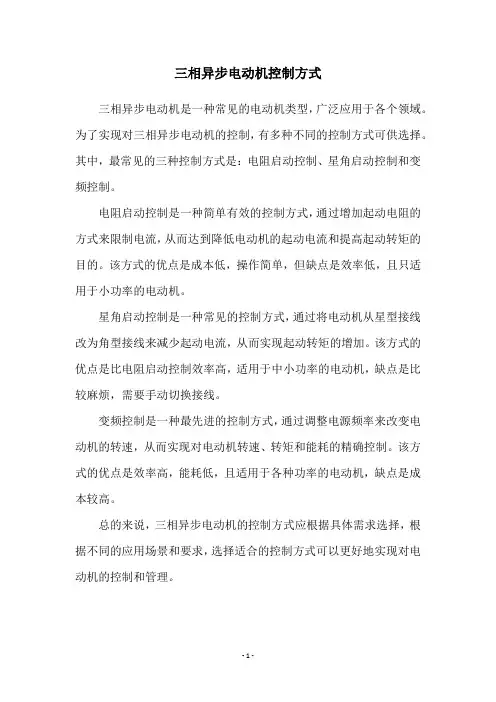

三相异步电动机控制方式
三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。

为了实现对三相异步电动机的控制，有多种不同的控制方式可供选择。

其中，最常见的三种控制方式是：电阻启动控制、星角启动控制和变频控制。

电阻启动控制是一种简单有效的控制方式，通过增加起动电阻的方式来限制电流，从而达到降低电动机的起动电流和提高起动转矩的目的。

该方式的优点是成本低，操作简单，但缺点是效率低，且只适用于小功率的电动机。

星角启动控制是一种常见的控制方式，通过将电动机从星型接线改为角型接线来减少起动电流，从而实现起动转矩的增加。

该方式的优点是比电阻启动控制效率高，适用于中小功率的电动机，缺点是比较麻烦，需要手动切换接线。

变频控制是一种最先进的控制方式，通过调整电源频率来改变电动机的转速，从而实现对电动机转速、转矩和能耗的精确控制。

该方式的优点是效率高，能耗低，且适用于各种功率的电动机，缺点是成本较高。

总的来说，三相异步电动机的控制方式应根据具体需求选择，根据不同的应用场景和要求，选择适合的控制方式可以更好地实现对电动机的控制和管理。

- 1 -。

三相异步电动机的电气控制项目情境创设在各行各业广泛使用的电气设备和生产机械中，其自动控制线路大多以各类电动机或者其他执行电器为被控对象。

根据一定的控制方式用导线把继电器、接触器、按钮、行程开关、保护元件等器件连接起来组成的自动控制线路，通常称作电器控制线路。

其作用是对被控对象实现自动控制，以满足生产工艺的要求和实现生产过程自动化。

三相笼型异步电动机由于结构简单、价格便宜、坚固耐用等优点获得了广泛应用。

在生产实际中，它的应用占到了使用电机的80％以上。

所以本章主要讲解三相笼型异步电动机的控制线路。

三相笼型异步电动机的控制线路大都由继电器、接触器和按钮等有触点的电器组成。

下面介绍基本的控制线路。

一、项目基本技能根据生产机械的工作性质及加工工艺要求，利用各种控制电器的功能，实现对电动机的控制，其控制线路是多种多样的。

然而任何控制线路，包括最复杂的线路都是由一些比较简单的、基本的控制线路所组成的，所以熟悉和掌握基本控制线路是学习、阅读和分析电气控制线路的基础。

常见的基本控制线路的主要任务是承担电动机的供电和断电，另外还担负着电动机的保护任务。

当电动机或电源发生故障时，控制电路应能发出信号或自动切除电源，以避免事故进一步扩大。

任务一电动机的点动与连续运行控制一、电动机的点动控制机械设备中如机床在调整刀架、试车，吊车在定点放落重物时，常常需要电机短时的断续工作，即需要按下按钮，电动机就转动，松开按钮，电动机就停转。

实现这种动作特点的控制就叫点动控制。

如图2-1所示为采用带有灭弧装置的交流接触器的点动控制线路图。

此电路是由刀开关QS，熔断器FU，启动按钮SB，接触器KM及电动机M组成的。

接触器的主触头是串接在主线路中的。

工作原理：合上开关QS，按下启动按钮SB，接触器线圈KM得电，，使衔铁吸合，带动接触器常开主触头闭合，电机运转；当松开启动按钮SB，接触器线圈断电，电机停止转动。

图2-1 点动控制线路二、电动机的自锁连续控制图2-2 自锁连续控制线路在要求电动机启动后能连续运转时，采用点动正转控制就不行，为实现电动机的连续运转，可采用接触器自锁正转控制线路。

三相异步电动机的点动和自锁控制一、实验目的1．进一步熟悉三相异步电动机、交流接触器、热继电器、按钮的结构、作用和接线。

2．培养电气线路安装接线并进行操作的能力。

3．加深理解点动和自锁控制的原理。

二、实验原理 1．点动控制点动控制是用按钮和接触器控制三相异步电动机的最简单的控制线路，其原理如图1所示。

线路的动作原理如下： 合上电源开关QS起动：按住按钮SB （不松手） 接触器KM 线圈得电KM 主触点闭合 电动机M 接通三相交流电源，起动运转。

停止：松开按钮SB 接触器KM 线圈失电 KM 主触点断开 电动机M 脱离三相交流电源，自然停转。

2．具有过载保护的自锁控制电动机经过按钮起动后，要想在松开按钮后仍能连续运转，则必须在电路中加入“自锁”功能。

电动机在运转过程中，如果长期负载过大、频繁操作、或断相运行等都会引起电动机绕组过热，影响电动机的使用寿命，甚至会烧坏电动机。

因此，对电动机要采用过载保护，一般采用热继电器作为过载保护元件。

具有过载保护的自锁控制线路原理图如图2所示。

（1）自锁控制 线路的动作原理如下： 合上电源开关QS图1 点动控制线路 图2 具有过载保护的自锁控制线路辅助常开触点闭合自锁起动：按下SB2 KM线圈得电主触点闭合电动机M运转松开起动按钮SB2，由于并在SB2两端的KM辅助常开触点闭合自锁，控制回路仍保持接通，KM线圈依然通电，电动机M不会停转。

辅助常开触点断开，解除自锁停止：按下SB1 KM主触点断开电动机M停转（2）过载保护线路动作原理如下：电动机在运行过程中由于过载或其它原因使负载电流超过额定值时，经过一定时间，串接在主回路中的热继电器的热元件因受热弯曲，使串在控制回路中的常闭触点断开，切断控制回路，接触器KM的线圈断电，其主触点断开，电动机M脱离电源停止转动，达到了过载保护的目的。

三、实验设备四、实验内容与步骤1．点动控制实验(1) 开起控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转控制屏左侧端面上的调压器旋钮，将三相调压器电源输出的线电压调到220V，以后保持不变。

三相异步电动机的制动控制制动：就是给电动机一个与转动方向相反的转矩使它迅速停转(或限制其转速)。

制动的方法一般有两类：机械制动和电气制动。

机械制动：利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。

机械制动常用的方法有：电磁抱闸和电磁离合器制动。

电气制动：电动机产生一个和转子转速方向相反的电磁转矩，使电动机的转速迅速下降。

三相交流异步电动机常用的电气制动方法有能耗制动、反接制动和回馈制动。

一、反接制动1.反接制动的方法异步电动机反接制动有两种，一种是在负载转矩作用下使电动机反转的倒拉反转反接制动，这种方法不能准确停车。

另一种是依靠改变三相异步电动机定子绕组中三相电源的相序产生制动力矩，迫使电动机迅速停转的方法。

反接制动的优点是：制动力强，制动迅速。

缺点是：制动准确性差，制动过程中冲击强烈，易损坏传动零件，制动能量消耗大，不宜经常制动。

因此反接制动一般适用于制动要求迅速、系统惯性较大，不经常启动与制动的场合。

2.速度继电器（文字符号KS）速度继电器是依靠速度大小使继电器动作与否的信号，配合接触器实现对电动机的反接制动，故速度继电器又称为反接制动继电器。

感应式速度继电器是靠电磁感应原理实现触头动作的。

从结构上看，与交流电机类似，速度继电器主要由定子、转子和触头三部分组成。

定子的结构与笼型异步电动机相似，是一个笼型空心圆环，有硅钢片冲压而成，并装有笼型绕组。

转子是一个圆柱形永久磁铁。

速度继电器的结构原理图速度继电器的符号速度继电器的轴与电动机的轴相连接。

转子固定在轴上，定子与轴同心。

当电动机转动时，速度继电器的转子随之转动，绕组切割磁场产生感应电动势和电流，此电流和永久磁铁的磁场作用产生转矩，使定子向轴的转动方向偏摆，通过定子柄拨动触头，使常闭触头断开、常开触头闭合。

当电动机转速下降到接近零时，转矩减小，定子柄在弹簧力的作用下恢复原位，触头也复原。

常用的感应式速度继电器有JY1和JFZ0系列。

JY1系列能在3000r/min的转速下可靠工作。

三相异步电动机是工业中常用的电动机之一，其具有结构简单，维护成本低，运行可靠等特点。

在实际工业生产中，对于三相异步电动机的精细控制是非常重要的，点动连续控制是其中的一种重要控制方式。

本文将从三相异步电动机的基本原理、点动连续控制的概念、应用场景和控制方法等方面进行详细介绍。

1. 三相异步电动机的基本原理三相异步电动机是利用交流电的三相电流产生旋转磁场，从而驱动电机转动。

其基本原理可以简述为：当三相电源施加到电动机的定子绕组上时，由于三相电流的相位差，产生一个旋转的磁场。

这个旋转的磁场会感应出转子导体中感应电动势，从而在转子中产生电流，根据洛伦兹力的作用，电机开始转动。

三相异步电动机具有结构简单、使用可靠、成本低等优点，因此在工业生产中得到广泛应用。

2. 点动连续控制的概念点动连续控制是对三相异步电动机进行精细控制的一种方式，它主要应用于需要电机进行间歇性工作的场合。

点动控制是指通过控制电机的启动、停止和正反转等动作，实现对电机的简单控制。

而连续控制则是指在点动控制的基础上，通过对电机的转速、转矩等参数进行精细调节，实现对电机动作的连续稳定控制。

点动连续控制不仅可以提高电机的工作效率，还可以延长电机的使用寿命，因此在实际工业应用中得到广泛运用。

3. 点动连续控制的应用场景点动连续控制主要应用于需要电机进行间歇性工作的场合，例如：起重设备、输送带、挖掘机、冲床等。

在这些设备中，电机需要根据工艺要求进行启停、正反转以及精细的转速和转矩控制。

通过点动连续控制，可以实现这些设备的灵活操作，提高生产效率，减少能耗，降低设备损耗，从而达到节能减排的目的。

点动连续控制在现代工业生产中具有重要意义。

4. 点动连续控制的方法点动连续控制的方法主要包括硬件控制和软件控制两种。

硬件控制是指通过对电机的电气结构进行改造，增加启动、停止、正反转等控制装置，同时配合传感器和执行器，实现对电机的精细控制。

软件控制则是指通过对电机控制系统的软件进行优化和调整，利用现代控制理论和方法，对电机进行精准的控制。

教学能力大赛三相异步电动机的基本控制教案一、教学目标1. 了解三相异步电动机的基本原理和结构；2. 掌握三相异步电动机的基本控制方法；3. 能够运用控制技术实现三相异步电动机的起动、调速和制动。

二、教学内容1. 三相异步电动机的基本原理和结构1.1 三相异步电动机的工作原理1.2 三相异步电动机的结构组成2. 三相异步电动机的基本控制方法2.1 直接启动控制2.2 变压器启动控制2.3 电阻起动控制2.4 线圈反接起动控制2.5 自动启动控制2.6 电压调制调速控制2.7 频率调制调速控制2.8 脉宽调制调速控制3. 三相异步电动机的起动、调速和制动实现三、教学重点和难点1. 三相异步电动机的基本控制方法2. 三相异步电动机的起动、调速和制动实现3. 三相异步电动机的控制技术应用四、教学过程1. 三相异步电动机的基本原理和结构（45分钟）1.1 利用课件和实物模型介绍三相异步电动机的工作原理和结构组成；1.2 学生观看相关视瓶，加深对三相异步电动机的理解。

2. 三相异步电动机的基本控制方法（60分钟）2.1 介绍直接启动、变压器启动、电阻起动、线圈反接起动、自动启动等控制方法的原理和应用；2.2 学生分组讨论各种控制方法的优缺点，并针对性能够解决的问题。

3. 三相异步电动机的起动、调速和制动实现（75分钟）3.1 分析电压调制、频率调制、脉宽调制等调速控制技术的原理和实现方式；3.2 学生进行小组实验，设计并搭建三相异步电动机的控制系统，实现起动、调速和制动。

4. 总结和课堂讨论（30分钟）4.1 对三相异步电动机的基本控制方法和实现过程进行总结；4.2 学生展示实验成果，进行课堂讨论和问题答疑。

五、教学手段1. 课件展示：利用多媒体课件展示三相异步电动机的原理和控制方法；2. 实物模型：使用实物模型演示三相异步电动机的结构和工作过程；3. 视瓶教学：引导学生观看相关视瓶，加深对三相异步电动机的理解；4. 小组讨论：让学生分组进行讨论，促进互动和合作；5. 实验装置：提供实验装置，让学生进行实验操作，加深对控制技术的理解。
