三相异步电动机控制电路

三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

按下按钮SB，接触器KM开主触点接通，电动机定子接入三相电源起动运转。

松开按钮SB，接触器KM线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制KM线圈通电，与SB1并联的KM的辅助常开触点闭合，以保证松开按钮SB1后KM串联在电动机回路中的KM的主触点持续闭合，电动机连续运转，从而实现连续运转控制。

接触器KM线圈断电，与SB1并联的KM的辅助常开触点断开，以保证松开按钮SB2后KM线圈持续失电，串联在电动机回路中的KM的主触点持续断开，电动机停转。

与SB1并联的KM的辅助常开触点的这种作用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

a)起短路保护的是串接在主电路中的熔断器FU。

一旦电路发生短路故障，熔体立即熔断，电动机立即停转。

b)起过载保护的是热继电器FR。

当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM线圈断电，串联在电动机回路中的KM的主触点断开，电动机停转。

同时KM辅助触点也断开，解除自锁。

故障排除后若要重新起动，需按下FR的复位按钮，使FR的常闭触点复位（闭合）即可。

c)起零压（或欠压）保护的是接触器KM本身。

当电源暂时断电或电压严重下降时，接触器KM线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

2．正反转控制 1）．简单的正反转控制（1）正向起动过程。

按下起动按钮SB 1，接触器KM 1线圈通电，与SB 1并联的KM 1的辅助常开触点闭合，以保证KM 1线圈持续通电，串联在电动机回路中的KM 1的主触点持续闭合，电动机连续正向运转。

（2）停止过程。

三相异步电动机控制电路原理图解(一)电动机控制线路1控制原理：在图1电路中，当按一下三相异步电动机的控制按钮SB时，中间继电器K1线圈通电，3号线与6号线之间中间继电器K1的动断触点首先断开切断中间继电器K2线圈回路的（电源），然后4号线与5号线之间的动合触点闭合自锁，8号线与9号线之间中间继电器K1的动合触点闭合，接通接触器KM线圈的电源，接触器KM闭合并自锁，电动机M通电运转。

同时接触器KM在4号线与5号线之间动断触点断开，在6号线与7号线之间的动合触点闭合，为下一次按下控制按钮接通中间继电器K2做好准备。

松开控制按钮SB，中间继电器K1线圈失电释放，K1在4号线与5号线之间及8号线与9号线之间的动合触点，3号线与6号线之间和动断触点复位。

当再次按一下三相异步电动机的控制按钮SB时，中间继电器K2线圈通电，其在2号线与8号线之间及3号线与4号线之间的动断触点断开，接触器KM线圈失电，电动机M停止运转。

同时接触器KM在4号线与5号线之间动断触点复位闭合，在6号线与7号线之间及8号线与9号线之间的动合触点复位断开，为下一次起动电动机M做好准备。

电动机控制线路2控制原理在图5中，电动机按M1、M2的顺序起动;停止时，电动机按M2、M1的顺序停止。

即在起动时，只有当电动机M1起动运转后，电动机M2才能起动运转;在停止时，只有当电动机M2停止后电动机M1才能停止。

具体控制如下：按下电动机M1的起动按钮SB2，接触器KM1闭合并自锁，电动机M1起动运转，然后按下电动机M2的起动按钮SB4，接触器KM2闭合，电动机M2起动运转。

当需要电动机停止时，首先要按下电动机M2的停止按钮SB3，接触器KM2失电，5号线与7号线间接触器KM2的动合触点复位断开，再按下电动机M1的停止按钮SB1，接触器KM1才能失电，电动机M1才能停止转动。

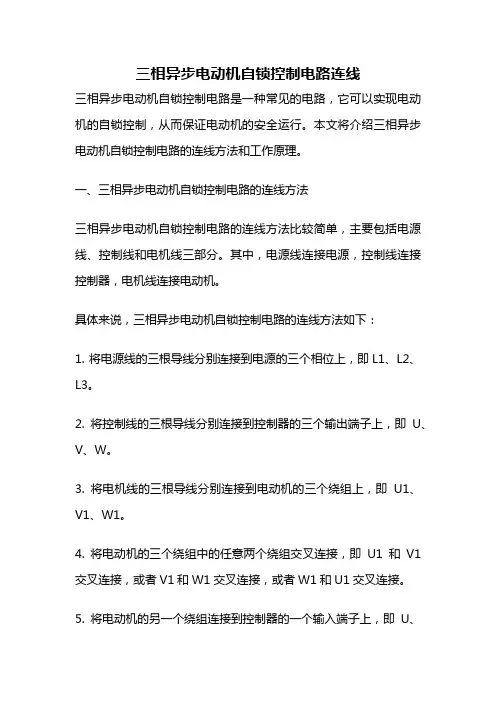

三相异步电动机自锁控制电路连线三相异步电动机自锁控制电路是一种常见的电路，它可以实现电动机的自锁控制，从而保证电动机的安全运行。

本文将介绍三相异步电动机自锁控制电路的连线方法和工作原理。

一、三相异步电动机自锁控制电路的连线方法三相异步电动机自锁控制电路的连线方法比较简单，主要包括电源线、控制线和电机线三部分。

其中，电源线连接电源，控制线连接控制器，电机线连接电动机。

具体来说，三相异步电动机自锁控制电路的连线方法如下：1. 将电源线的三根导线分别连接到电源的三个相位上，即L1、L2、L3。

2. 将控制线的三根导线分别连接到控制器的三个输出端子上，即U、V、W。

3. 将电机线的三根导线分别连接到电动机的三个绕组上，即U1、V1、W1。

4. 将电动机的三个绕组中的任意两个绕组交叉连接，即U1和V1交叉连接，或者V1和W1交叉连接，或者W1和U1交叉连接。

5. 将电动机的另一个绕组连接到控制器的一个输入端子上，即U、V或W。

6. 将控制器的另一个输入端子连接到电源的任意一个相位上，即L1、L2或L3。

7. 将控制器的输出端子连接到电动机的另一个绕组上，即U1、V1或W1。

8. 将控制器的自锁开关连接到电源的任意一个相位上，即L1、L2或L3。

以上就是三相异步电动机自锁控制电路的连线方法，下面将介绍它的工作原理。

二、三相异步电动机自锁控制电路的工作原理三相异步电动机自锁控制电路的工作原理比较简单，主要是通过控制器来控制电动机的启动和停止，从而实现电动机的自锁控制。

具体来说，当控制器的自锁开关关闭时，电源的电流无法通过控制器，电动机无法启动。

当控制器的自锁开关打开时，电源的电流可以通过控制器，控制器会将电流分配到电动机的不同绕组上，从而使电动机启动。

当电动机启动后，控制器会监测电动机的运行状态，如果电动机出现故障或者超载，控制器会自动停止电动机的运行，从而保护电动机的安全运行。

此时，控制器的自锁开关会自动关闭，电源的电流无法通过控制器，电动机无法再次启动，从而实现了电动机的自锁控制。

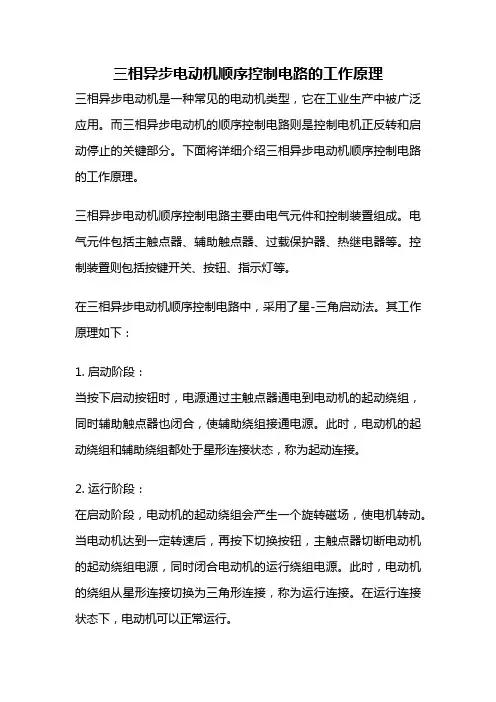

三相异步电动机顺序控制电路的工作原理三相异步电动机是一种常见的电动机类型，它在工业生产中被广泛应用。

而三相异步电动机的顺序控制电路则是控制电机正反转和启动停止的关键部分。

下面将详细介绍三相异步电动机顺序控制电路的工作原理。

三相异步电动机顺序控制电路主要由电气元件和控制装置组成。

电气元件包括主触点器、辅助触点器、过载保护器、热继电器等。

控制装置则包括按键开关、按钮、指示灯等。

在三相异步电动机顺序控制电路中，采用了星-三角启动法。

其工作原理如下：1. 启动阶段：当按下启动按钮时，电源通过主触点器通电到电动机的起动绕组，同时辅助触点器也闭合，使辅助绕组接通电源。

此时，电动机的起动绕组和辅助绕组都处于星形连接状态，称为起动连接。

2. 运行阶段：在启动阶段，电动机的起动绕组会产生一个旋转磁场，使电机转动。

当电动机达到一定转速后，再按下切换按钮，主触点器切断电动机的起动绕组电源，同时闭合电动机的运行绕组电源。

此时，电动机的绕组从星形连接切换为三角形连接，称为运行连接。

在运行连接状态下，电动机可以正常运行。

3. 停止阶段：当按下停止按钮时，电源通过主触点器切断电动机的运行绕组电源，电动机停止运转。

顺序控制电路中的过载保护器和热继电器起到了保护电动机的作用。

当电动机过载或温度过高时，过载保护器和热继电器会自动切断电源，以保护电机不受损坏。

三相异步电动机顺序控制电路的工作原理可以简化为以下几个步骤：按下启动按钮，电动机的起动绕组和辅助绕组接通电源，电动机启动；达到一定转速后，按下切换按钮，电动机的绕组从星形连接切换为三角形连接，电动机进入运行状态；按下停止按钮，电动机停止运转。

过载保护器和热继电器可以保护电动机不受损坏。

通过对三相异步电动机顺序控制电路的工作原理的了解，我们可以更好地理解电动机的启动、运行和停止过程。

掌握顺序控制电路的工作原理，可以更有效地控制电动机的运行，提高生产效率和设备的可靠性。

三相异步电动机顺序控制电路是电动机控制的重要部分，它通过合理的电气元件和控制装置的组合，实现了电动机的正反转和启动停止功能。

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
