脉冲式火焰光度检测器(PFPD)
- 格式:doc
- 大小:33.00 KB
- 文档页数:5

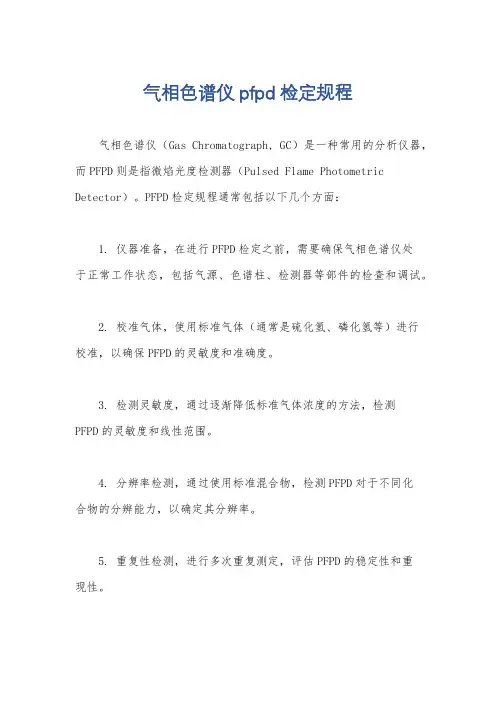

气相色谱仪pfpd检定规程
气相色谱仪(Gas Chromatograph, GC)是一种常用的分析仪器,而PFPD则是指微焰光度检测器(Pulsed Flame Photometric Detector)。
PFPD检定规程通常包括以下几个方面:
1. 仪器准备,在进行PFPD检定之前,需要确保气相色谱仪处
于正常工作状态,包括气源、色谱柱、检测器等部件的检查和调试。
2. 校准气体,使用标准气体(通常是硫化氢、磷化氢等)进行
校准,以确保PFPD的灵敏度和准确度。
3. 检测灵敏度,通过逐渐降低标准气体浓度的方法,检测
PFPD的灵敏度和线性范围。
4. 分辨率检测,通过使用标准混合物,检测PFPD对于不同化
合物的分辨能力,以确定其分辨率。
5. 重复性检测,进行多次重复测定,评估PFPD的稳定性和重
现性。
6. 环境影响检测,检测环境因素对PFPD的影响,如温度、湿度等。
7. 数据处理,对检定过程中获得的数据进行处理和分析,评估PFPD的性能是否符合规定的要求。
总的来说,PFPD检定规程涵盖了对仪器性能的全面评估,以确保其在实际分析中的准确性和可靠性。
这些步骤需要严格按照规程进行操作,以保证检定结果的准确性和可靠性。
同时,检定规程的制定也需要考虑到相关的标准和法规要求,以确保检定结果的合法有效。

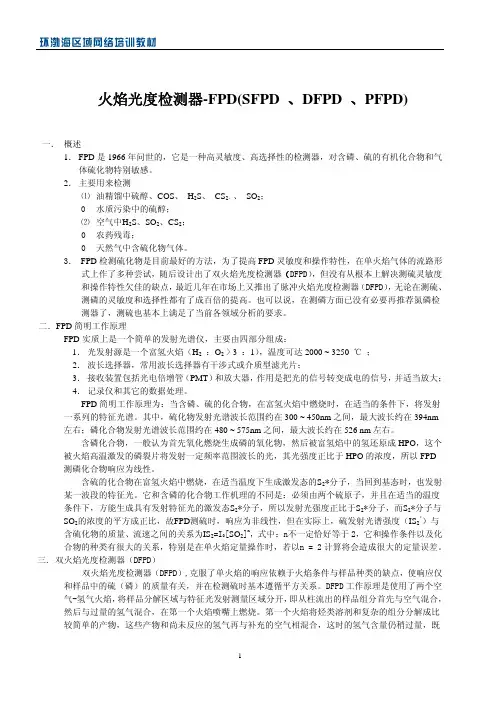

火焰光度检测器-FPD(SFPD 、DFPD 、PFPD)一.概述1.FPD是1966年问世的,它是一种高灵敏度、高选择性的检测器,对含磷、硫的有机化合物和气体硫化物特别敏感。
2.主要用来检测⑴ 油精馏中硫醇、COS、H2S、 CS2、、 SO2;0水质污染中的硫醇;⑵ 空气中H2S、SO2、CS2;0农药残毒;0天然气中含硫化物气体。
3.FPD检测硫化物是目前最好的方法,为了提高FPD灵敏度和操作特性,在单火焰气体的流路形式上作了多种尝试,随后设计出了双火焰光度检测器(DFPD),但没有从根本上解决测硫灵敏度和操作特性欠佳的缺点,最近几年在市场上又推出了脉冲火焰光度检测器(DFPD),无论在测硫、测磷的灵敏度和选择性都有了成百倍的提高。
也可以说,在测磷方面已没有必要再推荐氮磷检测器了,测硫也基本上满足了当前各领域分析的要求。
二.FPD简明工作原理FPD实质上是一个简单的发射光谱仪,主要由四部分组成:1.光发射源是一个富氢火焰(H2:O2> 3 :1),温度可达2000 ~ 3250 ℃;2.波长选择器,常用波长选择器有干涉式或介质型滤光片;3.接收装置包括光电倍增管(PMT)和放大器,作用是把光的信号转变成电的信号,并适当放大;4.记录仪和其它的数据处理。
FPD简明工作原理为:当含磷、硫的化合物,在富氢火焰中燃烧时,在适当的条件下,将发射一系列的特征光谱。
其中,硫化物发射光谱波长范围约在300 ~ 450nm之间,最大波长约在394nm 左右;磷化合物发射光谱波长范围约在480 ~ 575nm之间,最大波长约在526 nm左右。
含磷化合物,一般认为首先氧化燃烧生成磷的氧化物,然后被富氢焰中的氢还原成HPO,这个被火焰高温激发的磷裂片将发射一定频率范围波长的光,其光强度正比于HPO的浓度,所以FPD 测磷化合物响应为线性。
含硫的化合物在富氢火焰中燃烧,在适当温度下生成激发态的S2*分子,当回到基态时,也发射某一波段的特征光。
PFPD检测器1.PFPD描述脉冲式火焰光度检测器(PFPD)是最新设计的火焰光度检测器。
最适合于含硫和磷化合物的选择性检测。
PFPD检测器也能够选择性的测定28种特定的元素。
和标准的FPD测s比较,PFPD可获得更高的检测限(10倍),更大的选择性(10-1000),更强的可靠性和更低的操作成本。
它的双通道模拟输出功能允许S和P,S和C或任意两种元素产生的信号同时输出。
操作原理:PFPD主要使用反应气体未端的扩散火焰。
火焰中气相反应的结果, 使一些分子产生特征的发射光谱及发射的延迟。
种不同的发射光谱及延迟可以用于增强PFPD的选择性减少噪音, 提高检测灵敏度。
由于使用不连续扩散火焰,燃烧室所用气体流量大大降低( 大约1/10 )。
另外, 电子门脉冲性能使噪音控制在门脉冲窗口之外,进一步增强了检测器的性能。
主要测定的28种元素S, P (主要应用)C, N, As, Br, Pb (关键应用)B, Al, Si, V, Cr, Mn, Fe, Ni, Cu, Ga, Ge, Se, Ru, Rh, In,Sb, Te, W, Bi, Eu(其他应用)2. 火焰脉冲步骤PFPD的火焰脉冲是因为氢气和空气的流速不能承受火焰的连续燃烧。
火焰脉冲包含四个步骤:■充满:空气和氢气混合并在两处进入燃烧室。
部分燃烧气与柱馏出物向上移动进入燃烧室,另一股气流经过石英室外围进入点火室。
■点火:点火室含有一个连续加热的点火线圈,当混合燃烧气到达点火室时,点火开始。
■延烧:燃烧的火焰自点火室向下延烧至燃烧室,当延烧至底部时火焰熄灭。
值此延烧阶段,自色谱柱进入燃烧室的待测分子在火焰中被分解为简单的分子或原子。
■光激发:从延烧过程至结束,感兴趣的样品原子经过反应形成电子激发态,此时火焰熄灭,火焰背景发射在延烧后约0.3毫秒时完成,而硫磷分子碎片的发射要经历较长时间。
这种籍发射时间的不同而分离讯号的做法增强了PFPD的选择性与灵敏度。
5380型脉冲火焰光度检测器操作手册通告本手册所含资料可能更新,不再通告。
OI Analytical 将不对本手册所含错误或对于附带的或随后产生的与装备、性能有关的损害或本手册的使用负责。
在未经OI Analytical的编者同意之前,本手册的章节不得复制、拍照或翻译成其它语种。
保修期OI Analytical保证每台5380型脉冲式火焰光度检测器及其选配设备(外部个人计算机除外),在正常使用的情况下,在一年服务期内,在材料和工艺上不出现问题。
从OI Analytical购买的外部个人计算机,保证通过厂方购买。
由OI Analytical安装的设备的保修期自安装之日起,所有其它设备的保修期从发货之日起。
如果在交货后买方推延安装90天以上,那么保修期从发货的第91天算起。
保修期仅对最初的买方推延。
在保修期内证明设备有故障,OI Analytical将在它的选择方案中予以修理或更换,设备返回OI Analytical的费用由买方付。
修理部件、工时和返回顾客的运费由OI Analytical负担。
运输费用计入买主费用中。
由OI Analytical设计的软件和硬件,用于外部计算机主机时,当正确安装之后,将执行其编程指令。
OI Analytical不保证外部计算机主机、软件或硬件的操作不中断或无错误。
消耗品保修30天(仅部件),并且对于延长的保修和服务合同无效。
本保证不适于由以下原因产生的故障:●买主维护或操作不当。
●买主提供的附件或消耗品。
●买主修改或错用。
●环境条件之外操作和电子产品规格。
●准备的场地不适合。
●买主引起的污染或泄漏。
上述保证代替所有其它的保证,表示或暗示,但不包括限定于商品性能、适应性或适于任何特殊目的或应用的任何保证。
OI Analytical将不对任何特殊的、偶然的或随之发生的损害负责(不管是在合同、TORT、还是在其它方面)。
5380型脉冲火焰光度检测器(PFPD)操作手册目录表1章简介检测器结构操作原理特点规格适应性和安全信息2章组成原理5380型检测器部件-装配视图5380型检测器部件-部件分解图5380型检测器控制器-前视图5380型检测器控制器-后视图3章Winpulse软件说明Winpulse主屏概观Winpulse菜单系统菜单特征附助Winpulse屏4章安装安装PFPD组件安装PFPD到6890阀箱安装PFPD控制器安装气路准备操作安装软件5章操作PFPD系统的启动燃烧管流量的优化PFPD 选择性和灵敏度的优化将熄灭降至最小同时检测磷和硫检测PFPD 性能6章维修换燃烧管点火器部件的测试和更换更换光学部件5380型PFPD 的清洗7章故障8章更换备件9章术语表文献附录A:光电倍增管和滤光片配置附录B:检测限的测定附录C:双门脉冲性能及α的计算附录D:噪音源和输出信号附录E:专用附件索引1章:简介OI Analytical 5380型脉冲火焰光度检测器(PFPD)是火焰光度检测器设计的最新进展,优化了对硫、磷和其它化合物的选择性检测。
火焰光度检测器工作原理火焰光度检测器(FPD)是由氢气—空气火焰燃烧器、选择火焰发出光的波长光学滤光片以及检测光辐射强度的光电倍增管构成的系统。
工作原理:1、火焰光度检测器(FPD)通过化合物在火焰中燃烧并发出特定波长的光来检测这些化合物。
它是一种火焰光辐射检测器,由氢气—空气火焰燃烧器、监视产生火焰辐射的光学窗口、选择检测光波长的光学滤光器、测量光强度的光电倍增管以及测量光电倍增管输出电流的电位计构成。
2、该检测器的火焰辐射光强度和波长取决于火焰燃烧器的构造,以及进入检测器的气体的流量。
假如燃烧器的构造和气体流量选择恰当,火焰光度检测器(FPD)通常可以实现选择性检测,在抑制一些分子发射的同时提高另一些分子的发射强度。
3、正常情况下,典型的火焰光度检测器(FPD)火焰的温度不会高到导致火焰中原子大量发射。
相反,火焰光度检测器(FPD)火焰的光辐射,是由火焰中原子或分子的重新结合产生的分子发射光谱或连续辐射。
对于硫元素的检测,通常检测S2分子产生的光辐射。
而对于磷元素的检测,通常检测的是HPO*分子产生的光辐射。
一般的碳氢化合物会阻拦这种光辐射,紧要包括CH和C2分子的分子发射带状光谱和CO+O→CO2+hv产生的连续辐射。
4、火焰光度检测器(FPD)通常使用氢气—空气扩散火焰或者氢气—氧气扩散火焰。
在这种扩散火焰中,氢气和氧气不会立刻混合,因此,对于不同温度或化合物,这些火焰都会表现出显著的空间变化。
氢气—空气火焰中紧要的化学物种是H,O,和OH火焰激发。
这些具有高度活性的物质在分解引入的样品和光发射的副产物这两个过程中都扮演侧紧要角色。
HPO和S2分子系统的光学发射来自于火焰光度检测器(FPD)火焰的富氢区域,而碳氢化合物中CH 和C2分子的光发射紧要来源于富氧区域。
只有当火焰光度检测器(FPD)火焰所处的环境中,氢的含量超过了用于供应完全燃烧的氧的含量时,硫和磷的选择性检测才能达到最高灵敏度。

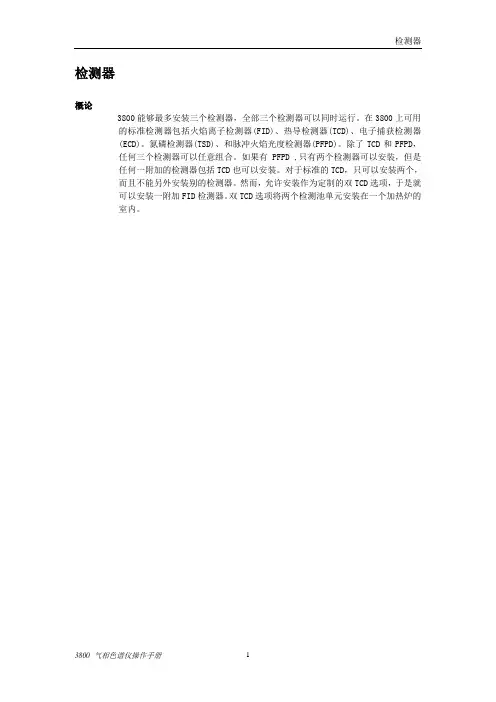

检测器概论3800 能够最多安装三个检测器,全部三个检测器可以同时运行。
在3800上可用的标准检测器包括火焰离子检测器(FID)、热导检测器(TCD)、电子捕获检测器(ECD)。
氮磷检测器(TSD)、和脉冲火焰光度检测器(PFPD)。
除了TCD和PFPD,任何三个检测器可以任意组合。
如果有PFPD ,只有两个检测器可以安装,但是任何一附加的检测器包括TCD也可以安装。
对于标准的TCD,只可以安装两个,而且不能另外安装别的检测器。
然而,允许安装作为定制的双TCD选项,于是就可以安装一附加FID检测器。
双TCD选项将两个检测池单元安装在一个加热炉的室内。
热导检测器热导检测器(TCD )直接被安装在3800的柱温箱的顶部。
TCD PC板被安装在仪器的左侧面板里的电路板舱内。
TCD的操作参数在3800键盘上设置。
这些参数包括:载气类型,检测器温度,范围,温度限制,灯丝温度和TCD平衡。
载气流量在气体面板上控制。
初始设定如下进行TCD的初始设定。
注意,TCD 是双通道检测器要求具有载气的样品流路以及同样的参比流路。
每个通道都能被利用作为样品流路,但是无论如何TCD的调整有两个参数需要在用TCD分析之前设置。
这些是载气的选择和灯丝温度限制。
通过按压调整键访问下列的页面:随着使用的延续,灯丝会慢慢地氧化,阻抗也会增加。
在某些时候,你的色谱图中最大的峰变成平顶,这表明灯丝保护软件已经被激活。
为了调整由于灯丝阻抗带来的变化,即使灯丝温度设定在390℃之下,也设定灯丝温度限制为490℃。
TCD 灯丝在GC中被自动地保护。
如果检测到载气流动已停止或灯丝电流太低,GC在四分钟之后将会关上灯丝电流。
同时, 当发现载气只通过检测器一侧的检测池,而没有从另一个通过时,(例如隔垫或色谱柱没有安装,或者一侧检测池存在泄漏而另一侧没有泄漏),GC 也会关闭灯丝电流。
如果你选择氦或者H2作为载气,GC就以标准方法操作来保护TCD 灯丝。

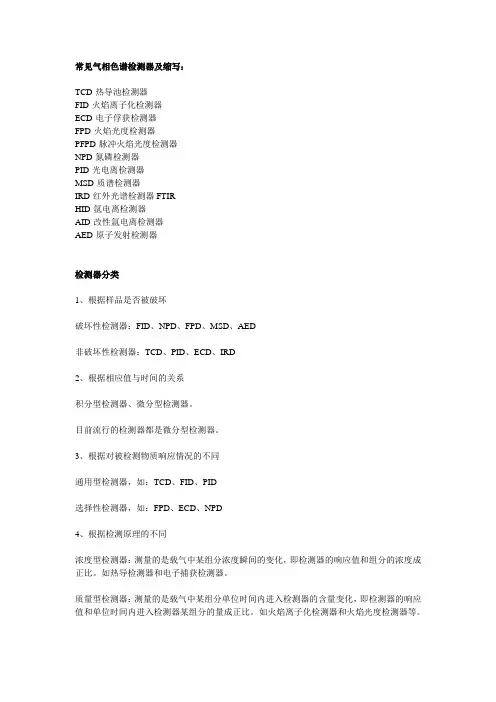

常见气相色谱检测器及缩写:TCD-热导池检测器FID-火焰离子化检测器ECD-电子俘获检测器FPD-火焰光度检测器PFPD-脉冲火焰光度检测器NPD-氮磷检测器PID-光电离检测器MSD-质谱检测器IRD-红外光谱检测器FTIRHID-氩电离检测器AID-改性氩电离检测器AED-原子发射检测器检测器分类1、根据样品是否被破坏破坏性检测器:FID、NPD、FPD、MSD、AED非破坏性检测器:TCD、PID、ECD、IRD2、根据相应值与时间的关系积分型检测器、微分型检测器。
目前流行的检测器都是微分型检测器。
3、根据对被检测物质响应情况的不同通用型检测器,如:TCD、FID、PID选择性检测器,如:FPD、ECD、NPD4、根据检测原理的不同浓度型检测器:测量的是载气中某组分浓度瞬间的变化,即检测器的响应值和组分的浓度成正比。
如热导检测器和电子捕获检测器。
质量型检测器:测量的是载气中某组分单位时间内进入检测器的含量变化,即检测器的响应值和单位时间内进入检测器某组分的量成正比。
如火焰离子化检测器和火焰光度检测器等。
凡非破坏性检测器,均为浓度性检测器。
、表征检测器性能的指标检测器的性能指标包括:灵敏度、检出限、线性范围、响应速度、稳定性、选择性。
1、回顾:噪声和漂移噪声:由于各种原因引起的基线波动,称基线噪声。
噪声分为短期噪声和长期噪声两类。
漂移:基线随时间单方向的缓慢变化,称基线漂移。
2、灵敏度和检出限灵敏度:是指通过检测器物质的量变化时,该物质响应值的变化率。
检出限:产生2倍噪音信号时,单位体积的载气在单位时间内进入检测器的组分量。
注意,目前比较公认的是3倍。
灵敏度和检出限是从两个不同角度表示检测器对物质敏感程度的指标。
灵敏度越大、检出限越小,检测器性能越好。
在实际工作中,由于检测器不可能单独使用,它总是与柱、气化室、记录器及连接管道等组成一个色谱体系。
因此提出了最小检测量来代替检出限。
最小检测量指产生2倍噪声峰高时,色谱体系(即色谱仪)所需的进样量(目前也是3倍?)。
火焰光度检测器F P D 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]火焰光度检测器-FPD(SFPD 、DFPD 、PFPD)一.概述1. FPD是 1966年问世的,它是一种高灵敏度、高选择性的检测器,对含磷、硫的有机化合物和体硫化物特别敏感。
2.主要用来检测⑴ 油精馏中硫醇、COS、 H2S、 CS2、 SO2;0 水质污染中的硫醇;⑵ 空气中H2S、SO2、CS2;0 农药残毒;0 天然气中含硫化物气体。
3. FPD检测硫化物是目前最好的方法,为了提高 FPD灵敏度和操作特性,在单火焰气体的流路式上作了多种尝试,随后设计出了双火焰光度检测器(DFPD),但没有从根本上解决测硫灵敏和操作特性欠佳的缺点,最近几年在市场上又推出了脉冲火焰光度检测器(DFPD),无论在测测磷的灵敏度和选择性都有了成百倍的提高。
也可以说,在测磷方面已没有必要再推荐氮磷检测器了,测硫也基本上满足了当前各领域分析的要求。
二.FPD简明工作原理FPD实质上是一个简单的发射光谱仪,主要由四部分组成:1.光发射源是一个富氢火焰(H2 :O2> 3 :1),温度可达2000 ~ 3250 ℃ ;2.波长选择器,常用波长选择器有干涉式或介质型滤光片;3.接收装置包括光电倍增管(PMT)和放大器,作用是把光的信号转变成电的信号,并适当放大4.记录仪和其它的数据处理。
FPD简明工作原理为:当含磷、硫的化合物,在富氢火焰中燃烧时,在适当的条件下,将发射一系列的特征光谱。
其中,硫化物发射光谱波长范围约在 300 ~ 450nm之间,最大波长约在 39左右;磷化合物发射光谱波长范围约在 480 ~ 575nm之间,最大波长约在 526 nm左右。
含磷化合物,一般认为首先氧化燃烧生成磷的氧化物,然后被富氢焰中的氢还原成 HPO,这个被火焰高温激发的磷裂片将发射一定频率范围波长的光,其光强度正比于 HPO的浓度,所以 FP 测磷化合物响应为线性。
第一部分前言1.1 概述标题页码PFPD描述………………………………………………1-1PFPD操作理论…………………………………………1-4PFPD的指标……………………………………………1-11氮或其它元素的操作………………………………….1-111.2 PFPD描述脉冲式火焰光度检测器(PFPD)是气相色谱检测器大家族中基于火焰燃烧的新成员。
PFPD操作于脉冲火焰而不是传统的连续火焰,且较传统的火焰光度检测器提供了大量改进:提高了检测限提高了选择性(相对于碳氢化合物)降低了氢气和空气的消耗1.2.1 PFPD基本部件PFPD装配PFPD电路PFPD气路1.2.1 PFPD部件特点注:部件9的尖面朝下。
条描述功能1 点火线圈组件提供点燃火焰的热量。
2 光电倍增管(PMT)将火焰发射的光转化为用于测量的电流。
3 点火帽固定点火线圈并降低来自点火线圈的反射光。
4 检测器塔支持光学部件、石英燃烧管以及点火帽。
5 石英燃烧室一个带有内表面并能使柱馏出物充满其中用于燃烧,传输发射光的石英管。
6 检测器座支持检测器塔,固定色谱柱于检测器上。
7 光管使燃烧区域发出的光通过滤光片和光电倍增管(PMT)8 燃烧室支持支持并固定石英燃烧管于检测器塔内。
9 燃烧室支持密封圈密封燃烧室支持与检测器座。
10 H2-Air中心流速入口氢气与空气混合物从此进入并从燃烧管之间通过。
11 H2-Air旁路入口氢气与空气混合物从此进入并从燃烧管外壁通过并进入点火腔。
12 AIR2入口空气2从此进入并与外壁气体混合。
13 铝垫圈,上密封点火帽与检测器塔。
14 铝垫圈,下密封检测器塔与检测器基座。
15 内内六角螺丝,9/64″固定点火帽至检测器塔。
16 内内六角螺丝,8/32×1 1/2″固定检测器塔至检测器基座。
18 十字螺丝,8/32×3/8″固定光电倍增管组件至支撑隔板。
1.2.3 PFPD电路板的特点注:此处缺一页原文1.3 PFPD操作理论脉冲式火焰光度检测器(PFPD)是包括火焰离子化(FID)、热离子(TSD)和传统的火焰光度检测器(FPD)等气相色谱检测器大家族中基于火焰燃烧的新成员。
火焰光度检测器-FPD(SFPD 、DFPD 、PFPD)一.概述1.FPD是1966年问世的,它是一种高灵敏度、高选择性的检测器,对含磷、硫的有机化合物和体硫化物特别敏感。
2.主要用来检测⑴ 油精馏中硫醇、COS、H2S、CS2、SO2;0 水质污染中的硫醇;⑵ 空气中H2S、SO2、CS2;0 农药残毒;0 天然气中含硫化物气体。
3.FPD检测硫化物是目前最好的方法,为了提高FPD灵敏度和操作特性,在单火焰气体的流式上作了多种尝试,随后设计出了双火焰光度检测器(DFPD),但没有从根本上解决测硫灵敏和操作特性欠佳的缺点,最近几年在市场上又推出了脉冲火焰光度检测器(DFPD),无论在测测磷的灵敏度和选择性都有了成百倍的提高。
也可以说,在测磷方面已没有必要再推荐氮磷检测器了,测硫也基本上满足了当前各领域分析的要求。
二.FPD简明工作原理FPD实质上是一个简单的发射光谱仪,主要由四部分组成:1.光发射源是一个富氢火焰(H2 :O2> 3 :1),温度可达2000 ~ 3250 ℃ ;2.波长选择器,常用波长选择器有干涉式或介质型滤光片;3.接收装置包括光电倍增管(PMT)和放大器,作用是把光的信号转变成电的信号,并适当放4.记录仪和其它的数据处理。
FPD简明工作原理为:当含磷、硫的化合物,在富氢火焰中燃烧时,在适当的条件下,将发射一系列的特征光谱。
其中,硫化物发射光谱波长范围约在300 ~ 450nm之间,最大波长约在 39左右;磷化合物发射光谱波长范围约在480 ~ 575nm之间,最大波长约在526 nm左右。
含磷化合物,一般认为首先氧化燃烧生成磷的氧化物,然后被富氢焰中的氢还原成HPO,这被火焰高温激发的磷裂片将发射一定频率范围波长的光,其光强度正比于HPO的浓度,所以 F 测磷化合物响应为线性。
含硫的化合物在富氢火焰中燃烧,在适当温度下生成激发态的S2*分子,当回到基态时,也发某一波段的特征光。
脉冲式火焰光度检测器(PFPD)脉冲式火焰光度检测器(PFPD)是最新设计的火焰光度检测器。
最适合于含硫和磷化合物的选择性检测. PFPD检测器也能够选择性的测定28种特定的元素。
和标准的FPDs较,PF PD可获得更高的检测限(10倍),更大的选择性(10-1000),更强的可靠性和更低的操作成本。
它的双通道模拟输出功能允许S和P,S和C或任意两种元素产生的信号同时输出。
操作原理:PDPF主要使用反应气体未端的扩散火焰。
火焰中气相反应的结果, 使一些分子产生特征的发射光谱及发射的延迟。
种不同的发射光谱及延迟可以用于增强PFPD的选择性减少噪音,提高检测灵敏度。
由于使用不连续扩散火焰,燃烧室所用气体流量大大降低( 大约1/10 )。
另外, 电子门脉冲性能使噪音控制在门脉冲窗口之外,进一步增强了检测器的性能。
主要测定的28种元素S, P (主要应用)C, N, As, Br, Pb (关键应用)B, Al, Si, V, Cr, Mn, Fe, Ni, Cu, Ga, Ge, Se, Ru, Rh, In,Sb, Te, W, Bi, Eu(其他应用)OI公司的PFPD检测器可以配置到任何进口的GC上.1.更高的灵敏度使用窄口径毛细柱(0.25mm内径) 可得到的最小检测限为硫:2x10-13 g S/sec,磷:1x10-14 g P/sec和氮:2x10-12g N/sec。
若使用大口径毛细柱(0.53mmID),灵敏度会略有降低,但此检测限要高出任何FPD的结果。
其出众的灵敏度可归功于:A. 由于时间过滤使得火焰背景和化学噪音降低;B. 由于电流控制,使得暗电流降低;C. 由于低燃烧气流量和更小的燃烧室体积可得到更高的信号强度;D. 使用波长范围更宽的滤光片;PFPD对磷的检测灵敏度相当于或高于NPD,且没有峰拖尾及长时间的稳定预热问题,它还有选择性检测C和N的优势。
PFPD硫模式的检测限大致和硫化学荧光检测器(SCD)相等。
PFPD检测器目前,随着分析技术的不断提高,硫的分析手段越来越多,分析方法越来越完善,分析的准确性和快速性也越来越高。
但对于超低硫的分析却一直没有很好的办法,公认的比较准确、快速的库仑分析方法对于小于0.5ppm的样品也显得力不从心。
而在实际工作中有很多的样品需要准确分析低于0.5ppm的硫含量,如工艺比较先进的连续重整装置所使用的精制油的硫含量要求在0.2~0.5ppm之间,根本无法使用库仑法进行分析。
下面向大家介绍一种目前较为先进的分析方法:用带PFPD检测器的色谱法进行分析。
根据本人的实际使用经验,使用PFPD检测器,对于色谱分离出的单一的硫化物峰可以准确分析到0.05ppm左右,对超低硫效果十分不错,而且分析速度较快,对于汽油组分只需半个小时左右。
下面从六个方面对PFPD 检测器进行介绍,以便大家能了解这一分析技术。
1 、什么是PFPD?脉冲式火焰光度检测器(The Pulsed Flame Photometric Dectector,PFPD)是基于火焰燃烧的气相色谱检测器大家族中的新成员。
PFPD操作于脉冲火焰而不是传统的连续火焰,且较传统的火焰光度检测器提供了大量改进:▲提高了检出限▲提高了选择性(相对于碳氢化合物)▲降低了氢气和空气的消耗2 、PFPD的操作原理与传统的FPD检测器相比,PFPDj检测器在操作时通过将空气和氢气的流速限制到大约只有FPD的十分之一,从而显著地改善了检出性和选择性。
在这样低的流速下根本无法形成连续的火焰,这样燃烧室和点火室就会充满空气和氢气的混合气体,当混合气体进入点火室后就会被点燃,火焰向下蔓延进入燃烧室,到达燃烧室的底座时就会熄灭。
然后检测器又会重新充满混合的可燃气,重复上面的过程,一直这样周而复始地进行下去。
PFPD的火焰是脉冲式的而不是连续燃烧主要是因为氢气和空气的流速不能维持火焰的连续燃烧。
整个火焰脉冲过程包含以下四个阶段:▲填充:空气和氢气混合并从两处进入燃烧室。
合成氨生产中的PFPD检测器运用本文通过利用PFPD检测器在测定硫化物方面克服了灵敏度和操作的方面的缺点,满足了生产过程中对于合成氨系统对硫化物的分析要求。
标签:合成氨;PFPD;检测器在合成氨系统过程中,通常会利用低温的甲醇洗后的净化气中要求硫化氢和要低于0.1ppm,因为如果硫含量过高会导致合成氨触煤中毒,最终会影响煤活性,缩短使用时间最终会导致企业受到一定程度的经济损失。
除此之外,硫化物也会使生产管道受到腐蚀性作用,对于系统中的硫化物进行准确分析,而传统的FPD检测器在硫化物测定方面灵敏度比较低,而且操作比较復杂,利用脉冲火焰光度检测器能够很好的解决这些问题,提高检测的灵敏度,而且选择性也会有所提高,满足合成氨系统对于硫化物的分析要求。
1 PFPD脉冲式火焰光度检测器是利用火焰燃烧的气象色谱检测器原理,所使用的脉冲火焰并不是传统的连续火焰,而且相比传统的火焰光度检测器来说有了很大程度的改进。
首先,检出限,选择性都有所提高,而且能够大大减少氢气和空气的消耗量。
与传统的FPD检测器相比,在较低的流速下无法进行连续性的火焰,这样燃烧室和点火室会充满氢气和空气混合体,该混合体再进入点火室后会被点燃,火焰向下蔓延燃烧室之后到达燃烧室,并且直至到达底座会立即熄灭,然后检测器又会重新充满可燃气体,并重复进行上述的操作。
PFPD检测器的火焰是脉冲式的,并不是连续性的燃烧,但主要是由于空气和氢气的流速不能维持火焰的燃烧过程,整个火焰脉冲包含四个阶段,首先第一步为填充阶段,主要是将空气和氢气这两种气体混合,并从两处进入燃烧室,一部分燃烧起会与柱馏出物混合向上流动进入石英的燃烧管中,而另一部分气体的通过石英燃烧管的外周进入点火室,第二阶段点火,点火室中存在能够连续性加热的线圈,当气体燃烧达到点火线圈时,就会被点燃,第三阶段为蔓延阶段,燃烧的火焰会持续向下延伸直到进入燃烧室,当火焰达到燃烧室的底部时就会熄灭,在该阶段色谱柱进入燃烧室的分子在火焰可以被分解为简单的原子和分子,第四阶段为激发阶段,经过火焰蔓延以及之后的蔓延阶段后,一些待研究的样品原子可以通过进一步的反应形成带电的激发态,各种激发态的粒子会发出光,火焰背景发射在蔓延结束之后不到零点三秒就会完成,而诸如硫这种分子发射相对时间较长一些,利用时间的不同使得PFPD检测气的检出性和谐选择性都得以提高。
在程序升温时,导致出现不规则基线的原因有哪些?(1)提出问题组成复杂的样品,常需要用程序升温来分别。
由于在恒温条件下,假如柱温较低,则低沸点组分分别较好,而高沸点组分保留时光会很长,且简单造成峰展宽,甚至滞留在色谱柱中造成柱残留污染;反之,当柱温太高时,低沸点组分又难以分别。
程序升温既能保证各待测组分的良好分别,又能缩短分析时光。
但是,在程序升温时,有时会浮现不规章的基线,如何解决呢?(2)分析缘由程序升温分析时,造成基线不规章,与气路、检测器、进样口有一定关系,详细有如下缘由:①载气泄漏;②载气压力不足;③载气有杂质或气路污染;④载气流速不在仪器最大/最小限定范围之内(包括FID用氢气和空气);⑤色谱柱流失或污染;⑥进样口隔垫流失;⑦进样针污染;⑧检测器污染。
(3)解决计划程序升温分析时,浮现不规章基线的解决办法如下。
第一,检查载气压力是否达到规定压力。
其次,检查系统是否漏气,其中进样口隔垫漏气较易常见,高温下频繁进样时,要注重准时更换。
第三,检查进样口是否污染,清洗进样口,更换进样衬管。
第四,测量气体流速是否在仪器最大/最小限定范围内,对于程序升温来说,必需检查温度处于始、终两点时,载气流量是否有较大变幻,假如在始、终两点间流量之差超过2mL/s(当填充柱内径为4mm时),即认为稳流特性不好,这时需进一步检查系统是否漏气,稳流阀、稳压阀工作压力是否合乎要求。
第五,假如气密性及载气流速均无异样,应考虑是否色谱柱造成,对色谱柱举行检查。
首先查看色谱峰峰形,如拖尾则应削减进样量或稀释样品浓度,以免色谱柱过载;如削减进样量后峰形仍拖尾,则可能是色谱柱前端过脏或柱流失严峻造成保留性能降低,可将色谱柱前端截掉1~2圈,重新安装举行测定;若仍有拖尾现象,可尝试重新老化色谱柱,若问题仍然存在,则解释该色谱柱已损坏,须更换新色谱柱。
(4)案例分析①基线不规章用脉冲式火焰光度检测器(PFPD),实行程序升温分析,待仪器稳定后,延续进标准溶液,2~3h后,基线噪声开头变大、上下波动,并且基线不规章。
脉冲式火焰光度检测器(PFPD)脉冲式火焰光度检测器(PFPD)是最新设计的火焰光度检测器。
最适合于含硫和磷化合物的选择性检测. PFPD检测器也能够选择性的测定28种特定的元素。
和标准的FPDs较,PF PD可获得更高的检测限(10倍),更大的选择性(10-1000),更强的可靠性和更低的操作成本。
它的双通道模拟输出功能允许S和P,S和C或任意两种元素产生的信号同时输出。
操作原理:PDPF主要使用反应气体未端的扩散火焰。
火焰中气相反应的结果, 使一些分子产生特征的发射光谱及发射的延迟。
种不同的发射光谱及延迟可以用于增强PFPD的选择性减少噪音,提高检测灵敏度。
由于使用不连续扩散火焰,燃烧室所用气体流量大大降低( 大约1/10 )。
另外, 电子门脉冲性能使噪音控制在门脉冲窗口之外,进一步增强了检测器的性能。
主要测定的28种元素S, P (主要应用)C, N, As, Br, Pb (关键应用)B, Al, Si, V, Cr, Mn, Fe, Ni, Cu, Ga, Ge, Se, Ru, Rh, In,Sb, Te, W, Bi, Eu(其他应用)OI公司的PFPD检测器可以配置到任何进口的GC上.1.更高的灵敏度使用窄口径毛细柱(0.25mm内径) 可得到的最小检测限为硫:2x10-13 g S/sec,磷:1x10-14 g P/sec和氮:2x10-12g N/sec。
若使用大口径毛细柱(0.53mmID),灵敏度会略有降低,但此检测限要高出任何FPD的结果。
其出众的灵敏度可归功于:A. 由于时间过滤使得火焰背景和化学噪音降低;B. 由于电流控制,使得暗电流降低;C. 由于低燃烧气流量和更小的燃烧室体积可得到更高的信号强度;D. 使用波长范围更宽的滤光片;PFPD对磷的检测灵敏度相当于或高于NPD,且没有峰拖尾及长时间的稳定预热问题,它还有选择性检测C和N的优势。
PFPD硫模式的检测限大致和硫化学荧光检测器(SCD)相等。
但由于二元响应,PFPD的信噪比更好些。
2.提高选择性发射信号的时间延迟明显地增强了选择性(>103),因此,PFPD相对碳氢化合物而言是一种特殊的检测器(选择性超过107)。
由于各元素唯一的发射时间及双门槛差减软件,可明显地增加不同元素间的选择性。
改善硅的选择性,可在高温流失的条件下提供一稳定的基线。
3.较低的燃气消耗标准的OI PFPD工作时只使用10ml/min H2和20ml/min 的空气,无需任何辅助气。
4.氮的选择性检测通过HNO*的火焰荧光选择性测定含氮的分子。
这种测定模式可以对所有的氮化合物(包括NOx、NH3、肼、胺、硝化和硝基硫化物)提供一致的定性鉴定,而且具有长期的稳定性。
这是一种筛选爆炸物的理想方法。
5.常见元素的选择性测定能够在没有烃类干扰的情况下选择性测定多种元素(包括S、P、N、As、Sn、Se、Ge、Te、Sb、Br、Ga、In和Cu)。
同时对其它元素也具有较好的选择性,包括C、Mn、Ni、Fe、Cr、V、W、Eu、Rh、Ru、Bi、Pb、Al、B和Si。
因此,PFPD在许多应用方面可以替代昂贵的原子发射光谱检测器(AED)。
所以,又称为“ 穷人的AED”。
6.多元素的选择性组合测定PFPD可以同时测定几种元素,如S+P、P+N、S+N、S+P+N、S+P+N+Sn+As+Se+……,只使用一个信号倍增器(低成本和空间),元素的鉴定可以很容易地通过双门槛响应比率的方法完成。
7.一致的响应性由于在延迟发射时间内,样品被完全燃烧,相当于双火焰光度操作,所有分子内部的影响是可以忽略的。
因此元素测定时,等分子的S、P、N可确保一致的响应比率,且很容易校正。
8.具有长期的稳定性使用PFPD基本不存在火焰猝灭、烟尘或卤代溶剂产生的问题。
由于PFPD的点火是连续工作的,避免了火焰的猝灭;如果有任何烟尘存在,它会沿着燃烧室壁进行自清洁。
这种功能提高了PFPD的可靠性和稳定性。
因此,PFPD/GC能够在较大的动态范围内完成超过100ul的低浓度样品的检测。
卤代溶剂的腐蚀问题可以通过点火时间程序来消除。
9.碳通道独特的时间分离在选择性测定硫的同时提供一个碳通道(MDL≈10-10 C/sec )。
10.提高质谱的鉴定能力通过柱分离器同时PFPD-MS测定,能够获得化合物的多个信息,提高检测能力。
11.PFPD 后运行处理软件(PFPD View)PFPD View与GC-MS软件具有相似的三维观念,它在色谱运行中储存所有脉冲火焰的发射时间信息,以便后运行时分析和处理。
其主要特点为:提供PFPD发射的在线检测,以便最优化检测条件。
可以在后运行时设定门槛位置,以便获得更高的灵敏度和选择性。
提供双门槛差减模式,用于改善元素之间的选择性。
例如在有机磷杀虫剂分析时消除含硫化合物的干扰。
提供双门槛响应比率方法用于元素鉴定和多元素分析。
使用双门槛响应比率方法增加硫测定的动态范围。
鉴定并消除硫响应猝灭。
在硫通道选择性测定的同时提供碳通道的测定PFPD的主要应用1.石化液体(燃料)和气体样品中硫化物的分析分析石油产品中的硫化物是PFPD最广泛的应用之一,其灵敏度的改善已使得PFPD正在逐步取代FPD在此领域的地位。
它具有相当于SCD的性能,但操作更简单、更易维护,并具有更好的稳定性,可与GC一体化,节省使用空间。
Silica PLOT柱(0.32mmID) 最适合于分析含硫气体,如丙烯中的羰基硫(COS) 在这根柱子上可以得到很好的分离。
1um膜厚的Restek Rtx-35窄口径柱(0.25mmID) 是鉴定汽油中含硫化合物的首选色谱柱,它能够很好地分离噻吩、苯、甲苯、甲基噻吩等化合物,膜厚是重要的参数,厚液膜的色谱柱可以防止柱过载。
使用这根色谱柱,1ul进样,分流比为10,在1ml/min的基础上缓慢增加空气流量到消除火焰猝灭,便可获得很好的检测灵敏度。
2.总硫的快速测定PFPD-GC是一种快速测定(1分钟内完成)石化气体和液体(包括汽油和燃油)中总硫的方法。
将一根短的微径柱(1m,0.1mm ID)与一段大孔径柱(0.5m,0.53mm ID)相连后,再接到PFPD上,0.5ul分流进样,柱流速为0.1ml/min,分流流速为12ml/min,进样口和柱温均保持在300℃,混合物样品在20-25秒时流出。
此方法不产生猝灭,等摩尔硫的响应是一致的。
3.石油馏分中砷化物的分析PFPD对砷(As)有非常好的检测能力,它能够有效地监测可使催化剂中毒的气体,如砷及甲基砷。
在工业上PFPD也可用于丙烯或其它材料中AsH3、PH3和COS的同时测定。
0.32mm内径的Silica PLOT柱可用于分离丙烯中的COS。
检测As的最佳模式是R507 0PMT,RG695滤光片,3mm ID燃烧室,门槛位置和气体选用S模式。
用标准的PMT 选用其它滤光片也能检测As,但灵敏度会明显下降。
4.汽油中锰的测定可以选择性测定燃料油添加物中ppm级的Methylcyclopentadienylmaganese tricarbony l(MMT)。
5.车辆排气分析PFPD可以用于测定车辆排气中各种NO、NO2、SO2、H2S等。
6.磷杀虫剂的分析PFPD出众的灵敏度可以减少样品的进样量,进而延长了色谱柱的寿命,也可以用短的窄口径高分辨柱子进行快速分析,通常推荐使用0.25-0.32mm ID的柱子,低流速下操作可以使PFPD获得最佳化.达到杀虫剂的最低检测限.使用双门槛差减方法(PFPD特有的)可以消除天然硫化物的干扰.另外,非常重要的一点就是PFPD能够分析绝数含硫杀虫剂( 单独或者同时含有磷的杀虫剂),也能够同时测定农药中P/S的元素比率,作为一个重要的鉴定信息.PFPD的灵敏度与NPD相似而且没有峰拖尾及稳定问题,它还可以选择测定烃类和含氮化合物. PFPD还能够和MS同时对杀虫剂进行分析,增强MS的鉴别能力.7.硫杀虫剂大约20%EPA列出的杀虫剂含一个硫原子而没有磷.通常它们的测定是通过使用NPD测定它们的N原子.但是大自然存在许多天然的含N化合物,会干扰测定.所以通过硫的检测这一形式应是首选的. PFPD不仅能测定含硫的杀虫剂,也能测定含磷的杀虫剂.硫和磷杀虫剂可以被同时检测,也可以提供杀虫剂中S/P的比率.含氮杀虫剂也能够使用PFPD检测,只是氮模式有些灵敏度限制..化学战争试剂(CWA)检测CWA除了S,P外,还包括As,N.所以需要用一个倍增器管进行多元素选择性测定.象S,P, As,N,(S+P),(P+N),(As+P),(As+N),(S+P+As),(P+As+N), (S+P+N+As).8.含硫药物大多数药物主要含有氮原子,它们中大约10-15%也含有硫原子,由于生物体液中含有大量的自然界的天然氮化合物,象尿液提取液等,硫的选择性检测就可以区分开来.PFPD对S 的灵敏度与NPD对N的灵敏度相似或更高.因此,完全能够满足药物研究的需要.9.海水和鱼产品中有机锡化合物对锡的灵敏度和选择性使PFPD成为有机锡的选择性检测器.由于仪器的自清洁功能PFP D对锡具有长期的稳定性.PFPD被认为是对锡最灵敏的GC检测器. 锡分析需要BG12滤镜(硫滤镜),它可以提供最好的灵敏度和门槛位置.燃烧器的大小和气体用磷模式.使用双门槛差减方法可以消除硫的干扰.另外,要使用较高的温度,以防止PFPD的锡峰拖尾.10.一般有机金属的测定PFPD能够替代AED对许多有机金属化合物进行选择性检测.它也能够替代原子吸收对氢化形式的元素进行同时分析(As,Sb,Bi,Te,Se等).11.在半导体工业上的应用PFPD能够测定半导体工业中P(PH3),S(H2S,SO2),B(B2H6),As(AsH3) , Si(SiH4,SiCL 4),Ge(GeH4),N(NH3,N2H2),Ga(Ga(CH3)3),In(In(CH3)3).12.饮料中CO2分析主要用PFPD分析气体中SO2和NH3.13.咖啡和啤酒中香气的分析PFPD可以通过测定香料中的硫化物来控制咖啡的生产过程. PFPD也可以选择性检测咖啡或粉末中的氮化物.PFPD也可以用于啤酒工业,用于分析啤酒中的微量硫化物.14.药物和有机合成应用PFPD的一致响应功能能够用于量化化学反应产物.与FID比较,它能提供N/C的分子数比率.15.爆炸物的筛选分析在氮模式下,PFPD可以测定所有含氮的炸药,包括硝酸酯(不象NPD)一个特定的进样口高温模式,能够通过进样口裂解成NO,几秒钟流出后进行爆炸物的快速筛选.2007-9-16 15:39:00。
