光伏发电逆变器技术规范(精品)

IOMW光伏发电项目并网逆变器技术规范书2023年9月1 范围 (1)2设计和运行条件 (2)3技术标准 (2)4逆变器技术要求 (3)5供货范围 (7)6包装，装卸，运输与储存 (9)7工程服务 (11)8试验、验收和演示 (12)9资料文件 (12)10数据表（投标人细化填写） (13)1范围1、1总则1、1、1本技术规范书仅适用于荣丰农业科技开发有限公司IOMWP光伏发电项目并网逆变器，其中包括技术指标、性能、结构、试验及资料交付和技术文件等要求。

1、1、2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分提引述相关的标准和规范条文，投标方应保障供符合本规范书和相关工业标准的优质产品。

1、1、3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的产品完全符合本规范书的全部要求。

投标方如果对本规范书有异议，应在其投标书中以“与规范书的差异”为标题的专门章节中加以详细描述说明。

1、1、4本规范书所使用的标准如与投标方所实施的标准发生矛盾时，应按水平较高的标准实施。

1、1、5投标方应严格按本规范书的格式编写投标文件。

1、1、6本规范书未尽事宜，由供、需双方协商解决。

1、2投标方的工作范围1、2.1投标方至少须按下列的项目提供并网逆变器、附属设备和服务。

a.设计b.制造c.装配d.工厂清洗和涂层e.材料试验f.设计试验产品型式试验g.生产试验产品出厂试验h.包装i.检测j.运输及现场交货k.现场服务2设计和运行条件并网型逆变装置是光伏发电系统中的关键部件，须具有高效率、低成本的特点。

光伏逆变器的高转换效率对光伏发电站发电量和电能价格有重要影响，因此光伏发电系统对逆变器的可靠性和逆变效率有很高的要求。

并网型逆变器及配电装置应在下述条件下连续工作满足其全部性能指标：(1)环境温度:-27C〜+50℃;(2)相对湿度：≤90%(25℃);(3)海拔高度：W2000m;(4)地震烈度:8度3技术标准3.1并网逆变器引用下列的标准按相关标准和准则拟定技术条件的合同设备，包括工厂由其他厂商购来的设备和配件，都符合该标准和准则的最新版本或修订本，包括投标时生效的任何更正或增补，经特殊说明者除外。

艾默生逆变器技术规范参数一般规定与规范艾默生可满足该章对设备、资料、培训、配合服务等的全面需求。

第二章技术规范部分2.1 光伏并网逆变器主要参数2.1.1 艾默生逆变器为三相户内式光伏并网逆变器；2.1.2 光伏并网逆变器输出参数：艾默生500KW逆变器的输出电压为380Vac，范围为380Vac±10%，该电压等级有利于系统和并网侧电气元件、变压器等设备配套；逆变器功率因数在超前0.95～滞后0.95范围内可根据调度设置；其它要求满足。

2.1.3 光伏并网逆变器输入参数：艾默生SSL 500逆变器最大输入电压可达900Vdc；MPPT输入电压范围宽达300～850Vdc；宽电压输入范围的系统可输出更多电力。

最大直流输入电流满足。

2.2 光伏并网逆变器正常使用的电网条件：艾默生逆变器满足该项的所有要求。

2.3 光伏并网逆变器的性能指标：2.3.1 艾默生逆变器的效率可达98.3%，且通过使用一体化系统设计和智能休眠技术，使系统稳定工作在高效率状态；2.3.2 满足该项电网并网电流谐波的要求。

2.3.3 艾默生逆变器满足对逆变器输出电压允许偏差的要求，其范围为380Vac±10%；2.3.4 满足关于输出直流分量不超过交流额定值0.5%的要求；2.3.5 满足关于电压不平衡度的要求。

2.3.6 艾默生逆变器的在输入电压为额定值时，设备1m前方的噪声不大于60dB。

2.4 艾默生逆变器满足标书光伏并网逆变器的电磁兼容性的全部要求。

2.5 艾默生逆变器具有标书关于电网故障、防反放电、极性反接和过载等光伏并网逆变器的基本保护功能，此外还具有完善的内部设备监控和保护功能。

2.6 艾默生逆变器的绝缘耐压性能满足标书关于绝缘电阻和绝缘强度的要求。

2.7 光伏并网逆变器的监控功能2.7.1 满足控制设备要求及功能，并且具有更完善的转换控制和监控系统，提供全面的设备运行、监控和保护告警等信息。

逆变器运行规程1.运行规定1.1 一般规定1.1.1 逆变器并网运行时有功功率不得超过所设定的最大功率。

当超出设定的最大功率，应查明原因，设法恢复到规定功率范围内，如无法恢复，将逆变器停机。

1.1.2当逆变器并网运行，系统发生扰动后，逆变器将自动解列，在系统电压、频率未恢复到正常范围之前，逆变器不允许并网。

当系统电压、频率恢复正常后，逆变器需要经过一个可延时时间后才能重新并网。

由于所选逆变器厂家不同，逆变器重启时间有所差异。

1.1.3 逆变器正常运行时不得更改逆变器任何参数。

1.1.4 逆变器由于某种原因退出运行，再次投入运行时，应检查直流电压及电流变化情况。

1.1.5 逆变器在运行中，必须保证逆变器功率模块风机运行正常，室内通风良好，禁止关闭或堵塞进、出风口。

1.1.6 应定期对逆变器设备进行定期清扫工作，保证逆变器在最佳环境中工作。

1.1.7 在逆变器柜内进行检修作业时，必须将交、直流侧开关全部拉开。

1.1.8 逆变器在关机20分钟后，方可打开柜门工作。

在进行逆变器逆变模块维护工作时，在逆变器模块拔出5分钟后，方可进行模块的维护工作。

工作结束10分钟后，方能重新插入机柜。

1.2 自动运行1.2.1 逆变器自动并网，无需人为干预。

输入电压在额定的直流电压范围、电网电压在正常工作范围时自动并网。

1.2.2 逆变器自动解列，无需人为干预。

输入直流电压超出额定的直流电压范围、电网电压异常时自动解列。

2.巡回检查2.1 一般巡回项目2.1.1 检查逆变器外观完整且干净无积灰。

2.1.2 检查逆变器柜门闭锁正常。

2.1.3 逆变器防尘网清洁完整无破损。

2.1.4 设备标识标号齐全、字迹清晰。

2.1.5 检查逆变器内部接线正确、牢固、无松动。

2.1.6 检查逆变器接线母排相序正确、螺栓牢固、无松动。

2.1.7 逆变器相应参数整定正确、保护功能投入正确。

2.1.8逆变器运行时各指示灯工作正常，无故障信号。

2.1.9 检查逆变器运行声音无异常。

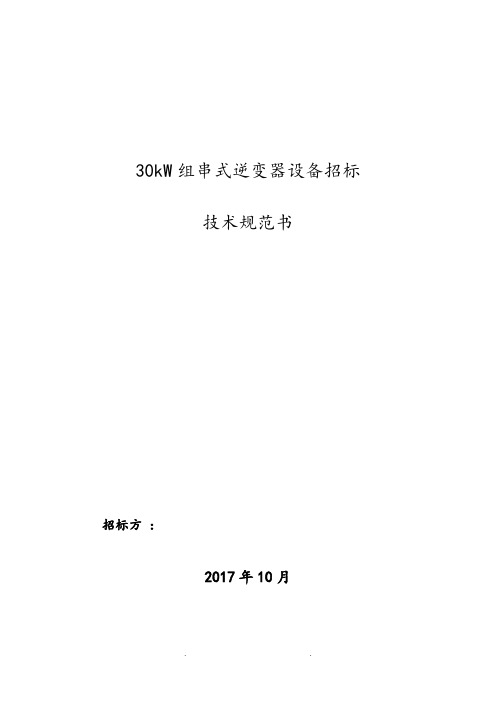

30kW组串式逆变器设备招标技术规范书招标方：2017年10月目录目录 (i)第1章总则 (1)1一般规定 (1)2标准和规范 (2)第2章供货范围 (4)第3章技术规范 (5)1智能逆变器技术要求 (5)1.1技术要求 (5)1.2技术参数 (5)1.3关键器件清单 (9)1.4结构要求 (10)1.5环境条件 (10)2技术服务 (11)2.1 一般要求 (11)2.2 安装、调试、试运行 (11)3人员培训 (14)4无害化处理 (15)5设计联络 (15)6包装、装卸、运输与储存 (15)7文件资料和图纸 (15)7.1 一般要求 (15)7.2 资料的提交和认可 (17)7.3资料移交注意事项 (21)8现场调试和现场验收试验 (21)9质量保证和技术性能考核 (23)9.1 质量保证 (23)9.2技术性能考核 (23)10技术差异表 (26)11投标文件技术部分组成 (27)12招标方提出的其他资料 (27)第1章总则1一般规定（1）本技术规范书适用于9MW分布式光伏发电项目的智能光伏电站解决方案.它对智能光伏电站解决方案关键组成及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

（2）本技术规范书提出的是最低限度的技术要求.并未对一切技术细节做出规定.也未充分引述有关标准和规范的条文.乙方应保证提供符合本规范书和有关国家标准.并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

（3）乙方在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准、通信行业标准和有关国际标准。

有矛盾时.按较高标准执行。

（4）乙方具有良好的财务状况和商业信誉；具备相关的公司体系认证书ISO9001.ISO14001.OHSAS18001。

1）本招标标技术规范书规定了合同的供货范围。

国家能源局公告2013年第3号――批准《光伏发电并网逆变器技术规范》等84项行业标准
文章属性
•【制定机关】国家能源局
•【公布日期】2013.03.07
•【文号】国家能源局公告2013年第3号
•【施行日期】2013.03.07
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
国家能源局公告
（2013年第3号）
按照《能源领域行业标准化管理办法（试行）》（国能局科技[2009]52号）的规定，经审查，国家能源局批准《光伏发电并网逆变器技术规范》等84项行业标准（见附件），其中能源标准（NB）4项、电力标准（DL）80项，现予以发布。

国家能源局
2013年3月7日附件。

逆变器运行规程1.运行规定1.1 一般规定1.1.1 逆变器并网运行时有功功率不得超过所设定的最大功率。

当超出设定的最大功率，应查明原因，设法恢复到规定功率范围内，如无法恢复，将逆变器停机。

1.1.2当逆变器并网运行，系统发生扰动后，逆变器将自动解列，在系统电压、频率未恢复到正常范围之前，逆变器不允许并网。

当系统电压、频率恢复正常后，逆变器需要经过一个可延时时间后才能重新并网。

由于所选逆变器厂家不同，逆变器重启时间有所差异。

1.1.3 逆变器正常运行时不得更改逆变器任何参数。

1.1.4 逆变器由于某种原因退出运行，再次投入运行时，应检查直流电压及电流变化情况。

1.1.5 逆变器在运行中，必须保证逆变器功率模块风机运行正常，室内通风良好，禁止关闭或堵塞进、出风口。

1.1.6 应定期对逆变器设备进行定期清扫工作，保证逆变器在最佳环境中工作。

1.1.7 在逆变器柜内进行检修作业时，必须将交、直流侧开关全部拉开。

1.1.8 逆变器在关机20分钟后，方可打开柜门工作。

在进行逆变器逆变模块维护工作时，在逆变器模块拔出5分钟后，方可进行模块的维护工作。

工作结束10分钟后，方能重新插入机柜。

1.2 自动运行1.2.1 逆变器自动并网，无需人为干预。

输入电压在额定的直流电压范围、电网电压在正常工作范围时自动并网。

1.2.2 逆变器自动解列，无需人为干预。

输入直流电压超出额定的直流电压范围、电网电压异常时自动解列。

2.巡回检查2.1 一般巡回项目2.1.1 检查逆变器外观完整且干净无积灰。

2.1.2 检查逆变器柜门闭锁正常。

2.1.3 逆变器防尘网清洁完整无破损。

2.1.4 设备标识标号齐全、字迹清晰。

2.1.5 检查逆变器内部接线正确、牢固、无松动。

2.1.6 检查逆变器接线母排相序正确、螺栓牢固、无松动。

2.1.7 逆变器相应参数整定正确、保护功能投入正确。

2.1.8逆变器运行时各指示灯工作正常，无故障信号。

2.1.9 检查逆变器运行声音无异常。

光伏逆变器国家执行标准光伏逆变器作为太阳能发电系统最重要的组成部分，它的性能直接决定了发电效率和系统的稳定性。

因此，为了增强我国光伏逆变器产品的质量和性能，国家相继出台了多项标准和规范。

其中，“光伏逆变器国家执行标准”是各制造商和用户必须遵守的重要文件。

第一步：标准的依据“光伏逆变器国家执行标准”主要依据国家有关法律、法规和其他技术标准进行制订，其中包括《光伏电源系统排列连接技术规范》、《光伏电池组件设计通用要求》、《公共事业企业光伏电站工程建设规范》等相关文件。

同时，该标准参考了国外同类标准，具有较高的可操作性和可行性。

第二步：标准内容“光伏逆变器国家执行标准”主要对光伏逆变器的性能、安全、可靠性、通用性等方面进行了规定。

标准共分为八个章节，具体内容包括：术语和定义、性能要求、安全要求、可靠性要求、环境要求、通用性要求、试验方法和检验规则等。

第三步：标准的应用“光伏逆变器国家执行标准”适用于我国各类光伏逆变器生产企业和用户，旨在提高光伏逆变器产品的品质、效率和安全性能。

具体来说，生产企业应按照该标准的规定制造光伏逆变器产品，并进行相关的性能测试和质量控制。

用户在选购和使用光伏逆变器产品时，应注意查看产品是否符合该标准，并进行必要的检验和测试。

第四步：标准对产业发展的影响“光伏逆变器国家执行标准”的出台，标志着我国光伏逆变器产业进入了规范化阶段。

这将有利于整个产业链的优化和提升，提高光伏发电系统的效益和安全性能，同时也能够加速我国光伏企业的转型升级，促进光伏产业的健康发展。

总结：随着我国光伏产业的快速发展，光伏逆变器作为重要的组成部分需要符合严格的技术标准和质量要求。

这就需要光伏逆变器生产企业和用户充分了解并贯彻执行“光伏逆变器国家执行标准”，以提高光伏逆变器产品的品质和安全性能，为光伏发电产业的升级和提升奠定坚实的基础。

500kW光伏发电并网逆变器技术标准〔试验中心用〕500kW光伏发电并网逆变器技术标准1概述本技术标准了500kW光伏发电并网逆变器〔以下简称光伏逆变器〕的环境条件、全然参数、技术要求、检验规那么、验收标准等。

本技术标准适用于500kW光伏发电并网逆变器〔以下简称光伏逆变器〕的制造、出厂检验及验收。

2引用标准GB/T191-1990包装储运图示标准GB/T3859.1-93 半导体变流器全然要求的GB/T3859.2-93 半导体变流器应用导那么GB/T3859.3-93 半导体变流器变压器和电抗器GB/T12325-2021 电能质量供电电压偏差GB/T12326-2021 电能质量电压动摇和闪变GB/T14549-1993 电能质量公用电网谐波GB/T15543-2021 电能质量三相电压准许不平衡度GB/T15945-2021 电能质量电力系统频率偏差GB/T18481-2001 电能质量临时过电压和瞬态过电压GB/T13422-1992 半导体电力变流器电气试验方法GB/T18479-2001地面用光伏〔PV〕发电系统概述和导那么GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法GB-Z19964-2005光伏发电站接进电力系统技术GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏〔PV〕系统电网接口特性CNCA/CTS0004-2021?400V以下低压并网光伏发电专用逆变器技术要求和试验方法?3使用环境条件光伏逆变器的使用环境条件如表1所示。

4全然参数光伏逆变器的全然参数如表2所示。

5技术要求a〕输出电压变化范围：不应超过额定值的±10%；b〕输出频率范围：光伏逆变器应与电网同步运行，输出频率偏差不应超过±0.5Hz；c〕输出电压波形畸变率及各次谐波满足国标GB/T14549-1993?电能质量－公用电网谐波?的要求；d〕输出电压三相不平衡度满足国标GB/T15543－2021?电能质量－三相电压准许不平衡度?的要求；e〕直流重量并网运行时，光伏逆变器向电网馈送的直流电流不应大于逆变器输出电流额定值的0.5%；f〕功率因数要求：当光伏逆变器输出功率大于额定输出功率的50%时，滞后功率因数应不小于0.98；g〕负载能力1〕输进电压与输出功率为额定值，环境温度为25℃时，光伏逆变器连续可靠工作时刻应不低于4小时；2〕输进电压为额定值，输出功率为额定值的125%时，光伏逆变器平安工作时刻应不低于1min；3〕输进电压为额定值，输出功率为额定值的150%时，光伏逆变器平安工作时刻应不低于2s；h〕具有最大功率点跟踪〔MPPT〕及软启动的功能；i〕介电性能：满足相应电压等级的尽缘耐压要求；j〕保卫性能：光伏逆变器应具有过压/欠压保卫、过频/欠频保卫、过流保卫、短路保卫、极性反接保卫、恢复并网、反放电保卫、孤岛效应保卫等。

新疆兵团农六师芳草湖工业园光伏发电示范项目并网逆变器技术规范书新疆电力设计院2013年04月目录1总则 (1)2技术标准 (1)3设备使用环境条件 (3)4技术要求 (3)5设备规范 (10)6供货范围 (10)7质量保证及试验 (12)8技术资料和交付进度 (14)9技术服务和设计联络 (15)1总则1.1本技术规范书适用于新疆兵团农六师芳草湖工业园光伏发电示范项目的并网逆变器，它对逆变器本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。

投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。

1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。

规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.6合同签订之后，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。

1.7在签定合同之后，招标人和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标人最终应予解决。

1.8联络方式：设计联络会、传真。
