CGCGF001：2009 400V以下低压并网光伏发电专用逆变器技术要求和试验方法

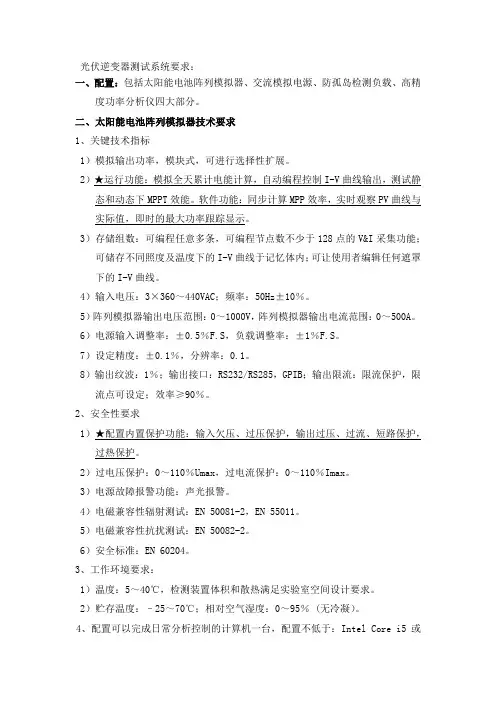

光伏逆变器测试系统要求：一、配置：包括太阳能电池阵列模拟器、交流模拟电源、防孤岛检测负载、高精度功率分析仪四大部分。

二、太阳能电池阵列模拟器技术要求1、关键技术指标1）模拟输出功率，模块式，可进行选择性扩展。

2）★运行功能：模拟全天累计电能计算，自动编程控制I-V曲线输出，测试静态和动态下MPPT效能。

软件功能：同步计算MPP效率，实时观察PV曲线与实际值，即时的最大功率跟踪显示。

3）存储组数：可编程任意多条，可编程节点数不少于128点的V&I采集功能；可储存不同照度及温度下的I-V曲线于记忆体内；可让使用者编辑任何遮罩下的I-V曲线。

4）输入电压：3×360～440VAC；频率：50Hz±10％。

5）阵列模拟器输出电压范围：0～1000V，阵列模拟器输出电流范围：0～500A。

6）电源输入调整率：±0.5％F.S，负载调整率：±1％F.S。

7）设定精度：±0.1％，分辨率：0.1。

8）输出纹波：1％；输出接口：RS232/RS285，GPIB；输出限流：限流保护，限流点可设定；效率≥90％。

2、安全性要求1）★配置内置保护功能：输入欠压、过压保护，输出过压、过流、短路保护，过热保护。

2）过电压保护：0～110％Umax，过电流保护：0～110％Imax。

3）电源故障报警功能：声光报警。

4）电磁兼容性辐射测试：EN 50081-2，EN 55011。

5）电磁兼容性抗扰测试：EN 50082-2。

6）安全标准：EN 60204。

3、工作环境要求：1）温度：5～40℃，检测装置体积和散热满足实验室空间设计要求。

2）贮存温度：–25～70℃；相对空气湿度：0～95％ (无冷凝）。

4、配置可以完成日常分析控制的计算机一台，配置不低于：Intel Core i5或同等性能产品/内存4GB/硬盘1TB/DVD RW/22"显示器/独立显卡。

并网光伏发电专用逆变器技术要求和试验方法新旧标准差异_谢玉章《认证技术》2012·0244编辑／徐航标准 Sdandard◎ 文／谢玉章康巍并网光伏发电专用逆变器技术要求和试验方法新旧标准差异为了配合由财政部会同科技部、国家能源局发布的《关于实施金太阳示范工程的通知》的实施，2009年，国家认监委（CNCA ）发布了并网光伏逆变器标准C N C A/CTS 0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》，为我国刚起步的并网光伏逆变器行业的发展提供了技术依据。

为弥补原标准在两年实际应用中发现的不足，C N C A 于2011年8月22日发布了新版并网光伏逆变器标准CNCA/CTS 0004-2009A 《并网光伏发电专用逆变器技术条件》。

新版标准在原版标准的基础上得到了进一步完善和提高。

其主要存在的差异或新增的内容是：扩大了适用范围，提出了逆变器效率的具体测试和评估方法，新增了产品安全和可靠性的技术要求，提出了中高压并网逆变器的技术要求。

具体差异见附表。

一、扩大适用范围标准CNCA/CTS 0004-2009中规定了“技术规范适用于连接到额定电压400V 及以下低压配电系统的并网逆变器”，在新版标准CNCA/CTS 0004-2009A 中，则对适用范围修改为“适用于并网用光伏发电逆变设备”，取消了“额定电压400V 及以下低压配电系统”的限定，从而让标准的适用范围涵盖了中高压并网逆变器。

同时，新版标准名称由原来的“400V 以下低压并网光伏发电专用逆变器技术要求和试验方法”改成了“并网光伏发电专用逆变器技术条件”。

二、提出了逆变器效率的具体测试和评估方法新版标准C N C A/C T S 0004-2009A 在原标准提出的“逆变器最大效率应不低于94％”要求的基础上，补充了“无变压器型最大效率应不低于96％，含变压器型最大效率应不低于94％”，并且提出对逆变器转换效率的具体测试方法。

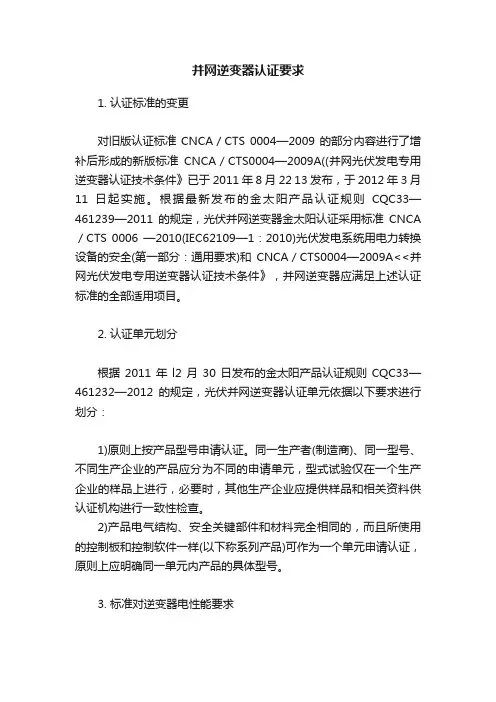

并网逆变器认证要求1. 认证标准的变更对旧版认证标准CNCA／CTS 0004—2009的部分内容进行了增补后形成的新版标准CNCA／CTS0004—2009A((并网光伏发电专用逆变器认证技术条件》已于2011年8月22 13发布，于2012年3月11日起实施。

根据最新发布的金太阳产品认证规则CQC33—461239—2011的规定，光伏并网逆变器金太阳认证采用标准CNCA ／CTS 0006 —2010(IEC62109—1：2010)光伏发电系统用电力转换设备的安全(第一部分：通用要求)和CNCA／CTS0004—2009A<<并网光伏发电专用逆变器认证技术条件》，并网逆变器应满足上述认证标准的全部适用项目。

2. 认证单元划分根据2011年l2月30日发布的金太阳产品认证规则CQC33—461232—2012的规定，光伏并网逆变器认证单元依据以下要求进行划分：1)原则上按产品型号申请认证。

同一生产者(制造商)、同一型号、不同生产企业的产品应分为不同的申请单元，型式试验仅在一个生产企业的样品上进行，必要时，其他生产企业应提供样品和相关资料供认证机构进行一致性检查。

2)产品电气结构、安全关键部件和材料完全相同的，而且所使用的控制板和控制软件一样(以下称系列产品)可作为一个单元申请认证，原则上应明确同一单元内产品的具体型号。

3. 标准对逆变器电性能要求CNCA／CTS 0004—2oo9a<并网光伏发电专用逆变器认证技术条件》对逆变器的电性能规定如下：1)转换效率。

无变压器型逆变器最大转换效率应不低于96％，含变压器型逆变器最大转换效率应不低于94％。

2)并网电流谐波。

输出电压波形畸变率及各次谐波满足国标GB／T14549—1993《电能质量一公用电网谐波》的要求；逆变器额定功率运行时，注入电网的电流谐波总畸变率限值为5％。

3)功率因数。

当逆变器输出有功功率大于其额定功率的50％时，功率因数不小于0．98(超前或滞后)；输出有功功率在20％-50％时，功率因数不小于0.95(超前或滞后)。

编号：CGC-R46006:2010太阳能光伏产品认证实施规则并网光伏发电专用逆变器北京鉴衡认证中心2010年3月1日目录1.适用范围 (2)2.认证模式 (2)3.认证的基本环节 (2)4.认证实施 (2)4.1 认证的申请和受理 (2)4.2 型式试验 (3)4.3 初始工厂审查 (4)4.4 认证结果评价与批准 (5)4.5 获证后的监督 (6)5.认证证书 (8)5.1 认证证书的保持 (8)5.2 认证证书覆盖产品的扩展 (8)5.3 认证范围的扩大 (9)5.4 认证范围的缩小 (9)5.5 认证证书的暂停、注销和撤销 (9)6.认证标志 (9)6.1 准许使用的标志样式 (9)6.2 变形认证标志的使用 (9)6.3 加施方式 (9)6.4 加施位置 (10)7．认证收费 (10)附件1：认证申请需提交的文件资料 (11)附件2 产品认证工厂质量保证能力要求 (14)附件3 并网光伏发电专用逆变器工厂质量控制检测要求 (17)1.适用范围本认证实施规则适用于连接到额定电压400V及以下低压配电系统，额定容量小于1MW的并网发电专用逆变器。

2.认证模式型式试验 + 初始工厂审查 + 获证后监督。

3.认证的基本环节认证的申请和受理文件审查试验预审型式试验初始工厂审查认证结果评价与批准获证后监督4.认证实施4.1 认证的申请和受理4.1.1 申请单元划分原则上以制造商明示的产品型号划分申请单元，同一单元的产品具有相同设计原理、拓扑结构、结构设计、元器件和零部件类型和生产工艺流程。

根据以上单元划分原则，同一认证单元内可有多个产品，一般分为主检机型、覆盖机型和差异检验机型。

其中，主检机型应为同一单元内额定容量最大的产品，按照认证标准进行全项测试。

差异机型应为额定容量最小的产品，按照差异检验项目进行检测。

覆盖机型为中间机型，根据认证机构要求进行测试。

通常情况下，同一单元内产品额定容量相差不超过30%。

光伏并网逆变器标准光伏并网逆变器是太阳能发电系统中的重要组成部分，其性能和质量直接影响着整个发电系统的运行效果。

为了规范光伏并网逆变器的生产和应用，保障太阳能发电系统的安全可靠运行，各国纷纷制定了一系列的光伏并网逆变器标准。

本文将对光伏并网逆变器标准进行介绍和分析，希望能为相关行业提供参考和指导。

首先，光伏并网逆变器标准主要包括性能标准、安全标准和通信标准三个方面。

性能标准主要包括逆变器的转换效率、最大功率点追踪精度、响应时间等指标；安全标准主要包括逆变器的绝缘性能、防雷击能力、过压保护、过流保护等指标；通信标准主要包括逆变器与监控系统之间的通信协议、通信接口等。

这些标准的制定和执行，可以有效规范光伏并网逆变器的生产和应用，提高整个太阳能发电系统的运行效率和安全性。

其次，不同国家和地区对光伏并网逆变器标准的要求有所不同。

以中国为例，中国国家能源局发布的《光伏发电场并网逆变器技术要求》对光伏并网逆变器的性能、安全、通信等方面做出了详细规定，其中包括了逆变器的效率要求、防雷击能力要求、通信协议要求等内容。

而在欧洲，欧盟委员会颁布了《光伏发电场并网逆变器产品标准》，对光伏并网逆变器的技术规范和测试方法做出了具体规定。

各国的标准虽然有所差异，但都是为了保障光伏并网逆变器的质量和安全性，促进太阳能发电产业的健康发展。

最后，光伏并网逆变器标准的实施对行业发展和市场竞争起着重要作用。

标准的制定和执行，可以提高光伏并网逆变器的质量和性能，增强产品的竞争力，推动行业技术的不断创新和进步。

同时，标准的执行也可以减少产品质量不合格和安全事故的发生，降低了整个行业的运行风险，为投资者和用户提供了更可靠的选择。

综上所述，光伏并网逆变器标准是太阳能发电系统中的重要组成部分，其制定和执行对整个行业的发展和用户的利益都具有重要意义。

希望各国能够加强合作，共同制定更加严格和规范的光伏并网逆变器标准，为太阳能发电产业的可持续发展和全球能源安全做出贡献。

光伏发电逆变器技术规范500kW光伏发电并网逆变器技术规范（试验中心用）500kW光伏发电并网逆变器技术规范1 概述本技术规范规定了500kW光伏发电并网逆变器（以下简称光伏逆变器）的环境条件、基本参数、技术要求、检验规则、验收规范等。

本技术规范适用于500kW光伏发电并网逆变器（以下简称光伏逆变器）的制造、出厂检验及验收。

2 引用标准GB/T 191-1990 包装储运图示标准GB/T 3859.1-93 半导体变流器基本要求的规定GB/T 3859.2-93 半导体变流器应用导则GB/T 3859.3-93 半导体变流器变压器和电抗器GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压允许不平衡度GB/T 15945-2008 电能质量电力系统频率偏差GB/T 18481-2001 电能质量暂时过电压和瞬态过电压GB/T 13422-1992 半导体电力变流器电气试验方法GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则GB/T 19064-2003 家用太阳能光伏电源系统技术条件和试验方法GB-Z 19964-2005 光伏发电站接入电力系统技术规定GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性CNCA/CTS 0004-2009 《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》3使用环境条件光伏逆变器的使用环境条件如表1所示。

序项目现场条件1 安装地点室内2 海拔高度<1000m3 环境温度－10℃～＋45℃4 地震烈度8度4 基本参数光伏逆变器的基本参数如表2所示。

序号项目名称参数备注1 最大直流输入电压（V）8502 输入电压范围MPPT（V）DC450~820V3 额定输出功率（kW）5004 额定输出电压（V）AC380 无隔离变压器5 额定输出频率（Hz）506 额定功率因数0.997 额定效率0.988 电流总谐波含量（THD）<5%9 噪声（dB）≤65冷却方式强迫风冷5 技术要求a）输出电压变化范围：不应超过额定值的±10%；b）输出频率范围：光伏逆变器应与电网同步运行，输出频率偏差不应超过±0.5Hz；c）输出电压波形畸变率及各次谐波满足国标GB/T14549-1993《电能质量－公用电网谐波》的要求；d）输出电压三相不平衡度满足国标GB/T15543－2008《电能质量－三相电压允许不平衡度》的要求；e）直流分量并网运行时，光伏逆变器向电网馈送的直流电流不应大于逆变器输出电流额定值的0.5%；f）功率因数要求：当光伏逆变器输出功率大于额定输出功率的50%时，滞后功率因数应不小于0.98；g）负载能力1）输入电压与输出功率为额定值，环境温度为25℃时，光伏逆变器连续可靠工作时间应不低于4小时；2）输入电压为额定值，输出功率为额定值的125%时，光伏逆变器安全工作时间应不低于1min；3）输入电压为额定值，输出功率为额定值的150%时，光伏逆变器安全工作时间应不低于2s；h）具有最大功率点跟踪（MPPT）及软启动的功能；i）介电性能：满足相应电压等级的绝缘耐压要求；j）保护性能：光伏逆变器应具有过压/欠压保护、过频/欠频保护、过流保护、短路保护、极性反接保护、恢复并网、反放电保护、孤岛效应保护等。

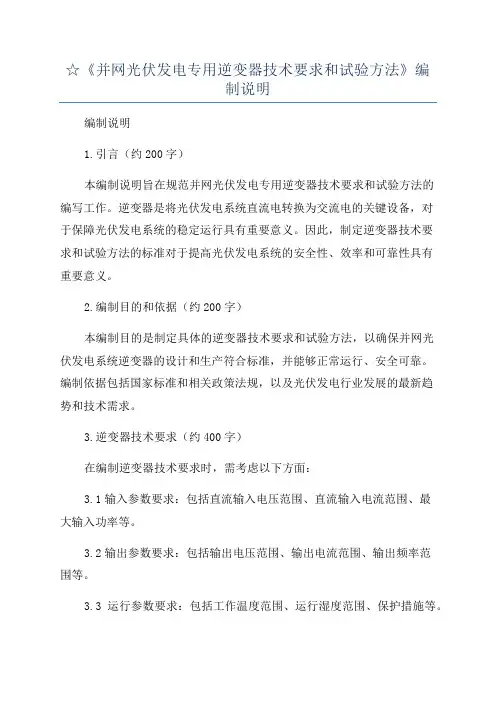

☆《并网光伏发电专用逆变器技术要求和试验方法》编制说明编制说明1.引言（约200字）本编制说明旨在规范并网光伏发电专用逆变器技术要求和试验方法的编写工作。

逆变器是将光伏发电系统直流电转换为交流电的关键设备，对于保障光伏发电系统的稳定运行具有重要意义。

因此，制定逆变器技术要求和试验方法的标准对于提高光伏发电系统的安全性、效率和可靠性具有重要意义。

2.编制目的和依据（约200字）本编制目的是制定具体的逆变器技术要求和试验方法，以确保并网光伏发电系统逆变器的设计和生产符合标准，并能够正常运行、安全可靠。

编制依据包括国家标准和相关政策法规，以及光伏发电行业发展的最新趋势和技术需求。

3.逆变器技术要求（约400字）在编制逆变器技术要求时，需考虑以下方面：3.1输入参数要求：包括直流输入电压范围、直流输入电流范围、最大输入功率等。

3.2输出参数要求：包括输出电压范围、输出电流范围、输出频率范围等。

3.3运行参数要求：包括工作温度范围、运行湿度范围、保护措施等。

3.4效率要求：逆变器的转换效率对光伏发电系统的发电量和经济性影响较大，需制定相应的要求。

3.5安全性要求：逆变器必须符合相关的安全标准，如电气安全、防雷击等。

4.逆变器试验方法（约400字）逆变器试验方法需要保证试验能够准确反映逆变器的性能和工作状况，同时具备可重复性和可比性。

试验方法应考虑以下要点：4.1静态试验：包括逆变器的输入参数和输出参数的检测，验证逆变器在不同工况下的性能。

4.2动态试验：通过模拟实际工作环境和工作条件，测试逆变器的响应速度、动态稳定性等。

4.3电磁兼容试验：测试逆变器与其他设备之间的电磁兼容性，保证逆变器不会对其他设备产生干扰。

4.4抗环境适应性试验：模拟逆变器在不同温度、湿度、震动等环境条件下的运行情况，验证逆变器设计的合理性和可靠性。

5.结论（约200字）本编制说明旨在规范并网光伏发电专用逆变器技术要求和试验方法的编写工作，确保设计、生产和使用的逆变器符合高标准和高质量要求。

方阵绝缘阻抗及方阵残余电流检测试验测试方法-光伏并网逆变器1. 认证技术规范北京鉴衡认证中心已于2011年8月22日发布了新版的并网光伏逆变器认证技术规范：CNCA/CTS0004-2009A《并网光伏发电专用逆变器认证技术条件》，并将于2012年3月1日起实施。

新版规范是旧版规范CNCA/CTS0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》的修订版本，新版规范新增了很多测试项目，对产品的技术要求较旧版有了显著的提高，这也意味着光伏逆变器的研发单位和制造企业必须对自己的产品进行更加严格的测试，才能确保获得CQC金太阳认证的证书。

新版本增加的测试项目主要包括：总逆变效率(包括转换效率，逆变效率曲线，静态最大功率点跟踪效率，动态最大功率点跟踪效率)电网频率响应交流测短路保护防反放电保护直流过压保护方阵绝缘阻抗检测方阵残余电流检测温升低电压穿越 (适用中高压并网逆变器）有功功率控制 (适用中高压并网逆变器）电压无功调节 (适用中高压并网逆变器）2. 测试解决方案新版测试规范的发布无疑对测试仪器和设备的性能也提出了更高的要求。

在并网光伏逆变器的性能测试领域，我们提供业界最全面、性能最优的解决方案。

目前我们的方案已经广泛应用于高校、科研单位、研发和制造企业以及检测和认证机构。

2.1 性能指标试验平台框图2.2 测试仪器详细介绍2.2.1可编程直流电源（太阳能电池阵列仿真电源）用途：模拟太阳能电池阵列的输出特性推荐产品：PVS1000产品特点：电压输出范围:0~600V,0~1000V主/从并联单机柜输出功率可达150kW太阳能电池阵列I-V曲线仿真功能可模拟不同类型太阳能电池阵列输出特性(FillFactor) 可仿真不同温度及照度下的I-V曲线可仿真遮罩太阳能电池阵列I-V曲线具有100条I-V曲线自动编程控制可测试Static&DynamicMPPT效率可模拟各地区长时间(天/月/年)I-V曲线具有非常小的LeakageCurrent(<3mA)精准的电压及电流量测具有图形化操作软件Softpanel2.2.2可编程交流电源用途：模拟电网推荐产品：pvs70002.2.3功率分析仪用途：电参数量测推荐产品：66202产品特点：使用高速DSP技术，16位ADC最小10mA电流檔位及0.1mW的功率分辨率量测参数：V,Vpk,I,Ipk,Is,W,VA,VAR,PF,CF_I,F,THD_V,THD_I,Energy 符合ENERGYSTAR/IEC62301/EUPecodesign的量测需求双Shunt设计，提供大范围高精准的电流量测可量测THD及指定阶数的失真度可量测浪涌电流InrushCurrent及能量Energy电压/电流谐波量测至50阶可显示输入电压的DC成份之量测值IEC610002测试2.2.4数字示波器用途：时间参数量测与波形撷取推荐产品：TektronixDPO4054B产品特点：500MHz带宽，4通道所有通道上高达5GS/s的采样率所有通道上20M点的记录长度>50,000wfm/s的最大波形捕获速率2.2.5防孤岛检测负载用途：检测光伏逆变器的防孤岛效应保护功能推荐产品：PV-RLC产品特点■感性，容性，阻性负载功率可任意组合，阻性0.001kW～最大功率可调,感性0.001kW～最大功率可调，容性0.001kW～最大功率可调。

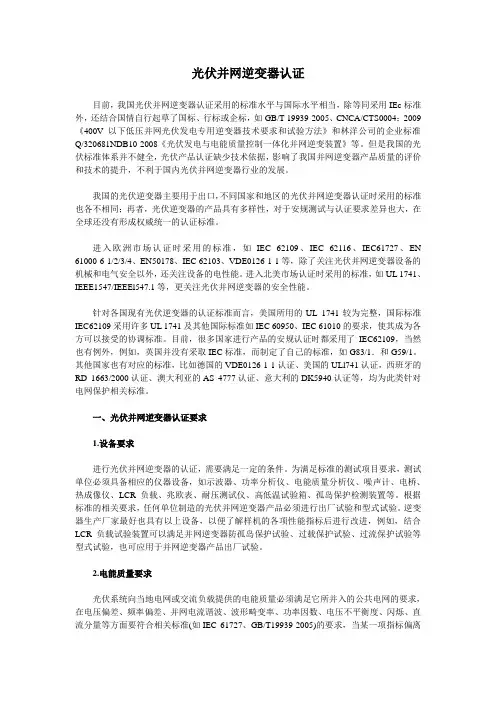

光伏并网逆变器认证目前，我国光伏并网逆变器认证采用的标准水平与国际水平相当，除等同采用IEc标准外，还结合国情自行起草了国标、行标或企标，如GB/T 19939-2005、CNCA/CTS0004：2009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》和林洋公司的企业标准Q/320681NDB10-2008《光伏发电与电能质量控制一体化并网逆变装置》等。

但是我国的光伏标准体系并不健全，光伏产品认证缺少技术依据，影响了我国并网逆变器产品质量的评价和技术的提升，不利于国内光伏并网逆变器行业的发展。

我国的光伏逆变器主要用于出口，不同国家和地区的光伏并网逆变器认证时采用的标准也各不相同；再者，光伏逆变器的产品具有多样性，对于安规测试与认证要求差异也大，在全球还没有形成权威统一的认证标准。

进入欧洲市场认证时采用的标准，如IEC 62109、IEC 62116、IEC61727、EN 61000-6-1/2/3/4、EN50178、IEC 62103、VDE0126-1-1等，除了关注光伏并网逆变器设备的机械和电气安全以外，还关注设备的电性能。

进入北美市场认证时采用的标准，如UL 1741、IEEE1547/IEEEl547.1等，更关注光伏并网逆变器的安全性能。

针对各国现有光伏逆变器的认证标准而言，美国所用的UL 1741较为完整，国际标准IEC62109采用许多UL 1741及其他国际标准如IEC 60950、IEC 61010的要求，使其成为各方可以接受的协调标准。

目前，很多国家进行产品的安规认证时都采用了IEC62109，当然也有例外，例如，英国并没有采取IEC标准，而制定了自己的标准，如G83/1．和G59/1。

其他国家也有对应的标准，比如德国的VDE0126-1-1认证、美国的ULl741认证，西班牙的RD 1663/2000认证、澳大利亚的AS 4777认证、意大利的DK5940认证等，均为此类针对电网保护相关标准。

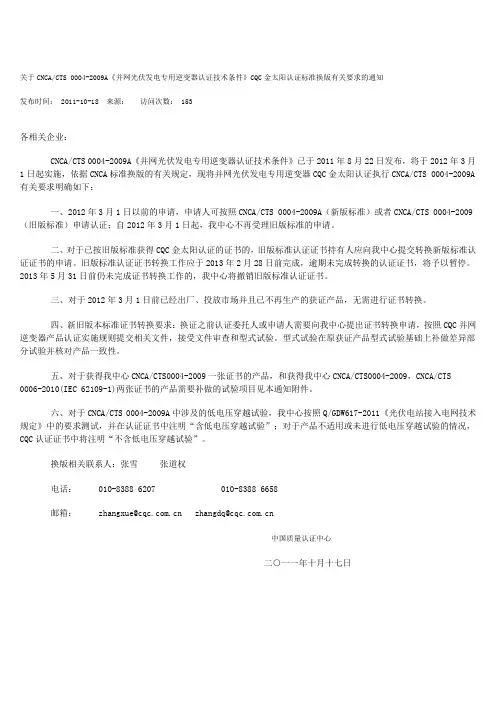

关于CNCA/CTS 0004-2009A《并网光伏发电专用逆变器认证技术条件》CQC金太阳认证标准换版有关要求的通知发布时间： 2011-10-18 来源：访问次数：153各相关企业：CNCA/CTS 0004-2009A《并网光伏发电专用逆变器认证技术条件》已于2011年8月22日发布，将于2012年3月1日起实施，依据CNCA标准换版的有关规定，现将并网光伏发电专用逆变器CQC金太阳认证执行CNCA/CTS 0004-2009A有关要求明确如下：一、2012年3月1日以前的申请，申请人可按照CNCA/CTS 0004-2009A（新版标准）或者CNCA/CTS 0004-2009（旧版标准）申请认证；自2012年3月1日起，我中心不再受理旧版标准的申请。

二、对于已按旧版标准获得CQC金太阳认证的证书的，旧版标准认证证书持有人应向我中心提交转换新版标准认证证书的申请。

旧版标准认证证书转换工作应于2013年2月28日前完成，逾期未完成转换的认证证书，将予以暂停。

2013年5月31日前仍未完成证书转换工作的，我中心将撤销旧版标准认证证书。

三、对于2012年3月1日前已经出厂、投放市场并且已不再生产的获证产品，无需进行证书转换。

四、新旧版本标准证书转换要求：换证之前认证委托人或申请人需要向我中心提出证书转换申请，按照CQC并网逆变器产品认证实施规则提交相关文件，接受文件审查和型式试验。

型式试验在原获证产品型式试验基础上补做差异部分试验并核对产品一致性。

五、对于获得我中心CNCA/CTS0004-2009一张证书的产品，和获得我中心CNCA/CTS0004-2009，CNCA/CTS0006-2010(IEC 62109-1)两张证书的产品需要补做的试验项目见本通知附件。

六、对于CNCA/CTS 0004-2009A中涉及的低电压穿越试验，我中心按照Q/GDW617-2011《光伏电站接入电网技术规定》中的要求测试，并在认证证书中注明“含低电压穿越试验”；对于产品不适用或未进行低电压穿越试验的情况，CQC 认证证书中将注明“不含低电压穿越试验”。

并网光伏发电系统及电网对逆变器的要求1.并网光伏发电系统对逆变器的要求太阳能电池阵列通过正弦波脉宽调制逆变器向电网输送电能，逆变器馈送给电网的电能由太阳能电池阵列功率和当时当地的日照条件决定。

逆变器除了具有直流-交流转换功能外，还必须具有太阳能电池阵列的最大功率跟踪功能和各种保护功能。

并网太阳能光伏发电系统对逆变器提出了较高的要求，这些要求如下：1）要求逆变器输出正弦波电流。

并网光伏发电系统回馈给公用电网的电力，必须满足电网规定的指标，如逆变器的输出电流不能含有直流分量、逆变器输出电流的高次谐波必须尽量减少、不能对电网造成谐波污染等。

2）要求逆变器在负载和日照变化幅度较大的情况下均能高效运行。

并网光伏发电系统的能量来自太阳能，而日照强度随气候而变化，这就要求逆变器能在不同的日照条件下均能高效运行。

3）要求逆变器能使太阳能电池阵列工作在最大功率点。

太阳能电池的输出功率与日照、温度、负载的变化有关，即其输出特性具有非线性特性。

这就要逆变器具有最大功率跟踪功能，即不论日照、温度等如何变化，都能通过逆变器的自动调节实现阵列的最佳运行。

4）要求逆变器具有体积小、可靠性高等特点。

对于分布式并网光伏发电系统，其逆变器通常安装在室内或壁挂于墙上，因此对其体积、重量均有限制。

另外，对整机的可靠性也提出较高的要求。

由于太阳能电池的寿命均在20年以上，因此其配套设备的寿命也必须与其相当。

5）要求在市电断电状况下逆变器在有日照时能够单独供电。

2.电网对逆变器的要求逆变器要与电网相连，必须满足电网电能质量、防止孤岛效应和安全隔离接地3个要求。

为了避免光伏并网发电系统对公共电网的污染，逆变器应输出失真度小的正弦波。

影响波形失真度的主要因素之一是逆变器的开关频率。

在数控逆变系统中采用高速DSP等新型处理器，可明显提高并网逆变器的开关频率性能，它已成为实际系统广泛采用的技术之一；同时，逆变器主功率元件的选择也至关重要。

小容量低压系统较多地使用功率场效应管(MOSFET)，它具有较低的通态压降和较高的开关频率；但MOSFET随着电压升高其通态电阻增大，因而在高压大容量系统中一般采用绝缘栅双极晶体管(IGBT)；而在特大容量系统中，一般采用可关断晶闸管(GTO)作为功率元件。

CGC/GF003.1：2009(CNCA/CTS 0004-2010)CGCCGC/GF003.1：2009(CNCA/CTS 0004-2010)并网光伏发电系统工程验收基本要求Basic acceptance requirements for grid-connected PV systems2010-X-XX发布 2010-X-XX实施目 次前 言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语 (1)4 并网光伏发电系统的构成 (2)5 检查和测试的内容 (2)6 工程系统文件和合同符合性的检查 (2)6.1 项目的基本信息 (3)6.2 项目基础文件的检查 (3)6.3电站设备合同符合性的检查 (5)7 电气设备检查 (5)7.1 一般要求 (5)7.2 部件质量检查 (5)7.3标签与标识 (8)8 土建和支架结构检查 (8)8.1 一般要求 (8)8.2 方阵支架 (8)8.3 基础 (9)8.4 光伏方阵场要求 (9)9 电气设备及系统的测试 (9)9.1 一般要求 (9)9.2 保护装置和等电位体的测试 (10)9.3 极性测试 (10)9.4光伏组串电流的测试 (10)9.5 功能测试 (11)9.6 光伏方阵绝缘阻值测试 (11)9.7 光伏方阵标称功率测试 (12)9.8 电能质量的测试 (12)9.9系统电气效率测试 (13)9.10 聚光光伏组件测试 (14)9.11 自动跟踪系统功能测试 (14)10 检查报告 (15)10.1 一般要求 (15)10.2 首次检查 (15)10.3 定期检查 (15)附录A (16)A.1基本情况 (16)A.2文件检查 (17)A.3子系统符合性验收 (18)A.4并网点电能质量现场测试 (20)A.5并网光伏发电系统测试报告表 (21)前 言为提高我国并网光伏发电系统的技术水平，保证应用于光伏系统中的电气设备安全、可靠和稳定的运行，特制定本认证技术规范。

关于CNCA/CTS 0004-2009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》的修订说明（一）修订技术规范的必要性；国家认监委2009年8月批准备案的认证技术规范CNCA/CTS 0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》为我国刚起步发展的并网光伏逆变器行业提供了科学、合理的技术依据，并被我国政府部门启动的“金太阳示范工程”、280MW光伏发电特许权项目所采信。

这标志着以认证机构为主导，严格按照国家认监委《认证技术规范管理办法》要求制定的认证技术规范得到了光伏行业的认同，产品认证的重要性及其积极作用得到了更加充分地体现。

为进一步地引导我国并网光伏逆变器的技术发展，促进安全、高效、可靠产品的应用和推广，发挥认证认可的积极作用，结合我国电网的最新技术要求，由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出，由北京鉴衡认证中心牵头，合肥阳光电源有限公司、国网电力科学研究院、中国电力科学研究院、中国科学院电工研究所、国家继电保护及自动化设备质检中心、内蒙古神舟光伏电力公司、北京科诺伟业科技有限公司、北京能高自动化技术有限公司、株洲南车时代电气股份有限公司，以及国际知名的SMA、KACO、Siemens、Danfoss、Fronius等单位共同参与修订了该规范。

（二）与相关法律法规的关系；本标准符合我国相关法律、法规，与有关现行法律、法规和强制性标准不抵触、不矛盾。

（三）与现行标准的关系，以及存在的差异及理由；至今我国还没有发布实施并网光伏逆变器有关国家标准和行业标准。

该技术技术规范在原版本的基础上进行进一步完善和提高，修订的主要内容概括如下：1.扩大适用范围，增加10KV以上中高压型并网逆变器，技术规范的名称修订为《并网光伏发电专用逆变器技术条件和试验方法》。

2．提高逆变器效率的技术要求。

具体项目如下：1）增加产品在高温、常温、低温的工况下进行逆变效率测试，并得出完整的效率曲线。

CGC 北京鉴衡认证中心认证技术规范CGC/GF001：2009（CNCA/CTS 0004-2009）400V以下低压并网光伏发电专用逆变器技术要求和试验方法Technical Specification and Test Method of Grid-connectedPV inverter below 400V2009-8-3发布 2009-8-3实施北京鉴衡认证中心发布目 次目 次 (I)前 言 (III)并网光伏发电专用逆变器技术要求和试验方法 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 产品分类 (3)4.1 产品型式 (3)4.2 输出功率型谱 (3)5 技术要求 (4)5.1 使用条件 (4)5.2 机体和结构质量 (4)5.3 性能指标 (4)5.4 电磁兼容性 (6)5.5 保护功能 (6)5.6 通讯 (7)5.7 自动开/关机 (7)5.8 软启动 (7)5.9 绝缘耐压性 (7)5.10 外壳防护等级 (8)6 试验方法 (8)6.1 试验环境条件 (8)6.2 机体和结构质量检查 (8)6.3 性能指标试验 (8)6.4 电磁兼容试验 (9)6.5 保护功能试验 (9)6.6 通讯接口试验 (12)6.7 自动开/关机试验 (12)6.8 软启动试验 (12)6.9 绝缘耐压试验 (12)6.10 环境试验 (12)7 检验规则 (12)7.1 检验分类 (12)7.2 出厂检验 (13)7.3 型式检验 (13)8 标志、包装、运输、贮存 (14)8.1 标志 (14)8.2 包装 (14)8.3 运输 (14)8.4 贮存 (14)附 录 A (15)(资料性附录) (15)表A 并网光伏发电专用逆变器技术参数表 (15)附 录 B (17)(资料性附录) (17)防孤岛效应保护方案的选取 (17)前言为推动和规范我国并网光伏逆变器的发展，适应国际贸易、技术和经济交流的需要，以及促进我国并网光伏逆变器的产业化，特制定本认证技术规范。

光伏逆变器的执行标准在光伏发电系统中，逆变器起着将直流电转换为交流电的重要作用。

它是连接光伏组件和电网之间的关键设备，具有稳定电压、频率和电流的功能。

为了保证光伏逆变器的高效性能和可靠性，各国制定了一系列的执行标准。

本文将介绍光伏逆变器的执行标准以及其在提高系统稳定性和安全性方面的作用。

一、执行标准的概述光伏逆变器的执行标准是指对其设计、生产和测试过程中的技术要求和规范。

这些标准是由国际电工委员会（IEC）、国家标准化机构等机构制定的，并根据不同国家的法律法规以及技术发展需求进行修订和更新。

目前，国际上主要采用的光伏逆变器执行标准为IEC 62109。

该标准规定了光伏逆变器的安全性能、电气性能、可靠性、环境适应性等方面的要求。

同时，各国也制定了一些地区性的标准，如美国的UL1741、中国的GB/T 19963等，以进一步细化和完善光伏逆变器相关技术要求。

二、光伏逆变器执行标准的重要性光伏逆变器的执行标准对于推动光伏技术发展、确保系统运行安全和提高电网供电质量具有重要意义。

首先，执行标准有助于提高光伏逆变器的质量和可靠性。

标准明确了逆变器的技术要求，包括输入电压范围、输出电压稳定性、效率等方面的指标，可以有效规范逆变器的设计和生产过程，避免因质量不达标而引发系统故障。

其次，执行标准有助于提高光伏逆变器的安全性。

标准要求光伏逆变器必须通过多项安全测试，如电击保护、过温保护、短路保护等，以确保逆变器在工作时不会对人身安全和设备安全造成威胁。

此外，执行标准还可以促进各国之间的技术交流和合作。

光伏逆变器作为光伏发电系统的核心组件，其技术水平的提高离不开国际合作和经验借鉴。

通过制定一致的执行标准，各国之间的逆变器产品可以更好地兼容和互换，提高全球光伏市场的竞争力。

三、光伏逆变器执行标准的内容光伏逆变器的执行标准主要包括以下方面：1. 安全性：光伏逆变器必须符合相关的安全标准，如对人身安全、电气绝缘、防火等方面的要求。

附件：金太阳示范工程关键设备基本要求（2012年）一、电池组件（一）性能要求1、晶体硅组件全光照面积的光电转换效率（含组件边框面积）≥14.5%，非晶硅薄膜组件≥7%，CIGS薄膜组件≥10%。

2、工作温度范围为-40℃～+85℃，初始功率（出厂前）不低于组件标称功率。

3、使用寿命不低于25年，质保期不少于5年。

晶体硅组件衰减率在2年内不高于2%，25年内不高于20%。

非晶硅薄膜组件衰减率在2年内不高于4%，25年内不高于20%。

4、晶体硅和非晶硅薄膜组件分别按照GB/T9535（或IEC61215）和GB/T18911（或IEC61646）以及GB/T20047(或IEC61730) 标准要求，通过国家批准认证机构的认证，关键部件和原材料（电池片、封装材料、玻璃面板、背板材料、焊接材料、接线盒和接线端子等）型号、规格及生产厂家应与认证产品一致。

（二）生产企业资质要求1、在中华人民共和国注册的独立法人，注册资本金在1亿元人民币以上。

2、具有三年以上相关产品独立生产、供应和售后服务的能力。

晶体硅组件企业的生产检验能力不低于500 MWp，2011年实际发货量不低于300MWp（以海关报关单或销售发票为准）。

非晶硅薄膜组件企业的生产检验能力不低于50MWp，CIGS薄膜组件企业的生产检验能力不低于30MWp。

3、配备AAA级太阳模拟器、组件隐裂测试设备、高低温环境试验箱等关键检验设备。

4、2009-2011年无重大质量投诉或合同违约责任。

二、并网逆变器（一）性能要求1、无隔离变压器型逆变器最大转换效率≥97%，含变压器型逆变器最大转换效率≥95%。

2、逆变器输出功率大于其额定功率的50%时，功率因数应不小于0.98，输出有功功率在20%-50%之间时，功率因数不小于0.95。

3、逆变器应具有电网过/欠压保护、过/欠频保护、防孤岛保护、恢复并网保护、过流保护、极性反接保护、过载保护功能和绝缘阻抗监测、残余电流监测功能，电磁兼容性能应满足相应的环境使用要求。

太阳能光伏并网逆变器技术要求全套Q)要求系统能根据日照情况和规定的日照强度在光伏方阵发出的电力能有效被利用的条件下，对系统进行自动启动和关闭。

(2)要求逆变器必须输出正弦波电流。

光伏系统馈入公用电网的电力，必须满足电网规定的指标，如逆变器的输出电流不能含有直流分量，高次谐波必须尽量减少，不能对电网造成谐波污染。

(3)要求逆变器在负载和日照变化幅度较大的情况下能高效运行。

光伏系统的能量来自太阳能，而日照强度随着气候而变化，所以工作时输入的直流电压变化较大，这就要求逆变器在不同的日照条件下能高效运行。

同时要求逆变器本身也要有较高的逆变效率，一般中、小功率逆变器满载时的逆变效率要求达到88%-93%,大功率逆变器满载时的逆变效率要求达到95%-99%o⑷要求逆变器能使光伏方阵始终工作在最大功率点状态。

电池组件的输出功率与日照强度、环境温度的变化有关，即其输出特性具有非线性关系。

这就要求逆变器具有最大功率点跟踪控制功能(MPPT控制),即不论日照、温度等如何变化，都能通过逆变器的自动调节实现电池组件方阵的最大功率输出，这是保证太阳能光伏发电系统高效率工作的重要环节。

(5)要求具有较高的可靠性。

许多光伏发电系统处在边远地区和无人值守与维护的状态,要求逆变器具有合理的电路结构和设计具备一定的抗干扰能力、环境适应能力、瞬时过载保护能力以及各种保护功能，如输入直流极性接反保护、交流输出短路保护、过热保护、过载保护等。

(6)要求有较宽的直流电压输入适应范围。

电池组件及方阵的输出电压会随着日照强度、气候条件的变化而变化。

对于接入蓄电池的并网光伏系统，虽然蓄电池对电池组件输出电压具有一定的钳位作用，但由于蓄电池本身电压也随着蓄电池的剩余电量和内阻的变化而波动，特别是不接蓄电池的光伏系统或蓄电池老化时的光伏系统，其端电压的变化范围很大。

例如，一个接12V蓄电池的光伏系统，它的端电压会在11~17V变化。

这就要求逆变器必须能在较宽的直流电压输入范围内正常工作,并保证交流输出电压的稳定。

光伏电站设计施工技术规范一、概述随着户用及小型光伏电站建设业务的发展，为了让户用及小型光伏电站项目在运作中能够做到合理规范、安全适用、经济合理、长期可靠、确保质量，特编写本标准，以供参考。

建设户用及小型光伏电站应根据建设地点的地理、气候特征及太阳能资源条件，以及建筑的布局、朝向、日照时间、间距、群体组合和空间环境等进行组件阵列的规划设计，安装在建筑物上的光伏系统不应降低建筑本身或相邻建筑的日照标准。

二、引用标准和规范GB50797-2012《光伏发电站设计规范》GB-Z19964-2005《光伏发电站接入电力系统技术规定》GB/T19064-2003《家用太阳能光伏电源系统技术条件和试验方法》GB/T 12325-2008 《电能质量供电电压允许偏差》GB/T 12326-2008 《电能质量电压波动和闪变》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T15945-2008《电能质量电力系统频率偏差》GB/T14549《电能质量公用电网谐波》GB4208-2008《外壳防护等级（IP代码）》GB50016-2012《建筑设计防火规范》GB50057-2010《建筑物防雷设计规范》JGJ203-2010《民用建筑太阳能光伏系统应用技术规范》JGJ/T264-2012《光伏建筑一体化系统运行与维护规范》Q/GDW617-2011《光伏电站接入电网技术规定》Q/GDW618-2011《光伏电站接入电网测试规程》CGC∕GF0012009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》SJ/TH127-1997光伏（PV）发电系统过电压保护一导则GB/T9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T18210-2000晶体硅光伏（PV）方阵I-V特性的现场测量GB/T18479-2001地面用光伏（PV）发电系统概述和导则GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法GB/T61727-1995光伏（PV）系统电网接口特性以上标准若有新版，请按新版执行。
