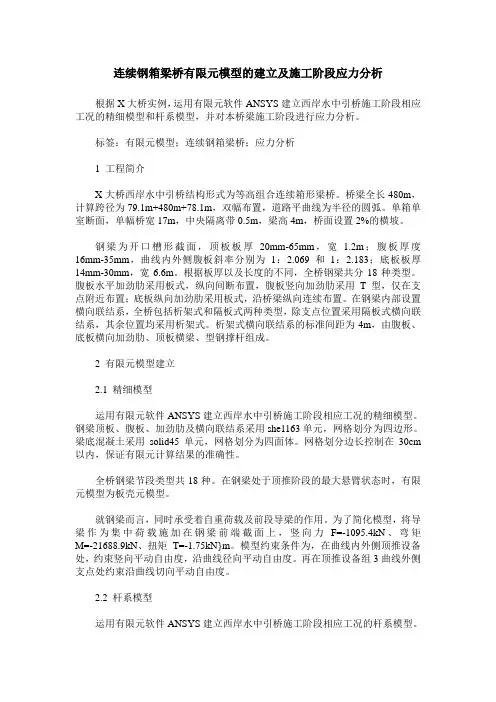

连续钢箱梁桥有限元模型的建立及施工阶段应力分析根据X大桥实例，运用有限元软件ANSYS建立西岸水中引桥施工阶段相应工况的精细模型和杆系模型，并对本桥梁施工阶段进行应力分析。
标签：有限元模型；连续钢箱梁桥；应力分析1 工程简介X大桥西岸水中引桥结构形式为等高组合连续箱形梁桥。
桥梁全长480m，计算跨径为79.1m+480m+78.1m，双幅布置，道路平曲线为半径的圆弧。
单箱单室断面，单幅桥宽17m，中央隔离带0.5m，梁高4m，桥面设置2%的横坡。
钢梁为开口槽形截面，顶板板厚20mm-65mm，宽 1.2m；腹板厚度16mm-35mm，曲线内外侧腹板斜率分别为1：2.069和1：2.183；底板板厚14mm-30mm，宽6.6m。
根据板厚以及长度的不同，全桥钢梁共分18种类型。
腹板水平加劲肋采用板式，纵向间断布置，腹板竖向加劲肋采用T型，仅在支点附近布置；底板纵向加劲肋采用板式，沿桥梁纵向连续布置。
在钢梁内部设置横向联结系，全桥包括析架式和隔板式两种类型，除支点位置采用隔板式横向联结系，其余位置均采用析架式。
析架式横向联结系的标准间距为4m，由腹板、底板横向加劲肋、顶板横梁、型钢撑杆组成。
2 有限元模型建立2.1 精细模型运用有限元软件ANSYS建立西岸水中引桥施工阶段相应工况的精细模型。
钢梁顶板、腹板、加劲肋及横向联结系采用she1163单元，网格划分为四边形。
梁底混凝土采用solid45单元，网格划分为四面体。
网格划分边长控制在30cm 以内，保证有限元计算结果的准确性。
全桥钢梁节段类型共18种。
在钢梁处于顶推阶段的最大悬臂状态时，有限元模型为板壳元模型。
就钢梁而言，同时承受着自重荷载及前段导梁的作用。
为了简化模型，将导梁作为集中荷载施加在钢梁前端截面上，竖向力F=-1095.4kN、弯矩M=-21688.9kN、扭矩T=-1.75kN}m。
模型约束条件为，在曲线内外侧顶推设备处，约束竖向平动自由度，沿曲线径向平动自由度。

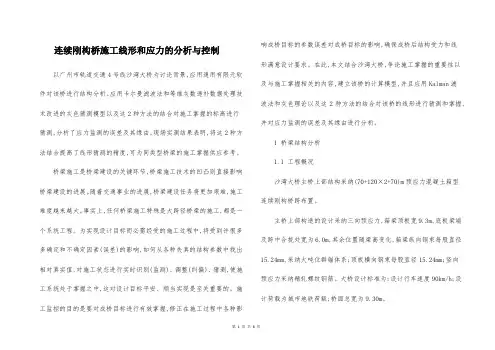

连续刚构桥施工线形和应力的分析与控制以广州市轨道交通4号线沙湾大桥为讨论背景,应用通用有限元软件对该桥进行结构分析。
应用卡尔曼滤波法和等维灰数递补数据处理技术改进的灰色猜测模型以及这2种方法的结合对施工掌握的标高进行猜测,分析了应力监测的误差及其缘由。
现场实测结果表明,将这2种方法结合提高了线形猜测的精度,可为同类型桥梁的施工掌握供应参考。
桥梁施工是桥梁建设的关键环节,桥梁施工技术的凹凸则直接影响桥梁建设的进展。
随着交通事业的进展,桥梁建设任务将更加艰难,施工难度越来越大。
事实上,任何桥梁施工特殊是大跨径桥梁的施工,都是一个系统工程。
为实现设计目标而必需经受的施工过程中,将受到许很多多确定和不确定因素(误差)的影响,如何从各种失真的结构参数中找出相对真实值,对施工状态进行实时识别(监测)、调整(纠偏)、猜测,使施工系统处于掌握之中,这对设计目标平安、顺当实现是至关重要的。
施工监控的目的是要对成桥目标进行有效掌握,修正在施工过程中各种影响成桥目标的参数误差对成桥目标的影响,确保成桥后结构受力和线形满意设计要求。
在此,本文结合沙湾大桥,争论施工掌握的重要性以及与施工掌握相关的内容,建立该桥的计算模型,并且应用Kalman滤波法和灰色理论以及这2种方法的结合对该桥的线形进行猜测和掌握,并对应力监测的误差及其缘由进行分析。
1 桥梁结构分析1.1 工程概况沙湾大桥主桥上部结构采纳(70+120×2+70)m预应力混凝土箱型连续刚构桥跨布置。
主桥上部构造的设计采纳三向预应力,箱梁顶板宽9.3m,底板梁端及跨中合拢处宽为6.0m,其余位置随梁高变化,箱梁纵向钢束每股直径15.24mm,采纳大吨位群锚体系;顶板横向钢束每股直径15.24mm;竖向预应力采纳精轧螺纹钢筋。
大桥设计标准为:设计行车速度90km/h;设计荷载为城市地铁荷载;桥面总宽为9.30m。
墩顶零号块采纳支架浇筑施工,1~14号节段采纳挂篮悬臂浇筑,边跨9m段采纳满堂支架浇筑完成,边跨、中跨合拢段采纳吊架合拢。
现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。
张拉平台示意如图所示。
（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。
预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。
张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。
钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。
（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。
实际伸长量值应扣除钢束的非弹性变形影响。
预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。
直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。
预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。

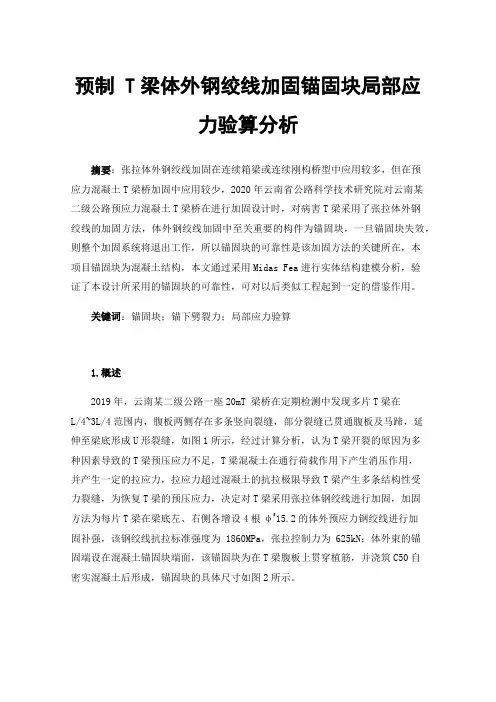

预制 T梁体外钢绞线加固锚固块局部应力验算分析摘要：张拉体外钢绞线加固在连续箱梁或连续刚构桥型中应用较多，但在预应力混凝土T梁桥加固中应用较少，2020年云南省公路科学技术研究院对云南某二级公路预应力混凝土T梁桥在进行加固设计时，对病害T梁采用了张拉体外钢绞线的加固方法，体外钢绞线加固中至关重要的构件为锚固块，一旦锚固块失效，则整个加固系统将退出工作，所以锚固块的可靠性是该加固方法的关键所在，本项目锚固块为混凝土结构，本文通过采用Midas Fea进行实体结构建模分析，验证了本设计所采用的锚固块的可靠性，可对以后类似工程起到一定的借鉴作用。
关键词：锚固块；锚下劈裂力；局部应力验算1.概述2019年，云南某二级公路一座20mT 梁桥在定期检测中发现多片T梁在L/4~3L/4范围内，腹板两侧存在多条竖向裂缝，部分裂缝已贯通腹板及马蹄，延伸至梁底形成U形裂缝，如图1所示，经过计算分析，认为T梁开裂的原因为多种因素导致的T梁预压应力不足，T梁混凝土在通行荷载作用下产生消压作用，并产生一定的拉应力，拉应力超过混凝土的抗拉极限导致T梁产生多条结构性受力裂缝，为恢复T梁的预压应力，决定对T梁采用张拉体钢绞线进行加固，加固方法为每片T梁在梁底左、右侧各增设4根φS15.2的体外预应力钢绞线进行加固补强，该钢绞线抗拉标准强度为 1860MPa，张拉控制力为 625kN；体外束的锚固端设在混凝土锚固块端面，该锚固块为在T梁腹板上贯穿植筋，并浇筑C50自密实混凝土后形成，锚固块的具体尺寸如图2所示。
图1 T梁腹板竖向裂缝现场照片图2锚固块立面构造图（单位：cm）为保证体外束张拉后，锚块不产生剪翘作用，本设计在锚块端面又设置4根横向预应力螺杆，每根横向预应力螺杆张拉力为50KN，如图3所示。
图3锚固块端面横向预应力螺杆布置图2.混凝土锚固块局部应力分析2.1计算参数混凝土锚固块采用 MidasFea 软件进行局部应力分析，采用建模单元均为实体，根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG3362-2018）[1]进行校检，校验内容共涉及体外束锚下劈裂力、锚固块端部横向拉应力、锚固块纵桥向抗剪验算、体外束张拉后对主梁应力影响分析。
