典型局部应力

练习题一、名词解释：1、各向异性：岩石的全部或部分物理、力学性质随方向不同而表现出差异的性质。

2、软化系数：饱水岩样抗压强度与自然风干岩样抗压强度的比值。

3、初始碎胀系数：破碎后样自然堆积体积与原体积之比。

4、岩体裂隙度K：取样线上单位长度上的节理数。

5、本构方程：描述岩石应力与应变及其与应力速率、应变速率之间关系的方程（物理方程）。

6、平面应力问题：某一方向应力为0。

（受力体在几何上为等厚薄板，如薄板梁、砂轮等）1．平面应变问题：受力体呈等截面柱体，受力后仅两个方向有应变，此类问题在弹性力学中称为平面应变问题。

2．给定载荷：巷道围岩相对孤立，支架仅承受孤立围岩的载荷。

3．长时强度：作用时间为无限大时的强度（最低值）。

4．扩容现象：岩石破坏前，因微裂隙产生及内部小块体相对滑移，导致体积扩大的现象5．支承压力：回采空间周围煤岩体内应力增高区的切向应力。

1．平面应力问题：受力体呈等厚薄板状，所受应力为平面应力，在弹性力学中称为平面应力问题。

2．给定变形：围岩与母体岩层存在力学联系，支架承受围岩变形而产生的压力，这种工作方式称为给定变形。

3．准岩体强度：考虑裂隙发育程度，经过修正后的岩石强度称为准岩体强度。

4．剪胀现象：岩石受力破坏后，内部断裂岩块之间相互错动增加内部空间在宏观上表现体积增大现象。

5．滞环：岩石属滞弹性体，加卸载曲线围成的环状图形，其面积大小表示因内摩擦等原因消耗的能量。

1、岩石的视密度：单位体积岩石（包括空隙）的质量。

2、扩容现象：岩石破坏前，因微裂隙产生及内部小块体相对滑移，导致体积扩大的现象。

3、岩体切割度Xe：岩体被裂隙割裂分离的程度：4、弹性后效：停止加、卸载，应变需经一段时间达到应有值的现象。

5、粘弹性：岩石在发生的弹性变形具有滞后性，变形可缓慢恢复。

6、软岩（地质定义）：单轴抗压强度小于25MPa的松散、破碎、软弱及风化膨胀类岩石。

1.砂土液化：饱水砂土在地震、动力荷载或其它物理作用下，受到强烈振动而丧失抗剪强度，使砂粒处于悬浮状态，致使地基失效的作用或现象。

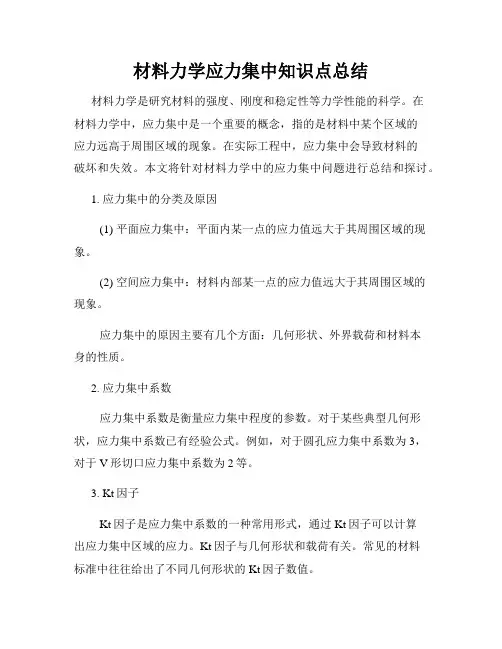

材料力学应力集中知识点总结材料力学是研究材料的强度、刚度和稳定性等力学性能的科学。

在材料力学中，应力集中是一个重要的概念，指的是材料中某个区域的应力远高于周围区域的现象。

在实际工程中，应力集中会导致材料的破坏和失效。

本文将针对材料力学中的应力集中问题进行总结和探讨。

1. 应力集中的分类及原因(1) 平面应力集中：平面内某一点的应力值远大于其周围区域的现象。

(2) 空间应力集中：材料内部某一点的应力值远大于其周围区域的现象。

应力集中的原因主要有几个方面：几何形状、外界载荷和材料本身的性质。

2. 应力集中系数应力集中系数是衡量应力集中程度的参数。

对于某些典型几何形状，应力集中系数已有经验公式。

例如，对于圆孔应力集中系数为3，对于V形切口应力集中系数为2等。

3. Kt因子Kt因子是应力集中系数的一种常用形式，通过Kt因子可以计算出应力集中区域的应力。

Kt因子与几何形状和载荷有关。

常见的材料标准中往往给出了不同几何形状的Kt因子数值。

4. 应力集中的影响应力集中会导致材料的破坏和失效，主要表现为以下几个方面：(1) 应力集中引起的局部应力过大，可能导致材料发生塑性变形或断裂。

(2) 应力集中可能导致疲劳寿命的降低，引起疲劳断裂。

(3) 应力集中可能导致材料的强度和刚度下降，影响结构的稳定性。

5. 应力集中的改善措施为了减小或避免应力集中，可以采取以下的改善措施：(1) 合理设计和优化几何形状，避免出现应力集中的部位。

(2) 利用合适的材料，提高材料的强度和韧性，减少应力集中的影响。

(3) 在应力集中区域设置适当的补强措施，如添加加强结构或补强材料。

6. 数值模拟方法与应力集中数值模拟方法，如有限元分析，可以帮助工程师预测和分析应力集中问题。

通过数值模拟，可以获得应力集中区域的应力分布情况和应力集中系数，从而指导实际工程中的设计和改进。

总结：材料力学中的应力集中是一个重要而复杂的问题，在工程实践中具有重要的意义。

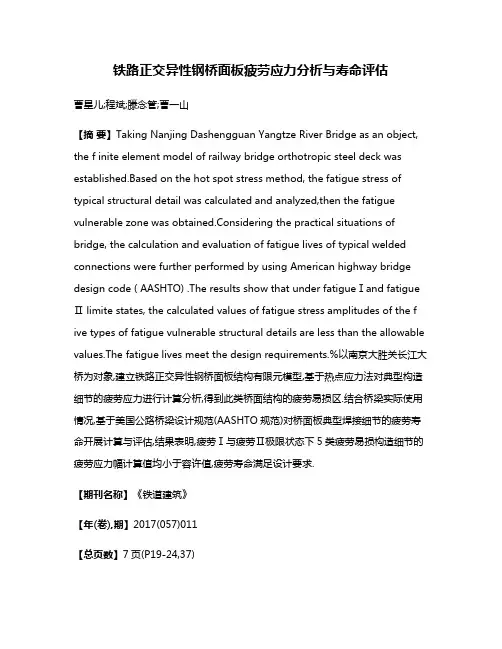

铁路正交异性钢桥面板疲劳应力分析与寿命评估曹星儿;程斌;滕念管;曹一山【摘要】Taking Nanjing Dashengguan Yangtze River Bridge as an object, the f inite element model of railway bridge orthotropic steel deck was established.Based on the hot spot stress method, the fatigue stress of typical structural detail was calculated and analyzed,then the fatigue vulnerable zone was obtained.Considering the practical situations of bridge, the calculation and evaluation of fatigue lives of typical welded connections were further performed by using American highway bridge design code ( AASHTO) .The results show that under fatigueⅠand fatigue Ⅱ limite states, the calculated values of fatigue stress amplitudes of the f ive types of fatigue vulnerable structural details are less than the allowable values.The fatigue lives meet the design requirements.%以南京大胜关长江大桥为对象,建立铁路正交异性钢桥面板结构有限元模型,基于热点应力法对典型构造细节的疲劳应力进行计算分析,得到此类桥面结构的疲劳易损区.结合桥梁实际使用情况,基于美国公路桥梁设计规范(AASHTO规范)对桥面板典型焊接细节的疲劳寿命开展计算与评估,结果表明,疲劳Ⅰ与疲劳Ⅱ极限状态下5类疲劳易损构造细节的疲劳应力幅计算值均小于容许值,疲劳寿命满足设计要求.【期刊名称】《铁道建筑》【年(卷),期】2017(057)011【总页数】7页(P19-24,37)【关键词】铁路桥梁;正交异性钢桥面板;疲劳应力;热点应力;疲劳寿命;疲劳评估【作者】曹星儿;程斌;滕念管;曹一山【作者单位】上海交通大学船舶海洋与建筑工程学院,上海 200240;上海交通大学船舶海洋与建筑工程学院,上海 200240;上海交通大学船舶海洋与建筑工程学院,上海 200240;中交公路规划设计院有限公司,北京 100088【正文语种】中文【中图分类】U441+.4铁路正交异性钢桥面板由盖板、纵肋、轨下T形纵梁以及横梁组成，由于其面内刚度在相互垂直的方向不相同，造成受力行为的正交异性，故称为正交异性钢桥面板(Orthotropic Steel Deck，OSD)。

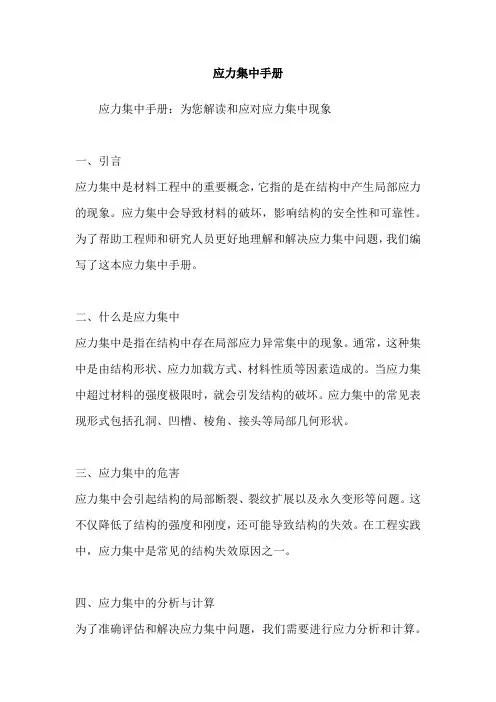

应力集中手册应力集中手册：为您解读和应对应力集中现象一、引言应力集中是材料工程中的重要概念，它指的是在结构中产生局部应力的现象。

应力集中会导致材料的破坏，影响结构的安全性和可靠性。

为了帮助工程师和研究人员更好地理解和解决应力集中问题，我们编写了这本应力集中手册。

二、什么是应力集中应力集中是指在结构中存在局部应力异常集中的现象。

通常，这种集中是由结构形状、应力加载方式、材料性质等因素造成的。

当应力集中超过材料的强度极限时，就会引发结构的破坏。

应力集中的常见表现形式包括孔洞、凹槽、棱角、接头等局部几何形状。

三、应力集中的危害应力集中会引起结构的局部断裂、裂纹扩展以及永久变形等问题。

这不仅降低了结构的强度和刚度，还可能导致结构的失效。

在工程实践中，应力集中是常见的结构失效原因之一。

四、应力集中的分析与计算为了准确评估和解决应力集中问题，我们需要进行应力分析和计算。

常用的方法包括有限元方法、应力集中系数法和应力分布法。

这些方法可以帮助我们定量地评估结构中的应力集中程度，并设计合适的改善措施。

五、应对应力集中问题的措施针对不同类型的应力集中问题，我们可以采取一系列的改善措施。

例如，可以通过增加结构的强度、改变结构的几何形状、优化材料的选择等方式来减轻应力集中的影响。

此外，合理的工艺控制和结构设计也可以有助于降低应力集中。

六、应力集中的实例分析本手册还包含了一些典型的应力集中实例分析，如孔洞、凹槽和接头等。

通过这些实例，读者可以更好地理解应力集中的原因、危害以及解决方法。

七、结语应力集中是一个复杂的问题，在工程实践中具有重要的意义。

这本应力集中手册旨在为工程师、设计师和研究人员提供一份全面的指南，帮助他们更好地理解和应对应力集中现象，提高结构的安全性和可靠性。

希望这本手册能为广大读者带来帮助，并在工程实践中发挥积极的作用。

1 内应力产生在注塑制品中，各处局部应力状态是不同的，制品变形程度将决定于应力分布。

如果制品在冷却时。

存在温度梯度，则这类应力会发展，所以这类应力又称为“成型应力”。

注塑制品的内应力包两种：一种是注塑制品成型应力，另一种是温度应力。

当熔体进入温度较低的模具时，靠近模腔壁的熔体讯速地冷却而固化，于是分子链段被“冻结”。

由于凝固的聚合物层，导热性很差，在制品厚度方向上产生较大的温度梯度。

制品心部凝固相当缓慢，以致于当浇口封闭时，制品中心的熔体单元还未凝固，这时注塑机又无法对冷却收缩进行补料。

这样制品内部收缩作用与硬皮层作用方向是相反的；心部处于静态拉伸而表层则处于静态压缩。

在熔体充模流动时，除了有体积收缩效应引起的应力外。

还有因流道，浇口出口的膨胀效应而引起的应力；前一种效应引起的应力与熔体流动方向有关，后者由于出口膨胀效应将引起在垂直于流动方向应力作用。

2 影响愉应力的工艺因素（1）向应力的影响在速冷条件下，取向会导致聚合物内应力的形成。

由于聚合物熔体的粘度高，内应力不能很快松驰，影响制品的物理性能和尺寸稳定性。

各参数对取向应力的影响a熔体温度，熔体温度高，粘度低，剪切应力降低取向度减小；另一方面由于熔体温度高会使应力松驰加快，促使解取向能力加强。

可是在不改变注塑机压力的情况下，模腔压力会增大，强剪切作用又导致取向应力的提高。

b在喷嘴封闭以前，延长保压时间，会导致取向应力增加。

c提高注射压力或保压压力，会增大取向应力，d模具温度高可保证制品缓慢冷却，起到解取向作用。

e增加制品厚度使取向应力降低，因为厚壁制品冷却时慢，粘度提高慢，应力松驰过程的时间长，所以取向应力小。

（2）对温度应力的影响如上所述由于在充模时熔体和型壁之间温度梯度很大，先凝固的外层熔体要助止后凝固的内层熔体的收缩，结果在外层产生压应力（收缩应力），内层产生拉应力（取向应力）。

如果充模后又在保压压力的作用下持续较长时间，聚合物熔体又补入模腔中，使模腔压力提高，此压力会改变由于温度不均而产生的内应力。

弹塑性⼒学应⼒应变关系应⼒应变都是物体受到外界载荷产⽣的响应。

物体由于受到外界载荷后，在物体内部各部分之间要产⽣互相之间的⼒的作⽤，由于受到⼒的作⽤就会产⽣相应的变形；或者由于变形引起相应的⼒的作⽤。

则⼀定材料的物体其产⽣的应⼒和应变也必然存在⼀定的关系。

在⼒学上由于平衡⽅程仅建⽴了⼒学参数（应⼒分量与外⼒分量）之间的关系，⽽⼏何⽅程也仅建⽴了运动学参数（位移分量与应变分量）之间的连系。

所以平衡⽅程与⼏何⽅程是两类完全相互独⽴的⽅程，它们之间还缺乏必要的联系，这种联系即应⼒和应变之间的关系。

有了可变形材料应⼒和应变之间关系和⼒学参数及运动学参数即可分析具体的⼒学问题。

由平衡⽅程和⼏何⽅程加上⼀组反映材料应⼒和应变之间关系的⽅程就可求解具体的⼒学问题。

这样的⼀组⽅程即所谓的本构⽅程。

讨论应⼒和应变之间的关系即可变为⼀定的材料建⽴合适的本构⽅程。

⼀．典型应⼒-应变关系图1-1 典型应⼒-应变曲线1）弹性阶段（OC段）该弹性阶段为初始弹性阶段OC（严格讲应该为CA’）,包括：线性弹性分阶段OA段，⾮线性弹性阶段AB段和初始屈服阶段BC 段。

该阶段应⼒和应变满⾜线性关系，⽐例常数即弹性模量或杨⽒模量，记作：εσE =，即在应⼒-应变曲线的初始部分（⼩应变阶段），许多材料都服从全量型胡克定律。

2）塑性阶段（CDEF 段）CDE 段为强化阶段，在此阶段如图1中所⽰，应⼒超过屈服极限，应变超过⽐例极限后，要使应变再增加，所需的应⼒必须在超出⽐例极限后继续增加，这⼀现象称为应变硬化。

CDE 段的强化阶段在E 点达到应⼒的最⾼点，荷载达到最⼤值，相应的应⼒值称为材料的强度极限（ultimate strength ），并⽤σb 表⽰。

超过强度极限后应变变⼤应⼒却下降，直到最后试件断裂。

这⼀阶段试件截⾯积的减⼩不是在整个试件长度范围发⽣，⽽是试件的⼀个局部区域截⾯积急剧减⼩。

这⼀现象称为“颈缩”（necking ）。

百度文库- 让每个人平等地提升自我东北石油大学课程综合实践（二）课程过程设备设计题目典型局部应力学院机械科学与工程学院专业班级装备12-2班学生姓名李早东学生学号指导教师林玉娟2014年5月11日目录第一章局部应力 (1)1.局部应力的计算方法与概述 (1)WRC方法 (1)介质压力引起的应力计算 (3)强度评定 (3)欧盟的压力容器标准EN13445 (4)有限元法 (4)第二章补强分析 (5)2.降低局部应力的方法与措施 (5)直立容器支承式支座处的强度校核 (5)支座处封头的局部载荷 (5)支座处封头截面上的应力 (6)支座处封头的强度校核条件 (9)补强措施 (10)第三章结束语 (12)第一章局部应力1.局部应力的计算方法与概述压力容器除了承受介质压力载荷外,常常还要受到附件传来的其他外载荷。

通过支座、托架、吊耳等附件传来的载荷,主要是设备的自重及其内部物料等静重;通过接管传来的载荷主要是管道和管系反力、重量以及由于受热膨胀引起的推力和力矩。

这些载荷对壳体的影响虽仅限于附件与壳体连接处附近的局部区域,但常会产生较高的局部应力。

除外载荷产生的局部应力外,介质压力载荷还将在附件与壳体连接区产生另外一些局部应力,如局部薄膜应力、弯曲应力,以及截面尺寸突变的转角处的应力集中。

外载荷应力和介质压力载荷应力的联合作用将会使附件和壳体连接区域成为压力容器发生破坏的主要根源。

因此,计算外载荷作用下附件和壳体中的局部应力就显得十分重要,但是由于问题的非对称性,对局部应力作完整的理论计算过于复杂,对于实际设计往往不便于应用。

目前,对于压力容器壳体上由接管外载荷引起的局部应力的计算,主要有以Bijlaard理论为基础的两种方法:一是美国焊接研究协会(WRC)第107公报和有关补充规定WRC第297公报介绍的方法;二是英国压力容器设计标准BS550附录G建议的方法。

随着压力容器向高参数化发展和分析设计方法的广泛采用,要求进行局部应力计算和采用分析设计法进行强度评定的压力容器会越来越多,故本文在对WRC107方法理解基础上,对一高压反应器底封头上由接管载荷引起的局部应力作了详细计算,并按分析设计原理对接管和封头连接区的应力进行了强度评定,以便对工程中同类结构的局部应力计算、强度评定及压力容器分析设计方法的应用提供一定的参考。

应力集中的实例-回复应力集中的实例是指在材料或结构中存在一些几何形状或载荷引起的应力集中现象。

当材料或结构遭受外部力作用时，应力会随着受力部位的几何形状的变化而产生集中现象。

这种集中现象会导致局部的应力增加，进而引发材料的破坏或结构的失效。

下面我将以“桥梁支座的应力集中”为例，详细解释应力集中的原理以及对结构的影响。

桥梁是人类重要的交通工程之一，而其中的支座是桥梁结构的重要组成部分。

支座的功能是传递桥梁自重和荷载至桥墩或台帽上，并且允许桥梁在温度变化下的伸缩或收缩。

然而，由于支座几何形状的特殊性，往往会导致应力集中的现象。

首先，支座的形状会对应力分布产生影响。

一般来说，传统的支座形状是矩形或梯形，其底部与桥梁接触，上部分别与桥墩或台帽连接。

这种形状会导致底部出现应力集中现象。

原因是支座的中心区域受到了来自桥梁的荷载，而边缘处受力较小。

这种不均匀的受力分布导致了应力集中，使得中心区域的应力值大大超过了边缘区域。

其次，支座的尺寸也会对应力分布产生影响。

一般来说，支座的尺寸越大，底部的应力集中现象越明显。

这是因为较大的支座会导致底部受力更加集中，使得应力值增加。

同时，支座底部的应力集中现象还可能导致局部的塑性变形，进而引发疲劳破坏。

当支座遭受到荷载作用时，应力集中现象会对结构产生影响。

首先，应力集中会导致支座的底部产生超过材料强度极限的应力，进而引发塑性变形或疲劳破坏。

这种破坏可能会导致支座的失效，使桥梁的稳定性受到威胁。

其次，应力集中会导致支座的变形增加，影响桥梁结构的整体稳定性。

当支座变形过大时，不仅会影响桥梁的正常使用，还可能会引起结构的严重破坏。

为了避免支座应力集中的问题，工程师们采取了一系列的措施。

首先，改变支座形状，例如采用圆形或椭圆形的支座。

这种形状可以更均匀地分布荷载，并减轻应力的集中程度。

其次，增加支座的尺寸。

通过增大支座的面积，可以分散荷载并减小应力集中的程度。

此外，还可以使用支座下方的弹性垫板来缓冲和分散荷载，从而减少应力集中的影响。

典型应力应变曲线各线段所表征的含义随着科学技术的不断进步，材料力学领域也得到了长足发展，其中应力应变曲线是材料力学中一个非常重要的概念。

在工程设计和材料选择过程中，了解典型应力应变曲线各线段所表征的含义对于确保材料的安全性和可靠性至关重要。

1. 弹性阶段:首先我们来看典型应力应变曲线的弹性阶段，这个阶段也被称为线性弹性阶段。

在这个阶段内，材料在承受外力的情况下会出现弹性变形，而不会发生永久性变形。

这是因为材料在这个阶段内表现出良好的弹性恢复性，即使受到外力的作用，一旦外力消失，材料会恢复原始形状。

这一阶段的特点是应变与应力成正比，即呈现出线性关系。

在这个阶段内，我们可以通过杨氏模量来评估材料的刚度和弹性。

而了解这一阶段的特性有助于我们在工程实践中选择合适的材料，以满足设计要求。

2. 屈服阶段:接下来是典型应力应变曲线的屈服阶段。

在这个阶段内，材料逐渐失去了弹性，并且开始出现塑性变形。

当外力作用到一定程度时，材料会出现显著的永久性变形。

这是因为材料在这一阶段内，开始出现晶体滑移和位错运动，从而导致材料的屈服。

了解材料的屈服特性有助于我们评估材料的可塑性和延展性，这在设计强度要求较高的工程结构时至关重要。

3. 颈缩阶段:随后是典型应力应变曲线的颈缩阶段。

在这个阶段内，材料的应力逐渐减小，而应变仍在不断增加。

这是因为材料内部出现了局部损伤和断裂，从而导致了截面减小和应力集中。

了解这一阶段的特性有助于我们评估材料的韧性和断裂特性，以确保工程结构在承受外力时不会出现过早的断裂。

4. 断裂阶段:最后是典型应力应变曲线的断裂阶段。

在这个阶段内，材料会突然失去承载能力，并出现明显的断裂现象。

这是因为材料的内部损伤和缺陷逐渐积累并扩大，从而导致了材料的突然断裂。

了解这一阶段的特性有助于我们预测材料的寿命和耐久性，以确保工程结构在使用过程中不会出现意外断裂。

对于以上几个阶段，我们可以通过典型应力应变曲线的形式和斜率来进行评估和分析。

应力集中的实例（原创版）目录1.应力集中的定义2.应力集中的实例3.应力集中的影响4.如何避免应力集中正文【应力集中的定义】应力集中是指在外力作用下，物体内部的应力分布出现局部集中的现象。

当外力作用于物体时，物体内部的应力会按照一定的规律分布，而在某些局部区域，应力的分布会明显集中，这种现象被称为应力集中。

【应力集中的实例】应力集中在许多实际应用中都有出现，以下是一些典型的应力集中实例：1.焊接接头：在焊接过程中，由于焊接工艺和材料的不均匀性，焊接接头处容易出现应力集中。

这会导致焊接接头处的强度降低，从而影响整个结构的安全性。

2.螺纹连接：在螺纹连接中，由于螺纹的牙距和角度不均匀，以及螺纹与螺母之间的配合不良，也会出现应力集中现象。

这可能导致螺纹连接处的松动和损坏，影响结构的稳定性。

3.裂纹扩展：在材料出现裂纹的情况下，如果裂纹尖端处的应力集中，会导致裂纹的快速扩展。

这种情况在工程结构和机械零部件中都是需要避免的。

【应力集中的影响】应力集中会对结构和零部件的性能产生不良影响，主要表现在以下几个方面：1.降低强度：应力集中会导致局部区域的应力值增大，从而降低该区域的强度，影响整个结构的承载能力。

2.引起疲劳：应力集中会使局部区域的应力周期性变化，从而引起疲劳破坏。

这种情况在机械零部件中尤为常见。

3.导致失效：严重的应力集中可能导致结构和零部件的失效，如断裂、脱落等，对工程安全构成威胁。

【如何避免应力集中】为了避免应力集中带来的不良影响，可以采取以下措施：1.优化设计：在设计阶段，通过合理的结构形式和材料选择，可以有效降低应力集中的程度。

2.改进工艺：在制造和加工过程中，采用适当的工艺方法和参数，可以减少应力集中的产生。

例如，在焊接过程中，采用适当的焊接顺序和电流参数，可以降低焊接接头的应力集中。

3.加强质量控制：通过对产品进行严格的质量检测，可以及时发现和消除应力集中的隐患。

总之，应力集中是一种普遍存在的现象，对工程结构和零部件的性能产生不利影响。

典型应力应变曲线各线段所表征的含义典型应力应变曲线是描述材料在受力过程中应力和应变关系的一种图形表示。

它可以揭示材料在不同受力阶段的行为特征，从而帮助工程师和科研人员了解材料的力学性能以及材料的破坏机制。

典型应力应变曲线可以分为五个主要的线段：弹性段、屈服段、硬化段、颈缩段和断裂段。

以下将对每个线段进行详细的解释。

1.弹性段：典型应力应变曲线的起始部分称为弹性段，它代表了材料在小应力范围内的弹性变形。

在这个阶段，应力与应变成正比，即满足胡克定律。

当受力停止时，材料会恢复到最初的形状，没有永久变形。

在弹性段，材料的应力应变曲线呈直线，斜率称为弹性模量，表示了材料的刚度。

2.屈服段：当材料受到持续的外力作用时，应力应变曲线会突然发生斜率的改变，进入屈服段。

在屈服段，材料开始发生塑性变形，由于材料内部的晶体滑移和位错运动等微观机制，导致材料的应力并不与应变成正比。

材料的屈服点应力称为屈服强度，它是材料开始塑性变形的标志。

屈服点之前的部分称为弹性极限，表示了材料在弹性阶段内能达到的最大应力值。

3.硬化段：在屈服强度之后，材料会逐渐加工硬化，进入硬化段。

在这个阶段，材料的应力随着应变的增加而增加。

硬化的机制包括晶体内的位错堆积、动晶界滑移和晶粒细化等。

硬化段的斜率比弹性段大，表示了材料的塑性变形能力的下降。

4.颈缩段：在材料经历硬化段后，应力应变曲线会出现颈缩现象，进入颈缩段。

在颈缩段中，材料的剩余截面积减小，导致应力集中于颈缩区域。

此时，材料开始发生局部变形，表现出明显的塑性变形。

颈缩段的斜率趋近于0，表示了材料的形变速度减慢。

5.断裂段：当颈缩区域的应力集中达到一定程度时，材料会发生断裂，进入断裂段。

在断裂段中，应力急剧下降，材料失去了耐力，导致材料的破坏。

断裂段的程度取决于材料的韧性，韧性越高，断裂段越长，反之亦然。

典型应力应变曲线的不同线段表征了材料在不同受力阶段的行为特征。

弹性段表明了材料的刚度和弹性变形能力，屈服段标志了材料开始塑性变形的点，硬化段和颈缩段揭示了材料的塑性变形过程以及塑性变形能力的下降，而断裂段则表征了材料的破坏特性。

（1）什么是局部载荷
2.5.1 概述
容器除了受内
压或外压外，在其
制造、安装和使用
过程中还受到许多
通过附件传来的其
他载荷。

这些附件
包括支座、托架、
吊耳和接管等。

这
些载荷称为局部载
荷。

（2）局部载荷的特点
局部载荷对壳件的影响通常仅限于附件与壳体连接处附近的局部地区，局部载荷将在壳体相接管等附件中产生较高的局部应力。

（3）局部载荷的计算方法
理论计算过于繁复，解决的范围较窄，而且结果与实际相差较大。

现在通常采用数值解与实验结合的方式，归纳整理出经验公式和大量的工程分析用图表。

本节仅以承受内压壳体与接管连接处局部应力的分析为例，介绍局部引力的求解方法。

2.5.2 内压壳体与接管连接处的局部应力
目前，工程上对局部应力的分析，主要采用的方法是应力集中系数法。

它是结合了理论分析、数值计算、实验测试等方法，归纳总结而成。

以下举二个实例来分析一下应力集中系数法的具体使用。

这二个实例是：①球形封头开孔接管应力分析；②圆柱壳开孔接管应力分析。

2.5 典型局部应力 2.5.3 降低局部应力的措施
2.5.3 降低局部应力的措施
（1）合理的结构设计
①减少两连接件的刚度差；②尽量采用圆弧过渡；
③局部区域补强；④选择合适的开孔方位。

（2）减少附件传递的局部载荷
（3）尽量减少结构中的缺陷。
