结构化综合布线系统概述

六类综合布线系统概述1.1智能大厦简介在今天的大楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视讯以及楼宇管理系统元件，从完全意义上它为整个大楼提供了一个迅速、通畅的信息传输通道。

所谓智能大厦即是对建筑物的结构、系统、服务、管理等四个基本要素以及它们之间的内在联系进行最优化考虑,来提供一个投资合理的,但又拥有高安全、高效率的舒适、温馨、便利的环境。

它为大厦的主人带来了长远的经济效益、低廉的运行花费，并具有全方面的开放性、灵活性及安全性。

智能大厦，是通过装配现代智能信息设备（电脑及网络、话音设备、楼宇自控设备、视频设备等），并运用相应技术手段，依据一定的技术标准，实现该大厦的智能化，即通信自动化、办公自动化和楼宇管理自动化。

结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。

因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的大厦。

对于一座大厦，结构化综合布线系统是实现智能化的先决条件和基础，同时也是大厦现代化的重要标志之一。

没有结构化综合布线，大厦智能化无从谈起。

1.2结构化布线与传统布线的比较对于一座建筑物，它是否能够在现在或将来始终具备最先进的现代化管理和通讯水平，最终要取决于建筑物内是否有一套完整、高质和符合国际标准的布线系统。

在传统布线系统中，由于多个子系统独立布线，并采用不同的传输媒介。

这就给建筑物从设计和今后的管理带来一系列的弊端。

●在线路路由上，各专业设计之间过多的牵制，使得最终设施的管道错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。

●在布线时，重复施工，造成材料和人员的浪费。

●各弱电系统彼此相互独立、互不兼容，造成使用者极大的不便。

●设备的改变、移动都会使最终用户无法改变原有的布线，以适应各自的需求。

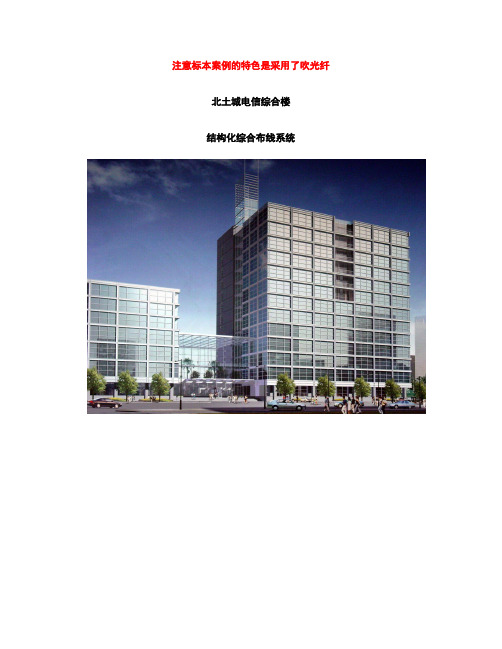

注意标本案例的特色是采用了吹光纤北土城电信综合楼结构化综合布线系统目录一、系统方案概述 (3)二、系统功能特点 (6)2.1系统满足的功能要求 (6)三、系统设计方案 (8)3.1结构化综合布线系统介绍 (8)3.2系统技术说明 (19)3.3系统技术方案描述 (21)3.4方案设计特点及描述 (28)3.5系统组成与结构 (30)3.6系统主要性能指标 (33)3.7系统特性指标 (35)一、系统方案概述北土城电信综合楼工程结构化综合布线系统是一个完整的集成化通讯传输(分布式)系统。

使用符合标准规范的布线部件(配线架、连接器、信息插座、插头、适配器、传输电子器件、电气保护设备和线路管理支持硬件)，采用非屏蔽双绞线与光纤混合布线方式，全部采用模块化组合压接、以连接大楼内的话音设备、数据设备、电子通讯设备和网络交换设备等，并能使这些设备与外部通讯网络相连接，为大厦弱电集成系统的信息基础链路的开通使用，提供可靠保障。

北土城电信综合楼工程结构化综合布线系统是典型的智能化结构化布线系统，该系统包括了楼内的通用结构化布线系统和光纤/吹光纤布线系统。

本项目按照用户提供的北土城电信综合楼的工程图纸以及建筑物的实际结构和功能要求进行设计。

总体设计采用产品完善、性能最优的具有国际布线技术领先综合优势的业界著名布线厂商英国奔瑞(Brand-Rex)有限公司的MillenniuM结构化综合布线网联解决方案，并按照国家和国际相关标准及奔瑞(Brand-Rex)公司结构化综合布线系统设计原则和用户的要求设计。

综合布线系统设计分为：工作区子系统、水平子系统、主干子系统、管理区子系统、设备间子系统和建筑群子系统；共包括铜缆和光纤网络两大应用系统。

全系统共设语音和数据铜缆信息点共约10000个，光纤信息点共约1300个，数据和语音系统水平线采用增强型6类布线产品及光纤/吹光纤产品，铜缆部分全面支持100米距离内10Mpbs、16Mpbs、100Mpbs、155Mbps、1000Mpbs甚至6Gbps的传输速率，满足并大大超越国际标准EIA/TIA 568A/B、EN50173、ISO 11801的6类性能要求，同时推荐预留足够数量的由吹光纤微管组成的光纤通道，当用户需要进行光纤到桌面的安装时，只需通过压缩空气，便可便捷的进行光纤的安装和升级工作，更可通过吹入单模光纤来支持10000Mbps及未来高速网络的数据传输，保证用户的光纤系统不会落后。

综合布线系统是指在建筑物内部或办公场所中，为不同的通信设备和网络设备提供通信和数据传输的结构化布线系统。

它是一个综合的、标准化的网络基础设施，可以支持多种设备和应用，并具备灵活性和可扩展性。

综合布线系统包括了电力线路、数据线路、电话线路等，为各种设备提供了可靠的物理连接。

综合布线系统的应用场合包括：
商业办公室：商业办公室是综合布线系统的主要应用场合之一。

它为办公室内的计算机、电话系统、数据中心、安全监控系统等提供了可靠的通信和数据传输网络。

数据中心：数据中心需要高速、可靠的网络连接和大容量的数据传输能力。

综合布线系统可以满足数据中心对高带宽、低延迟和高可靠性的需求，提供高效的数据交换和管理。

医疗机构：医疗机构需要支持医疗设备、电子病历系统、医疗影像传输等的通信基础设施。

综合布线系统可以为医疗机构提供高速、安全的数据传输，支持医疗信息的流动和共享。

学校和大学：学校和大学的校园内需要支持教学楼、图书馆、实验室等各个区域的通信和数据传输。

综合布线系统可以提供校园范围内的高效、可靠的网络连接，支持教育信息化的发展。

酒店和会议中心：酒店和会议中心需要为客房、会议室、展厅等提供网络和通信服务。

综合布线系统可以满足这些场所对高速互联和多媒体传输的需求。

综合布线系统的优点包括：灵活性、可扩展性、标准化、易于维护和管理。

它能够适应不同应用的需求，并随着技术的发展进行升级和扩展。

同时，它还能减少布线混乱、故障排查困难等问题，提高网络的可靠性和效率。

综合布线系统在现代建筑和办公场所中扮演着重要的角色，为各种设备和应用提供了稳定、高效的通信和数据传输基础设施。

结构化综合布线系统简介建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物和建筑群中综合数据传输的网络系统。

它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。

其系统包括所有建筑物与建筑群内部用以交连以上设备的电缆和相关的布线器件。

综合布线系统是1985年由美国电话电报公司(AT&T)贝尔实验室首先推出，并于1986年通过美国电子工业协会(EIA)和通信工业协会(TIA)的认证，于是很快得到世界广泛认同并在全球范围内推广。

PDS出现的意义，在于它彻底打破了数据传输和话音传输的界限，并使这两种不同的信号在一条线路中传输，从而为迎接未来综合业务数据网络(ISDN)的实施提供了传输保证。

综合布线系统是一个全新概念，它同传统的布线系统相比较，有着许多的优越性，是传统系统所无法企及的。

其特性主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。

另外在设计和施工方面也给人们带来许多方便。

兼容性:综合布线系统的首要特性是它的兼容性。

过去，为一幢大楼或一个建筑群内的话音和数据线路布线时，往往是采取不同厂家生产的电缆线、配线插座以及接头等。

例如用户交换机通常采用双绞线，计算机系统通常采用粗同轴电缆或细同轴电缆。

这些不同的设备使用不同的配线材料构成网络，而连接这些不同配线的接头、插座及端子板也各不相同，彼此互不相容。

一旦需要改变终端机或电话机位置时，就必须敷设新的线缆，以及安装新的插座和接头。

综合布线系统将话音信号.数据信号和监控设备的图像信号的配线经过统一的规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些性质不同的信号综合到一套标准的布线系统中。

由此可见，这个系统比传统布线系统大为简化，这样可节约大量的物质、时间和空间。

在使用时，用户可不用定义某个工作区的信息插座的具体应用，只把某种终端设备(如个人计算机、电话、视频设备等)接入这个信息插座，然后在管理间和设备间的交连设备上做相应的跳线操作，这个终端设备就被接入到自己的系统中。

什么是综合布线系统
综合布线系统(Premise Distribution System)又称结构化布线系统（Structure Cabling System），是目前流行的一种新型布线方式，它解决了常规布线系统无法解决的问题。

常规布线系统中的电话系统、保安监视系统、电视接受系统、消防报警系统、计算机网络系统等，他们各自具有一套互不相连的系统，每个系统的终端插接件亦各不相同，当这些系统中的某一系统需要改变，将是极其困难的，甚至要付出很高的代价。

相比之下，综合布线系统是采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间中的跳线，改变集线器，增加接线间的接线模块，便可满足用户对这些系统的扩展和移动。

综合布线由六个子系统组成，即工作区子系统(Work Area)、水平布线子系统(Horizontal Cabling)、垂直干线子系统(Backbone Cabling)、设备间子系统(Equipment Rooms)、管理子系统(Administration)和建筑群接入子系统(Premises Entrance Facilities)。

---(学电脑)
综合布线系统采用标准化部件，和模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统。

提升了对弱电系统平台的支撑。

结构化综合布线系统（PDS）
大厦内的语音、数据和图象信号的布线经过统一的规划设计，综合在一体化标准和规范的布线系统中，将智能建筑管理系统的各子系统有机地连接在一起。

因此结构化综合布线系统是智能大厦的系统的集成平台。

布线是为一体化公共通讯设施提供的完整解决方案，以支持智能大厦的各个子系统，以及相应的系统集成所需要的通讯网络连接的线路。

该线路具有传输语音、数据、文本、图文、图形和视频的能力。

该布线系统应是完全开放性的，能够支持多级多层网络结构，易于实现大厦内的配线集成管理。

系统应能满足大厦对于通讯目前与将来的需求，系统可以适应更高的传输速率和带宽。

布线系统应具有灵活的配线方式，系统上所连接的设备，在物理位置上的调整，以及在语音或数据的传输方式的改变，都不需要重新安装附加的配线或线缆来重新定位。

根据国际标准EIA/TIA 568A的规定，结构化综合布线系统是由干线子系统、水平子系统、工作区子系统、管理子系统、引入子系统、设备间子系统、电信间子系统等七个部分构成。

* 支持数据、语音、楼宇自控、监控系统、消防系统、闭路电视等弱电系统；
* 支持多种网络协议：Ethernet、IBM TokenRing、FDDI、ATM如等；
* 方便管理、易于扩充；
* 开放式通讯平台，方便配套。
