综合布线系统简介

适用文档目录第 1章概括 ...................................................- 2 -第 2章系统功能与特色 .........................................- 2 -第 3章系统架构 ...............................................- 3 -第 4章系统构成 ...............................................- 4 -$4.1.工作区子系统 .........................................- 5 -$4.2. 配线 ( 水平 ) 子系统 .....................................- 5 -$4.3.管理区子系统 .........................................- 6 -$4.4.设备间子系统 .........................................- 6 -$4.5. 干线 ( 垂直 ) 子系统 .....................................- 6 -$4.6.建筑群子系统 .........................................- 6 -第 5章产品构成 ...............................................- 7 -$5.1.信息模块 .............................................- 7 -$5.2.面板 / 插座 ............................................- 7 -$5.3.双绞线 ...............................................- 7 -$5.4.跳线 .................................................- 7 -$5.5.光缆 .................................................- 7 -$5.6.光纤跳线 .............................................- 8 -$5.7.光纤尾纤 .............................................- 8 -$5.8.配线架 ...............................................- 8 -综合布线系统第1章概括综合布线是一种模块化的、灵巧性极高的建筑物内或建筑群之间的信息传输通道。

综合布线系统介绍一、综合布线系统简介综合布线系统的发展首先源自于智能建筑（智能大厦）的出现和发展。

20世纪50年代，经济发达的国家在城市中建新式大型高层建筑时，为了增加建筑的使用功能，提高服务水平，首先提出楼宇自动化的要求，即要求在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。

因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备连接起来，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。

这些系统基本采用人工或初步的自动控制方式，技术水平低，所需的设备和器材品种繁多而复杂，线路数量多，平均长度长，不但增加了工程造价，而且不利于施工和维护。

20世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、自动控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足要求，为此，发达国家开始研究并推出综合布线系统。

20世纪80年代后期，综合布线系统逐步被引入我国。

近年来我国国民经济持续高速发展，城市中的各种新型高层建筑和现代化公共建筑不断建成，作为信息化社会象征之一的智能化建筑中的综合布线系统，已经成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项重要的内容。

当前社会，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线和照明电线外，计算机网络线路也是不可缺少的。

这些布线系统就像一个大楼的神经一样，遍布整个楼宇的每一个角落。

布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。

它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。

布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路和电气保护设施等，并由这些部件来构造各种子系统。

综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。

它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。

综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。

光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。

铜缆则适用于较短距离的局域网连接，成本较低且安装方便。

连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。

综合布线系统的基础设施包括机柜和配线架。

机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。

配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。

配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。

1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。

它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。

3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。

4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。

通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。

5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。

当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。

综合布线系统的设计和安装需要考虑许多因素。

首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。

其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。

然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。

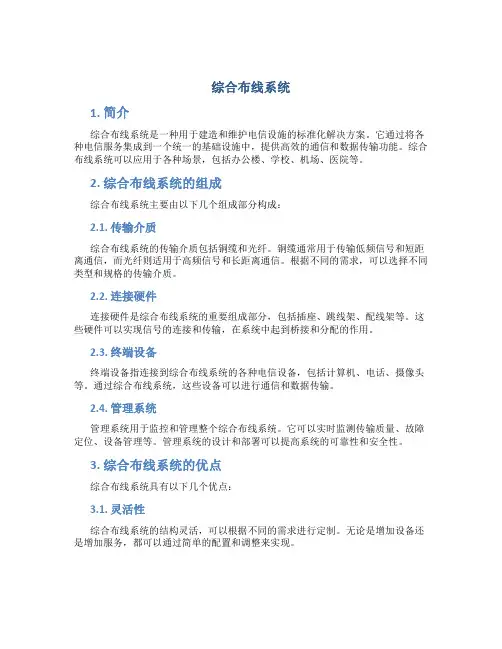

综合布线系统1. 简介综合布线系统是一种用于建造和维护电信设施的标准化解决方案。

它通过将各种电信服务集成到一个统一的基础设施中，提供高效的通信和数据传输功能。

综合布线系统可以应用于各种场景，包括办公楼、学校、机场、医院等。

2. 综合布线系统的组成综合布线系统主要由以下几个组成部分构成：2.1. 传输介质综合布线系统的传输介质包括铜缆和光纤。

铜缆通常用于传输低频信号和短距离通信，而光纤则适用于高频信号和长距离通信。

根据不同的需求，可以选择不同类型和规格的传输介质。

2.2. 连接硬件连接硬件是综合布线系统的重要组成部分，包括插座、跳线架、配线架等。

这些硬件可以实现信号的连接和传输，在系统中起到桥接和分配的作用。

2.3. 终端设备终端设备指连接到综合布线系统的各种电信设备，包括计算机、电话、摄像头等。

通过综合布线系统，这些设备可以进行通信和数据传输。

2.4. 管理系统管理系统用于监控和管理整个综合布线系统。

它可以实时监测传输质量、故障定位、设备管理等。

管理系统的设计和部署可以提高系统的可靠性和安全性。

3. 综合布线系统的优点综合布线系统具有以下几个优点：3.1. 灵活性综合布线系统的结构灵活，可以根据不同的需求进行定制。

无论是增加设备还是增加服务，都可以通过简单的配置和调整来实现。

3.2. 可靠性综合布线系统的组件经过严格测试和认证，具有高可靠性。

其标准化设计和模块化结构使得故障排查和维修更加容易。

3.3. 扩展性综合布线系统可以根据需求进行扩展。

当业务规模增加时，可以通过增加线缆和硬件设备来扩展整个系统，而无需重新构建基础设施。

3.4. 成本效益由于综合布线系统的标准化设计和模块化结构，其部署和维护成本相对较低。

同时，它还可以帮助降低能源消耗和管理成本。

4. 综合布线系统的应用综合布线系统可以应用于各种场景，主要包括以下几个方面：4.1. 办公楼在办公楼中，综合布线系统可以提供稳定和高效的通信服务，满足各种办公需求。

目录第1章概述................................................... - 2 - 第2章系统功能与特点......................................... - 2 - 第3章系统架构............................................... - 3 - 第4章系统组成............................................... - 4 - $4.1. 工作区子系统......................................... - 5 - $4.2. 配线(水平)子系统..................................... - 5 - $4.3. 管理区子系统......................................... - 6 - $4.4. 设备间子系统......................................... - 6 - $4.5. 干线(垂直)子系统..................................... - 6 - $4.6. 建筑群子系统......................................... - 6 - 第5章产品组成............................................... - 7 - $5.1. 信息模块............................................. - 7 - $5.2. 面板/插座............................................ - 7 - $5.3. 双绞线............................................... - 7 - $5.4. 跳线................................................. - 7 - $5.5. 光缆................................................. - 7 - $5.6. 光纤跳线............................................. - 8 - $5.7. 光纤尾纤............................................. - 8 - $5.8. 配线架............................................... - 8 -综合布线系统第1章概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

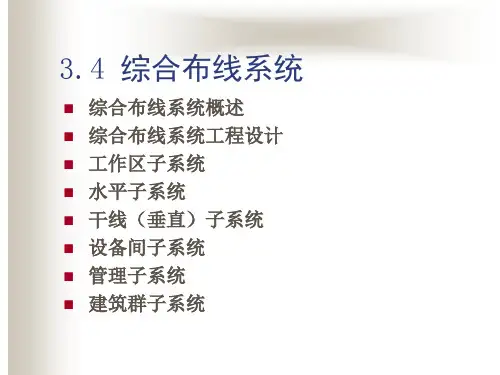

综合布线系统概述
综合布线系统的定义、特点和优点
综合布线系统是伴随着智能大厦而崛起的，作为智能大厦的中枢神经,综合布线系统是近二十年来发展起来的多学科交叉型的新型研究领域。

综合布线系统是建筑物或建筑群内部之间的传输网络。

它能使建筑物或建筑群内部的话音设备、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络相连。

综合布线系统特点
特点主要表现在它具有兼容性、开放性、灵活性模块化、扩展性和经济性综合布线系统的优点
1结构清晰，便于管理维护
2、便于扩展，节约成本
3、灵活性强，适应各种需求
综合布线系统标准
国内常用标准简介
综合布线其他相关标准简介
1、防火标准
2、机房及防雷接地标准
3、智能建筑和智能小区相关标准与规范
综合布线系统的组成和拓扑结构
ISO/IEC11801和YD/T926.1-2001标准的综合布线组成，综合布线系统可分为3个部分：
(1)建筑群主干布线子系统
(2)建筑物主干布线子系统
(3)水平布线子系统
EIA/TIA568和GB/Y50311-2000标准，按照EIA/TIA568标准进行划分：
综合布线系统可分为6个部分：
(1)工作区子系统
(2)水平干线子系统(3)管理间子系统
(4)垂直干线子系统
(5)设备间子系统
(6)建筑群子系统
按照EIA/TIA568标准进行划分：
综合布线的拓扑结构
综合布线系统一般采用一种分层星型拓扑结构。

什么是综合布线系统(PDS)
综合布线系统（PremisesDistributedSystem，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。

综合布线系统使用标准的双绞线和光纤，支持高速率的数据传输。

这种系统
使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的
集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。

综合布线系统可分为6个独立的系统（模块）：
1.工作区子系统
工作区子系统由终端设备连接到信息插座之间的设备组成。

包括：信息
插座、插座盒、连接跳线和适配器组成。

2.水平区子系统
水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的
水平电缆、楼层配线设备和跳线等组成。

一般情况，水平电缆应采用4对双绞
线电缆。

在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或
设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并
方便地进行管理。

3.管理子系统
管理子系统设置在楼层分配线设备的房间内。

管理间子系统应由交接间
的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。

管理子系统
应采用单点管理双交接。

交接场的结构取决于工作区、综合布线系统规模和选。

综合布线系统一、综合布线系统基本介绍综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统，是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。

综合布线系统的优点：1、采用模块化结构设计，易于扩展、管理和维护。

2、使用统一的信息插座，可连接不同类型的设备。

3、改变、移动和设备升级方便，只需在配线架上跳线。

4、使用标准电缆、配线架、插头和模块插孔，兼容不同厂商的设备。

主要包含6个子系统:工作区子系统、水平子系统、管理子系统（即楼层配线间系统）、垂直主干子系统、设备间子系统（即中心机房）、建筑群连接子系统。

工作区子系统：概念：工作区子系统是指从由水平子系统的信息插座到用户终端设备之间的连接。

组成：1、工作区的信息模块（UTP/FTP )2、面板（单口/双口墙装86型面板、光纤面板、地插）3、跳线（UTP/FTP软跳线，双工光纤跳线，电话跳线）。

注：跳线最大长度不能超过5M，一般2M。

水平区子系统：概念：将双绞线从楼层配线间的配线架连接到各用户工作区的信息插座上。

组成：1、水平连接双绞线（超五类/六类/屏蔽/非屏蔽）（PVC管、金属管、桥架、直线槽等)2、水平光缆注：水平双绞线的长度不超过90米。

（含上墙与下墙的长度）楼层管理子系统：概念：通过主干线缆将主设备间与各楼层配线间系统连接起来。

组成：配线架、理线器、光纤配线架、语音配线架等等垂直主干子系统：概念：通过主干线缆将主设备间与各楼层配线间系统连接起来。

组成：光纤（分单模、多模）、大对数电缆设备间子系统：概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。

组成：主光纤配线架、主语音配线架等建筑群子系统：概念：建筑群主干子系统是通过各建筑物之间的缆线连接各建筑物之间的传输介质和各种支持设备组成的一个建筑群综合布线系统。

设备连接示意图：光缆的连接：二、综合布线系统设计要点英文缩写：工作区设计：一般每10平方米，布置1个数据点和1个语音点。
