综合布线系统概述(1)

1.综合布线系统的概念及应用场合
综合布线系统是指将各类通信数据线缆（如电视线、电话线、电视线等）和网络设备（如交换机、路由器、服务器等）连接在一起，通过一组标准化的接口和配线方式，建立一个高效的通信网络。

综合布线系统的应用场合非常广泛，主要包括以下几个方面：
1. 商业办公楼：商业办公楼通常有大量的办公设备，如电脑、打印机、电话等。

综合布线系统可以将这些设备连接起来，实现互联互通，提高办公效率。

2. 数据中心：数据中心是存储和处理大量数据的地方，需要高速、稳定的网络连接。

综合布线系统可以提供高带宽、低延迟的网络连接，确保数据中心的正常运行。

3. 酒店和会议中心：酒店和会议中心通常需要提供高速的网络服务，以满足客人和会议参与者对互联网的需求。

综合布线系统可以覆盖整个建筑，提供快速、稳定的网络连接。

4. 学校和大学：学校和大学需要连接大量的教学设备和学生个人电脑，以支持教学和学习活动。

综合布线系统可以提供稳定、可靠的网络连接，方便教学和学习。

5. 医院：医院内有大量的医疗设备和信息系统需要互联网连接。

综合布线系统可以提供稳定、高速的网络连接，提高医疗服务的效率和质量。

总之，综合布线系统的应用场合涵盖了各个行业和领域，可以实现设备的互联互通，提高工作效率和生活品质。

弱电智能化综合布线系统简介（一）引言概述：弱电智能化综合布线系统是一种集成布线、智能控制和能源管理于一体的先进技术系统，广泛应用于各类建筑物、办公环境和工业设施中。

本文将介绍弱电智能化综合布线系统的基本原理、主要组成部分以及其在建筑自动化和能源管理方面的重要作用。

正文：一、系统基本原理1. 弱电智能化综合布线系统是基于光电数字通信技术的高速数据传输系统。

2. 该系统采用统一的布线结构，通过光纤、超细铜缆等介质进行数据传输。

3. 系统通过智能控制器和传感器实现对各个设备和部件的监控和控制。

二、主要组成部分1. 传感器：用于采集各种感知数据，如温度、湿度、光强等。

2. 控制器：负责数据处理和智能控制，实现对设备和部件的远程监控和控制。

3. 布线结构：包括光纤、铜缆等传输介质以及连接器、插座等连接设备。

4. 数据中心：用于集中管理和存储各类监测数据，并提供数据分析和报表功能。

5. 人机界面：通过电脑、手机等终端设备，实现对系统的远程监控和操作。

三、在建筑自动化方面的应用1. 弱电智能化综合布线系统可以实现对照明、空调、门禁等设备的智能控制，提高建筑的舒适性和能源利用效率。

2. 通过对传感器数据的采集和分析，系统能够实现对建筑能耗的监测和管理，降低能源消耗。

四、在能源管理方面的作用1. 弱电智能化综合布线系统可以实时监测建筑物的能源使用情况，识别能耗峰值和能源浪费现象。

2. 通过智能控制和优化，系统能够实现对能源的有效分配和利用，降低能源成本和环境影响。

五、总结弱电智能化综合布线系统作为一种先进的技术系统，通过智能控制和数据分析，实现对建筑物的自动化控制和能源管理。

其在建筑自动化和能源管理方面的应用前景广阔，可以为各类建筑提供更高效、舒适和可持续的运行环境。

综合布线系统技术方案(1)系统概述综合布线系统负责话音及数据传输，以结构化模式进行综合管理。

传输数据主干电缆采用单模光缆、语音传输主干电缆采用大对数三类 UTP，数据和语音水平布线均采用六类 UTP。

本综合布线系统由工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统构成。

综合布线系统包括六个子系统是：工作区子系统（Work Area Subsystem）水平布线子系统（Horizontal Subsystem）干线子系统（Backbone Subsystem）设备间子系统（Equipment Subsystem）管理子系统（Administration Subsystem）楼群子系统（Buding Subsystem）下面就各个子系统分别作简要介绍:1)工作区子系统工作区子系统由各个单元或办公区域构成，其中数据为六类及语音为电话模块配置，可支持 1Gbps 的数据网络通讯及多媒体通信。

信息点模块安装采用墙装模式和沿柱安装的方式，即在墙上和柱上信息点位预埋管路及 86 型底盒，并用 86 型面板封装。

模块及面板安装时，需根据工程装潢实际情况及时调整。

工作区部分包括了信息插座及面板等配件，所需配置如下：每个信息点（包括语音点或数据点）配置超六类信息模块或语音模块。

模块安装时，采用 TIA/EIA568B 连接方法。

选用双孔固定式面板，并可采用不同的颜色来区分语音和数据信息点。

2)水平子系统数据信息语音通信模块均采用六类模块，水平数据线缆采用先进的六类线缆，面板采用86 面板。

标准信息座均为墙面暗装，底边距地30 厘米。

为使用方便，要求每组信息座附近应配备 220V 电源插座，以便为数据设备供电，建议安装位置距信息座不小于 10 厘米。

水平铜缆\光纤长度计算方法如下：水平线平均距离=(最远点距离+最近点距离)/2*1.1+7(米)线缆箱数=总点数/(305 米/水平线平均距离)+1所选的线缆具有极高的抗电磁干扰性(EMC)，具备很高的备用冗余，使系统具有极高的可靠性及灵活性。

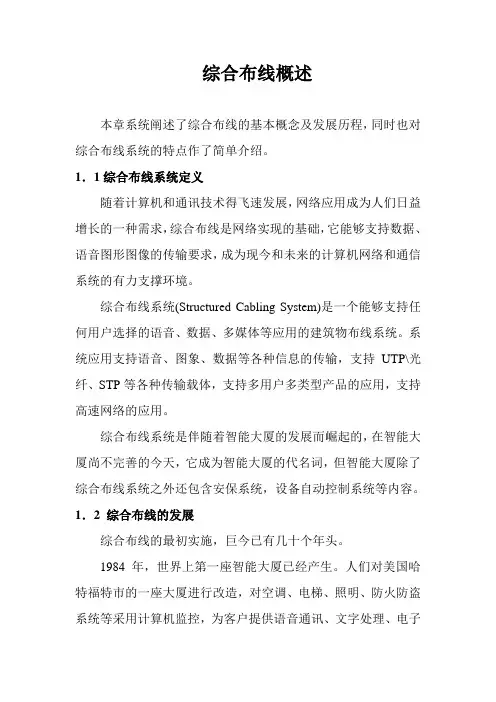

综合布线概述本章系统阐述了综合布线的基本概念及发展历程，同时也对综合布线系统的特点作了简单介绍。

1．1综合布线系统定义随着计算机和通讯技术得飞速发展，网络应用成为人们日益增长的一种需求，综合布线是网络实现的基础，它能够支持数据、语音图形图像的传输要求，成为现今和未来的计算机网络和通信系统的有力支撑环境。

综合布线系统(Structured Cabling System)是一个能够支持任何用户选择的语音、数据、多媒体等应用的建筑物布线系统。

系统应用支持语音、图象、数据等各种信息的传输，支持UTP\光纤、STP等各种传输载体，支持多用户多类型产品的应用，支持高速网络的应用。

综合布线系统是伴随着智能大厦的发展而崛起的，在智能大厦尚不完善的今天，它成为智能大厦的代名词，但智能大厦除了综合布线系统之外还包含安保系统，设备自动控制系统等内容。

1．2 综合布线的发展综合布线的最初实施，巨今已有几十个年头。

1984年，世界上第一座智能大厦已经产生。

人们对美国哈特福特市的一座大厦进行改造，对空调、电梯、照明、防火防盗系统等采用计算机监控，为客户提供语音通讯、文字处理、电子邮件以及情报资料等信息服务。

同时，多家公司转入布线领域，但各厂家之间产品兼容性较差。

1985年初，计算机工业协会(CCIA)提出对大楼布线系统的倡议，美国电子工业协会(EIA)和美国电信工业协会(TIA)开始标准化制定工作。

1991年7一月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也同时推出。

1995年底，EIA/TIA568标准正是更新为EIA/TIA568A，同时国际标准化组织（ISO）标准推出相应标准ISO/IEC 11801。

制定EIA/TIA568A标准基于下述目的。

建立一种支持多供应商的通用电信布线系统；可以进行商业大楼的综合布线系统的设计和安装；建立某种布线系统配置的性能和技术标准。

综合布线综合布线系统系统系统概述概述建筑物综合布线系统（Premises Distribution System,PDS）的兴起与发展，是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济国际化的需要，也是办公自动化进一步发展的结果。

它也是建筑技术与信息技术相结合的产物，是计算机网络工程的基础。

1.1综合布线系统概述在信息社会中，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺少的。

布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。

它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。

布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。

综合布线系统应该说是跨学科跨行业的系统工程，作为信息产业体现在以下几个方面：1)楼宇自动化系统（B A）；2)通信自动化系统（C A）；3)办公室自动化系统（O A）；4)计算机网络系统（C N）。

随着I n t e r n e t网络和信息高速公路的发展，各国的政府机关、大的集团公司也都在针对自己的楼宇特点，进行综合布线，以适应新的需要。

搞智能化大厦、智能化小区已成为新世纪的开发热点。

理想的布线系统表现为：支持语音应用、数据传输、影像影视，而且最终能支持综合型的应用。

由于综合型的语音和数据传输的网络布线系统选用的线材、传输介质是多样的（屏蔽、非屏蔽双绞线、光缆等），一般单位可根据自己的特点，选择布线结构和线材，作为布线系统，目前被划分为6个子系统，它们是：1)工作区子系统；2)水平干线子系统；3)管理间子系统；4)垂直干线子系统；5)楼宇（建筑群）子系统；6)设备间子系统。

大楼的综合布线系统是将各种不同组成部分构成一个有机的整体，而不是像传统的布线那样自成体系，互不相干。

综合布线系统概述
综合布线系统的定义、特点和优点
综合布线系统是伴随着智能大厦而崛起的，作为智能大厦的中枢神经,综合布线系统是近二十年来发展起来的多学科交叉型的新型研究领域。

综合布线系统是建筑物或建筑群内部之间的传输网络。

它能使建筑物或建筑群内部的话音设备、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络相连。

综合布线系统特点
特点主要表现在它具有兼容性、开放性、灵活性模块化、扩展性和经济性综合布线系统的优点
1结构清晰，便于管理维护
2、便于扩展，节约成本
3、灵活性强，适应各种需求
综合布线系统标准
国内常用标准简介
综合布线其他相关标准简介
1、防火标准
2、机房及防雷接地标准
3、智能建筑和智能小区相关标准与规范
综合布线系统的组成和拓扑结构
ISO/IEC11801和YD/T926.1-2001标准的综合布线组成，综合布线系统可分为3个部分：
(1)建筑群主干布线子系统
(2)建筑物主干布线子系统
(3)水平布线子系统
EIA/TIA568和GB/Y50311-2000标准，按照EIA/TIA568标准进行划分：
综合布线系统可分为6个部分：
(1)工作区子系统
(2)水平干线子系统(3)管理间子系统
(4)垂直干线子系统
(5)设备间子系统
(6)建筑群子系统
按照EIA/TIA568标准进行划分：
综合布线的拓扑结构
综合布线系统一般采用一种分层星型拓扑结构。

综合布线设计与施工第1章综合布线系统概述●20世纪50年代，在新建筑物中需要分别安装独立的传输线路，用来将分散设置在建筑内的各个设备相连，从而组成各自独立的集中监控系统。

这种线路一般称为专业布线系统。

●20世纪80年代，局域网可以将计算机与服务器和外设连接在一起，或者为传感器、摄像机、监视器以及其他电子设备提供信号通道。

将那些用于完成通信网络、计算网络、建筑物安全以及环境控制等任务的电子设备集成到一个布线系统中，使之产生更大的效益。

当这些独立设备的数量增加时，这些设备协同工作的优点就会越发明显。

1.1.1 智能化建筑的定义和基本功能目前，智能化建筑的基本功能主要有大楼自动化（BA）、通信自动化（CA）、办公自动化（OA）、防火自动化（FA）、信息管理自动化（MA）和保安自动化（SA）。

但从国际惯例来看，FA和SA等均放在BA中，MA已包含在CA内，因此常采用以BA、CA和OA为核心的“3A”智能化建筑提法，BA、CA和OA是智能化建筑中最基本的，而且是必须具备的功能。

1.1.2 智能化建筑与综合布线系统的关系●综合布线系统和智能化建筑之间的关系都是极为密切的，具体表现有以下几点：●（1）综合布线系统是衡量智能化建筑智能化程度的主要标志。

●主要是看综合布线系统配线能力。

如设备配置是否成套、技术功能是否完善、网络分布是否合理、工程质量是否优良等，这些都是决定智能化建筑的智能化程度高低的重要因素。

智能化建筑能否为用户更好地服务，综合布线系统具有决定性的作用。

●（2）综合布线系统使智能化建筑充分发挥智能化效能，是智能化建筑中必备的基础设施。

●综合布线系统将智能化建筑内的通信、计算机和各种设备及设施相互连接形成完整配套的整体，以实现高度智能化的要求。

只有在建筑物中配备了综合布线系统，建筑物才有实现智能化的可能性，这是智能化建筑工程中的关键内容。

●（3）综合布线系统能适应今后智能化建筑和各种科学技术的发展需要。
