目录第一章第一节第二节第三节第四节第五节第二章第一节第二节第三节第四节第五节第三章第一节第二节第三节第四节第五节第四章第一节第二节第三节第四节第五节第一章拨叉的工艺规程设计第一节拨叉的工艺分析及生产类型的确定一、拨叉的用途和主要工作面分析该拨叉位于某机器变速箱的换挡机构中,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。
零件上方的φ20孔与操纵机构相连,二下方的φ113半圆孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体,加工时分开。
该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用,因此该零件应具有足够的强度、刚度和韧性,以适应拨叉的工作条件。
该零件的主要工作φ)和叉脚底面,在设计工艺规程的过程表面为叉脚两端面、叉轴孔(208H中要重点予以保证。
二、拨叉的技术要求零件的材料为6003QT-,零件质量1.12kg。
该拨叉形状特殊,结构复杂,属典型叉杆类零件。
为实现换挡变速的功能要求,其叉轴孔与变速叉轴有配合要求,因此加工精度较高。
叉脚两端面在工作过程中需要承受冲击载荷,为增强其耐磨性,该表面要求淬火处理,硬度为48 ~ 58 HRC。
为此,把拨叉的各项技术要求如下:三、拨叉的工艺性审查分析零件图可知拨插头两端面和叉脚两端面均要求切削加工,并在轴向方向上均高于相邻表面,这样既减少了加工面积,又提高了换挡时叉脚端面的接触刚度;零件除主要工作表面外其余工作表面加工精度均要求不高,不需要高精度机床加工,通过铣削、钻床的加工就可以达到加工要求;而主要工作表面虽然加工精度要求较高,但也可以在正常的生产条件下,采用较经济的方法保质保量地加工出来。
由此可知,该零件的工艺性较好。
四、拨叉的生产类型此零件的生产类型为大量生产。
第二节确定毛坯并绘制毛坯图一、选择毛坯考虑到零件的工作要求和加工经济性,零件毛坯选择铸件,砂型铸造。
二、确定毛坯的尺寸公差和机械加工余量三、绘制拨叉的铸造毛坯简图图xx 拨叉铸造毛坯简图第三节拨叉工艺路线的拟定一、定位基准的选择1,精基准的选择根据拨叉零件的技术要求,选择拨叉左端面和叉轴孔作为精基准,,零件上的很多表面都可以采用他们作基准进行加工,即遵循了“基准统一”的原则。
湖南工业大学机械制造工艺学课程设计课题名称:拨叉零件制造工艺规程院系:机械工程学院专业:机械工程及自动化班级:姓名:学号:指导老师:课程设计任务书拨叉零件的机械加工工艺规程第一章序论第二章零件的分析------------------------ 61、零件的工艺分析--------------------- 62、毛坯的确定------------------------- 7①、毛坯种类的确定-------------------- 7②、铸件加工余量及形状的确定------------- 7③、铸件毛坯图的绘制------------------ 8第三章工艺规程的设计---------------------- 91、定位基准的选择----------------- 9①、精基准的选择-------------------- 9②、粗基准的选择-------------------- 92、工艺路线的制定----------------- -------------- 9①、确定工序的原则------------------- 10②、工序的特点--------------------- 10③、加工精度的划分-------------------- 10④、工艺方案确定------------------- 10⑤、工艺设备工装的确定----------------- 113、机械加工余量及工序尺寸与公差的确定--一——12①、加工余量、工序尺寸和公差的确定-------- 12②、确定切削用量--------------------- 16第四章工艺卡片的制定---------------------- 23第五章工序卡片的制定----------------------- 23第六章小结------------------------------- 23第七章附录(重要参考文献) --------------------- 23第一章序论21世纪现在是我国全面建设小康社会,实现国民经济增长模式根本转变,走新型工业化道路的关键时期。

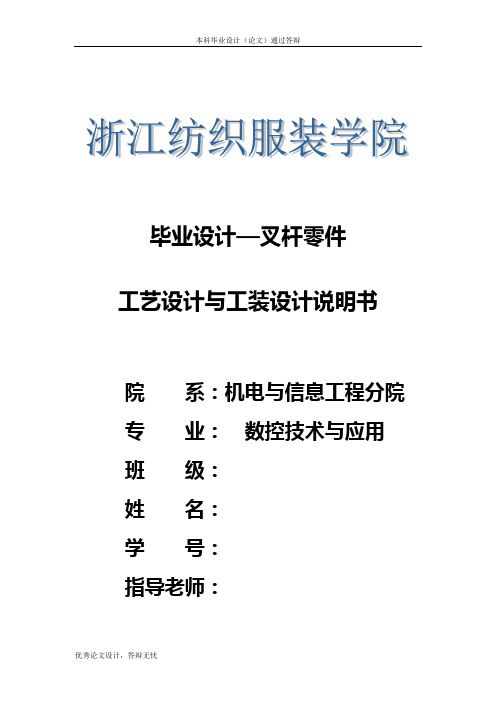

毕业设计—叉杆零件工艺设计与工装设计说明书院系:机电与信息工程分院专业:数控技术与应用班级:姓名:学号:指导老师:摘要本设计的零件为叉杆,选用QT40-10钢。
根据零件的形状、尺寸精度、生产的经济效益等各方面的详细分析其加工工艺,多采用专用机床加工。
通过对零件的分析,此轴要求精度高,工序适当集中,要求光滑,所以选用工具和尺寸要准。
最后对零件进行校核。
以便达到零件精度的要求。
关键词:夹具、校核、工艺设计Abstract:This design components are a beam holder.Selects the QT40-10 steel. According to the components shape, the size precision, the production economic efficiency and so on various aspects multianalysis its processing craft, uses the special purpose machine processing much. Through to the components analysis, this axis required accuracy is high, the working procedure suitable centralism, the request is smooth, therefore selects the tool and the size wants.Finally carries on the examination to the components.In order to achieve the components precision the request.Key word:Jig, examination, technological design目录前言----------------------------------------------------------------------------------------------4 1、绪言---------------------------------------------------------------------------------------51.1、课程设计的目的--------------------------------------------------52、机械制造工艺要求的基本任务和要求----------------------------5 2.1、基本任务--------------------------------------------------------6 2.1.1、工艺设计的基本任务------------------------------------------------------------------6 2.1.2、夹具设计的基本任务------------------------------------------------------------------6 2.2、设计要求--------------------------------------------------------7 2.2.1、工艺设计的设计要求-------------------------------------------------------------------72.2.2、夹具设计的设计要求------------------------------------------------------------------73、机械制造工艺课程设计的方法和步骤------------------------------------------7 3.1生产纲领的计算与生产类型的确定-----------------------------------------------------7 3.2零件材料的分析-----------------------------------------------------------------------------7 3.3 分析零件图----------------------------------------------------------------------------------7 3.4确定毛坯--------------------------------------------------------------------------------------8 3.5加工工艺路线--------------------------------------------------------------------------------9 3.6确定工序尺寸及其公差------------------------------------------------------------------10 3.7确定切削用量----------------- -------------------------------------------------------------11 3.8机床及工艺设备---------------------------------------------------------------------------11 3.9制作工艺卡片------------------------------------------------------------------------------113.10零件的程序编制-------------------------------------------------------------------------124、夹具设计------------------------------------------------------------------------------13 4.1夹具设计的目的和要求------------------------------------------------------------------13 4.2夹具设计步骤-----------------------------------------------------------------------------13 4.3夹具零件图--------------------------------------------------------------------------------14 结论:-------------------------------------------------------------------------------------------15致谢:-------------------------------------------------------------------------------------------16 参考文献--------------------------------------------------------------------------------------17前言随着科技技术的不断进步,生产都向着自动化、专业化和大批量化的方向发展。

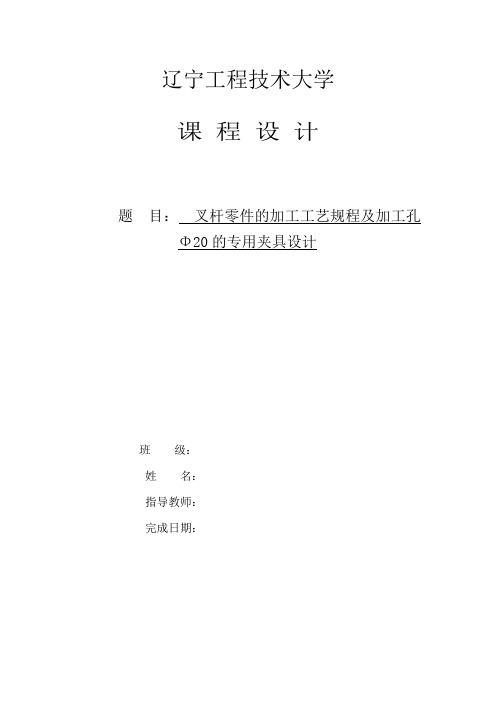

辽宁工程技术大学课程设计题目:叉杆零件的加工工艺规程及加工孔Φ20的专用夹具设计班级:姓名:指导教师:完成日期:一、设计题目设计“叉杆”零件的加工工艺规程及加工孔Φ20的专用夹具设计二、原始资料(1>被加工零件的零件图1张(2> 生产类型:中批或大批大量生产三、上交材料(1> 被加工工件的零件图 1张(2> 毛坯图 1张(3> 机械加工工艺过程综合卡片(参附表1> 1张(4> 与所设计夹具对应那道工序的工序卡片 1张(4>夹具装配图1张(5> 夹具体零件图 1张(6> 课程设计说明书(5000~8000字> 1份四、进度安排(参考>(1>熟悉零件,画零件图2天(2>选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3>工艺装备设计(画夹具装配图及夹具体图>9天(4>编写说明书3天(5>准备及答辩2天五、指导教师评语成绩:指导教师日期摘要工艺规程是工装设计、制造和确定零件加工方法与加工路线的主要依据,它对组织生产、保证产品质量、提高劳动生产率、降低成本、缩短生产周期及改善劳动条件等都有着直接的影响,因此是生产中的关键工作。
