拨叉说明书
目录绪论 (2)第1章零件的分析 (2)1.1零件作用 (2)1.2零件的工作原理 (2)1.3零件的工艺分析及生产类型的确定 (3)第2章工艺规程设计 (4)2. 1毛坯的材料和种类 (4)2. 2确定毛坯的尺寸公差和加工余量 (4)2.3确定毛坯尺寸 (4)2.4拔模斜度 (5)2.5选择加工方法，制定工艺路线 (5)2.5.1本零表面加工方法的确定 (5)2.5.2精基准的选择 (6)2.5.3 粗基准的选择 (6)2.6、工序设计 (6)2.6.1、选择加工设备与工艺装备 (6)2.6.2工序 (7)第3章夹具的设计 (26)3.1夹具设计原理 (26)3.2夹具体的设计 (28)3.2.1 夹紧机构 (29)3.2.2钻模板的选择 (29)3.2.3钻套的选择 (29)3.3夹具设计 (29)3.3.1确定设计方案： (29)3.3.2计算夹紧力 (30)3.3.3 定位精度分析 (30)3.3.4 作用点 (31)3.3.5 操作说明 (31)感言 (32)参考文献: (32)绪论课程设计是一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们三年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力。
比如：自己最基本的视图能力，零件的材料的分析能力，机加工各个方面的知识运用能力。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导第1章零件的分析1.1零件作用机械中的拨叉，一般分为拨叉爪子，拨叉轴和拨叉手柄座。
主要是拨动滑移齿轮，改变其在齿轮轴上的位置，可以上下移动或左右移动，从而实现不同的速度。
或则是机械产品中离合器的控制，比如端面结合齿的结构，内外齿的结构，都需要用拨叉控制其一部分来实现结合与分离。
还有一种是机械产品中电器的控制也是需要拨叉来实现开关的闭合与断开，一般是电器盒中两边各一个碰卡开关，拨叉左右或上下拨动，从而实现机床不同方向的运转。
拨叉说明书钻攻M8螺纹孔说明书精品
、零件的分析（一）零件的作用题目所给的零件是CA6140 车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的①40孔与操纵机构相连，二下方的①55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析需要加工的表面：零件的材料为HT200灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以①22mn为中心的加工表面这一组加工表面包括：①22mnm勺孔，上下表面，孔壁上①8mm的锥孔，M8的螺纹孔。
2.以①55为中心的加工表面这一组加工表面包括：①55mn t勺孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
、工艺规程设计（一）确定毛坯的制造形式零件材料为HT20Q考虑零件在机床运行过程中所受冲击不大，零件结构又比较复杂且为薄壁零件，且为大批大量生产，故选择精密铸造毛坯，毛坯精度为U级，两件铸为一件。
二）基面的选择基面是影响拨叉零件加工精度的关键因素。
基面选择得合理可以使加工质量得到保证，生产率得以提高。
否则，加工过程中将问题百出，更有甚者，造成零件的大批报废，使生产无法正常进行。
（1）粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则，现选取下端面不加工表面作为粗基准，限制三个自由度，加工© 40mn 上端面，© 75mn两端面，© 55mm和© 25mm勺孔。
CA6140车床831007拨叉说明书
——CA6140车床拨叉学院名称： 机械工程学院 专 业： 机械设计制造及其自动化 班 级： 姓 名： 学 号： 指导教师姓名： 指导教师职称：2011年06月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 工艺设计课程设计目录第1章零件分析 (2)1.1零件的作用 (2)1.2设计任务 (2)1.3零件的工艺分析 (5)1.3.1需要加工的表面 (5)1.3.2基面的选择 (5)1.3.3工艺规程的制定 (6)设计总结 (8)参考文献 (9)第1章零件分析1.1零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2设计任务本次课程设计主要是机械加工工艺规程设计。
机械加工工艺规程设计运用了基准选择等知识，通过此次设计，使大家学会如何安排工序，制定工艺流程，掌握零件的加工过程分析、工艺文件的编制等。
设计期间，我们需清楚了解机械加工工艺规程完成机械加工工艺过程卡片。
机械加工工艺规程简称为工艺规程，是指导机械加工的主要技术文件，它是把工艺过程的有关内容用文字及表格的形式写成工艺文件，一般应包括下列内容：零件的加工工艺路线，各工序的具体加工内容，切削用量，工时定额以及所采用的设备和工艺装备等。
机械加工工艺过程卡片是以工序为单位说明一个零件全部加工过程的工艺卡片。
这种卡片包括零件各个工序的名称、工序内容，经过的车间、工段、所用的机床、刀具、量具，工时定额等。
同时，还需要需要设计完成一张毛坯图及一张零件图。
如图1-1所示，为所设计零件CA6140车床拨叉毛坯图。
如图1-2所示，为所设计零件CA6140车床拨叉零件图。
拨叉说明书
3、 审查拨叉的工艺性
CA6140 车床共有两处加工表面，其间有一定位置要求。分述如 下： 1. 以φ 20mm 为中心的加工表面 这一组加工表面包括：φ 20mm 的孔，以及其上下端面，上端面 与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个 M6 的螺纹 孔。这三个都没有高的位置度要求。 2. 以φ 50 为中心的加工表面 这一组加工表面包括：φ 50mm 的孔，以及其上下两个端面。 这两组表面有一定的位置度要求,即φ 50 mm 的孔上下两个端面 与φ 20mm 的孔有垂直度要求。 由上面分析可知，加工时应先加工一组表面，再以这组加工后表 面为基准加工另外一组。
7
工序六 以 φ 20mm 孔为精基准，粗铣 φ 50mm 孔上下端面。 工序七 以 φ 20mm 孔为精基准，精铣 φ 50mm 孔上下端面，保证 端面相对孔的中心线垂直度误差不超过 0.07。 工序八 以 φ 20mm 孔为精基准，钻 φ 8mm 孔（装配时钻铰锥孔） 。 工序九 以 φ 20mm 孔为精基准，钻一个 φ 4mm 孔，攻 M6 螺纹。 工序十 以 φ 20mm 孔为精基准，铣 47°凸台。 工序十一 去毛刺、清洗。 工序十二 终检。 。 以上工艺过程详见图 3。 在综合考虑上述工序顺序安排原则的基础上， 表列出了拨叉的工 艺路线，如下： 工序号 1 上下端面 2 上下端面 3 精铰 φ 20 孔 4 精铰 φ 50 孔 5 切断 铣床
0.06 0.18
Φ 50 0.25 Φ
0.50
IT12 IT7 IT13 IT113.2 1.6来自200.0210
Φ8
70
0 0 .2
3.2
12
0.06 0.18
IT11
6.3
⊥ 0.07 A
拨叉831008设计说明书

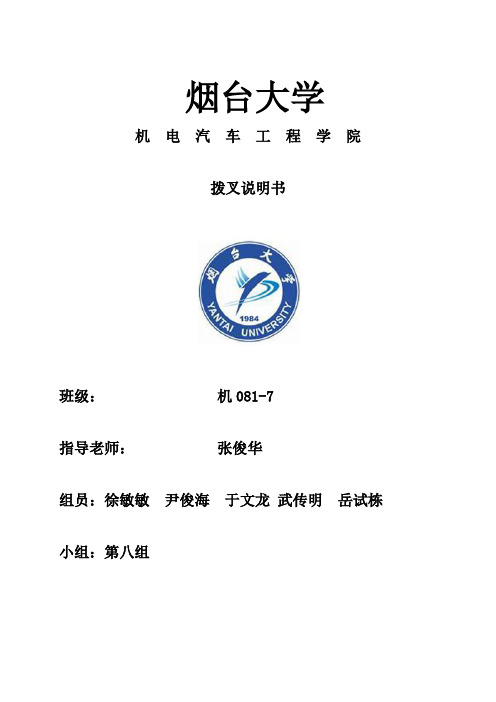

烟台大学机电汽车工程学院拨叉说明书班级：机081-7指导老师：张俊华组员：徐敏敏尹俊海于文龙武传明岳试栋小组：第八组一、零件的分析(一)零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的Φ20孔与操纵机构相连，二下方的Φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
(二)零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔Φ20以及与此孔相通的Φ8的圆孔、M6螺纹孔2、大头半圆孔Φ503、拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加工拨叉上端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-12。
(二)基面的选择：1、粗基准的选择：以两个小头孔外圆表面为粗基准。
2、精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的上底面为主要的定位精基准，以两个小头孔外圆柱表面为辅助的定位精基准。
（三）制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
CA6140车床831007拨叉说明书钻攻M8螺纹孔.
常熟理工学院工艺设计课程设计——CA6140车床拨叉831007学院名称：常熟理工学院专业：机械设计制造及其自动化班级：姓名：学号：指导教师姓名：指导教师职称：2012年06月目录一．零件的分析…………………………………………………………………………（一）零件的作用…………………………………………………………………………（二）零件的工艺分析…………………………………………………………………二．工艺规程设计（一）确定毛坯的制造形式……………………………………………………………（二）基面的选择………………………………………………………………………（三）制定工艺路线……………………………………………………………………（四）机械加工余量、工序尺寸及毛坯尺寸的确定………………………………（五）确定切削用量及基本工时设计总结……………………………………………………………………………………参考文献……………………………………………………………………………………一、零件的分析（一）零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析需要加工的表面：零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以Ф22mm为中心的加工表面这一组加工表面包括：Ф22mm的孔，上下表面，孔壁上Ф8mm的锥孔，M8的螺纹孔。
2.以Ф55为中心的加工表面这一组加工表面包括: Ф55mm的孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
全套CA6140车床的拨叉831003--课程设计说明书
全套C A6140车床的拨叉831003--课程设计说明书1(总35页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.零件的工艺性分析拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
宽度为30mm的面寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。
拨叉的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度R am形位公差mm拨叉左端面80拨叉上表面30∥A花键小径φ22+IT7花键大径φ25+IT7通槽上底面35通槽内侧面18+⊥A 通槽下底面352×M8通孔φ8φ5锥孔配件φ5审查拨叉的工艺性分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可以得到基本形状，减少了加工工序，又节约了材料。
除了拨叉上表面外，其余表面加工精度较低，不需要高精度机床加工，通过铣削、钻床等车床的粗加工就可以达到加工要求；而主要工作表面----拨叉上表面虽然加工精度较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。
由此可以见，该零件的工艺性较好。
2．确定毛坯、绘制毛坯简图选择毛坯零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，考虑到零件需加工表面少，精度要求不高，有强肋，且工作条件不差，既无交变载荷，又属于间歇工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。
零件形状简单，因此毛形状需要与零件的形状尽量接近，又因内花键较小，因此不可直接铸出。
确定毛坯尺寸公差和机械加工余量公差等级由拨叉的功用和技术要求，确定该零件的公差等级为IT10。
铸件重量已知机械加工后波插件的重量为，由此可初步估计机械加工前铸件毛坯的重量为1kg。
机械制造技术课程设计-拨叉的工艺规程及钻m8螺纹孔夹具设计【全套图纸】[管理资料]

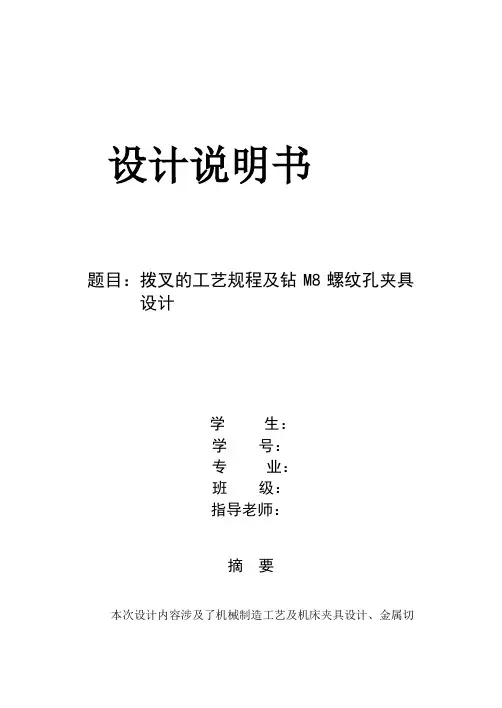

设计说明书题目：拨叉的工艺规程及钻M8螺纹孔夹具设计学生：学号：专业：班级：指导老师：摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
拨叉加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
全套图纸，加153893706ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, likelocates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords:The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一. 零件分析 (2)零件作用 (2) (2)二. 工艺规程设计 (3) (3) (4) (4)、工序尺寸及毛坯尺寸的确定 (5) (6)三夹具设计 (9) (9) (9) (9) (10) (10)总结 (13)致谢 (14)参考文献 (15)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
拨叉课程设计设计说明书
摘要此次设计任务是对拨叉1零件的加工工艺、夹具，该工件由于上端面和底槽均与花键孔中心有位置关系，因此在工序安排上,先加工花键孔，再通过花键孔定位加工底槽和上端面,最后攻螺纹孔，其中各种夹具均采用专用夹具，由于该零件的尺寸小，所需的夹紧力不大，因此都采用手动夹紧,它的机构设计简单、方便，且满足夹紧要求。
关键词拨叉1,加工工艺，定位,夹紧１引言夹具设计作为高等工科院校教学的基本训练科目,在课程设计中占极其重要的位置。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
本次所选拨叉１的工艺分析及夹具设计内容主要包括:拨叉１工艺路线的确定，夹具方案的优选，装配图、零件图的绘制，设计说明书的编写等。
夹具是工艺装备的主要组合部分,在机械制造中占有重要地位,夹具对保证产品质量，提高生产率，减轻劳动强度，缩短产品生产周期等都具有重要意义。
随着先进制造技术的发展和市场竞争的加剧，传统的夹具设计方式已成为企业中产品快速上市的瓶颈,各企业迫切需要提高夹具设计的效率。
刀具行业是一个比较特殊的行业，肩负着为制造业提供关键装备、数控刀具的重任,制造业的水平如何往往会受刀具行业整体水平的较大影响,而制造业的发展也会促进刀具行业的发展，两者可以说是相互影响相互制约。
随着制造业的持续发展,为制造业提供关键装备的刀具行业必将快速、稳步发展，根据制造业发展的需要，多功能复合刀具、智能刀具、高速高效刀具必将成为时代的新宠,面对日益增多的难加工材料，刀具行业必须在改进原有的刀具材料、研发新的刀具材料及寻找更合理的刀具结构方面多下功夫，以解决制造业面临的越来越多的加工难题。
当前,切削技术快速发展,已经进入了现代切削技术新阶段，刀具材料、刀具结构均取得了全面的进步，加工效率也在成倍提高。
同时，切削技术和刀具也成为制造业开发新产品和新工艺、应用新材料的基础工艺和建立创新体系的关键技术。
２ 拨叉1的分析２.1 拨叉1的作用题目所给的零件是ＣA6140车床的拨叉。
CA6140车床拨叉831002说明书一
第一节拨叉的工艺分析及生产类型的确定 (1)1.1 拨叉的用途 (1)1.2 拨叉的技术要求 (1)1.3 审查拨叉的工艺性 (2)1.4 确定拨叉的生产类型 (2)第二节确定毛胚、绘制毛胚简图 (2)2.1 选择毛胚 (2)2.2 确定毛坯尺寸公差和机械加工余量 (2)2.2.1 公差等级 (2)2.2.2 公差带的位置 (2)2.2.3 机械加工余量 (3)2.2.4 铸件分模线形状 (3)2.2.5 零件表面粗糙度 (3)2.3 绘制拨叉铸造毛坯简图 (3)第三节拟定拨叉工艺路线 (4)3.1 定位基准的选择 (4)3.1.1 精基准的选择 (4)3.1.2 粗基准的选择 (4)3.2 各表面加工方案的确定 (4)3.3 加工阶段的划分 (5)3.4 工序的集中与分散 (5)3.5 工序顺序的安排 (5)3.5.1 机械加工工序 (5)3.5.2 辅助工序 (6)3.6 机床设备及工艺装备的选用 (6)3.6.1 机床设备的选用 (6)3.6.2 工艺装备的选用 (6)3.7 确定工艺路线 (6)第四节确定切削用量及时间定额 (6)4.1 确定切削用量 (7)4.1.1 工序十一铣操纵槽上表面 (7)4.1.2 工序九粗镗拨叉脚内表面 (7)4.1.3 工序七粗铣拨叉脚端面 (7)4.2 时间定额的计算 (7)4.2.1 基本时间t m的计算 (7)4.2.2 辅助时间t f的计算 (8)4.2.3 其他时间的计算 (8)4.2.4 单件时间定额t dj的计算 (8)第五节专用机床夹具设计 (8)5.1 确定定位元件 (8)5.2 确定对刀装置 (8)5.3 确定加紧机构 (8)5.4 夹具体简图 (9)参考文献 (10)第一节拨叉的工艺分析及生产类型的确定1.1 拨叉的用途拨叉零件用在变速器的换挡机构中。
拨叉通过叉轴孔φ25mm安装在变速叉轴上，螺栓经拨叉上M22×1.5螺纹孔与变速叉轴连接作轴向固定，拨叉脚则夹在双联变速齿轮的槽中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

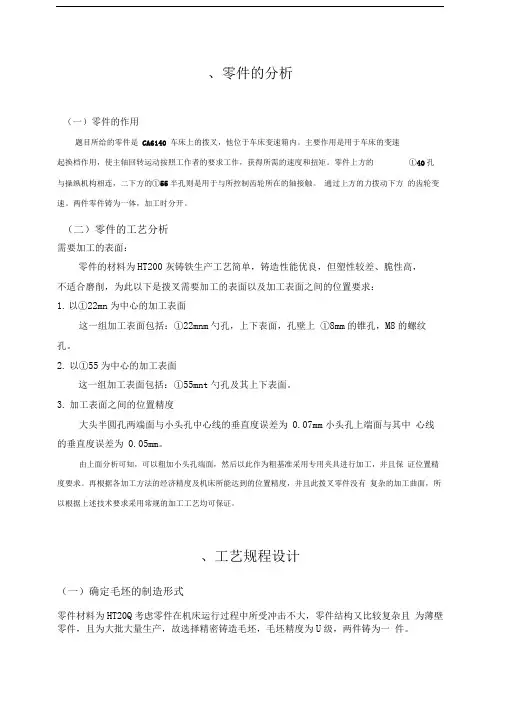

、零件的分析（一）零件的作用题目所给的零件是CA6140 车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的①40孔与操纵机构相连，二下方的①55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析需要加工的表面：零件的材料为HT200灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以①22mn为中心的加工表面这一组加工表面包括：①22mnm勺孔，上下表面，孔壁上①8mm的锥孔，M8的螺纹孔。
2.以①55为中心的加工表面这一组加工表面包括：①55mn t勺孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
、工艺规程设计（一）确定毛坯的制造形式零件材料为HT20Q考虑零件在机床运行过程中所受冲击不大，零件结构又比较复杂且为薄壁零件，且为大批大量生产，故选择精密铸造毛坯，毛坯精度为U级，两件铸为一件。
二）基面的选择基面是影响拨叉零件加工精度的关键因素。
基面选择得合理可以使加工质量得到保证，生产率得以提高。
否则，加工过程中将问题百出，更有甚者，造成零件的大批报废，使生产无法正常进行。
（1）粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则，现选取下端面不加工表面作为粗基准，限制三个自由度，加工© 40mn 上端面，© 75mn两端面，© 55mm和© 25mm勺孔。
（2）精基准的选择主要应该考虑基准重合的问题。
因此选择精加工过的© 25mm孔为精基准，限制四个自由度。
（三）制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
再生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用的夹具，并尽量使工序集中来提高生产率。
处此之外，还应当考虑经济效果，以便使生产成本尽量下降。
1.工艺路线方案一工序10 粗铣①40mm孔的两头的端面，①73mm孔的上下端面。
工序20精铣①40mm孔的两头的端面，①73mm孔的上下端面。
工序30粗镗、半精镗、精镗①55mm孔至图样尺寸。
工序40钻、铰两端①22mm孔至图样尺寸。
工序50钻M8的螺纹孔，钻①8的锥销孔钻到一半，然后与轴配做钻通。
工序60 攻M8 的螺纹。
工序70 铣断保证图样尺寸。
工序80 去毛刺，检查。
2.工艺路线方案二工序10以毛坯底边为基准，钻①20mm孔。
工序20铰孔①20mm孔至图样尺寸。
工序30粗、精铣440mm孔上端面。
工序40粗镗、半精镗、精镗①55mm孔和①73mm孔至图样尺寸。
工序50 钻、铰48mm 的锥销孔钻到一半，然后与轴配做钻通。
工序60 钻M8 的螺纹孔。
工序70 攻M8 螺纹。
工序80 铣断保证图样尺寸。
工序90 去毛刺，检查。
3.工艺方案的比较与分析上述两个工艺方案的特点在于：方案一是先加工完与422mm 的孔有垂直度要求的面再加工孔。
而方案二悄悄相反，先是加工完422mm 的孔，再以孔的中心轴线来定位加工完与之有垂直度要求的三个面。
方案一的装夹次数少，但在加工①22mm的时候最多只能保证一个面定位面与之的垂直度要求。
其他两个面很难保证。
因此，此方案有很 大的弊端。
方案二在加工三个面时都是用①22mm 孔的中心轴线来定位这样很容易就可 以保证其与三个面的位置度要求。
这样也体现了基准重合的原则。
很是审美！其他的工 序尤为平常简单无需再议。
这样一比较最终的工艺方案为：工序10以毛坯底边为基准，钻 ①20mm 孔。
工序20铰孔①20mm 孔至图样尺寸。
工序30粗、精铣440mm 孔上端面。
工序40粗镗、半精镗、精镗 ①55mm 孔和①73mm 孔至图样尺寸 工序50钻、铰①8mm 的锥销孔钻到一半，然后与轴配做钻通。
工序60钻M8的螺纹孔。
工序70攻M8螺纹。
工序80铣断保证图样尺寸。
工序90去毛刺，检查。
以上工艺过程详见“机械加工工艺过程综合卡片” 具体过程见机械加工工艺过程卡片。
（四）机械加工余量、工序尺寸及毛坯尺寸的确定“CA6140车床拨叉”零件材料为HT200,毛坯重量约为1.6 kg,生产类型为大批生 产，采用砂型铸造毛坯。
由《机械制造工艺及设备设计指导手册》，选用加工余量为 MA-G 级，并查表2.2-3确定各个加工面的铸件机械加工余量根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及 毛坯尺寸如下：1.外圆表面（①40mm 及 ①73mm 外表面） 考虑到此表面为非加工表面，其精度为铸造精度 CT9即可。
又因它们是对称的两 个零件最后还需铣断，故对 ①40mm 的中心轴线的尺寸偏差为120± 1.25的范围内。
2.两小孔叮」22。
0.21毛坯为实心，两内孔精度要求界于IT7~IT8之间，参照《切屑用量简明手册》确定 工序尺寸及余量：钻孔：①20mm 铰孔：叮-2200.21mm3.中间孔（①55mm 及①73mm ）中间孔尺寸相对较大可以铸造，根据机械制造工艺设计手册得：孔的铸造毛坯为449.①73的孔是在①55孔的基础之上铣削加工得到，其轴向尺寸上下表面距离为 30mm ,由于其对轴向的尺寸要求不高，直接铸造得到。
参照《切屑用量简明手册》确 定①73mm 工序尺寸及余量：粗镗：①71mm2Z=20mm2Z=0.2mm2Z=4mm半精镗①72mm 精镗：①73mm参照《切屑加工简明实用手册》表 8-95确定①55mm 工序尺寸及余量： 粗镗：①53mm 2Z=4mm 半精镗：①54mm 精镗：①55mm4. 螺纹孔及销孔无可非议此销尺寸铸造为实体。
参照《切屑加工简明实用手册》表8-70确定钻①8螺纹孔和 ①8圆柱销孔及螺纹孔 的攻丝。
5铣断(五) 确定切削用量及基本工时工序10 :以毛坯底边为基准，钻 ①20mm 孔。
工序20 :铰孔①20mm 孔至图样尺寸。
1. 加工条件工件材料：HT20Q 硬度190〜260HBS c b =0.16Gpa ，铸造。
加工要求：钻孔至 ①21.8mm 精铰至 ①22mm 保证孔壁粗糙度 Ra=1.6卩 机床：Z353台式钻床。
刀具：咼速钢麻花钻 ①20mm 钻头米用双头刃磨法，后角 a= 12°、二重刃长度b =2.5mm 横刀长 b=1.5mm 宽 l=3mm 棱带长度 11二1.5mm、2二 120°- °_ 101 =30°。
YG8硬质合金铰刀 ①22mm2、计算切削用量按钻头强度选择fN.75mm/r按机床强度选择f=°.53mm/r，最终决 定选择机床已有的进给量f =1.1mm/r。
(2) 钻头磨钝标准及寿命后刀面最大磨损限度(查《简明手册》)为0.5〜0 . 8 mm 寿命T=60min.(3) 切削速度(1)查《切削用量简明手册》f = 1.1mm/ r。
工序30 :粗、精铣 440mm 孔上端面。
1、加工条件工件材料：HT20Q 硬度190〜260HBS c b =0.16Gpa ，铸造。
加工要求：粗铣两头端面至 51mm 粗铣大孔端面至30mm 机床：X5032立式铣床参数。
刀具：高速钢铣刀 ①45mm 选择刀具前角丫 o = + 5°后角a o = 8°,副后角a o ' =8°,刀齿斜角 入s=— 10° ,主刃Kr=60° ,过渡刃Kr £ =30° ,副刃Kr ' =5°过渡刃宽b £ =1mm 2、计算切削用量(1) 铣削深度 因为切削量较小，故可以选择ap=2mm 一次走刀即可完成所需长 度。
(2) 计算切削速度 按《简明手册》算得 Vc = 98mm/s n=439r/min,Vf=490mm/s据X5032立式铣床参数，选择nc=475r/min,Vfc=475mm/s,则实际切削速度Vc=3.14 X 80 X 475/1000=1.06m/s,实际进给量为f zc=V fc/ncz=475/(300 X 10)=0.16mm/z 。
(3)校验机床功率 查《简明手册》Pcc=1.5kw,而机床所能提供功率为 Pcm>Pcc 故校验合格。
最终确定即=2mm nc=475r/min,Vfc=475mm/s ，Vc=1.06m/s ，查《切削用量简明手册》v c = 12mm/ r修正系数 K TV =1.0 K MV =1.0 K tv =1.0Kxv=1.0 Kw =1.0 K apv=10故 Vc=12mm/r 。
1000vn s二d o二 465r / min ，查《简明手册》机床实际转速为n^460r/min。
故实际的切削速度v c=I^ = 0.52m/s 1000 。
3. 计算基本工时t mLnf30 10=7s272 1.45 V c=C v d o q vT m a p X v f z y v a e U v Z pvK vfz=0.15mm/z 。
工序40 :粗镗、半精镗、精镗 ①55mm 孔和①73mm 孔至图样尺寸。
1、 加工条件工件材料：HT20Q 硬度190〜260HBS c b =0.16Gpa ，铸造。
加工要求：粗镗中间孔至 ①53mm 半精镗中间孔至 ①54mm 精镗中间孔至 ①55mn , 粗镗中间孔至 ①71mm 半精镗中间孔至 ①72mm 精镗中间孔至 ①73mm机床：T616卧式镗床。
刀具：高速钢镗刀。
2、 计算切削用量第一次a^2mm。
根据《简明手册》4.2-204.2-21 查得，取：n = 297.r/min 。
3.计算切削基本工时: a p = 0.4m m时，进给量 f = 0.3mm/r 和f = 0.12mm/ rL t m=4Sf m同理，镗 ①55孔用时是30秒工序50 :钻①8锥销孔钻到一半，然后与轴配做钻通。
1、 加工条件工件材料：HT200，硬度 190〜260HBS ， c b =0.16Gpa,铸造。
