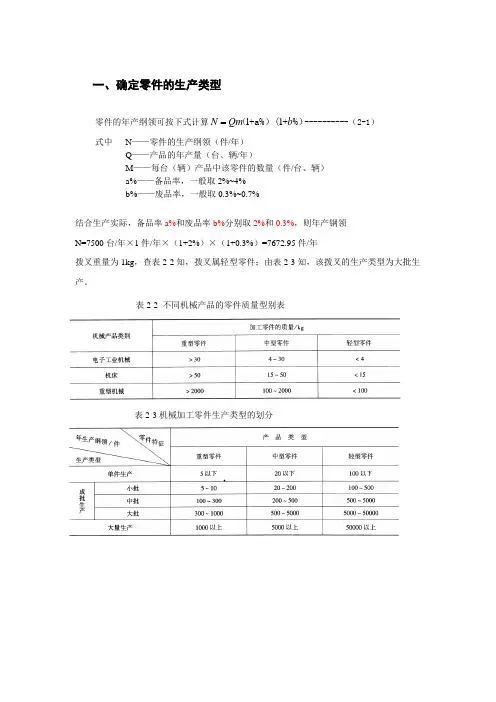

一、确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。
表2-2不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。
②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。
③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。
④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。
⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。
⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/217.8mm求出。

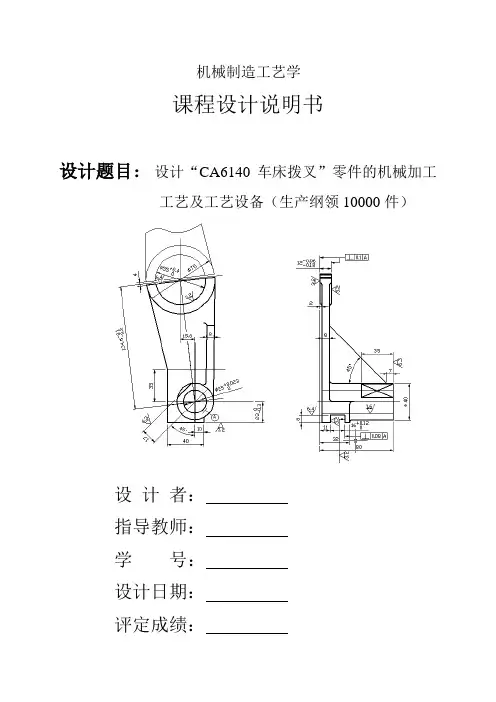

机械制造工艺学课程设计说明书设计题目：设计“CA6140车床拨叉”零件的机械加工工艺及工艺设备（生产纲领10000件）设计者：指导教师：学号：设计日期：评定成绩：目录一、序言 (1)二、机床夹具概述 (1)2.1现代生产对夹具提出的新要求： (1)2.2机床夹具及其功用 (1)2.3机床夹具在机械加工中的作用 (2)2.4机床夹具组成和分类 (3)2.5机床夹具的设计特点： (3)三、零件的分析 (4)四、工艺规程设计 (5)4.1确定毛坯的制造形式 (5)4.2基面的选择 (5)4.3制定工艺路线 (5)4.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)4.5确定切削用量及基本工时 (11)五、夹具设计 (16)5.1提出问题 (17)5.2设计思想 (17)5.3夹具设计 (17)小结 (20)参考文献 (22)机械制造工艺学课程设计任务书题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备容： 1.零件图 12.毛坯图 13. 机械加工工艺过程卡片1套4. 机械加工工序卡片1套5. 课程设计说明书1份6.夹具设计装配图 17.夹具设计零件图 1专业班级学生指导教师一、序言课程设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行课程设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。
另外在做完这次课程设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。
（2）提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。
（3）学会使用手册以及图表资料。
掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。
常熟理工学院工艺设计课程设计——CA6140车床拨叉831007学院名称：常熟理工学院专业：机械设计制造及其自动化班级：姓名：学号：指导教师姓名：指导教师职称：2012年06月目录一．零件的分析…………………………………………………………………………（一）零件的作用…………………………………………………………………………（二）零件的工艺分析…………………………………………………………………二．工艺规程设计（一）确定毛坯的制造形式……………………………………………………………（二）基面的选择………………………………………………………………………（三）制定工艺路线……………………………………………………………………（四）机械加工余量、工序尺寸及毛坯尺寸的确定………………………………（五）确定切削用量及基本工时设计总结……………………………………………………………………………………参考文献……………………………………………………………………………………一、零件的分析（一）零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。
主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析需要加工的表面：零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以Ф22mm为中心的加工表面这一组加工表面包括：Ф22mm的孔，上下表面，孔壁上Ф8mm的锥孔，M8的螺纹孔。
2.以Ф55为中心的加工表面这一组加工表面包括: Ф55mm的孔及其上下表面。
3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。

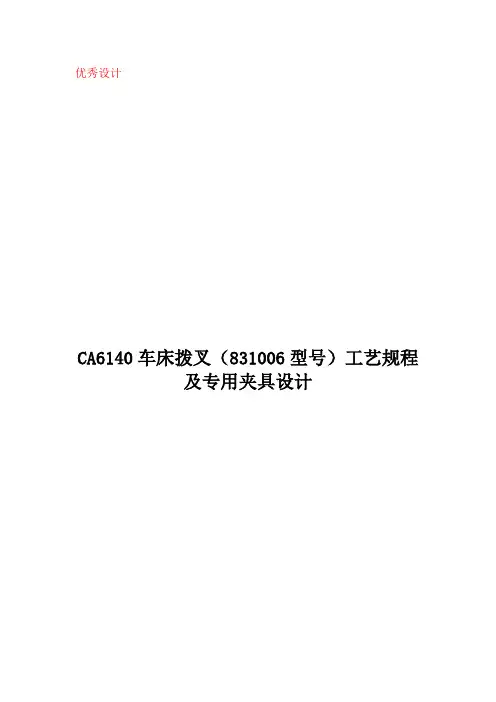

优秀设计CA6140车床拨叉（831006型号）工艺规程及专用夹具设计目录一、零件的分析 (3)（一）零件的作用 (3)（二）零件的工艺分析 (3)二．工艺规程设计 (3)1，确定生产类型 (3)2，确定毛坯的制造形式 (3)3，基面的选择 (3)4，制定工艺路线 (4)三．夹具设计 (13)（一）问题的提出 (13)（二）夹具设计 (13)一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
（二）零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1小头孔以及与此孔相通的的锥孔、螺纹孔2大头半圆孔Ф553小头孔端面、大头半圆孔上下Ф73端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二．工艺规程设计1，确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
2，确定毛坯的制造形式确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择铸件毛坯。
查《机械制造工艺及设备设计指导手册》（后称《指导手册》）选用铸件尺寸公差等级CT9级。
（五）确定切削用量及基本工时工序10：粗铣φ75的叉口上端面。
1. 加工条件工件材料：HT200,σb =0.16GPa HB=190～241,铸造。
加工要求：粗铣φ75孔下端面。
机床：X5020A立式铣床。
刀具：硬质合金钢端铣刀,牌号YG6。
故据《工艺手册》取刀具直径d=100mm。
齿数z=5,选择刀具前角γo＝＋5°后角αo＝8°，副后角αo’=8°，刀齿斜角λs=－10°,主刃Kr=60°,过渡刃Krε=30°,副刃Kr’=5°过渡刃宽bε=1mm。
2. 切削用量1）铣削深度因为切削量较小，故可以选择ap=1.9mm，一次走刀即可完成所需长度。
2）每齿进给量机床功率为7.5kw。
查《工艺手册》af=0.14～0.24mm/z。
，选较小量阿af=0.14 mm/z。
3）查刀具寿命查《工艺手册》，寿命T=180min4）切削速度查《工艺手册》，Vc=90m/min。
则主轴转速n=1000Vc/（3.14×d）=90×1000/(3.14×100)=286.6r/min，取主轴转速n=280r/min。
故实际切削速度Vc=87.92m/min。
5)校验机床功率查《工艺手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
最终确定 ap =1.9mm，nc=280r/min, Vc=87.92m/min，fz=0.14mm/z。
3. 计算基本工时tm＝L/ nf=（75+11+100)/(280×0.14×5)=0.94min。
工序20：铣φ40的下端面1. 加工条件工件材料：HT200,σb =0.16GPa HB=190～241,铸造。
加工要求：粗铣φ40的下端面。
机床：X5020立式铣床。
刀具：硬质合金钢端铣刀,牌号YG6。
故据《工艺手册》取刀具直径d=100mm。
机械制造工艺学课程设计拔叉831007工艺卡片和说明书23456789101112131415成都理工大学机械制造工艺学课程设计——车床CA6140拨叉831007班级 2010级数控三班学生高手学号 22010510503XX指导老师 XXXXXXXXXXXXXX2012年4月22日机械制造工艺学课程设计任务书题目：设计“拨叉831007”零件的机械加工工艺规程及工艺装备（年产量5000件）内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具设计装配图 1张5.课程设计说明书 1份目录序言 (21)1、零件的分析 (22)1.1零件的作用 (22)1.2零件的工艺分析 (22)1.3位置要求： (22)2、工艺规程设计 (22)2.1确定毛坯的制造形式 (22)2.2基面的选择 (23)2.2.1 粗基准的选择： (23)2.2.2 精基准的选择： (23)2.3制定工艺路线 (23)2.3.1 工艺路线方案一： (23)2.3.2 工艺路线方案二 (23)2.3.3 工艺方案的比较与分析 (24)2.4机械加工余量、工序尺寸及公差的确定:253、确定切削用量及基本工时 (26)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM261.加工条件 (26)2.计算切削用量 (26)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (27)1.加工条件 (27)2.计算切削用量 (27)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM 保证其尺寸和粗糙度 (27)1.加工条件 (27)2.计算切削用量 (28)3. 计算基本工时 (28)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸281.加工条件 (28)2.计算切削用量 (29)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (29)1.加工条件 (29)2.计算切削用量 (29)3.计算切削基本工时 (29)工序Ⅵ以φ40上端面为精基准，攻M8螺纹301.加工条件 (30)2.切削用量 (30)3.计算切削基本工时 (31)工序Ⅶ倒角，4×R5MM (31)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (31)1.加工条件 (31)2.计算切削用量 (31)3.计算切削基本工时 (31)4、夹具设计 (31)4.1问题的提出 (32)4.2夹具设计 (32)4.2.1定位基准选择 (32)4.2.2切削力及夹紧力计算 (32)4.2.3具体夹具的装配图见附图 (33)4.2.4夹具设计及操作的简要说明 (33)设计总结 (33)参考文献: (34)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

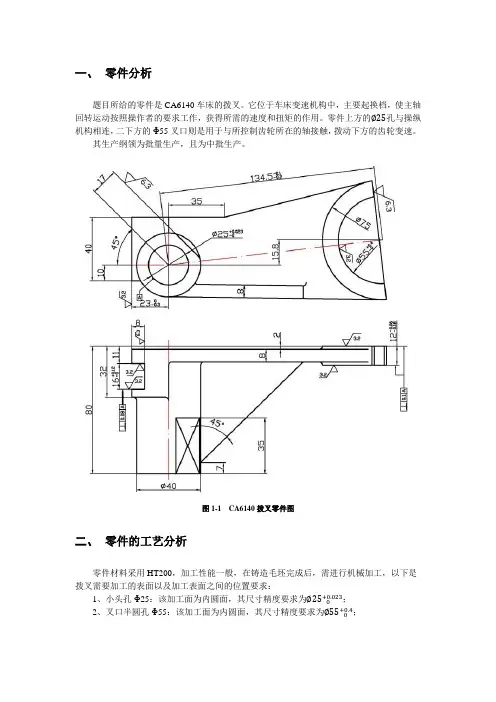

目录一、零件的分析 (2)（一）零件的结构分析 (2)（二）零件的技术要求分析 (2)（三）确定毛坯生产类型 (3)二、零件工艺路线设计 (4)（一）定位基准的选择 (4)（二）工艺路线的分析与选定 (4)三、机械加工余量及工序尺寸确定 (6)四、确定切削用量及基本工时 (7)五、夹具设计 (15)（一）工件的定位分析 (16)（二）工件的夹紧分析 (17)（三）夹具的操作说明 (17)六、心得体会 (18)参考文献 (19)一、零件的分析（一）零件的结构分析⒈零件的性能、功用及工作条件零件CA6140（831006）是车床的拨叉，工作于车床变速机构中，主要起换挡作用，使主轴回转运动按工作者要求就行工作，获得所需的速度和扭矩的作用。
该零件在工作过程中受变载荷和冲击载荷的作用，故零件应具有良好的抵抗变载荷及冲击载荷的能力。
⒉零件的形状及结构分析由零件图分析可知，该零件主要由上半圆断面及其孔Ф4.0055、小头孔φ25023.00+、φ40外圆斜面、16×40槽以及侧面和加强筋组成。
（二）零件的技术要求分析⒈尺寸精度分析查《机械精度设计与检验基础》表3.2得该零件各主要加工表面对应的尺寸标准公差等级如下表：⒉位置精度分析大头半圆孔两端面与小头孔中心线的垂直度误差为0.1mm 查《机械精度设计与检验基础》表4.10得对应的公差等级为11级，槽端面对小圆柱中心线的垂直度公差为0.08mm,查《机械精度设计与检验基础》表4.10得对应的公差等级为11级。
⒊粗糙度分析该零件各加工表面最高粗糙度要求为1.6mm。
需对￠25的孔半精镗，以满足1.6的粗糙度要求；对￠55半圆孔半精镗，以满足3.2的粗糙度要求；大半圆孔两端面半精铣，以满足3.2的粗糙度要求；底面半精铣，以满足3.2的粗糙度要求；槽两侧面半精铣，以满足3.2的粗糙度要求。
其他加工表面粗加工即可达到精度要求。
（三）确定毛坯生产类型已知此拨叉零件的生产类型为大批量生产，所给零件材料为HT200，灰铸铁铸造性能优良，但塑性较差、脆性高，零件结构简单，故选择铸件毛坯，且大量生产，为提高生产效率，最终选用金属型铸造。

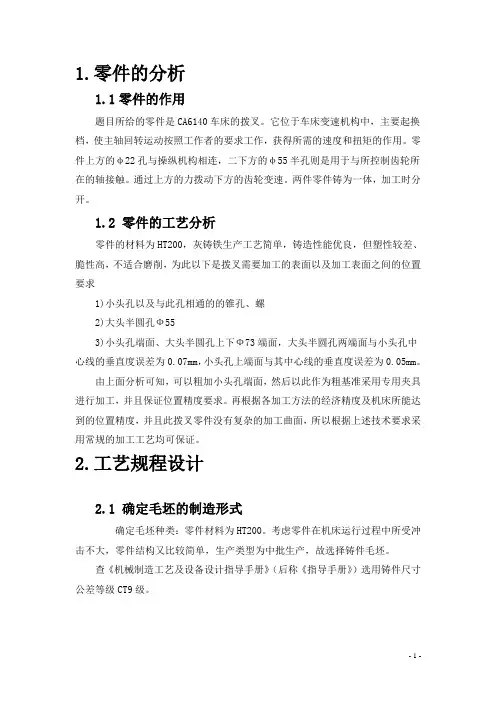

1.零件的分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求1)小头孔以及与此孔相通的的锥孔、螺2)大头半圆孔Ф553)小头孔端面、大头半圆孔上下Ф73端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
2.工艺规程设计2.1 确定毛坯的制造形式确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择铸件毛坯。
查《机械制造工艺及设备设计指导手册》（后称《指导手册》）选用铸件尺寸公差等级CT9级。
2.2基面的选择定位基准是影响拨叉零件加工精度的关键因素。
基准选择得合理可以使加工质量得到保证，生产率得以提高。
否则，加工过程中将问题百出，更有甚者，造成零件的大批报废，使生产无法正常进行。
（1）粗基准的选择。
对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则，现选取φ22 孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ40作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。
.机械制造工程学 课程设计题 目CA6140车床拨叉（831006型号）的机械工艺规程与钻-扩-铰725H φ 孔，以及扩1255H φ 孔的专用钻床夹具设计姓 名 学 号 专业班级 所在学院 指导教师20xx 年x 月xx 日目录第1章绪论...................................................................... 错误！未定义书签。
第2章机械工艺规程设计.............................................. 错误！未定义书签。
2.1设计工艺规程的内容及步骤.............................. 错误！未定义书签。
2.1.1熟悉原始资料对零件进行工艺分析 (4)2.1.2定为基准的选择 (5)2.2计算零件的生产纲领、确定生产类型 (6)2.3选择毛坯类型和制造方法 (7)2.4工艺路线的拟定 (7)2.5机械加工余量，毛坯尺寸及工序尺寸的确定 (7)2.6确定切削用量及基本时间、辅助时间 (9)第3章铣夹具设计 (17)3.1夹具设计分析 (17)3.2夹具设计 (18)3.2.1专用夹具设计的基本要求 (18)3.2.2专用夹具的设计步骤 (18)3.2.3.定位基准的选择 (19)第4章夹具三维造型 (20)总结 (23)参考文献 (24)第1章绪论1.1概述培养学生综合运用机械制造工程原理课程及专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件工艺规程的能力。
能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构设计，进一步提高结构设计能力。
熟悉并运用有关手册、图表、规范等有关技术资料的能力。
进一步培养学生识图、制图、运算和编写技术文件的基本技能。
1.2课程设计目的学生通过设计能获得综合运用过去所学过的全部课程进行机械制造工艺及结构设计的基本能力，为以后做好毕业设计、走上工作岗位进行一次综合训练和准备。
目录一、零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)二、工艺规程设计 (1)2.1确定生产类型 (1)2.2确定毛坯的制造形式 (1)2.3基面的选择 (1)2.3.1粗基准的选择 (2)2.3.2精基准的选择 (2)2.4制定工艺路线 (2)2.5工艺方案的比较分析 (3)2.6确定切削用量及基本工时 (5)工序一 (5)工序二 (7)工序三 (8)工序四 (11)工序五 (12)工序六 (13)工序七 (14)工序八 (16)三、夹具设计 (17)3.1定位基准的选择 (17)3.2切削力及夹紧力的计算分析 (17)3.3定位误差的分析 (18)3.4夹具设计及操作的简要说明 (18)四、参考文献 (19)一、零件的分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1小头孔以及与此孔相通的的锥孔、螺纹孔2大头半圆孔Ф553小头孔端面、大头半圆孔上下Ф73端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加小头孔端面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、工艺规程设计2.1确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
2.2确定毛坯的制造形式确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，零件结构又比较简单，故选择铸件毛坯。
查《机械制造工艺及设备设计指导手册》（后称《指导手册》）选用铸件尺寸公差等级CT9级。
2.3基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。
定位基准是影响拨叉零件加工精度的关键因素。
基准选择得合理可以使加工质量得到保证，生产率得以提高。
否则，加工过程中将问题百出，更有甚者，造成零件的大批报废，使生产无法正常进行。
2.3.1粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则，现选取φ22 孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个φ40作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。
2.3.2精基准的选择主要应该考虑基准重合的问题。
因此选择精加工过的φ55mm孔为精基准，限制四个自由度。
考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的上表面和镗过的孔为主要的定位精基准。
当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不再重复。
2.4制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案一:工序1 铣φ40上平面，保证表面粗糙度3.2工序2 钻绞孔φ22，保证表面粗糙度1.6工序3 粗镗半精镗孔φ55，保证表面粗糙度3.2工序4 铣φ55上端面，保证表面粗糙度3.2工序5 φ55下端面，保证表面粗糙度3.2工序6 铣16×8槽所在的面铣两个16×8槽，保证表面粗糙度1.6工序7 切断工艺路线方案二:工序1 铣φ40上平面，保证表面粗糙度3.2工序2 粗镗半精镗孔φ55，保证表面粗糙度3.2工序3 钻绞两孔φ25，保证表面粗糙度1.6工序4 铣16×8槽所在的面工序5铣两个斜面工序6粗铣φ55圆的上端面，粗铣两个φ40圆的上端面工序7 切断工序8铣φ55上端面，保证表面粗糙度3.2工序9 铣φ55下端面，保证表面粗糙度3.22.5 工艺方案比较分析上述两方案:方案一：是先加工内孔φ25, 再以φ25孔为基准加工φ55内孔,而方案二：先镗孔φ55,以底面及φ25外圆面为基准，再以φ55内孔及上平面加工φ25孔。
由零件图可知φ25孔的设计基为准φ55孔的中心线，所以加工φ25孔时定位基准最好为φ55孔的中心线，可保证其加工的位子精度，符合大批生产要求,方案二较为合理方案二:工序1 铣φ40上平面。
（以φ25孔外表面及底面为基准，选用X5032立式升降台铣床和专用夹具）工序2 粗镗，半精镗φ55。
（以φ40上平面及φ25内孔为基准，选用TGX4132B立式单柱坐标镗床和专用夹具）工序3 钻绞两孔φ25.。
（以φ40上平面及φ25孔外表面为基准，选用Z3025摇臂钻床和专用夹具）工序4 铣16×8槽所在的面（以φ40上平面及φ55内孔为基准，选用Z3025摇臂钻床和专用夹具）工序5 铣两个斜面工序6 粗铣φ55圆的上端面，粗铣两个φ40圆的上端面工序7 切断工序8 铣φ55下端面。
（以φ40上平面及φ25内孔为基准，选用X5032立式升降台铣床和专业夹具）工序9 铣φ55上端面。
（以φ55的下端面及φ25内孔为基准，选用X5032立式升降台铣床和专业夹具）拨叉零件材料为HT200 HB170—240，毛坯重量约1.0Kg生产中批采用金属型铸造毛坯依据上述原始资料及加工工艺，分别确定各加工面的机械加工余量，工序尺寸及毛坯尺寸如下：1> 由于工件较小，为方便加工节省材料将两件铸在一起，同时加工。
2> 铸件的圆角半径按表2.2.1<<简明设计手册>> 选则金属型铸造 R=3-5mm拔模斜度外表面0-15°自然失效处理以消除铸造应力。
3> 两内孔φ25+0.021 0,考虑其孔径较小铸造困难，为简化铸造毛坯外型，现直接将φ40圆柱铸成实心的。
4>铣φ40上平面加工余量及公差。
两φ40圆柱端面加工余量及公差,圆柱φ40圆柱端面为自由尺寸公差,表面粗糙度值要求为Ra3.2,要求粗铣,半精铣，单边余量Z=2mm公差CT=1.2φ25半精铣的加工余量(单边)Z=0.8粗铣加工余量(单边)Z=1.2毛坯名义尺寸:50+0.8+1.2=52毛坯最大尺寸:52+1.2=53.25>粗镗，半精镗φ55。
毛坯为铸孔,内孔精度要求IT13表面粗糙度为Ra3.6,参照《工艺手册》表2.3-10确定工序尺寸及余量为:粗镗φ53.5，2Z=3.5半精镗φ55+0.4，2Z=1.56>钻绞两孔φ22。
两内孔精度要求IT7参照《机械制造工艺设计简明手册》（以下简称《工艺手册》）表2.3-8确定工序尺寸及余量为：钻孔：φ23扩孔：φ24.8 2Z=1.8mm半精绞: φ24.94 2Z=0.14mm精绞: φ20+0.02107>铣φ55下端面。
两φ55圆柱端面加工余量及公差,圆柱φ55圆柱端面为自由尺寸公差,表面粗糙度值要求为Ra3.2,要求粗铣,半精铣。
φ55半精铣的加工余量(单边)Z=0.8粗铣加工余量(单边)Z=4.28>铣φ55上端面。
两φ55圆柱端面加工余量及公差,圆柱φ55圆柱端面为自由尺寸公差,表面粗糙度值要求为Ra3.2,要求粗铣,半精铣。
φ55半精铣的加工余量(单边)Z=0.8粗铣加工余量(单边)Z=4.29>钻锥孔φ7.8及M6底孔，攻丝，半，精绞φ8，保证R1.6的表面粗糙度半精绞加工余量2Z=0.14精绞加工余量2Z=0.0610>切断2.6 确定切削用量及基本工时工序一：铣φ40上平面。
1 工具选择1.>选择工具《切削手册》根据表1.２选择YG6硬质合金刀具根据表3.1 铣前深度ap≤4 铣削宽度ae≤90 端铣刀直径D0=100mm由于采用标准硬质合金端铣刀,故齿数Z=102 >铣刀几何形状查表(3.2) 由于 HBS=200>150,r0=0°a=8°Kr=45°Kre=30°Kr′=5°λs=-20°α=8°bq=1.22选择切削用量1>决定铣削深度ap，因为表面粗糙度要去为Ra=3.2，所以需两次走刀完成。
