CA6140车床的拨叉831005__课程设计说明书
东华理工大学长江学院机械制造工艺课程设计院系：机械与电子工程系专业：机械工程及自动化班级：1130010学号：1130010328姓名：刘家飞指导老师：余宏涛2014/5/30目录1、零件的工艺性分析 (3)1.1拨叉的用途 (3)1.2拨叉的技术要求 (3)1.3审查拨叉的工艺性 (4)2、确定毛坯、绘制毛坯,三维建模简图 (4)2.1选择毛坯 (5)2.2确定毛坯尺寸公差和机械加工余量 (5)2.2.1 公差等级 (5)2.2.2 铸件重量 (6)2.2.3 零件表面粗糙度 (6)2.2.4 机械加工余量 (6)2.2、绘制铸件毛坯简图 (7)3、拟定拨叉工艺路线 (8)3.1定位基准的选择 (8)3.1.1 粗基准的选择 (8)3.1.2 精基准的选择 (8)3.2 表面加工方法的选择 (8)3.3 工序集中与分散 (9)3.4 工序顺序的安排 (9)3.5 确定工艺路线 (9)4、机械加工余量、工序尺寸及毛坯尺寸的确定： (11)5、确定切削用量及基本工时 (12)6、夹具的设计 (17)7.、参考文献 (20)8、设计的感想与体会 (21)序言机械制造工艺学课程设计是我们在我们学完了了大学的全部的基础课、技术基础课以及大部分专业课之后进行的。
这是对我们毕业之前对所学的课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此在大学四年中占有重要的地位。
就个人而言，我希望能通过这次课程设计，进行一次适应性的锻炼。
由于能力有限，设计尚有许多不足，恳请各位老师给以指导。
1、零件的工艺性分析对于拨叉831005采用HT200，铸造工艺优点：1）适用范围广2）铸造法能采用的材料广3）成本低廉、综合经济性能好、能源、材料消耗及成本为其他金属成形方法所不及的。
1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
CA6140拨叉831005专用夹具设计说明书(全套图纸)
毕业设计说明书论文(图纸) QQ 36396305序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
CA6140拨叉831005专用夹具设计说明书
序言机械制造工艺学课程设计是我们学完大学全部基础课，技术基础课以及大部分专业课之后进行的，机械制造工艺与机床夹具课程教学的一个不可缺少的辅助环节。
它是我们全面地综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践，对于培养我们编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和去工厂从事工艺与夹具设计具有十分重要的意义。
本次课程设计培养了我们综合运用机械制造工艺学及相关专业课程的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。
让我们初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
掌握从事工艺设计的方法和步骤，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
由于能力有限，设计有许多不足之处，恳求各位老师给予指教。
一 零件的分析(一) 零件的作用众所周知，现在的机床有许多半自动控制的，这类机床能实现有级调速，靠的是拨叉拨动从动装置而实现。
本工艺学课程就是针对CA6140车床的拨叉而设计的，此零件的结构如图所示。
它安装在机床齿条的末端，调速时扇形齿由人工拨动，使齿条左右移动，此时拨叉拨动从动装置末端的轴套也作左右移动，从而使得转换齿轮的啮合，达到调速的目的。
零件有花键，可以保证零件使用时不发生转动。
零件工作时所受的载荷主要是两槽在花键孔方向上的载荷。
(二) 零件的工艺分析CA6140的拨叉共有两组加工表面，现分述如下：1. 以右端面为基准的加工表面这组加工表面包括：mm 012.0018+宽槽内外表面至该基准面的距离，槽mm03.008+内表面至基准面的距离。
2. 以mm 25φ花键孔为中心的加工表面这组加工表面包括：mm 28.0022+φ孔，mm 023.0025+φ六齿方齿花键孔，以及2×15°倒角。
mm 012.0018+和mm 03.008+槽上下表面。
拨叉831005设计说明书
加工余量为 2.8mm，精加工余量为 0.2mm。加工余量一共是 3mm。 毛锻件尺寸 零件尺寸 mm 27 单面加工余量 3 1 2.5 铸件尺寸 mm 27 尺寸偏差
22 25
24 30
3
2.3 绘 制 毛 坯 图
1
拨 叉 831005 1. 零 件 图 分 析
备注
1.1 零 件 的 功 用 题目给定的零件是 CA6140 拨叉（见附图 1）它位于车床变速 机构中， 主要起换档， 使主轴回转运动按照工作者的要求进行工作。 宽度为 18+0.0120mm 的槽尺寸精度要求很高，因为在拨叉拔动使 滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到 很高的位置精度。所以，宽度为 18+0.0120mm 的槽和滑移齿轮的 配合精度要求很高。 1.2 零 件 工 艺 分 析 CA6140 拨叉共有两组加工表面。 （1） 、以花键孔的中心线为基准的加工面这一组面包括 Φ 25+0.0230mm 的六齿方花键孔、Φ 22+0.280 花键底孔两端的 2X150 到角和距中心线为 27mm 的平面。 （2） 、以工件右端面为基准的 8+0.030 mm 的槽和 18+0.120mm 的槽经上述分析可知， 对于两组加工表面，可先加工其中一组表 面，然后借助于专用夹具加工另一组表面。
目录
1.零件图分析.................................................................................................................................... 2 1.1 零件的功用.................................
拔叉831005设计说明书

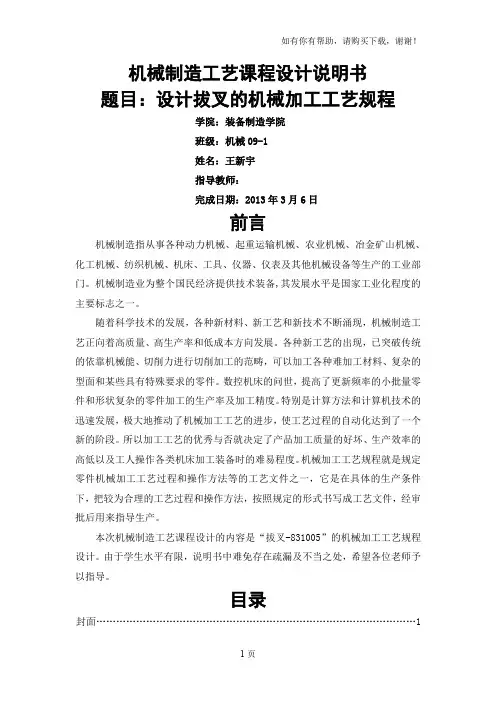

机械制造工艺课程设计说明书题目：设计拔叉的机械加工工艺规程学院：装备制造学院班级：机械09-1姓名：王新宇指导教师：完成日期：2013年3月6日前言机械制造指从事各种动力机械、起重运输机械、农业机械、冶金矿山机械、化工机械、纺织机械、机床、工具、仪器、仪表及其他机械设备等生产的工业部门。
机械制造业为整个国民经济提供技术装备,其发展水平是国家工业化程度的主要标志之一。
随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。
各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。
数控机床的问世，提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。
特别是计算方法和计算机技术的迅速发展，极大地推动了机械加工工艺的进步，使工艺过程的自动化达到了一个新的阶段。
所以加工工艺的优秀与否就决定了产品加工质量的好坏、生产效率的高低以及工人操作各类机床加工装备时的难易程度。
机械加工工艺规程就是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。
本次机械制造工艺课程设计的内容是“拔叉-831005”的机械加工工艺规程设计。
由于学生水平有限，说明书中难免存在疏漏及不当之处，希望各位老师予以指导。
目录封面 (1)前言 (2)目录 (3)一、设计目的 (4)二、零件分析 (4)（一）零件简介 (4)（二）零件的作用 (4)（三）零件的工艺分析 (4)三、工艺规程设计 (5)（一）确定毛坯的制造形成 (5)（二）基准的选择 (5)（三）制定工艺路线 (6)（四）机械加工余量 (6)（五）确定切削用量及基本工时 (7)工序Ⅰ：车削A面 (7)工序Ⅱ：拉花键孔 (9)工序Ⅲ：粗铣、精铣B面 (10)mm槽 (11)工序Ⅳ：铣削8+0.03+0.12mm槽 (12)工序Ⅴ：铣削18工序Ⅵ：磨削18mm槽 (12)设计小结 (13)参考文献 (14)一、设计目的本次机械制造工艺课程设计是在完成机械制造工艺学理论课程以及大部分专业课程后，在进行了金工实训的基础上进行的课程设计。
车床拨叉831005夹具设计说明书
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载车床拨叉831005夹具设计说明书地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容机床夹具设计说明一、工艺规程的设计1.1、确定毛坯的制造形式考虑到此零件的工作过程中并有变载荷和冲击性载荷，故可选用铸件或锻件。
但因零件的材料为HT200，不能进行锻造，因此选择铸造。
毛坯零件图如下：1.2、基准的选择（1）粗基准的选择。
因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
（2）精基准的选择。
为保证定位基准和工序基准重合，以零件的A面为精基准。
1.3、制定工路线方案一工序：（1）铸胚（2）粗、精车端面。
（3）钻圆柱孔成Φ20并扩花键底孔到Φ22。
（4）倒两端15°倒角。
（5）粗、精铣削B面。
（6）铣8+00。
03mm的槽。
（7）铣18+00.011mm的槽。
（8）拉花键。
（9）去毛刺。
（10）终检。
方案二工序：（1）铸胚。
（2）粗、精车端面。
以Ф40mm圆柱面为粗基准。
（3）钻圆柱孔成Φ20mm并扩花键底孔到Φ22mm。
以Ф40mm圆柱面为粗基准。
（4）倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
（5）拉花键。
以A面为基准（6）粗、精铣削B面。
以花键的中心线及A面为基准。
（7）铣8+00。
03mm的槽。
以花键的中心线及A面为基准。
（8）铣18+00.011mm的槽。
以花键的中心线及A面为基准。
（9）去毛刺。
（10）终检。
方案分析：上述两方案中，工艺方案一把拉花键放在第八道工序。
但此方案中5、6、7工序很难对工件进行精确的定位和加紧。
方案二中，把花键放在第五道工序，这样，方案二中的6、7、8道工序很容易对工件进行定位与加紧即以花键中心线和A面作为6、7、8道工序的定位基准。
拨叉ca6140课程设计831005
拨叉ca6140课程设计831005一、教学目标本课程的教学目标是使学生掌握拨叉CA6140的相关知识，能够理解并运用其原理和操作方法。
具体目标如下：1.知识目标：学生能够了解拨叉CA6140的结构、功能和工作原理，掌握其基本操作方法。
2.技能目标：学生能够通过实践操作，熟练运用拨叉CA6140进行相关操作，提高动手能力。
3.情感态度价值观目标：学生能够认识到拨叉CA6140在工程领域的重要性，培养对机械制造的兴趣和热情。
二、教学内容根据课程目标，教学内容主要包括以下几个部分：1.拨叉CA6140的结构和工作原理：介绍拨叉CA6140的组成部分，解释其工作原理。
2.拨叉CA6140的操作方法：讲解如何正确操作拨叉CA6140，包括基本操作步骤和注意事项。
3.拨叉CA6140的应用案例：通过实际案例分析，让学生了解拨叉CA6140在工程领域的应用。
三、教学方法为了达到课程目标，将采用以下教学方法：1.讲授法：讲解拨叉CA6140的结构、工作原理和操作方法，为学生提供系统的知识。
2.讨论法：学生进行小组讨论，分享对拨叉CA6140的理解和经验，促进学生的思考和交流。
3.案例分析法：分析实际案例，引导学生运用所学知识解决实际问题，提高学生的应用能力。
4.实验法：安排实验课，让学生亲自动手操作拨叉CA6140，培养学生的动手能力和实践能力。
四、教学资源为了支持教学内容和教学方法的实施，将准备以下教学资源：1.教材：选择合适的教材，为学生提供权威、系统的学习材料。
2.参考书：提供相关的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作多媒体课件，通过图片、视频等形式，生动展示拨叉CA6140的相关知识。
4.实验设备：准备拨叉CA6140实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其学习态度和理解程度。
拔叉831005说明书解读
机械制造技术与装备课程设计说明书设计题目：“CA6140车床拔叉831005”零件的机械加工工艺规程及φ22孔加工夹具设计专业：机械设计制造及自动化班级：学号：设计者：指导教师：日期 2014年6月20日目录序言 (1)一、零件的分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)二、工艺规程设计 (2)2.1确定毛坯制造方法，初步确定毛坯形状 (2)2.2基准的选择 (2)2.3制定工艺路线 (3)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)三、夹具设计 (12)3.1问题的提出 (12)3.2夹具设计 (12)四、设计小结 (14)五、参考文献 (15)序言机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1.能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2.通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3.课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性的训练，希望在设计中能锻炼自己分析问题、解决问题的能力，为自己今后从事的职业打下一个良好的基础。
由于个人能力所限，设计尚有许多不足之处，希望各位老师给予指教。
一、零件的分析1.1零件的作用题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
CA6140车床拨叉(831005)课程设计说明书
CA6140车床拨叉(831005)课程设计说明书1000字
CA6140车床拨叉(831005)是车床上的一个重要零件，用于控制工件
的进给和退刀。
本课程设计旨在对该车床拨叉进行维修和调试，使
其正常工作，并达到合格要求。
一、设备环境
车床拨叉(831005)的维修和调试需要在车间内进行，具体的环境要
求如下：
1. 车间温度控制在20℃左右；
2. 车间各项指标符合安全生产要求；
3. 维修和调试人员需穿戴防护用品，保证人员安全。
二、课程设计内容
1. 检查车床拨叉(831005)是否存在异常：在维修和调试之前，需要
对车床拨叉进行全面检查，发现问题及时处理。
主要包括以下方面：
(1) 检查车床拨叉表面是否有划痕、损伤或凸起等情况。
(2) 检查车床拨叉各零件是否紧固牢固。
(3) 检查车床拨叉与机床主轴的卡口是否卡合牢固。
(4) 检查车床拨叉的操作杆是否灵活。
2. 进行维修和调试：
(1) 将车床拨叉拆下，清洗干净其表面和内部零件。
(2) 对车床拨叉上的滑块、弹簧、螺钉等零件进行清洁和维修。
(3) 重新安装车床拨叉并试车，调试车床拨叉的工作状态，确保其
正常运转。
三、课程设计总结
通过对CA6140车床拨叉的维修和调试，我们使其工作状态得到了恢复，其正常运转将有助于我们提高工作效率，提升加工质量。
维修
和调试的过程，也让我们对车床拨叉的结构和工作原理有了更深刻的了解，对于以后的生产实践也将大有裨益。
CA6140车床拨叉(831005)课程设计说明书解读
广东海洋大学2010届本科生课程设计本科生课程设计CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学生姓名所在专业机械设计制造及其自动化所在班级机电1101学号201011411129指导教师谭光宇职称教授副指导教师职称答辩时间2013年 7 月 12 日目录目录设计总说明 (I)前言 ................................................................................................... 错误！未定义书签。
1零件工艺性分析 . (1)1.1零件的作用 (1)1.2零件的工艺分析 ................................................................... 错误！未定义书签。
2机械加工工艺规程设计. (2)2.1确定毛坯、绘制毛坯简图 (2)2.1.1选择毛坯 (2)2.1.2确定毛坯的机械加工余量及尺寸确定 (2)2.1.3绘制毛坯简图 (3)2.2定位基准的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3各表面加工方案的确定 (3)2.4加工阶段的划分 (4)2.5工序的集中与分散 (4)2.6制定工艺路线 (4)3确定机械加工余量和工序尺寸 (6)4 夹具设计 (15)4.1夹具体设计前言 (15)4. 2 问题的提出 (16)4.3夹具体设计 (16)总结 (18)鸣谢 (19)参考文献 (20)设计总说明一、设计题目与要求CA6140车床拨叉零件的机械加工工艺规程及夹具设计。
年产量为5000件（大批生产），零件由指导教师指定。
（零件参考图附后）二、设计内容1．对零件进行工艺分析，画零件图；2．确定毛坯的制造方式，绘制毛坯简图；3．制定零件的机械加工工艺路线，填写机械加工工艺过程卡；4．对指定工序，选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量，填写工艺过程卡；5．对指定工序进行机床夹具设计计算和机构设计，画夹具装配图；6．对夹具的一个零件设计零件图；7．编写设计计算说明书三、进度安排四、设计工作要求提交：1．零件图 1张（A4～A3）2．毛坯图 1张（A4～A3）3．机械加工工艺过程卡 1张4．机械加工工序卡 1张5．夹具结构设计装配图 1张（A1～A0）6．夹具结构设计零件图 1张（A3～A1，夹具体零件）7．课程设计说明书 1份，参考广东海洋大学毕业设计说明书撰写格式关键词：机械加工工艺；夹具设计；装配图；零件图；设计说明书前言通过机械加工工艺规程及机床夹具的设计，汇总所学专业知识如一体(如《机械精度设计与质量保证》、《机械设计》、《金属切削机床》、《机械制造技术基础》等)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CA6140车床拨叉零件的机械加工工艺规程设计姓名学号班级指导教师机械制造技术基础课程设计说明书题目：“CA6140车床”拨叉零件的机械加工工艺规程设计生产纲领：中批生产内容：1. 课程设计说明书一份2．机械制造加工工艺过程综合卡片一张3．工序卡片一份4．毛坯图一张5．零件图一张目录前言 (3)一、设计目的 (4)二、零件的分析 (4)1零件的作用 (4)2零件的工艺性分析 (4)三、工艺规程设计 (5)（一）确定毛坯的制造形成 (5)（二）基准的选择 (5)（三）制定工艺路线 (5)（四）机械加工余量 (7)（五）确定切削用量及基本工时 (8)四、设计心得及致谢 (18)参考文献 (19)前言通过CA6140车床”拨叉零件的机械加工工艺规程设计，汇总所学专业知识于一体(如《机械制造技术基础》、《公差配合与测量技术》、《机械设计》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的加工工艺规程。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，在此表示感谢！一． 设计的目的：机械制造技术基础课程设计,是在学完《机械制造技术基础》课程后，在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造技术基础的基本理论的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二． 零件的分析1、零件的作用题目给定的零件是CA6140拨叉它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度1812.000+mm 和83.000mm 的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为1812.000+mm 和83.000mm 的槽和滑移齿轮的配合精度要求很高。
2、零件的工艺分析CA6140拨叉共有两组加工表面。
1）以花键孔的中心线为基准的加工面这一组面包括Ø2523.000+mm 的六齿花键孔、Ø228.200+mm 花键底孔两端的2X150到角和距中心线为27mm 的平面。
2）以工件右端面为基准的83.000mm的槽和1812.00mm的槽。
经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
三、工艺规程设计（一）确定毛坯的制造形成。
零件材料HT200，考虑零件到在机床运行过程中承受交变载荷及冲击性载荷不大，零件结构又比较简单，故选择铸件毛坯。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取壳模铸造。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为4±0.8mm及3±0.8mm。
（二）基准的选择。
1.粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面做粗基准。
2.精度基准的选择：为保证定位基准和工序基准重合，以零件的左端面为精基准。
（三）制定工艺路线。
方案一工序：05.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
10.粗、精铣削上端面。
以花键的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
15.铣削83.00+mm的槽。
以花键孔的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
20.铣削1812.00+mm的槽。
以花键孔的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
25.拉花键。
以左端面为基准。
30.终检。
方案二工序：05.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
10.拉花键。
以左端面为基准。
15.铣削上端面。
以花键的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
20.铣削83.00+mm的槽。
以花键的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
25.铣削1812.00+mm的槽。
以花键的中心线及左端面为基准。
选用X62W卧式铣床加专用夹具。
30.终检。
方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序，但此方案中10、15、20工序很难对工件进行定位和夹紧；方案二中，把花键放在第一道工序的后边，这样，方案二中的15、20、25工序很容易对工件进行定位与夹紧即以花键中心线和左端面作为15、20、25工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
以上工艺过程详见“机械加工工艺过程综合卡片”（四）机械加工余量。
CA6140的拨叉材料为HT200，零件重量为1.0 kg，生产类型为中批量生产，采用壳模铸造。
根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸以毛坯尺寸如下：1.左端面的加工余量左端面有3±0.8mm的加工余量，足够把铸铁的硬质表面层切除，分两次加工，长度加工公差IT10级取-0.14mm（入体方向）。
粗车加工余量2.5mm精车加工余量0.5mm2.矩形花键底孔。
要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为Φ22 0+0.28，见零件图，参照《机械加工工艺手册》表3-59确定孔加工余量的分配。
钻孔Φ20mm扩孔Φ21mm拉花键花键孔要求以外径定心：拉削时加工余量参照《金属机械加工工艺人员手册》取2Ζ=1mm3.上端面的加工余量。
此工序分2个工步：1、粗铣上端面，加工余量为3.8mm；2、精铣上端面，工余量为0.2mm。
4.铣削宽为8+0.030mm槽。
精度要求较高，选用高速钢直齿三面刃铣刀（精密级K8），宽8+0.030mm，长L=40mm，加工余量8mm。
5.铣削宽为180+0.12mm槽。
宽180+0.12mm，长L=40mm，加工余量23mm。
(五)确定切削用量及基本工时。
工序05 ：一、车削左端面。
加工条件：≥200MP a，铸件毛坯。
工件材料：灰口铸铁HT200，σb加工要求：粗、半精车左端面并保证28mm的工序尺寸，R a=3.2µm 机床C3163-1（转塔式六角卧式车床）。
=12°、α0=7°，K r =90°，K r′刀具：材料YG6，刀具角度：r=10°=12°，λs1、粗车1）背吃刀量。
已知粗车加工余量2.5mm。
2）进给量ƒ。
根据《切削简明手册》（第3版）表1.4 当刀杆尺寸为16mm×25mm,ａp≤３mm时，以及工件直径为Φ62mm时（由于凸台上端面的存在所以直径取Φ62mm ）ƒ=0.6-0.8mm/ｒ，按C ３１６３－１ 车床说明书 取ƒ=0.6mm/r 。
3）选择切削速度。
工件材料为HT200，查机《械制造技术基础》表3-11知，当ａp =2.5mm ，ƒ=0.6mm/r 时，v c =60 m/min ，可保证寿命T=60min 。
4）确定机床主轴转速。
n s =1000 v c /πd w =1000×60/π×62=308r/min按C ３１６３－１ 车床说明书 确定主轴实际转速ｎ＝280r ／min ，所以实际切削速度V=πd w n/1000=π×62×280/1000=54.5m/min5）切削工时，按《机械加工工艺手册》表6.2-1知车削机动时间计算公式为： T ƒ=nƒ⨯Li 其中：L=2d -d 1+L 1+L 2+L 3 d=62mm 、d 1=0、L 1=2.5mm 、L 2=2.5mm 、L 3=0 i=1故T ƒ=1280.600.52.5220-62⨯⨯+++=0.21min 2、精车1）已知粗加工余量为0.5mm 。
2）进给量ƒ。
根据《切削用量简明手册》表1.6 ， f=0.15－0.25mm/r 按C ３１６３－１ 车床说明书 ｆ＝0.16 mm/r3）选择切削速度。
工件材料为HT200，查机《械制造技术基础》表3-11知，当ａp =0.5mm ，ƒ=0.16 mm/r 时，v c =90m/min ，可保证T=60min 。
可保证寿命T=60min 。
4）确定机床主轴转速。
n s =1000 v c /πd w =1000×90/π×62=462.1 r/min按C ３１６３－１ 车床说明书 确定主轴实际转速ｎ＝450r ／min ，所以实际切削速度V=πd w n/1000=π×62×450/1000=87.7 m/min 5）切削工时，查《机械加工工艺手册》表6.2-1 T ƒ=nƒ⨯Lｉ 其中：L=2d -d 1+L 1+L 2+L 3 d=62mm 、d 1=0、L 1=0.5mm 、L 2=0.5mm 、L 3=0 ｉ=1故T ƒ=1450.1600.50.5020-62⨯⨯+++=0.44min 二、钻孔、扩孔、倒角。
1、钻孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨横刃。
钻头参数：ｄ＝Φ20ｍｍ，2Φ=118°，ψ=55°，α0=12°，β=30°，b ε=3.5mm 。
1） 按机床进给强度决定进给量：根据《切削用量简明手册》表2.9 ,当σb＞210MPa 时，ｄ0＝20.5mm 可确定ƒ =0.75 mm/r。
按C3163-1车床说明书取ƒ =0.62mm/r.2）决定钻头磨钝标准及寿命表2.12，当d o=20mm、钻头最大磨损量取0.6，寿命T=45min.3）切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/minc=1000V/πd=1000×21/π×20=334.2r/minns由机床技术资料得和334.2r/min接近的有280r/min和400r/min 取n=280r/min。
所以实际切削速度：V=πdn/1000=π×20×280/1000=17.6 m/minLｉ4）基本工时，Tƒ=nƒ⨯入切量及超切量由表2.29. 查出Ψ+△=10mmLｉ=(80+10)/280x0.62=0.32 (min)所以Tƒ=nƒ⨯2、扩孔刀具直径d=22mm；刀具几何参数同上。
