数控原理数控系统的连接

数控原理数控系统的连接

1,2, 24VG
14,15, 3 OTBS1 16 OTBS2 4 ESTOP1 17 ESTOP3 18 Y1.7 6 Y1.6 19 Y1.5 7 Y1.4 20 Y1.3 8 Y1.2 21 Y1.1 9 Y1.0 22 Y0.7 10 Y0.6 23 Y0.5 11 Y0.4 24 Y0.3 12 Y0.2 25 Y0.1 13 Y0.0
X22 故障输出
509
9 公共端
20
100
19
R+(3) RBS3 B+(2) RBS1
B-(4)
图8 数控系统电气原理图-主轴单元
精选课件
10
2
3
4
5
6
7
8
9
4、数控装置与主轴的连接
主轴变频器 +T-US
U 01/01/B4 V
W
RVV4X1.5
U1
L1
T1
V1
L2
T2
W1
L3
SJ100-007HFE
+T- KA9
K 19
K20
+M-SQZ-2 +M-SQX-1
+M-SQZ-3 +M-SQZ-1 +M-SQX-3 +M-SQX-1
100 24V
变频器故障输入 伺服报警 伺服准备好
手摇选择 Z轴 手摇选择 X轴
Z轴回零 X轴回零 Z轴负限位 Z轴正限位 X轴负限位 X轴正限位
+T-APHX1 输入接线端子板
RE16-2 RE16-2
RE17 RE17
RE17-1 RE17-1
RE17-2 RE17-2
24V1
100 K1 K2 K3 K4 K5 K6 K7 K8

第8讲 数控机床硬件的连接.

第8讲 数控机床硬件的连接.

2．CNC模块及接口
控制单元（CNC）是整个控制系统的核心，它主要用来对各坐 标轴进行插补控制、输出主轴转速给定值以及进行主轴定位控制 。此外，它还对输入的M、S、T指令进行译码，传送给PMC等。
CNC功能框图
轴卡、显卡、CPU卡在主板上的安装位置
FANUC 0iC接口位置及功用图
（二）伺服系统模块及接口作用
数控机床CNC系统硬件的连接
数控机床CNC系统硬件的连接
一、工作任务导入
FANUC 0i C的硬件 组成
FANUC 0i C数控系统 综合连接图
二、学习情境
（一）CNC系统模块及接口作用 1．FANUC 0i数控系统概述
FANUC 0i系列至今推出了FANUC 0iA、FANUC 0iB、FANUC 0iC、FANUC 0iD四大产品系列，这四大系列在硬件与软件设 计上有较大区别，性能依次提高，但其操作、编程方法类似。 每一系列又分为扩展型与精简型两种规格，前者直接表示， 后者在型号中加“Mate”，如：FANUC 0iC/FANUC 0i Mate C。
（五）RS-232-C串行接口作用
• FANUC i 系列提供两个RS-232C接口，用于数控 系统与外部设备（计算机、上位机工作站等）进 行数据交换，传送程序或参数。
FANUC 0iC的RS-232C接口连接
三、任NUC 驱动部分从硬件结构上分，主要有下面四个主要组成部分： ① 轴卡——目前数控技术广泛采用全数字伺服交流同步电机控制。在全数字 伺服控制中，包括三菱和西门子数控产品，已经将伺服控制的调节方式、数学模 型、甚至脉宽调制以软件的形式融入系统软件中（写入 F-ROM中），而硬件支撑 采用专用的 CPU 或 DSP（Digital Signal Process 数字信号处理器） 等，并最 终集成在轴控制卡上或轴控制芯片上，轴卡的主要作用是速度控制和位置控制。 ② 放大器——接收轴控制卡输入的脉宽调制信号，经过前级放大驱动IGBT大 功率晶体管输出电机电流。 ③ 电机——伺服电机或主轴电机，放大器输出的驱动电流产生旋转磁场，驱 动转子旋转。 ④ 反馈装置——由电机轴直连的脉冲编码器作为半闭环反馈装置。FANUC早期 的产品使用旋转变压器作为半闭环位置反馈，测速发电机作为速度反馈，但今天 这种结构已经被淘汰。

数控机床电气控制第2版习题答案习题答案

数控机床电气控制第2版习题答案习题答案

习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。

它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。

常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。

2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。

它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。

因此，低压断路器在数控机床上使用越来越广泛。

3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。

继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。

因此继电器触点容量较小（不大于5A）。

在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。

4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。

5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。

过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。

最常用的是利用过电流继电器进行过电流保护。

长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。

绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

数控系统的连接

数控系统的连接
表８-１ 主轴控制信号
第二节 SIEMENS数控系统
一、840D系统的主要功能与特点 1)控制类型采用32位微处理器实现CNC控制，可用于系列机床，如 车床、钻床、铣床、磨床，可完成CNC连续轨迹控制以及内部集成 式PLC控制，具有全数字化的SIMODRIVE611数字驱动模块，最多 可控制31个进给轴和主轴，进给和快速进给的速度范围为10～999m m／min
第二节 SIEMENS数控系统
图8-7
SIEMENS数控系统的产品类型
2)操作方式主要有AUTOMATIC(自动)、JOG(手动)、TEACH IN(交
互式程序编制)、MDI(手动过程数据输入)。
第二节 SIEMENS数控系统
3)补偿功能840D可根据用户程序进行轮廓的冲突检测、刀具半径补 偿、刀具长度补偿、螺距误差补偿和测量系统误差补偿，反向间隙 补偿、过象限误差补偿等。 4)安全保护功能。 5)NC编程840D系统具有高级语言编程特色的程序编辑器，可进行米 制、英制尺寸或混合尺寸的编程，程序编制与加工可同时进行，系 统具备1.5MB的用户内存，用于零件程序、刀具偏置、补偿的存储。
３)图形显示板提供图形显示功能，便于人机交互，并且还提供第2、
3手摇脉冲发生器接口。 ４)PC板(PMC-M)。 ６)输入/输出接口通过插座M1、M18和M20提供输入点，通过插座 M2、M19和M20提供输出点，为PMC-M提供输入/输出信号。
第一节 FANUC数控系统
７)存储器板接收系统操作面板的键盘输入信号，提供串行数据传送 接口、第1手摇脉冲发生器接口、主轴模拟量和位置编码器接口、存 储系统参数、刀具参数和零件加工程序等。 ８)子CPU板用于管理第5轴、第6轴、第7轴的数据分配，提供RS-23 2C和RS422串行数据接口等。 ９)扩展轴控制板(AXS)。 １０)扩展轴控制板(AXA)。

数控系统的硬件结构及连接

数控系统的硬件结构及连接
共享总线结构的优点是系统配置灵活、结构简单、容易实现、 造价低。缺点是会引起竞争，使信息传输率降低，总线一旦出现故 障，会影响全局。
FANUC 15系统的总线是FANUC公司白己设计的FANUC BUS
共享总线结构
共享存储器结构的典型代表有GE公司的MTC1 CNC，其硬件 结构如图所示。MTCl CNC共有3个CPU，其中中央CPU负责数控 程序的编辑、译码、刀具和机床参数的输入；显示CPU把中央 CPU的指令和显示数据送到视频电路进行显示，此外还定时扫 描键盘和倍率开关状态并送中央CPU进行处理；插补CPU完成插 补运算、位置控制、I／O控制和RS232C通信等任务，还向中央 CPU提供机床操作面板开关状态及所需显示的位置信息等。中 央CPU与显示CPU和插补CPU之间各有512字节的公共存储器用于 交换信息。
优点:
结构的CNC装置结构紧凑、体积小、可靠性高、价格 低、有很高的性能价格比。AB公司的8601就是大板式结 构的CNC。 缺点:硬件功能不易变动，柔性低。
fanuc-6M系统
模块化结构
将CPU、存储器、输入输出控制、位置检测、显 示部件等分别做成插件板(称为硬件模块)，相应的软 件也是模块结构，固化在硬件模块中。硬软件模块形 成一个特定的功能单元，称为功能模块。功能模块间 有明确定义的接口，接口是固定的，使用工厂标准或 工业标准，彼此间可进行信息交换。各模块间连接的 定义，形成了所谓的总线。
FANUC 0i系统的内部结构
FANUC 0i系统主CPU板的构成框图
FANUC 0i系统的CNC单元为大板结构。 基本配置有:
主板、 存储器板、 I/O板、 伺服轴控制板 电源板。 各板插在主板上,与CPU的总线相连。
(1)主板 主CPU在该板上。主CPU用于系统主控,原

典型数控系统的组成与连接

典型数控系统的组成与连接

1.HMI（人机界面）
数控系统
2.NCK（数控单元） 3.PLC模块
西门子802D结构实物图 西门子840D结构实物图
3、 西门子数控系统连接
西门子NC PCU 操作站
24VDC 220VAC
PE
N L RS232 接口
RS232隔离器
个人 计算机
数 控 系 统 的 连 接
24VDC
PP 72/48
1.2、典型数控系统组成与连接 （一）西门子系统

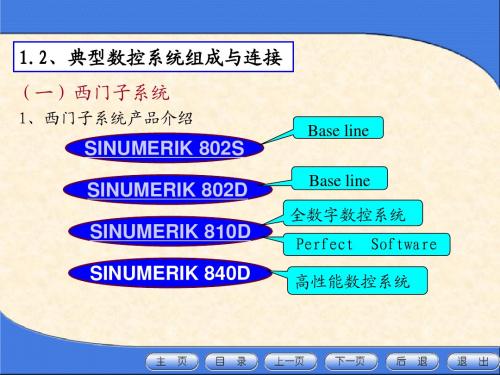

1、西门子系统产品介绍 Base line
SINUMERIK 802S
SINUMERIK 802D
SINUMERIK 810D SINUMERIK 840D
Base line
全数字数控系统
Perfect Software
高性能数控系统
2、 西门子数控系统结构
扩展板电源。
+24E:系统24V电源。
+5V:CPU、存储器电 源及编码器电源。 ±15V :位置模块电源。
CP1：电源 单元输入 电压（交 流 200V 、 50Hz）
(2) 轴板
A型伺服接口轴板的连接图
（5）系统存储板的功能及连接
M27：主轴编 码器信号接 口
M12：手摇 脉冲发生器
M3 ： MDI 键 盘信号 M5：RS-232 串行通信
2.华中数控系统的结构
3.世纪星控制系统部件的连接图
HNC21
电源 XS1 XS40~43 XS30~33 XS21 XS22 XS11 XS10 开关量出 开关量入 伺服驱动 其他伺服
抗 干 扰 距离 电压 速度
键盘
以太网 软驱
XS2
XS3 XS4 XS5 XS6 XS8

数控系统调试与维护-数控系统硬件连接课件


电机运行中切断主回路电源，伺服电机使
用 动态制动，主轴电机减速停止。
20
第20页
FANUC
直流母线P、N LED
数控系统调试与维护
伺服单元的连接
通讯异常会产生 ALM926/5136等报 警
内置 电池槽
CX5X 电池连接端
CXA2B/CXA2A 级间串行通讯入/出
SVM2
COP10B/COP10A FSSB串行通讯入/出
数控系统调试与维护 Bi-SVPM（主轴、伺服一体型）
控制电源
动力输入 主轴动力输出
直流母线端，不 要接
第25页
数控系统调试与维护
3.3主轴伺服系统连接
C与主轴放大器、主轴电机的连接
数控系统将串行主运动指令通过JA41接口传递给主轴放大器如SPM的JA7B接 口，主轴放大器经过变频调速控制给主轴电动机输出动力电源。
CX1A （3） 200R 200S （2） （1）
SPM/SVM
CX3（左侧）：MCC CX4（右侧）：*ESP
L1 L2 L3
三相动力输入
无相序要求
18
第18页
数控系统调试与维护
CXA2A~CXA2B
使用内置电池时 不要连接此端
第19页
数控系统调试与维护
CX3（MCC）控制外部主回路上 电 CX4（*ESP）用于切断主回路电源
接口名称
功
MDI面板接口 RS-232C串行口2 RS-232C串行口1 扩展板接口 系统的直流24 V电源的输入接口 视频信号接口
能
JA2 JD36A JD36B JGA CP1 CA79A
CA88A
CA122 CA121 CD38A COP10A JA40 JD51A JA41

数控机床第8章 数控机床电气控制电路设计与案例(2015-08))

周德卿 2015.8
图8-4 保护接地连接
11
(2）工作接地
为了保证设备的正常工作，如直流电源常需要有一极接地，作为参 考零电位，其他极与之比较，形成直流电压，例如±15V、±5V、±24V 等；信号传输也常需要有一根线接地，作为基准电位，传输信号的大小 与该基准电位相比较，这类地线称工作地线。在系统中一定要注意工作 地线的正确接法，否则非但起不到作用反而可能产生干扰，如共地线阻 抗干扰、地环路干扰、共模电流辐射等等。
周德卿 2015.8
2
图8-1 某数控车床的机床主电路与继电控制电路原理图
周德卿 2015.8
3
① 主电路如图8-1左半部分所示。该电路是指3相交流380V电源和起 拖动作用的电动机之间的电路，它由电源开关、熔断器、断路器或电动 机保护器的过流过压触点、热继电器的热元件、交流接触器的主触点、 电动机以及其它要求配置的电器如电源变压器、控制变压器、变频器、 交流开关稳压电源等电气元件连接而成。
在数控系统中，常用的隔离变压器有伺服变压器和控制变压器， 其产品与电气符号如图8-7所示。
图8-5 单点接地几种形式
周德卿 2015.8
12
(3）屏蔽接地
为了抑制噪声，电缆、变压器等的屏蔽层需接地，相应的地线称为 屏蔽地线。在低阻抗网络中，低电阻导体可以降低干扰作用，故低阻抗 网络常用作电气设备内部高频信号的基准电平（如机壳或接地板），连 接时应标明符号“ ” 作为屏蔽地。以屏蔽电缆为例，数控系统中有很 多弱信号传输线，传输模拟信号或数字信号，如CNC到伺服驱动信号线、 编码器反馈电动机位置与速度的信号线等，它们极易受干扰必须使用屏 蔽电缆。
该电路的控制原理同典型的电动机拖动控制电路，只是控制 触点的信号来自CNC数控单元和I/0接口单元输出电路中的直流 继电器的常开（或常闭）触点，如图8-1中控制主轴电动机正、 反转的直流继电器KA1、KA2；控制刀架电动机正、反转的直流 继电器KA4、KA5等，均是由PLC相应输出接口控制的。

机床电气控制与plc第8章___伺服系统


❖ 8.1.3对进给伺服系统的基本要求
❖ 数控机床进给伺服系统的的高性能在很大程 度上，主要是取决于进给伺服系统的高性能。 为此,数控机床对进给伺服系统的位置控制、 速度控制、伺服电机、机械传动等方面都要 求很高，可概括为以下几个方面:
❖ 1.高精度
❖ 伺服系统的精度指标主要有位移精度、定位精度、 重复定位精度、分辨率和脉冲当量。
第8章 伺服系统
❖ 8.1概述 ❖ 8.2步进电动机进给驱动系统 ❖ 8.3直流伺服电机及其速度控制系统 ❖ 8.4交流伺服电机及其速度控制 ❖ 8.5数控机床位置检测
8.1概述
❖ 伺服系统也叫随动系统，是数控机床的重要组 成部分。它能够严格按照CNC装置的控制指令进行 动作,并能获得精确的位置、速度或力矩输出的自动 控制系统。它是一种“执行机构”,是CNC装置和机 床本体的联结环节, 是数控机床的“四肢”。它及 时而准确地执行CNC装置发来的运动指令,准确地控 制机床各运动部件的速度和位置,达到加工出所需工 件的外形和尺寸的最终目的。伺服驱动系统的性能, 在很大程度上决定了数控机床的性能,研究与开发高 性能的伺服系统是现代数控机床发展的关键技术之 一。
❖ (3)加减速功能
❖ 现代数控机床,在主轴在正、反向转动时, 都具备 了四象限驱动功能和自动加减速功能, 并且加减速 时间尽可能短。
❖ (4)恒线速切削
❖ 根据车床和磨床进行端面切削时, 为确保加工 端面的粗糙度Ra小于某值，要求被加工的零件与刀 尖的接触点的线速度为恒值。但随着刀具的径向进 给,切削直径的逐渐减小,必须不断提高主轴转速才 能维持线速度为常值。
❖
V=2兀nd
主 轴 放大器
模拟量主轴放大器（变频器） 串 行 主 轴 放 大 器

数控系统硬件的连接(上)

9.2数控系统硬件的连接1.硬件配置2.硬件概要3.综合连接图4.主板的连接器和插卡配置5.电控柜模块介绍1.硬件配置2.硬件概要说明：FANUC Series 0i Mate 的控制单元没有选项插槽。

因此，无法添加可选板。

带有选项插槽的单元可根据选项插槽安装可选板。

带有选项插槽的单元可根据选项插槽安装可选板。

快速以太网只可安装在LCD 侧的插槽上。

数控系统主机硬件3.综合连接图3.综合连接图3.综合连接图3.综合连接图I/O Link的连接例4.主板的连接器和插卡配置4.1 主板接口介绍4.2 主板轴卡和电池介绍4.3 FROM/SRAM 模块安装位置4.印刷电路板的连接器和插卡配置4.1 主板接口介绍CA122JA1FANUC 0i D/0i mate D系统接口图数控系统接口说明：1.FSSB 光缆连接线，一般接左边插口（若有两个接口），系统总是从COP10A 到COP10B ，本系统由左边COP10A 连接到第一轴驱动器的COP10B 。

2.风扇、电池、软键、MDI 等在系统出厂时均已连接好，不用改动，但要检查在运输的过程中是否有地方松动，如果有，则需要重新连接牢固，以免出现异常现象。

3.伺服检测口[CA69]，不需要连接。

4.电源线一般有两个接口，一个为＋24V 输入（左），另一个＋24V 输出（右），每根电源线有三个管脚，电源的正负不能接反，具体接线如下：1）24V 2）0V （3）保护地JA1CA1225.RS232接口，它是与电脑通讯的连接口，共有两个，一般接左边，右边为备用接口，如果不与电脑连接，则不用接此线（推荐使用存储卡代替RS232口，传输速度及安全性都比串口优越）。

6.模拟主轴（JA40）的连接，实训台使用变频模拟主轴，主轴信号指令由JA40模拟主轴接口引出，控制主轴转速。

7.I/O Link[JD1A]，本接口是连接到I/O Link的。

注意按照从JD1A到JD1B的顺序连接，即从系统的JD1A出来，到I/O Link的JD1B为止，下一个I/O设备也是如此，如若不然，则会出现通讯错误而检测不到I/O设备。
