基本的电气控制系统

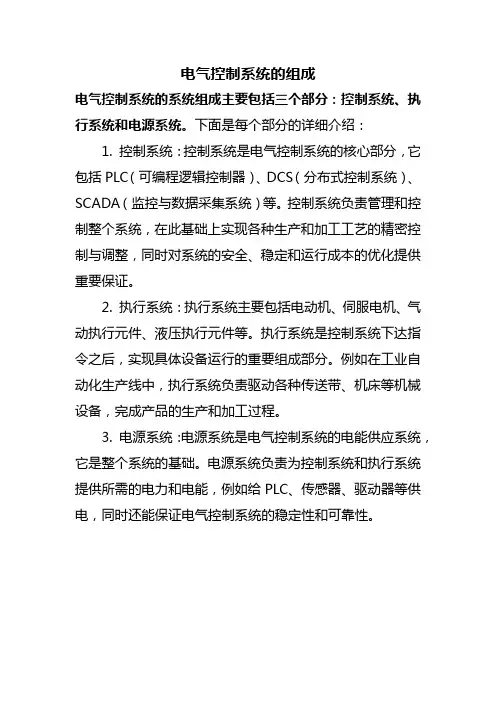

电气控制系统的组成
电气控制系统的系统组成主要包括三个部分：控制系统、执行系统和电源系统。

下面是每个部分的详细介绍：
1. 控制系统：控制系统是电气控制系统的核心部分，它包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）、SCADA（监控与数据采集系统）等。

控制系统负责管理和控制整个系统，在此基础上实现各种生产和加工工艺的精密控制与调整，同时对系统的安全、稳定和运行成本的优化提供重要保证。

2. 执行系统：执行系统主要包括电动机、伺服电机、气动执行元件、液压执行元件等。

执行系统是控制系统下达指令之后，实现具体设备运行的重要组成部分。

例如在工业自动化生产线中，执行系统负责驱动各种传送带、机床等机械设备，完成产品的生产和加工过程。

3. 电源系统：电源系统是电气控制系统的电能供应系统，它是整个系统的基础。

电源系统负责为控制系统和执行系统提供所需的电力和电能，例如给PLC、传感器、驱动器等供电，同时还能保证电气控制系统的稳定性和可靠性。

电气自动化控制系统及设计引言概述电气自动化控制系统是现代工业生产中必不可少的一部份，它通过自动化设备和软件控制系统，实现对生产过程的监控、调节和优化，提高生产效率和产品质量。

本文将就电气自动化控制系统及设计进行详细介绍。

一、电气自动化控制系统的基本原理1.1 传感器和执行器：传感器用于采集生产过程中的各种参数，如温度、压力、流量等，执行器用于根据控制系统的指令实现对生产过程的调节。

1.2 控制器：控制器是电气自动化控制系统的核心部件，它接收传感器采集的数据，根据预设的控制算法进行处理，并输出控制信号给执行器。

1.3 人机界面：人机界面是控制系统与操作人员之间的桥梁，通过人机界面可以实现对控制系统的监控、设置和调整。

二、电气自动化控制系统的设计要点2.1 系统可靠性：在设计电气自动化控制系统时，需要考虑系统的可靠性，采用可靠的传感器和执行器，设计合理的冗余系统，以确保系统在故障时能够正常运行。

2.2 系统稳定性：稳定性是电气自动化控制系统设计的重要指标，需要合理选择控制算法和参数，避免系统浮现振荡和不稳定现象。

2.3 系统可扩展性：随着生产过程的变化和发展，电气自动化控制系统需要具有一定的可扩展性，能够方便地进行系统升级和扩展。

三、电气自动化控制系统在工业生产中的应用3.1 生产线控制：电气自动化控制系统可以实现对生产线的自动化控制，提高生产效率和产品质量。

3.2 设备监控：通过电气自动化控制系统可以对设备进行实时监控，及时发现和处理设备故障，提高设备的可靠性和稳定性。

3.3 能源管理：电气自动化控制系统可以对能源的使用进行优化调节，降低能源消耗，提高能源利用效率。

四、电气自动化控制系统的发展趋势4.1 人工智能技朧：随着人工智能技术的发展，电气自动化控制系统将更加智能化，能够实现更复杂的控制任务。

4.2 互联网技术：互联网技术的应用将使电气自动化控制系统具有更强的连接性和实时性，实现远程监控和管理。

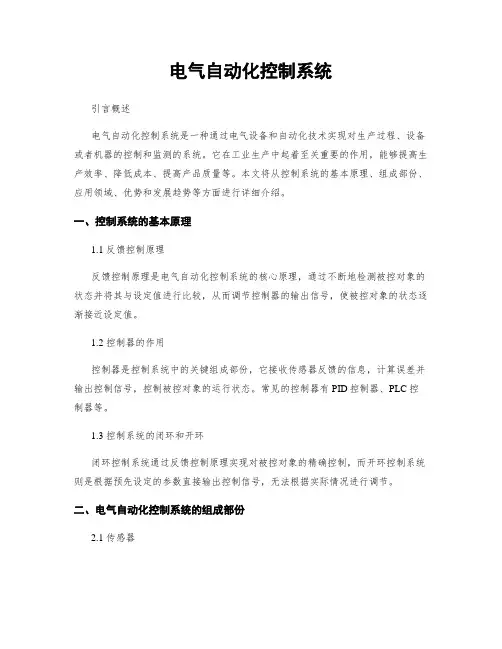

电气自动化控制系统引言概述电气自动化控制系统是一种通过电气设备和自动化技术实现对生产过程、设备或者机器的控制和监测的系统。

它在工业生产中起着至关重要的作用，能够提高生产效率、降低成本、提高产品质量等。

本文将从控制系统的基本原理、组成部份、应用领域、优势和发展趋势等方面进行详细介绍。

一、控制系统的基本原理1.1 反馈控制原理反馈控制原理是电气自动化控制系统的核心原理，通过不断地检测被控对象的状态并将其与设定值进行比较，从而调节控制器的输出信号，使被控对象的状态逐渐接近设定值。

1.2 控制器的作用控制器是控制系统中的关键组成部份，它接收传感器反馈的信息，计算误差并输出控制信号，控制被控对象的运行状态。

常见的控制器有PID控制器、PLC控制器等。

1.3 控制系统的闭环和开环闭环控制系统通过反馈控制原理实现对被控对象的精确控制，而开环控制系统则是根据预先设定的参数直接输出控制信号，无法根据实际情况进行调节。

二、电气自动化控制系统的组成部份2.1 传感器传感器是控制系统中用于检测被控对象状态的设备，能够将物理量转换为电信号，并传输给控制器进行处理。

2.2 执行器执行器是控制系统中用于执行控制信号的设备，能够根据控制器的指令实现对被控对象的控制。

2.3 通信网络通信网络是控制系统中用于传输数据和指令的基础设施，能够实现控制系统内各组件之间的信息交换和协调。

三、电气自动化控制系统的应用领域3.1 工业自动化电气自动化控制系统在工业生产中得到广泛应用，能够实现对生产线的自动化控制、设备的远程监测和维护等功能。

3.2 智能家居电气自动化控制系统在智能家居领域也有着重要应用，能够实现对家居设备的远程控制、节能管理等功能。

3.3 交通运输电气自动化控制系统在交通运输领域也有广泛应用，能够实现对交通信号灯、地铁系统等的自动化控制和监测。

四、电气自动化控制系统的优势4.1 提高生产效率电气自动化控制系统能够实现对生产过程的自动化控制，提高生产效率，降低生产成本。

电气控制技术知识点电气控制技术是现代工业自动化领域中的重要组成部分，它利用电气设备和控制系统对工业生产过程进行监控和调节，实现自动化生产。

掌握电气控制技术知识对于从事自动化控制、电气工程等领域的专业人士来说至关重要。

本文将介绍电气控制技术的一些基本知识点，希望能够为相关领域的学习者提供参考。

一、电气控制系统的基本组成电气控制系统主要由以下几个部分组成：传感器、执行器、控制器和电源装置。

传感器用于感知被控对象的状态或参数，例如温度、压力、速度等；执行器根据控制信号执行相应的操作，例如开关、阀门、电机等；控制器接收传感器的信号，运算后输出控制信号给执行器，实现对被控对象的控制；电源装置为整个系统提供电能。

二、常见的电气控制技术及其原理1. 电路控制技术电路控制技术是指利用电气元件构建各种控制电路来实现对设备或系统的控制。

例如利用继电器、接触器、电磁接触器等元件构建的控制电路，通过控制这些元件的通断来实现对电机、灯光、加热器等的控制。

2. PLC控制技术可编程逻辑控制器(PLC)是一种特殊的微型计算机，广泛应用于工业控制领域。

PLC控制技术通过编程控制输入/输出模块，实现对生产过程中的各种信号采集、处理和控制。

PLC控制技术具有灵活性强、扩展性好、可靠性高等特点，被广泛应用于各种自动化生产系统中。

3. 集散控制技术集散控制技术是指将控制系统中的各个部分(传感器、执行器、控制器)连接起来，以实现对整个生产过程的集中监控和控制。

通过网络通讯技术和现场总线技术，实现各个控制设备之间的信息交换和数据共享，提高了系统的整体性能和可靠性。

三、电气控制技术的应用领域电气控制技术在工业自动化、家庭智能化、交通运输、能源系统等领域得到广泛应用。

在工业自动化领域，电气控制技术可以实现生产线的自动化控制、设备的远程监控、工艺参数的精确调节等功能。

在家庭智能化领域，电气控制技术可以实现家庭安防系统、智能家居设备的智能控制、能源管理等功能。

电气自动化控制系统及设计一、引言电气自动化控制系统是现代工业中不可或缺的一部分，它通过集成电气、电子和计算机技术，实现对工业设备和过程的自动控制和监控。

本文将详细介绍电气自动化控制系统的基本原理、设计要求和实施步骤。

二、电气自动化控制系统的基本原理1. 控制系统的组成电气自动化控制系统主要由传感器、执行器、控制器和人机界面组成。

传感器用于采集实时数据，执行器用于执行控制命令，控制器负责处理数据和生成控制信号，人机界面用于操作和监控整个系统。

2. 控制系统的工作原理电气自动化控制系统采集传感器获取的数据，并通过控制器进行处理和分析。

根据预设的控制策略，控制器生成相应的控制信号，通过执行器对设备或过程进行控制。

同时，人机界面提供操作界面和监控界面，使操作人员能够实时了解系统状态并进行必要的操作。

三、电气自动化控制系统的设计要求1. 系统可靠性和稳定性电气自动化控制系统在工业生产中承担重要的任务，因此系统的可靠性和稳定性是设计的首要考虑因素。

系统应具备高可靠性，能够稳定运行并在故障发生时能够及时报警和处理。

2. 系统的灵活性和可扩展性随着工业生产的发展和变化，电气自动化控制系统需要具备一定的灵活性和可扩展性，能够适应不同的生产需求和技术更新。

系统的设计应考虑到未来的扩展和升级需求，以便能够方便地进行系统的改造和升级。

3. 系统的安全性和可靠性电气自动化控制系统在工业生产中承担重要的安全任务，因此系统的安全性和可靠性是设计的重要考虑因素。

系统应具备安全保护机制，能够及时发现和处理潜在的安全风险，并能够保证生产过程的安全性和稳定性。

四、电气自动化控制系统的设计步骤1. 系统需求分析首先，需要对工业生产过程进行全面的需求分析，包括生产任务、工艺要求、安全要求等。

通过与用户进行沟通和交流，明确系统的功能需求和性能指标。

2. 系统设计方案确定根据需求分析的结果，设计出符合要求的系统设计方案。

包括系统的硬件配置、软件功能、通信协议等。

电气控制系统方案1. 引言电气控制系统是现代工业生产中不可或缺的一部分。

它通过对电气设备的控制和监控，实现对工业生产过程的自动化管理。

本文将介绍一个基本的电气控制系统方案，包括其组成、功能和实施步骤等。

2. 电气控制系统的组成一个基本的电气控制系统一般包括以下几个主要组成部分：2.1 电源系统电源系统是电气控制系统的基础，它提供所需的电能以供后续的各种设备运行。

常见的电源系统包括交流电源和直流电源。

在选择电源系统时，需要考虑到生产设备的功率需求、电能质量和稳定性等因素。

2.2 控制设备控制设备是电气控制系统中的核心部分，它用于对设备进行控制和监控。

常见的控制设备包括可编程逻辑控制器（PLC）、人机界面（HMI）和变频器等。

PLC是一种基于编程控制逻辑的设备，它可以根据预先设定的程序自动控制相关设备的运行。

HMI是人机交互界面，提供了操作员与系统进行交互的手段。

变频器可以控制电机的转速和转向，实现对相关设备的精细控制。

2.3 传感器和执行器传感器和执行器是电气控制系统中的重要组成部分。

传感器用于感知和测量各种物理量，例如温度、压力和流量等。

执行器根据控制信号，控制相关设备的动作。

常见的传感器和执行器包括温度传感器、压力传感器和电磁阀等。

2.4 通信网络通信网络用于各个设备之间的数据传输和交互。

它可以是局域网（LAN）或者以太网等。

通过通信网络，各个设备可以实现数据共享和远程控制等功能。

2.5 安全系统安全系统用于保障工业生产过程的安全性。

它可以包括烟雾探测器、火焰探测器和急停按钮等。

安全系统可以在危险情况下自动触发报警或者停机，保护人员和设备的安全。

3. 电气控制系统的功能电气控制系统的主要功能包括：3.1 自动化控制电气控制系统可以实现对工业生产过程的自动化控制。

通过合理的编程和设定，控制设备可以自动执行各种操作，提高生产效率和质量。

3.2 数据采集和监控电气控制系统可以采集各种传感器的数据，并对其进行分析和处理。

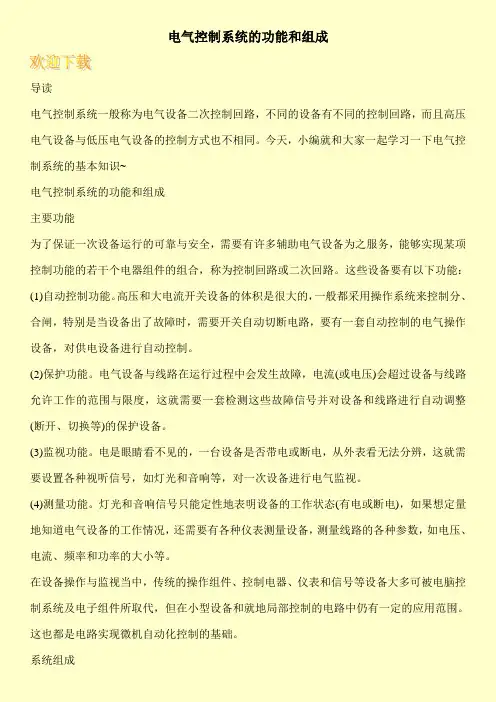

电气控制系统的功能和组成
导读
电气控制系统一般称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。

今天，小编就和大家一起学习一下电气控制系统的基本知识~
电气控制系统的功能和组成
主要功能
为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。

这些设备要有以下功能：(1)自动控制功能。

高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。

(2)保护功能。

电气设备与线路在运行过程中会发生故障，电流(或电压)会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备。

(3)监视功能。

电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。

(4)测量功能。

灯光和音响信号只能定性地表明设备的工作状态(有电或断电)，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。

这也都是电路实现微机自动化控制的基础。

系统组成。

电气自动化控制系统及设计（第一篇：概述）一、电气自动化控制系统的基本概念电气自动化控制系统，是指利用电气元件、电子器件、计算机技术、网络通信技术等，对生产过程、机械设备等进行自动监测、控制、调节和保护的系统。

它以提高生产效率、降低劳动强度、保证产品质量、节约能源、改善生产环境为目标，广泛应用于国民经济的各个领域。

二、电气自动化控制系统的主要组成部分1. 控制器：控制器是电气自动化控制系统的核心，负责对整个系统进行指挥、协调和监控。

常见的控制器有可编程逻辑控制器（PLC）、工业控制计算机（IPC）等。

2. 执行器：执行器接收控制器的指令，对生产设备进行操作，如电动机、气动元件、液压元件等。

3. 传感器：传感器用于实时监测生产过程中的各种参数，如温度、压力、流量、位置等，并将这些参数转换为电信号传输给控制器。

4. 通信网络：通信网络将控制器、执行器、传感器等设备连接起来，实现数据传输和共享。

5. 人机界面（HMI）：人机界面用于实现人与控制系统的交互，包括参数设置、数据显示、故障诊断等功能。

三、电气自动化控制系统设计原则1. 安全性：在设计过程中，要充分考虑系统的安全性，确保生产过程中的人身安全和设备安全。

2. 可靠性：系统设计应保证在各种工况下都能稳定运行，降低故障率。

3. 灵活性：系统设计要具有一定的灵活性，便于后期升级和扩展。

4. 经济性：在满足生产需求的前提下，尽量降低系统成本，提高投资回报率。

5. 易操作性：系统设计要考虑操作人员的技能水平，使操作简便、直观。

电气自动化控制系统及设计（第二篇：设计方法与技术）四、电气自动化控制系统的设计方法1. 需求分析：在进行系统设计前，要充分了解生产过程的需求，包括工艺流程、设备性能、控制要求等，为后续设计提供依据。

2. 系统方案设计：根据需求分析结果，制定系统方案，包括选择合适的控制器、执行器、传感器等设备，以及确定通信网络和人机界面。

3. 控制逻辑编程：根据生产工艺要求，编写控制程序，实现对设备的自动控制。

简述电气控制系统设计基本内容电气控制系统设计是指利用电气技术和控制理论来设计和实现各种自动控制系统的过程。

它是现代工业自动化的关键技术之一，广泛应用于工业生产、交通运输、能源管理、环境监测等领域。

电气控制系统设计的基本内容包括系统需求分析、系统框架设计、硬件选型和配置、软件编程和调试等几个方面。

系统需求分析是电气控制系统设计的起点。

在这一阶段，设计人员需要与用户充分沟通，了解用户的需求和要求。

根据用户的需求，确定系统的功能和性能指标，如控制精度、响应速度、可靠性等。

同时，还需要考虑系统的扩展性和可维护性，以便满足未来的需求变化。

系统框架设计是电气控制系统设计的核心。

在这一阶段，设计人员需要根据系统需求分析的结果，确定系统的整体结构和模块划分。

一般来说，电气控制系统由传感器、执行器、控制器和通信网络组成。

传感器用于采集被控对象的状态信息，执行器用于控制被控对象的动作，控制器用于处理传感器采集到的信息并产生控制信号，通信网络用于传输控制信号和状态信息。

在设计框架时，还需要考虑各个模块之间的接口和通信协议，以确保系统的正常运行。

然后，硬件选型和配置是电气控制系统设计的关键环节。

在这一阶段，设计人员需要根据系统需求和框架设计的结果，选择合适的硬件设备，如传感器、执行器、控制器等。

在选择硬件设备时，需要考虑其性能指标、稳定性、可靠性以及与系统的兼容性。

同时，还需要进行硬件设备的配置和布线，以确保系统的可靠运行。

软件编程和调试是电气控制系统设计的最后阶段。

在这一阶段，设计人员需要根据系统需求和框架设计的结果，编写控制软件并进行调试。

控制软件的编写一般采用类似于流程图的图形化编程语言，如ladder diagram（梯形图）和function block diagram（功能块图）。

编写控制软件时，需要考虑控制算法的设计和实现，如PID 控制算法、模糊控制算法等。

在调试过程中，设计人员需要对系统的各个模块进行测试，并对系统的性能进行评估和优化，以确保系统能够满足用户的需求。
