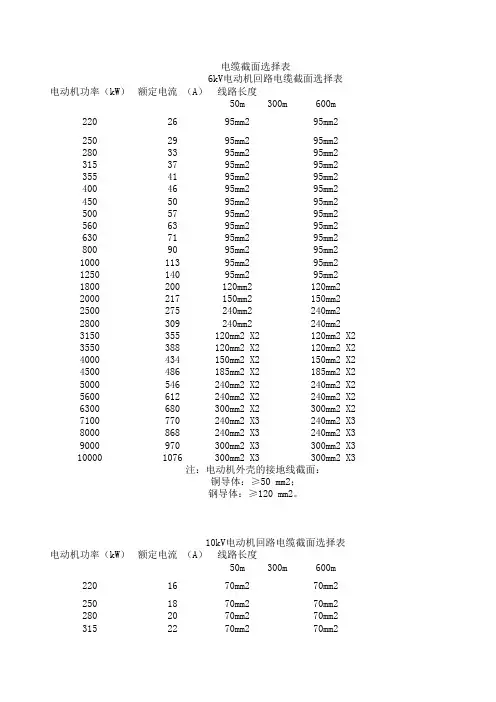

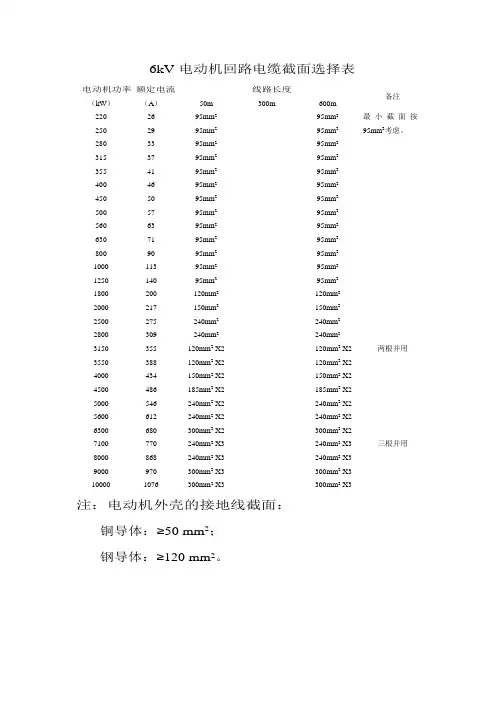

电缆截面选择表6kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2202695mm295mm22502995mm295mm22803395mm295mm23153795mm295mm23554195mm295mm24004695mm295mm24505095mm295mm25005795mm295mm25606395mm295mm26307195mm295mm28009095mm295mm2100011395mm295mm2125014095mm295mm21800200120mm2120mm22000217150mm2150mm22500275240mm2240mm22800309240mm2240mm23150355120mm2 X2 120mm2 X2 3550388120mm2 X2 120mm2 X2 4000434150mm2 X2 150mm2 X2 4500486185mm2 X2 185mm2 X2 5000546240mm2 X2 240mm2 X2 5600612240mm2 X2 240mm2 X2 6300680300mm2 X2 300mm2 X2 7100770240mm2 X3 240mm2 X3 8000868240mm2 X3 240mm2 X3 9000970300mm2 X3 300mm2 X3 100001076300mm2 X3 300mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。
10kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2201670mm270mm22501870mm270mm22802070mm270mm23152270mm270mm23552570mm270mm24002870mm270mm24503170mm270mm25004570mm270mm25605070mm270mm26305570mm270mm28006770mm270mm210007670mm270mm212509270mm270mm2180012670mm270mm2200013995mm295mm22500173120mm2120mm22800194150mm2150mm23150210150mm2150mm23550235185mm2185mm24000264240mm2240mm2450029895mm2X2 95mm2 X25000328120mm2 X2 120mm2 X25600365120mm2 X2 120mm2 X26300416150mm2 X2 150mm2 X27100466185mm2 X2 185mm2 X28000523240mm2 X2 240mm2 X29000583240mm2 X2 240mm2 X210000643300mm2 X2 300mm2 X214000897240mm2 X3 240mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。

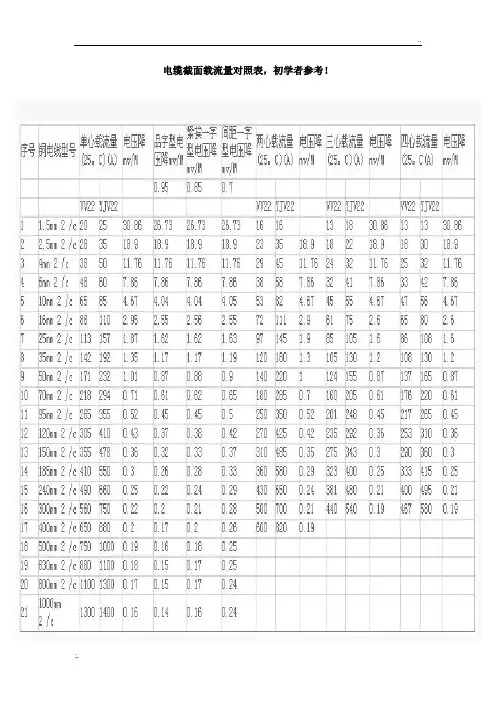

电缆截面载流量对照表，初学者参考！电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5～185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可.就看看..;.。
