90kw电机及控制回路选型

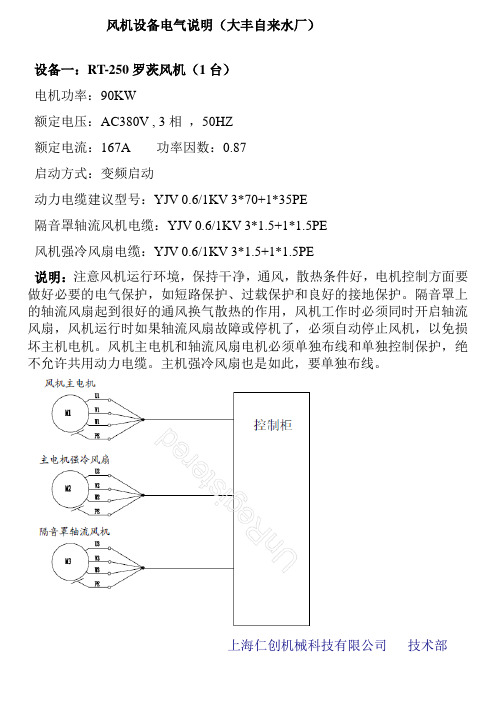

风机设备电气说明（大丰自来水厂）设备一：RT-250罗茨风机（1台）电机功率：90KW额定电压：AC380V , 3相，50HZ额定电流：167A 功率因数：0.87启动方式：变频启动动力电缆建议型号：YJV 0.6/1KV 3*70+1*35PE隔音罩轴流风机电缆：YJV 0.6/1KV 3*1.5+1*1.5PE风机强冷风扇电缆：YJV 0.6/1KV 3*1.5+1*1.5PE说明：注意风机运行环境，保持干净，通风，散热条件好，电机控制方面要做好必要的电气保护，如短路保护、过载保护和良好的接地保护。

隔音罩上的轴流风扇起到很好的通风换气散热的作用，风机工作时必须同时开启轴流风扇，风机运行时如果轴流风扇故障或停机了，必须自动停止风机，以免损坏主机电机。

风机主电机和轴流风扇电机必须单独布线和单独控制保护，绝不允许共用动力电缆。

主机强冷风扇也是如此，要单独布线。

上海仁创机械科技有限公司技术部设备二：RT-250罗茨风机（2台）电机功率：90KW额定电压：AC380V , 3相，50HZ额定电流：167A 功率因数：0.87启动方式：建议软启动动力电缆建议型号：YJV 0.6/1KV 3*70+1*35PE隔音罩轴流风机电缆：YJV 0.6/1KV 3*1.5+1*1.5PE说明：注意风机运行环境，保持干净，通风，散热条件好，电机控制方面要做好必要的电气保护，如短路保护、过载保护和良好的接地保护。

隔音罩上的轴流风扇起到很好的通风换气散热的作用，风机工作时必须同时开启轴流风扇，风机运行时如果轴流风扇故障或停机了，必须自动停止风机，以免损坏主机电机。

风机主电机和轴流风扇电机必须单独布线和单独控制保护，绝不允许共用动力电缆。

上海仁创机械科技有限公司技术部。

名词解释1. 最大允许转矩：在本产品系列中主要是对减速箱而言，减速箱的输出轴转矩随减速比的变化而变化，受材料、结构等多方面因素制约。

减速箱最大允许转矩指在保证强度、使用寿命等正常工况下可能承受（或输出）的最大转矩。

2. 传动效率：减速箱动力传递的效能。

3. 径向负载：电机或减速箱输出轴在半径方向上的承受载荷。

4. 轴向负载：电机或减速箱输出轴在轴向上的承受载荷。

5. 额定：在保持正常温度下，电机能够安全运行的限度称为额定。

例如：额定输出、额定电压、额定频率、额定转速。

额定时间：额定输出下可正常连续运转的时间称为额定时间。

连续额定：在额定输出下，可连续使用时称为连续额定。

短时间额定：在指定的固定时间做额定输出运转时称为短时间额定。

6. 输出：单位时间对外所做的功。

额定输出：电机在额定电压、额定频率下，连续稳定的输出额定转速、额定转矩。

7. 转矩：起动转矩：电机起动时瞬间产生的转矩。

最大转矩：电机在一定电压、一定频率下可能输出的最大转矩。

额定转矩：电机在额定电压、额定频率下可连续输出的转矩。

静摩擦转矩：电磁制动、离合器制动等在停止状况下，为保持该状态时电机的输出转矩。

容许转矩：指电机运转时所能使用的最大转矩。

该转矩受电机的额定转矩、温升以及组合的减速箱强度所限制。

8. 转速：同步转速：电机的固定特性参数与电机的极数、使用电源的频率有关。

Ns=120f/P（r/min）Ns :同步转速（r/min）f :电源频率（Hz）p :电极极数空载转速：标准电机、可逆电机在无负载时的转速（比同步转速低1～5％）。

额定转速：电机在额定工况下的转速（比同步转速低5～20％）。

转差率：转速的表示方式之一。

S=（Ns-N）/N （r/min）S :转差率Ns :同步转速（r/min）N :任意负载时的转速（r/min）9. 停止过转量：电机输出轴从切断电源的瞬间到完全停止时，因惯性继续旋转的圈数（或角度）。

10.制动力：为使电机输出轴快速减速、制动停止，或使电机输出轴保持状态所施加于电机（转子）的力。

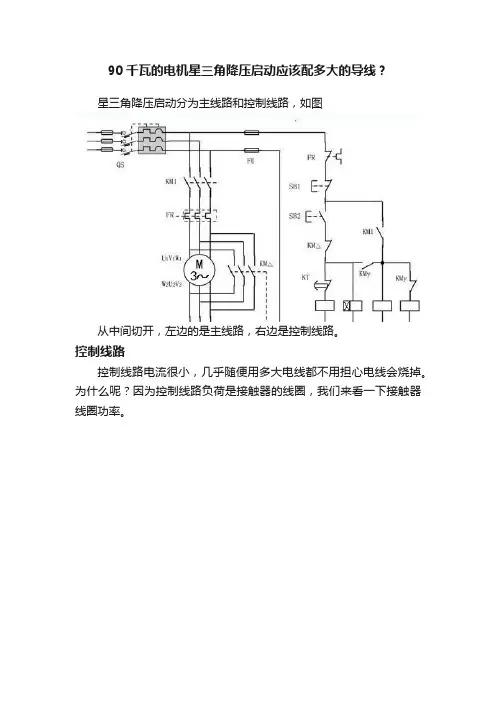

90千瓦的电机星三角降压启动应该配多大的导线？星三角降压启动分为主线路和控制线路，如图从中间切开，左边的是主线路，右边是控制线路。

控制线路控制线路电流很小，几乎随便用多大电线都不用担心电线会烧掉。

为什么呢？因为控制线路负荷是接触器的线圈，我们来看一下接触器线圈功率。

从图片可以看出，接触器线圈的视在功率为8.6VA，就按9W算吧。

3个接触器线圈加1个时间继电器线圈，一共4个线圈，控制线路的总功率4*9=32W。

算下来它的工作电流连1A都不到，所以说随便选多大的线都不用担心电线因电流过大而烧毁。

不过一般建议选用1平方的铜线。

因为电线截面积如果太小，压端子或者接线容易接触不牢固的；再一个就是经常开关电柜门，有些电线从配电柜接到电柜门，太细容易发生断线的问题。

星型接法和三角形接法电流计算主线路电线截面积是我们重点要考虑的问题，我们先来看一下星形接法和三角形接法时的电流大小。

如下图所示，左图是三角形接法，右图是Y型接法。

题目给出的是90KW三相电机，那么它正常运行时是三角形接法。

通过电机功率公式我们算出，1. 三角形接法线电流（三根火线每根火线电流）的大小为：三角型接法时，相电压=线电压=380V，线电流=√3相电流。

所以相电流（通过各相线圈的电流）等于各相线圈的阻抗为：2. 星型接法星型接法时，线电压=√3相电压=380V。

所以，相电压等于星型接法时，线电流=相电流，所以相电流（通过各相线圈的电流）等于根据上面计算可以知，星型接法时线电流约为相电流的⅓，对降低电流效果很明显。

各电线电流计算为了便于理解，我重新画了一下主线路图，并给各电缆编了号码。

根据前面计算可知，1. 三角型接法时：电线1、2、3的电流大小等于线电流=170A；电线4、5、6、7、8、9、10、11、12的电流大小等于相电流=98A；电线13、14、15、16的电流大小为0A。

2. 星型接法时：电线1---6、11-16的电流大小都等于线电流=57A；电线7、8、9的电流大小为0A。

90kW电机系统使用准则版本：Revision 1.0目录第一章电机主要性能参数 (3)1.1 主要技术参数....................................................................................................................................................................1.2 电机外形及其接口说明....................................................................................................................................................第二章电机装车安装要求 .. (5)2.1 电机装车前检查事项(电机出厂前检测；揭露于出厂报告)........................................................................................2.2 电机冷却系统要求............................................................................................................................................................第三章电机保养维护 . (6)3.1 系统日常维护......................................................................................................................................................................3.2 电机保养操作和说明..........................................................................................................................................................第四章电机控制器主要性能参数 .. (9)4.1、产品功能简介....................................................................................................................................................................4.2、外形与内部结构................................................................................................................................................................4.3、主要技术指标....................................................................................................................................................................第五章电机控制器装车注意事项 (12)5.1、减振固定要求：................................................................................................................................................................5.2、高压三相交流插件安装方法：........................................................................................................................................5.3、冷却循环系统装配要求：................................................................................................................................................5.4、整车装配及调试注意事项:...............................................................................................................................................5.5、可维修性概述....................................................................................................................................................................第一章电机主要性能参数1.1 主要技术参数1. 电机性能指标电动方式工作电压（VDC）336 电动工作转速范围(r/min) 0～9500 额定功率(kW) 45 额定转速(r/min) 3500峰值功率(kW) 85 最大转速(r/min) 95001.2 电机外形及其接口说明(1)、电机外形图(2)、悬置螺纹孔的具体位置第二章 电机装车安装要求2.1 电机装车前检查事项 (电机出厂前检测；揭露于出厂报告)(1)、电机外观清洁、无划痕损伤；(2)、强电回路与地之间的耐电压50Hz,1800V,1Min ；2.2电机冷却系统要求电机及控制器采用水冷方式，它独立于发动机或车上其它冷却系统， 冷却系统的基本要求如下：(1)、控制器与电机单独一路(2)、冷却系统管路走向须保证先冷却逆变器，再冷却电机；(3)、逆变器入口前的液体温度不超过70 ℃，电机入口前的液体温度不超过75 ℃；(4)、冷却水泵的流量为8~12L/min(5)、冷却管路内径不小于20mm，管路外边须要有编织层；(6)、系统须有膨胀水箱及液位显示装置；(7)、冷却液：建议采用 1.寒冷牌防冻液(-45℃); 2.美孚防冻液(-45℃)。

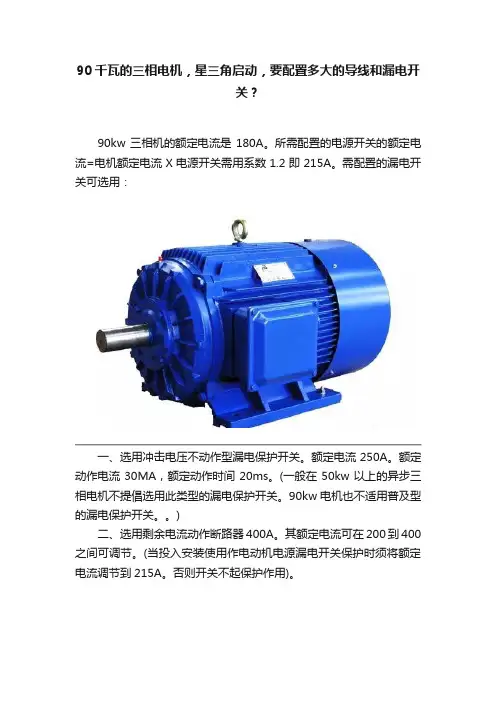

90千瓦的三相电机，星三角启动，要配置多大的导线和漏电开关？90kw三相机的额定电流是180A。

所需配置的电源开关的额定电流=电机额定电流X电源开关需用系数1.2即215A。

需配置的漏电开关可选用：一、选用冲击电压不动作型漏电保护开关。

额定电流250A。

额定动作电流30MA，额定动作时间20ms。

(一般在50kw以上的异步三相电机不提倡选用此类型的漏电保护开关。

90kw电机也不适用普及型的漏电保护开关。

)二、选用剩余电流动作断路器400A。

其额定电流可在200到400之间可调节。

(当投入安装使用作电动机电源漏电开关保护时须将额定电流调节到215A。

否则开关不起保护作用)。

导线的选择：因电机额定电流在180A根据常规的装置方式在选用导线时需根据选择导线的四个原则采用导线需用系数1.2加以修正。

故导线的安全载流量须达到216A。

查手册铝芯导线：95平方毫米(216A)、铜芯导线：70平方毫米(230A)。

零线导线：铝芯导线是50平方毫米(143A)、铜芯导线是35平方毫米(147A)。

选用交联聚乙烯电缆作电源线：铝四芯；95平方毫米(218A)，埋地150平方毫米(224A)。

铜四芯：70平方毫米(236A)，埋地95平方毫米(225A)。

三相电机的线路装置选择导线是不考虑起动方式。

而是根据电机的额定电流、线路装置方式及导线的选用原则决定。

严格地讲在本方案中空气开关的额定电流和导线的安全载流并非十分匹配。

近似于1比1。

导线还是小了点。

如果空开选需用系数1.1是200A。

则勉强使用。

但是在星三角起动运行方式中所选择导线时必须用需用系数1.3来选择导线的安全载流量。

因此所选的导线才能与开关匹配。

因此当90KW电机所选的导线是：铜四芯电缆95平方毫米(224A)，铝四芯电缆150平方毫米(236A)。

地埋时铜四芯150平方毫米(236A)，铝四芯240平方毫米(236A)。

90千瓦2极电机参数表一、电机基本参数：1. 额定功率：90千瓦2. 极数：2极3. 额定电压：380伏特（可根据需求调整）4. 额定电流：172安培5. 额定转速：3000转/分钟6. 额定频率：50赫兹二、机械参数：1. 外形尺寸：根据具体型号而定，一般为长×宽×高，单位为毫米2. 重量：根据具体型号而定，单位为千克3. 轴径：根据具体型号而定，单位为毫米4. 整机转动惯量：根据具体型号而定，单位为千克·平方米三、效率参数：1. 效率等级：IE3（高效能）2. 额定效率：根据具体型号而定，一般在90%以上3. 功率因数：根据具体型号而定，一般在0.85以上四、绝缘等级和防护等级：1. 绝缘等级：F级（155摄氏度）2. 防护等级：根据具体型号而定，一般为IP54（防尘、防喷溅水）五、冷却方式：1. 冷却方式：自然冷却（IC411）六、其它参数：1. 噪音水平：根据具体型号而定，一般在70分贝以下2. 轴向振动：根据具体型号而定，单位为微米3. 绝缘电阻：根据具体型号而定，单位为兆欧4. 绝缘强度：根据具体型号而定，单位为千伏以上是90千瓦2极电机的基本参数表。

该电机具备高效能、高功率因数等特点，适用于各种工业领域，如机械制造、石油化工、电力等。

同时，该电机具备较低的噪音水平和振动水平，保证了工作环境的安静和稳定。

其绝缘等级为F级，能够承受高温环境下的工作，保证了电机的安全可靠性。

冷却方式为自然冷却，无需额外的冷却设备，便于安装和维护。

根据电机的参数表，可以根据具体需求选择合适的电机型号，确保其满足工作要求。

同时，在使用过程中，还需注意电机的维护保养，定期检查绝缘电阻、绝缘强度等参数，确保电机的正常运行。

对于电机的安装，也应根据具体要求进行，确保安装牢固、接线正确，避免电机在工作过程中出现故障或事故。

90千瓦2极电机是一种具备高效能、高功率因数等特点的电机，适用于不同工业领域的应用。

LC1D40AM7C+LC1D40AM7C+LC1D40AM7C LRD340C+LAD96560C 16 37 72 LC1D95M7C LRD3363C
LC1D50AM7C+LC1D50AM7C+LC1D40AM7C LRD350C+LAD96560C 17 18 19 20 21 22 23 24 25 26 序号 1 2 45 55 75 90 110 132 160 220 250 85 LC1D11500M7C LRD4365
2 2.8 3.7 5.3 7 9 12 16 23 30 37 44 59 72 85 105 140 170
CJX2-0910 CJX2-0910 CJX2-0910 CJX2-0910 CJX2-0910 CJX2-1210 CJX2-1810 CJX2-2510 CJX2-3210 CJX2-4011 CJX2-5011 CJX1-6511 CJX2-8011 CJX2-9511 CJX1-14011 CJX1-17011 CJX1-25011 CJX1-30011
LC1D65AM7C+LC1D65AM7C+LC1D40AM7C LRD365C+LAD96560C 105 140 170 210 250 300 408 460 LC1D15000M7C LC1D17000M7C LC1D205M7C LC1D245M7C LC1D300M7C LC1D410M7C LC1D475M7C LC1D620M7C LRD4367 LR9D5369 LR9F5371 LR9F5371 LR9F7375 LR9F7375 LR9F7379 LR9F7379
380V电机主回路配合选型表（2类配合表）

感谢您购买孚瑞肯电气（深圳）有限公司开发生产的FR530系列矢量控制变频器。

FR530系列矢量控制变频器主要定位为中高端市场的OEM客户及特定要求的风机、水泵类负载应用场合，其设计灵活，内嵌SVC、VF控制于一身，可广泛应用于对速度控制精度、转矩响应速度、低频输出特性有较高要求的应用场合。

本用户手册详细介绍了FR530系列矢量控制变频器的产品特征、结构特点、参数设置、运行调试、维护检查等方面的内容。

使用前请务必认真阅读本手册中的安全注意事项，在确保人身及设备安全的前提下使用该产品。

第一章产品信息........................................................................................................................................... - 3 -1.1产品铭牌 (3)1.2产品额定值 (4)1.3产品技术规格 (4)1.4产品外形和安装尺寸及重量 (6)1.5产品端子配置 (10)1.5.1 接线方式.................................................................................................................................. - 10 -1.5.2主回路端子 ............................................................................................................................... - 11 -1.5.3控制回路端子 ........................................................................................................................... - 13 -第二章功能参数表..................................................................................................................................... - 15 -第三章故障诊断及对策 ............................................................................................................................. - 37 -附录A:MODBUS通讯协议........................................................................................................................ - 40 -附录B:选配件.............................................................................................................................................. - 45 -B.1制动电阻 (45)B.2PROFIBUS通讯模块 (46)1.1 产品铭牌型号说明产品铭牌上的型号用数字、符号和字母组合的方式表示了其所属系列、适用电源种类、功率等级等信息。

额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

电流互感器配用200/5，主电源断路器可选(1.1-1.5)In=165-225A的空气开关,交流接触器的整定电流=电动机额定电流,故选CJ10-150,CJT1-150等等流接触器型号的选择交流接触器的选型原则接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。

选型要点：根据使用目的和要求按照上述系列选择种类：要严格区分主回路负载类型是直流还是交流。

交流接触器不同于直流接触器，用于直流负载时只适用于DC-1至DC-5负载，对于DC-5以上的直流负载建议使用直流接触器。

另外电容接触器不能用普通交流接触器替代。

负载类型和主回路参数确定：主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。

尤其要注意负载类型。

接触器可以运行在不同的负载类型下，但是对应的型号不同，不能完全依靠主极电压和功率选型。

配电类负载（阻性负载）按照AC-1选型；普通电机负载按照AC-3选型；绕线电机按照AC-2选型；对于频繁起停负载应按照AC-4负载选型，因为此类负载在频繁通断时会发生触头熔焊现象，例如频繁正反转、行车、频繁点动的行业。

另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用普通3极接触器加辅助触点进行替代。

控制回路及辅助触点：接触器的线圈电压按照控制回路电压确定。

目前，国产D2系列接触器只有交流线圈。

如果需要直流线圈，需要选择进口TeSys D,TeSys F的产品。

另外直流线圈接触器还有低功耗的进口TeSys D和TeSys K产品，请客户注意选择。

软起动器旳选型
2023年6月8日
鼠笼电机-电机端子旳不同接法
星形连接
三角形连接
U1 V1 W1
U1 V1 W1
W2 U2 V2
=绕组
W2 U2 V2
3KW下列电机和690V电机常用
较大旳电机常用
不同旳起动方式-市场趋势
直接起动 星-三角起动 自耦变压器起动 绕线转子电机起动 双绕组电机起动 变频起动 软开启器起动
M 主回路不带接触器 有内置旁路接触器一次结线图
Softstart
迅速熔断器保护
• 迅速熔断器保护软开启器旳问题
推荐使用迅速熔断器保护软开启器旳可控硅 空气断路器旳I2t比迅速熔断器旳I2t有数量级差 根据安全和操作要求可加隔离开关或接触器 推荐国产迅速熔断器
Softstart 主回路接触器与旁路接触器
No No No No
No No 最佳方案 No
No No
减弱 No
各品牌软起动器 旳型号规格
ABB软起型号定义
PSS 30/52 - 500L
系列号 外接额定电流
内接额定电流(外接旳√3倍)
主回路电压500 or 690 V
控制回路电压 F=110-120V, L=220240V
由型号拟定产品一目了然
• 软开启器主回路接触器旳主要功能是隔离作用。
例如，需紧急停车旳时候，一般在主回路串接一种主接触器。
• 应按何种使用类别选择主接触器和旁路接触器？
主接触器： 总是按 AC-3类别选用
旁路接触器： a. 有主接触器，按 AC-1类别选用 b. 没有主接触器，按AC-3类别选用
• 使用旁路接触器旳优点是什么？
tart
合用类型
一般负载起动

主要器件选型：包括主配电断路器、接触器、变频器、斩波器、光编码块、现场总线单元、PLC及触摸屏选型一、电机规格：二、主断路器、接触器、变频器、斩波器、光编码块选型：1、起升（起升速度350t时，0.1~1m/min；80t时，0.5~5m/min）：电机实际使用功率计算（以80t时，线速度5m/min为最大功率）：P=FV/0.85=80*103*9.8*5/60/0.85=76.8(KW)90KW电机额定电流165A，过载能力1.5倍选择ACS800-04-0140-3变频器，1.5倍过载能力时，额定电流163A，90KW；1.1倍过载能力时，额定电流206A，110KW，启动允许326A,10S额定功率90KW>实际使用功率76.8KW；启动时，按电机1.5倍启动，电机电流165*1.5=247.5A<变频器电流326A，最大可过载到2倍（326/165≈2）；运行时，变频器额定电流206A>电机额定电流165A，满足要求变频器外形R7，W*D*H=331mm*467mm *1121mm制动斩波器：ACS800-04-0140-3-D150，内置在变频器内，长时间制动功率为66KW，；实际制动功率P=80*103*9.8*5/60*0.85=55.5KW<66KW，满足要求；要求制动电阻阻值2.7Ω，制动功率55KW光编码块：RTAC-01主断路器：考虑到制动器及风机电流，NS250N-3P-200A，带热磁脱扣器TMD，订货号31631，数量1个；辅助触点订货号29450，数量2个主接触器：考虑到制动器及风机电流，选择LC1D205M7C，AC3时205A，AC1时275A，数量1个；辅助触点LA1DN31C，数量1个2、小车（速度0.75~7.5m/min，小车空载自重48t）：7.5KW电机额定电流18A，过载能力1.5倍选择ACS800-01-0016-3变频器，1.5倍过载能力时，额定电流19A，7.5KW；1.1倍过载能力时，额定电流25A，11KW，启动允许32A,10S启动时，按电机1.5倍启动，电机电流18*1.5=27A<变频器电流32A；运行时，变频器额定电流25A>电机额定电流18A，满足要求变频器外形R3，W*D*H=173mm*265mm *420mm制动斩波器：ACS800-01-0016-3-D150，内置在变频器内（不需单独订货），10S/60S 制动功率为7.5KW，要求制动电阻阻值22Ω，制动功率5KW光编码块：RTAC-01主断路器：考虑到制动器、风机、润滑油泵电流，选择NSD100K-3P-50A，带热磁脱扣器，订货号29993K，数量1个；辅助触点订货号30160，数量2个 主接触器：考虑到制动器、风机、润滑油泵电流，选择LC1D5011M7C，AC3时50A，AC1时80A，数量1个；辅助触点LA1DN31C，数量1个3、大车变频器（速度1.5~15m/min，大车空载自重256t）：7.5KW电机额定电流18A，过载能力1.5倍，四台电机总电流18A*4=72A，总功率7.5KW*4=30KW选择ACS800-01-0060-3变频器，1.5倍过载能力时，额定电流69A，37KW；1.1倍过载能力时，额定电流80A，45KW，启动允许138A,10S启动时，按电机1.5倍启动，电机电流72*1.5=108A<变频器电流138A；运行时，变频器额定电流80A>电机额定电流72A，满足要求变频器外形R5，W*D*H=265mm*286mm *602mm制动斩波器：ACS800-01-0060-3-D150，内置在变频器内，10S/60S制动功率为55.5KW；要求制动电阻阻值8Ω，制动功率5KW主断路器：考虑到制动器、风机电流，选择NS100N-3P-100A，带热磁脱扣器，订货号29630，数量1个；辅助触点订货号29450，数量2个主接触器：考虑到制动器、风机电流，选择LC1D8011M7C，AC3时80A，AC1时125A，数量1个；辅助触点LA1DN31C，数量1个4、总断路器：a、按电机电流选电机总电流：165A*2+18A*2+18A*4=438A制动器电流＋风机电流＋油泵电机电流：20A+20A=40A控制回路电流：20A总电流I=438+40A+20A=498Ab、按变频器电流选变频器总电流：206A*2+25A*2+80A=542A制动器电流＋风机电流＋油泵电机电流：20A+20A=40A控制回路电流：20A总电流I=542+40A+20A=602A综上所述总断路器可以选择NS630N-3P-630A，带STR23SE电子脱扣器，过负荷保护（0.4~1.0In），订货号32893三、现场总线单元选型：1、采用PROFIBUS-DP现场总线通讯2、起升、小车、大车变频器从模块适配器RPBA-01，数量5块3、PLC主单元总线模块：选用施耐德P-57系列主模块TSXPBY-100，数量1块，分支器490NAD911-04，数量1块四、PLC选型：2、PLC柜主机架：CPU模块：TSXP57202M，48K内存，数量1块存储卡：TSXMRP064P，64K，数量1块主机架：TSXRKY12EX，12槽，数量1块电源模块：TSXPSY2600M，110V/220V AC，26W，数量1块输入模块：TSXDEY16A5，16DI，220V AC，数量9块端子块：TSXBLY01，数量9块3、PLC柜从机架：从机架：TSXRKY6EX，6槽，数量1块电源模块：TSXPSY2600M，110V/220V AC，26W，数量1块输入模块：TSXDEY16A5，16DI，220V AC，数量2块输出模块：TSXDSY16R5，16DO，220V AC，数量2块端子块：TSXBLY01，数量4块4、司机室联动台从机架：从机架：TSXRKY6EX，6槽，数量1块电源模块：TSXPSY2600M，110V/220V AC，26W，数量1块输入模块：TSXDEY16A5，16DI，220V AC，数量3块输出模块：TSXDSY16R5，16DO，220V AC，数量1块端子块：TSXBLY01，数量4块5、附件：空槽盖板：TSXRKA02，数量1块PLC柜主机架与从机架连接电缆：TSXCBY010M，1M，数量1根PLC柜从机架与联动台从机架连接电缆：TSXCBY180M，18M，数量1根 机架终端：TSXTLYEX，1对，数量1个五、触摸屏选型：1、触摸屏型号：XBTF034110，10.4寸彩色，数量1个2、PLC柜UNI-TELW AY隔离盒：TSXPACC01，数量1个3、联动台接线盒：TSXSCA62，数量1个4、触摸屏通讯电缆：XBT-Z908，数量1条5、触摸屏编程电缆：XBT-Z915, 数量1条6、触摸屏编程电缆：XBT-Z962, 数量1条。

炼钢项⽬电⽓系统概述炼钢项⽬电⽓系统概述根据产品结构调整、产能平衡的需要，“⼗⼀五”期间，在原棒材⼚区域，建设两座210t转炉，年⽣产连铸坯450万吨，并通过热送辊道送到2250mm 热连轧。

炼钢项⽬主要⼯艺设备有：1300t混铁炉 1座，铁⽔脱硫站3套，210t转炉 2座，RH真空处理设施 2套，LF钢包炉2套，双流板坯连铸机2台，公辅系统以及与炼钢系统相配套的废钢、熔剂、合⾦等系统，其中公辅系统包括煤⽓回收、除尘、⽔处理等系统。

整个项⽬其电⽓设备分以下⼏个部分分别介绍：⼀、供配电设施在炼钢区域新建⼀座炼钢35/10kV变电站， 35kV供电两路电源来⾃变电项⽬的220kV总降1、2段。

在炼钢35kV变电站内设两台⽆载调压变压器，供炼钢（包括转炉、连铸和公辅等负荷）⽤电。

两路35kV电源线路和主变压器容量均按100%备⽤，当任⼀回路或任⼀主变压器停运，另外⼀回路或另⼀主变压器仍能维持炼钢⼚的正常⽣产，满⾜供电可靠性要求。

炼钢区域共设四座10kV开关站，包括⼀座转炉10kV开关站，⼀座连铸10kV开关站，⼀座⽔处理10kV开关站，⼀座除尘10kV 开关站。

转炉10kV开关站向转炉本体、转炉吊车供电，总装机容量为34420kW；连铸10kV开关站向连铸区域负荷供电，总装机容量为10530kW；⽔处理10kV开关站向⽔处理设施负荷供电，总装机容量为22200kW；除尘10kV开关站向⼀⼆次烟⽓除尘设施、煤⽓净化等设施负荷供电，总装机容量为9470kW。

10kV开关站负荷⼀期总装机容量为59780kW，⼆期总装机容量为76620kW。

各10KV开关站采⽤两路电源进线，单母线分段的接线⽅式。

由于转炉吊车中部分负荷电压等级为3kV，故在炼钢区建⼀座3kV 开关站，站内设两台8000kVA 10.5/3kV⼲式变压器，两路10kV电源引⾃转炉10kV开关站。

转炉和连铸10kV开关站分别与其主控楼布置在⼀起。

3下412工作面JYB-60型90KW绞车选型设计方案机电运输室二0一四年五月3下412工作面第一部JYB-60型90KW绞车选型设计方案一、基本概况已知3下412工作面材巷第一部90KW绞车道长度约为160米，辅助运输采用22Kg/m的轨道，最大坡度为15°，牵引设备总重最重21.5t（包括运输车辆）。

设计选用JYB-60型90KW绞车一部，悬挂200米6*19-26mm钢丝绳。

该型号绞车最快运输速度为V=1.25m/s,可提供牵引力F=60KN;最小运输速度为V=1.0m/s，可提供牵引力F=82KN。

二、选型计算1、牵引力能力计算：运输牵引力：F=Q（Sina+f1cosa)+p0L(Sina+f2cosa)f1=0.015 f2=0.2 Q=21.5t P0=2.44kg/m g=9.8m/s2F=21.5×103×9.8(Sin150+0.015cos150)+2.44×200×9.8(Sin150+0.2cos150) ≈57.585+2.161=59.746千牛根据上式可知,JYB-60型90KW绞车所提供的牵引力满足在3下412材巷使用牵引21.5t 设备的要求。

2、功率验算：N=Fv/η式中：v—慢速状态牵引重车时速度，v=1.0m/s；η—绞车传动效率，η=0.85；N=Fv/η=59.746×1.0/0.85=70.29kW选用JYB-60型90KW绞车的功率备用系数为K=90/N=1.28选用JYB-60型90KW绞车功率备用系数为1.28,富余系数大于1.1，绞车功率满足使用要求。

3、钢丝绳强度验算：[n]=Qz/Smax=454.32/59.746≈7.6＞6.5式中：[n]—钢丝绳安全系数Qz—钢丝绳破断拉力总和，454.32kN；Smax—钢丝绳最大牵引力，59.746kN；经验算JYB-60型90KW绞车悬挂φ26mm钢丝绳满足运输21.5t设备的要求。

电动机
•90KW
•180A电机
产品类别:三相异步电动机
品牌:强力
型号:YCT355-4B
极数:4极
额定功率:90KW
额定电压:380V
额定转速:1480r/min
交流接触器
•品牌名称：欧康电气
•型号规格：CJX2-0910
•额定工作电流：205A
•额定电压：380V
热继电器
•品牌：CNFUTE
福特
•型号：jr36-63
•触点负载：大功率
•触点形式:一开一闭
•额定电压:24-380（V）
额定电流：200-330
（A )
熔断器
•品牌：RT
•型号RT-14
•额定电压:380（V）
•额定电流:32-63（A）
•额定分断电流:32-63A
熔断器底座(控制)
•型号：fbl快速熔断器
•额定电压:380（V）
•熔断电流：30A
•额定电流：60A
按钮开关
•型号：F16
•额定电流;5A
电流表
•品牌名称：沈奥牌
•型号:42L-6
•电源方式:交流电
•工作原理:指针式
电流互感器
•型号:三达电子
•型号:LMZJ1-0.5
•一次电流:1A
•穿心匝数1T
控制电缆
谢谢大家。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

某型电机调速系统控制回路设计一、绪论1.选题背景及意义2.研究现状与发展趋势3.研究目的和主要内容二、某型电机调速系统的控制分析1.某型电机及其工作原理2.某型电机的调速原理3.某型电机调速系统的基本构成三、某型电机调速系统的控制回路设计1.基于PID的某型电机调速系统控制回路设计a. PID算法原理b. PID参数调整c. 电机调速系统控制回路设计2.基于模糊控制的某型电机调速系统控制回路设计a. 模糊控制基本原理b. 模糊控制器的设计c. 动态调整模糊控制器的参数四、仿真实验及结果分析1.系统建模及仿真环境搭建2.不同控制策略下的系统仿真结果比较分析五、结论与展望1.研究结论2.研究的不足与展望3.创新点及启示一、绪论1.选题背景及意义随着工业自动化水平的不断提高，电机调速系统作为工业控制领域中的一个重要组成部分，其研究与应用已经成为电气工程、机械工程以及自动化等领域的研究热点。

目前，工业中常用的电机包括直流电机、异步电机和同步电机等多种类型，而电机的调速系统则是通过控制电机转速和负载来实现控制工艺的过程变量，从而能够有效提高工艺的自动化程度和生产效率。

本文将通过对某型电机调速系统的控制回路设计和仿真分析，探究基于PID和模糊控制算法的电机调速系统控制方法的理论与实践，旨在提高电机调速系统的控制精度和动态性能，增强其在工业生产过程中的实用性和经济效益。

2.研究现状与发展趋势电机调速系统的研究发展始于上世纪80年代，经过多年的研究和发展，目前已经成为电工、控制、机械等多学科交叉的领域。

其中，PID控制算法作为最早提出和应用的控制算法，具有控制精度较高、调整简单等优点，得到了广泛应用。

而随着科学技术的发展和控制理论的深入研究，模糊控制算法渐渐成为与PID控制算法并驾齐驱的一种优秀的控制算法。

在工业应用中，电机调速系统已经被广泛应用，其调速精度和动态性能越来越受到生产厂家和用户的关注和重视。

因此，电机调速系统的控制算法和控制回路的研究和改进，将会对提高设备的自动化程度、生产效率和产品质量具有重要的促进作用。

一台90kw电机，需用多大电缆？选用什么电缆型号规格？
连接一台90kv千瓦的电机需要多大的电缆？90kw换算成载流量就是178A，根据电缆载流量表可以查出需要95平方电缆；下面胜华电气小编就来介绍下如何计算电缆载流量及选用电缆型号，如果使用矿物电缆选择什么型号规格？
一、电缆载流量计算
一台90kW的电机不会是高压电机，所以它的额定电压是380伏；算出相电流相电流（A）＝设备功率(W)÷［√3×额定电压(V）］＝90kW÷（√3×380V）＝137A。

根据计算出的电流，乘以系数 1.3（主要是考虑过电流）152A×1.3＝178A。

查《现代电工手册》24小时满电流连续运行的铜芯电缆的载流量是每平方毫米2安培。

178A÷2=89平方毫米，需要用89平方毫米的铜芯电缆，而89平方毫米附近的铜芯电缆规格只有95平方毫米。

结果：要使用截面95平方毫米的铜芯电缆。

下面是低压电机功率、电流、电缆选型对应表：
二、矿物电缆选型
根据电缆载流量178A，BTTZ矿物电缆只有bttz-1x50平方符合，因为25平方以上BTTZ电缆都是单芯的，也可以选择其他矿物电缆如YTTW，BTLY，BBTRZ等，具体根据它们的电缆载流量表来确定。

三、铝芯电缆选型
90KW的电机估算电流大约是180A。

因要考虑电机瞬间启动电流较大。

建议选择95MM或者120MM的铝芯线可以承受大约240A的电流。

当然每个人计算电流方式不一样，也可以查看电机上的使用说明书。
