6kV电动机回路电缆截面选择表

电缆截面选择表6kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2202695mm295mm22502995mm295mm22803395mm295mm23153795mm295mm23554195mm295mm24004695mm295mm24505095mm295mm25005795mm295mm25606395mm295mm26307195mm295mm28009095mm295mm2100011395mm295mm2125014095mm295mm21800200120mm2120mm22000217150mm2150mm22500275240mm2240mm22800309240mm2240mm23150355120mm2 X2 120mm2 X2 3550388120mm2 X2 120mm2 X2 4000434150mm2 X2 150mm2 X2 4500486185mm2 X2 185mm2 X2 5000546240mm2 X2 240mm2 X2 5600612240mm2 X2 240mm2 X2 6300680300mm2 X2 300mm2 X2 7100770240mm2 X3 240mm2 X3 8000868240mm2 X3 240mm2 X3 9000970300mm2 X3 300mm2 X3 100001076300mm2 X3 300mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。

10kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2201670mm270mm22501870mm270mm22802070mm270mm23152270mm270mm23552570mm270mm24002870mm270mm24503170mm270mm25004570mm270mm25605070mm270mm26305570mm270mm28006770mm270mm210007670mm270mm212509270mm270mm2180012670mm270mm2200013995mm295mm22500173120mm2120mm22800194150mm2150mm23150210150mm2150mm23550235185mm2185mm24000264240mm2240mm2450029895mm2X2 95mm2 X25000328120mm2 X2 120mm2 X25600365120mm2 X2 120mm2 X26300416150mm2 X2 150mm2 X27100466185mm2 X2 185mm2 X28000523240mm2 X2 240mm2 X29000583240mm2 X2 240mm2 X210000643300mm2 X2 300mm2 X214000897240mm2 X3 240mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。

3.7电力电缆截面3.7.1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。

2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

410kV及以下电力电缆截面除应符合上述1〜3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。

5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2,铝导体不宜小于4mm2。

6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3.7.210kV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1环境温度差异。

2直埋敷设时土壤热阻系数差异。

3电缆多根并列的影响。

4户外架空敷设无遮阳时的日照影响。

3.7.3除本规范第3.7.2条规定的情况外，电缆按100%持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。

2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。

3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。

6沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0Km/W的热阻系数计入对电缆热阻增大的影响。

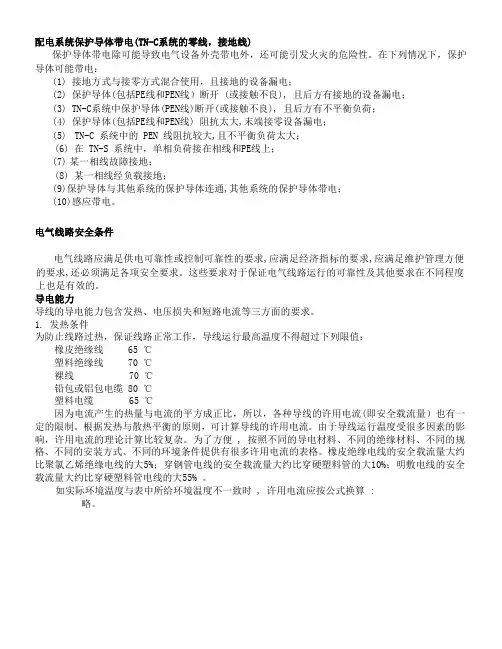

配电系统保护导体带电(TN-C系统的零线，接地线)保护导体带电除可能导致电气设备外壳带电外，还可能引发火灾的危险性。

在下列情况下，保护导体可能带电：(1) 接地方式与接零方式混合使用，且接地的设备漏电；(2) 保护导体(包括PE线和PEN线）断开 (或接触不良), 且后方有接地的设备漏电；(3) TN-C系统中保护导体(PEN线)断开(或接触不良), 且后方有不平衡负荷；(4) 保护导体(包括PE线和PEN线) 阻抗太大,末端接零设备漏电；(5) TN-C 系统中的 PEN 线阻抗较大,且不平衡负荷太大；(6) 在 TN-S 系统中，单相负荷接在相线和PE线上；(7)某一相线故障接地；(8) 某一相线经负载接地；(9)保护导体与其他系统的保护导体连通,其他系统的保护导体带电；(10)感应带电。

电气线路安全条件电气线路应满足供电可靠性或控制可靠性的要求,应满足经济指标的要求,应满足维护管理方便的要求,还必须满足各项安全要求。

这些要求对于保证电气线路运行的可靠性及其他要求在不同程度上也是有效的。

导电能力导线的导电能力包含发热、电压损失和短路电流等三方面的要求。

1. 发热条件为防止线路过热，保证线路正常工作，导线运行最高温度不得超过下列限值：橡皮绝缘线 65 ℃塑料绝缘线 70 ℃裸线 70 ℃铅包或铝包电缆 80 ℃塑料电缆 65 ℃因为电流产生的热量与电流的平方成正比，所以，各种导线的许用电流(即安全载流量）也有一定的限制。

根据发热与散热平衡的原则，可计算导线的许用电流。

由于导线运行温度受很多因素的影响，许用电流的理论计算比较复杂。

为了方便 , 按照不同的导电材料、不同的绝缘材料、不同的规格、不同的安装方式、不同的环境条件提供有很多许用电流的表格。

橡皮绝缘电线的安全载流量大约比聚氯乙烯绝缘电线的大5%；穿钢管电线的安全载流量大约比穿硬塑料管的大10%；明敷电线的安全载流量大约比穿硬塑料管电线的大55% 。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

电线电缆安全载流量计算方法“电力加倍”算得为11A〕口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。

口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。

10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线〔不含70〕为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指假设是穿管敷设〔包括槽板等，即线加有保护套层〕，不明露的，按上面方法计算后再打八折〔乘0.8〕。

假设坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

先估算负荷电流1．用途这是根据用电设备的功率〔千瓦或千伏安〕算出电流〔安〕的口诀。

电流的大小直接与功率有关，也与电压、相别、力率〔又称功率因数〕等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

380V电动机回路PVC电缆截面选择表相线芯线截面 16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；相线芯线截面 S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

"二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为 2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。

"三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、 120mm"导线载流量是其截面积数的2．5倍，依次类推。

"条件有变加折算，高温九折铜升级"。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

⾼压配电装置及电缆的选择⾼压配电装置及电缆的选择⼀⾼压配电装置的选择1、选择原则根据环境和供电要求，确定其型式和参数是⾼压配电装置选择的主要能容。

⾼压配电装置的型式应符合《煤矿安全规程》第四百四⼗四条规定。

配电装置电⽓参数选择应符合下述条件： 1）按正常条件选择额定电压和额定电流井下⾼压配电装置的额定电压V N 应与井下⾼压⽹络的额定电压等级相等，即设备的额定电压不应⼩于其装设处的额定电压。

井下⾼压配电装置的额定电流I N 不应⼩于其所控制的设备或线路的长时间最⼤⼯作电流I ca ，即I N ≥I ca 2）冻稳定和热稳定校验 3）断流能⼒的校验下⾯对KBSGZY-1000和KBSGZY-500移动变电站的⾼压配电装置的选择。

由于这4太移动变电站均设于采区变电所内，按《煤矿安全规程》第四百四⼗四条规定应选隔爆型。

（1）按额定参数选择《煤矿井下技术规定》中规定：井下⽤移动变电站，动⼒变压器⾼压侧应有短路，过负荷和⽆压释放保护;供给移动变电站的⾼压馈电线还应有电缆监视保护。

BGP-6、BGP3-6A 、BGP5-6型等⾼压隔爆配电箱均符合要求；考虑到运⾏、维护⽅便，使⽤安全可靠，我们选⽤BGP5-6型带真空断路器的隔爆配电箱。

（⼀）KBSGZY-1000型移动变电站⾼压配电箱的选择 1. 配电装置额定电压：选定为6KV2. 配电装置额定电流应⼤于移动变电站的最⼤长时⼯作电流。

移动变电站最⼤长时⼯作电流即额定电流I N,T 为N,T S I =N,TI 96.2A ==S N,T ──变压器额定容量，KV*AV N,T ──变压器⾼压侧额定电压，KV由上式的计算我们选BGP5-6\100型隔爆真空配电器两台，其主要参数见表（⼆）KBSGZY-500型移动变电站⾼压配电箱的选择 1.额定电压选定为6KV2.额定电流应⼤于变压器的额定电流即最⼤长时⼯作电流。

N,T5000*I 48.1KV A A ==我们选BGP5-6\50型真空隔爆配电装置箱两台。

3. 7 电力电缆截面3. 7. 1 电力电缆导体截面的选择，应符合下列规定：1 最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度,应符合本规范附录A的规定。

2 最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3 最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

4 10kV及以下电力电缆截面除应符合上述1～3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。

5 多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm2。

6 敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3. 7. 2 10kV及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1 环境温度差异。

2 直埋敷设时土壤热阻系数差异。

3 电缆多根并列的影响。

4 户外架空敷设无遮阳时的日照影响。

3. 7. 3 除本规范第3.7.2条规定的情况外，电缆按100％持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1 含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。

2 交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。

3 敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

4 敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

5 施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。

电缆规格的选择低压部分，我们一般是根据回路的计算电流，在此基础上再留出35%的裕量（也就是计算电流除以0.65），根据这个结果与电缆的载流量比较选出电缆截面高压部分是在回路计算电缆的基础上留出20%的裕量，也就是除以0.8我想知道这个0.65和0.8的系数是怎么来的，它考虑了哪些综合因素0.65和0.8的系数来自实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

电力电缆截面3. 7电力电缆截面3. 7. 1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。

2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

4 10kV及以下电力电缆截面除应符合上述1〜3 款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。

5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm 2。

6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3. 7. 2 10kV及以下常用电缆按100 %持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1环境温度差异。

2直埋敷设时土壤热阻系数差异。

3电缆多根并列的影响。

4户外架空敷设无遮阳时的日照影响。

3. 7. 3除本规范第3.7.2条规定的情况外，电缆按100 %持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。

2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。

3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。
