低压马达主回路的1类配合与2类配合

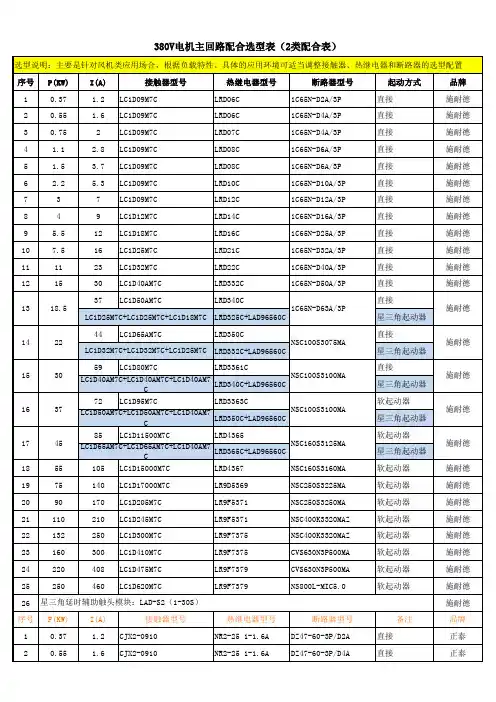

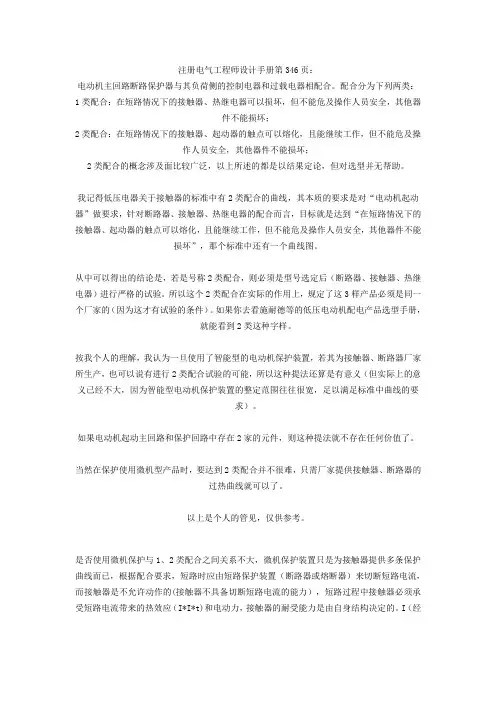

注册电气工程师设计手册第346页：电动机主回路断路保护器与其负荷侧的控制电器和过载电器相配合。

配合分为下列两类：1类配合：在短路情况下的接触器、热继电器可以损坏，但不能危及操作人员安全，其他器件不能损坏；2类配合：在短路情况下的接触器、起动器的触点可以熔化，且能继续工作，但不能危及操作人员安全，其他器件不能损坏；2类配合的概念涉及面比较广泛，以上所述的都是以结果定论，但对选型并无帮助。

我记得低压电器关于接触器的标准中有2类配合的曲线，其本质的要求是对“电动机起动器”做要求，针对断路器、接触器、热继电器的配合而言，目标就是达到“在短路情况下的接触器、起动器的触点可以熔化，且能继续工作，但不能危及操作人员安全，其他器件不能损坏”，那个标准中还有一个曲线图。

从中可以得出的结论是，若是号称2类配合，则必须是型号选定后（断路器、接触器、热继电器）进行严格的试验。

所以这个2类配合在实际的作用上，规定了这3样产品必须是同一个厂家的（因为这才有试验的条件）。

如果你去看施耐德等的低压电动机配电产品选型手册，就能看到2类这种字样。

按我个人的理解，我认为一旦使用了智能型的电动机保护装置，若其为接触器、断路器厂家所生产，也可以说有进行2类配合试验的可能，所以这种提法还算是有意义（但实际上的意义已经不大，因为智能型电动机保护装置的整定范围往往很宽，足以满足标准中曲线的要求）。

如果电动机起动主回路和保护回路中存在2家的元件，则这种提法就不存在任何价值了。

当然在保护使用微机型产品时，要达到2类配合并不很难，只需厂家提供接触器、断路器的过热曲线就可以了。

以上是个人的管见，仅供参考。

是否使用微机保护与1、2类配合之间关系不大，微机保护装置只是为接触器提供多条保护曲线而已，根据配合要求，短路时应由短路保护装置（断路器或熔断器）来切断短路电流，而接触器是不允许动作的(接触器不具备切断短路电流的能力），短路过程中接触器必须承受短路电流带来的热效应（I*I*t)和电动力，接触器的耐受能力是由自身结构决定的。

第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。

2、马达保护器AO 输出设定为0~MTA值对应4~20mA。

3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，。

4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。

二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，；6）小机B排油烟机A：低压电保护定值为70V，；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，；6）小机B排油烟机B：低压电保护定值为70V，；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，；2）酸计量泵A：低压电保护定值为70V，；3）碱计量泵A：低压电保护定值为70V，；4）汽机房罗茨风机A：低压电保护定值为70V，；5）废水输送泵A：低压电保护定值为70V，；6）主油箱输送泵：低压电保护定值为70V，；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，；2）碱计量泵B：低压电保护定值为70V，；3）汽机房罗茨风机B：低压电保护定值为70V，；4）废水输送泵B：低压电保护定值为70V，；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。

第十二部分低压电动机马达保护器保护计算一、整定原则1、原则上配有马达保护器的开关回路，保护以马达保护器为主，如果回路配有零序互感器及继电器，则电动机零序保护以继电器整定，否则，马达保护器内接地保护投入。

2、马达保护器AO 输出设定为0~MTA值对应4~20mA。

3、重要低压电动机I类负荷，马达保护器中低电压保护定值为70V，9s，不重要负荷，低压电保护定值为70V，0.5s。

4、保安段负荷，未保障重要设备不失电，马达保护器设置上电自启动功能，即上电自启动设置为投入，自启动模式设置为恢复。

二、马达保护器通用参数设置三、各低压电动机马达保护器定值1、锅炉MCCA：无；2、锅炉MCCB：无；3、汽机MCCIA段1）油箱排烟风机A：低压电保护定值为70V，0.5s；2）轴封风机A：低压电保护定值为70V，9s；3）小机A油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵A：低压电保护定值为70V，9s；5）小机A排油烟机A：低压电保护定值为70V，0.5s；6）小机B排油烟机A：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵A：低压电保护定值为70V，9s；8）密封油排烟风机A：低压电保护定值为70V，0.5s；9）储油箱输送泵A：低压电保护定值为70V，9s；4、汽机MCCIB段1）油箱排烟风机B：低压电保护定值为70V，0.5s；2）轴封风机B：低压电保护定值为70V，9s；3）小机B油箱输油泵：低压电保护定值为70V，9s；4）定子冷却水泵B：低压电保护定值为70V，9s；5）小机A排油烟机B：低压电保护定值为70V，0.5s；6）小机B排油烟机B：低压电保护定值为70V，0.5s；7）水环式真空泵密封水循环泵B：低压电保护定值为70V，9s；8）密封油排烟风机B：低压电保护定值为70V，0.5s；9）储油箱输送泵B：低压电保护定值为70V，9s；5、汽机MCCII段1）抗燃油循环泵：低压电保护定值为70V，9s；2）电动给水泵启动辅助油泵：低压电保护定值为70V，9s；6、锅炉检修MCC段：无7、汽机检修MCC段：无8、加药取样MCC段：无9、凝结水精处理MCCA段1）再循环泵MA100：低压电保护定值为70V，0.5s；2）酸计量泵A：低压电保护定值为70V，0.5s；3）碱计量泵A：低压电保护定值为70V，0.5s；4）汽机房罗茨风机A：低压电保护定值为70V，0.5s；5）废水输送泵A：低压电保护定值为70V，0.5s；6）主油箱输送泵：低压电保护定值为70V，0.5s；10、凝结水精处理MCCB段1）酸计量泵B：低压电保护定值为70V，0.5s；2）碱计量泵B：低压电保护定值为70V，0.5s；3）汽机房罗茨风机B：低压电保护定值为70V，0.5s；4）废水输送泵B：低压电保护定值为70V，0.5s；11、空调通风MCCA1）采暖加热站热水循环水泵A：低压电保护定值为70V，0.5s；12、空调通风MCCB1）采暖加热站热水循环水泵B：低压电保护定值为70V，0.5s；13、空压机房MCCA段：无14、空压机房MCCB段：无15、煤仓间MCCA段1）4#甲带带式输送机：低压电保护定值为70V，0.5s；16、煤仓间MCCB段1）4#乙带带式输送机：低压电保护定值为70V，0.5s；17、网继室MCCA段：无18、网继室MCCB段：无19、保安段MCCA段1）顶轴油泵电机A：上电自启动为投入，自启动模式为恢复。

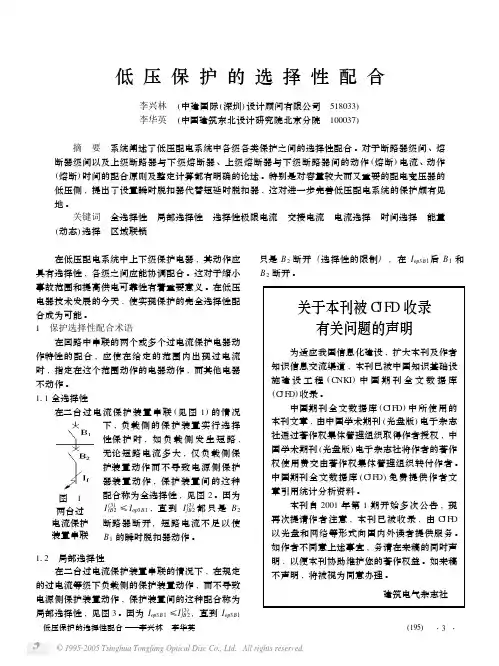

低压保护的选择性配合李兴林　(中建国际(深圳)设计顾问有限公司　518033)李华英　(中国建筑东北设计研究院北京分院　100037)摘　要　系统阐述了低压配电系统中各级各类保护之间的选择性配合。

对于断路器级间、熔断器级间以及上级断路器与下级熔断器、上级熔断器与下级断路器间的动作(熔断)电流、动作(熔断)时间的配合原则及整定计算都有明确的论述。

特别是对容量较大而又重要的配电变压器的低压侧,提出了设置瞬时脱扣器代替短延时脱扣器,这对进一步完善低压配电系统的保护颇有见地。

关键词　全选择性　局部选择性　选择性极限电流　交接电流　电流选择　时间选择　能量(动态)选择　区域联锁 在低压配电系统中上下级保护电器,其动作应具有选择性,各级之间应能协调配合。

这对于缩小事故范围和提高供电可靠性有着重要意义。

在低压电器技术发展的今天,使实现保护的完全选择性配合成为可能。

1　保护选择性配合术语在回路中串联的两个或多个过电流保护电器动作特性的配合,应使在给定的范围内出现过电流时,指定在这个范围动作的电器动作,而其他电器不动作。

111全选择性在二台过电流保护装置串联(见图1)的情况下,负载侧的保护装置实行选择性保护时,如负载侧发生短路,无论短路电流多大,仅负载侧保护装置动作而不导致电源侧保护器装置动作,保护装置间的这种配合称为全选择性,见图2。

因为I (3)fB 2≤I op 3B 1,直到I (3)fB 2都只是B 2断路器断开,短路电流不足以使B 1的瞬时脱扣器动作。

图　1两台过电流保护装置串联112　局部选择性在二台过电流保护装置串联的情况下,在规定的过电流等级下负载侧的保护装置动作,而不导致电源侧保护装置动作,保护装置间的这种配合称为局部选择性,见图3。

因为I op 3B 1≤I (3)fB 2,直到I op 3B 1只是B 2断开(选择性的限制),在I op 3B 1后B 1和B 2断开。

关于本刊被C JFD 收录有关问题的声明 为适应我国信息化建设,扩大本刊及作者知识信息交流渠道,本刊已被中国知识基础设施建设工程(C NKI )中国期刊全文数据库(C J FD )收录。

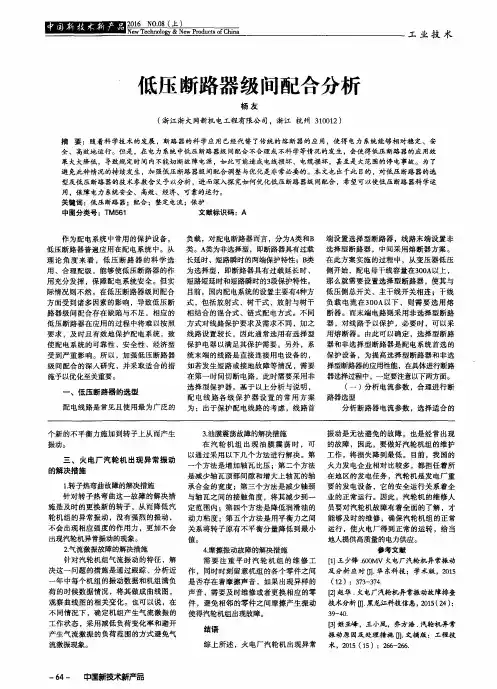

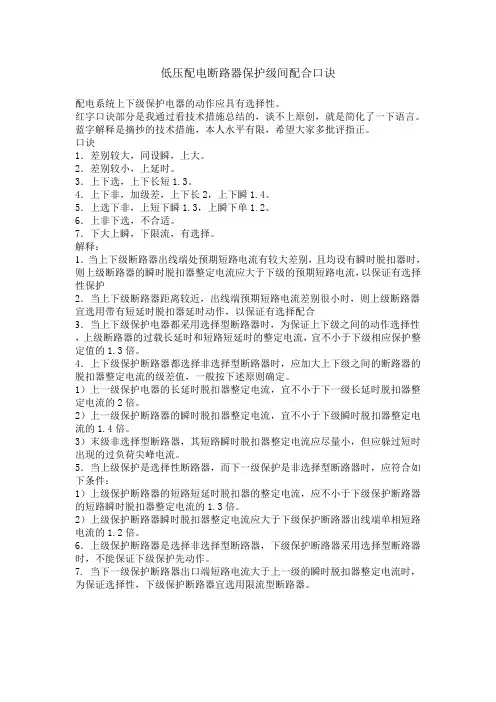

低压配电断路器保护级间配合口诀配电系统上下级保护电器的动作应具有选择性。
