10kV电动机回路电缆截面选择表

电缆截面选择表6kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2202695mm295mm22502995mm295mm22803395mm295mm23153795mm295mm23554195mm295mm24004695mm295mm24505095mm295mm25005795mm295mm25606395mm295mm26307195mm295mm28009095mm295mm2100011395mm295mm2125014095mm295mm21800200120mm2120mm22000217150mm2150mm22500275240mm2240mm22800309240mm2240mm23150355120mm2 X2 120mm2 X2 3550388120mm2 X2 120mm2 X2 4000434150mm2 X2 150mm2 X2 4500486185mm2 X2 185mm2 X2 5000546240mm2 X2 240mm2 X2 5600612240mm2 X2 240mm2 X2 6300680300mm2 X2 300mm2 X2 7100770240mm2 X3 240mm2 X3 8000868240mm2 X3 240mm2 X3 9000970300mm2 X3 300mm2 X3 100001076300mm2 X3 300mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。

10kV电动机回路电缆截面选择表电动机功率（kW）额定电流 （A）线路长度50m300m600m 2201670mm270mm22501870mm270mm22802070mm270mm23152270mm270mm23552570mm270mm24002870mm270mm24503170mm270mm25004570mm270mm25605070mm270mm26305570mm270mm28006770mm270mm210007670mm270mm212509270mm270mm2180012670mm270mm2200013995mm295mm22500173120mm2120mm22800194150mm2150mm23150210150mm2150mm23550235185mm2185mm24000264240mm2240mm2450029895mm2X2 95mm2 X25000328120mm2 X2 120mm2 X25600365120mm2 X2 120mm2 X26300416150mm2 X2 150mm2 X27100466185mm2 X2 185mm2 X28000523240mm2 X2 240mm2 X29000583240mm2 X2 240mm2 X210000643300mm2 X2 300mm2 X214000897240mm2 X3 240mm2 X3注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。

额定电流 （A） 202 242 294 331 358 388 440 497 557 693 785 860 969 1083
50m 240mm2 120mm2 X2 150mm2 X2 185mm2 X2 185mm2 X2 240mm2 X2 240mm2 X2 300mm2 X2 300mm2 X2
备注
380V 电动机回路 XLPE 电缆截面选择表
电动机功率 （kW） 110 132 160 185 200 220 250 280 315 400 450 500 560 630
额定电流 （A） 202 242 294 331 358 388 440 497 557 693 785 860 969 1083
300m 4mm2 4mm2 4mm2 4mm2 4mm2 4mm2 6mm2 6mm2 10mm2 10mm2 16mm2 25mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 185mm2 240mm2
备注
380V 电动机回路 PVC 电缆截面选择表
电动机功率 （kW） 110 132 160 185 200 220 250 280 315 400 450 500 560 630
备注 两根并用
宜采用 6~10kV 高压电动机
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤35，采用PE线截面为 16（mm2）的
四芯电缆；相线芯线截面 S（mm2）＞35，采用PE线截面为S/2（mm2）
备注 最小截面按 70mm2考虑。
两根并用
铜导体：≥50 mm2；
钢导体：≥120 mm2。
电动机功率 （kW） ＜0.55 0.55 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90

小电厂10kV电缆按热稳定校验选择截面一、引言随着社会工业化的发展，电力系统的重要也与日俱增。

而电缆是电力系统中的“血管”，它的安全可靠关系着整个电力工程的运行安全与稳定。

同时，电缆在电力工程的直接建材费中占比也非常高。

所以选择一个科学、合理的电缆就有关重要。

为了保证供电系统的安全、可靠、优质、经济地运行，选择导体截面时，除满足工作电压的要求外，一般还要满足发热条件：电流通过电缆时要产生电能损耗，使导体发热升温，严重时会损坏绝缘层甚至引起火灾。

但是当前的很多设计人员，在设计选型时，往往根据计算电流，容许压降等技术条件选择电缆的截面，却往往忽视了电缆的动稳定和热稳定校验。

所以在35kV以下的电缆中，动稳定基本都能满足要求，而热稳定如果不进行校验，往往就不满足要求，造成停电甚至发生火灾。

所以本文着重探讨电缆的热稳定校验。

二、设计的依据根据DL/T5222-2005《导体和电器选择设计技术规定》5.0.2规定：选用导体的长期允许电流不得小于该回路的持续工作电流。

对于断路器、隔离开关、组合电器、封闭式组合电器、金属封闭开关设备、负荷开关、高压接触器等长期工作制电器，在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求。

根据GB50217-2007《电力工程电缆设计规范》（以下简称《电缆规范》）3.7.7规定：对非熔断器保护回路，应按满足短路热稳定条件确定电缆导体允许最小截面，并应按照本规范附录E的规定计算。

规范的附录中我们可以知道在固定绝缘电缆的导体允许最小截面，按下面公式：210×≥CQS(E.1.1-1))20(1)20(1ln1−+−+=pmkJqCθαθαραη(E.1.1-2)200))((HpHpIIθθθθ−+=(E.1.1-3)根据公司E.1.1-1可知，电缆的最小截面跟发热量Q和热稳定系数C有关。

而热稳定系数因温度、单位体积热容量、电阻温度系数、电阻系数、校正系数等众多参数的影响，计算复杂。

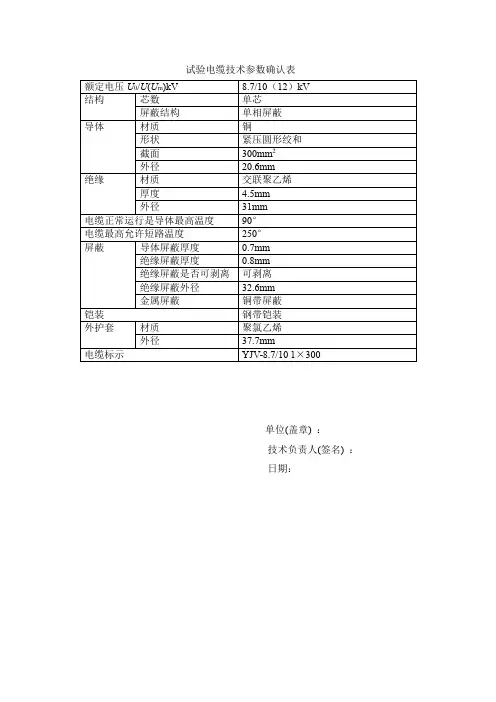

额定电压U0/U(U m)kV8.7/10（12）kV
结构芯数单芯
屏蔽结构单相屏蔽
导体材质铜
形状紧压圆形绞和
截面300mm2
外径20.6mm
绝缘材质交联聚乙烯
厚度 4.5mm
外径31mm
电缆正常运行是导体最高温度90°
电缆最高允许短路温度250°
屏蔽导体屏蔽厚度0.7mm
绝缘屏蔽厚度0.8mm
绝缘屏蔽是否可剥离可剥离
绝缘屏蔽外径32.6mm
金属屏蔽铜带屏蔽
铠装钢带铠装
外护套材质聚氯乙烯
外径37.7mm
电缆标示YJV-8.7/101×300
单位(盖章)：
技术负责人(签名)：
日期：
额定电压U0/U(U m)kV8.7/10（12）kV
结构芯数三芯
屏蔽结构分相屏蔽
导体材质铜
形状紧压圆形绞和
截面300mm2
外径20.6mm
绝缘材质交联聚乙烯
厚度 4.5mm
外径31mm
电缆正常运行是导体最高温度90°
电缆最高允许短路温度250°
屏蔽导体屏蔽厚度0.7mm
绝缘屏蔽厚度0.8mm
绝缘屏蔽是否可剥离可剥离
绝缘屏蔽外径32.6mm
金属屏蔽铜带屏蔽
铠装/
外护套材质聚氯乙烯
外径78.4mm
电缆标示YJV22-8.7/103×300
单位(盖章)：
技术负责人(签名)：
日期：。

10kV电力电缆技术规目录1 规性引用文件12 技术参数和性能要求13 标准技术参数34 使用环境条件表75 试验76 产品标志、包装、运输和保管910kV电力电缆技术规1 规性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10局部：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12局部：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV〔U m=1.2kV〕到35kV〔U m=40.5kV〕挤包绝缘电力电缆及其附件第2局部：额定电压6kV〔U m=7.2kV〕到30kV〔U m=36kV〕电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接收GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通那么/T 8137 电线电缆交货盘2 技术参数和性能要求2.1电缆构造2.1.1 导体导体外表应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。

800mm2以下导体应采用紧压圆形导体构造；800mm2的导体可任选紧压导体或分割导体构造，1000mm2及以上应采用分割导体构造。

2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。

生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

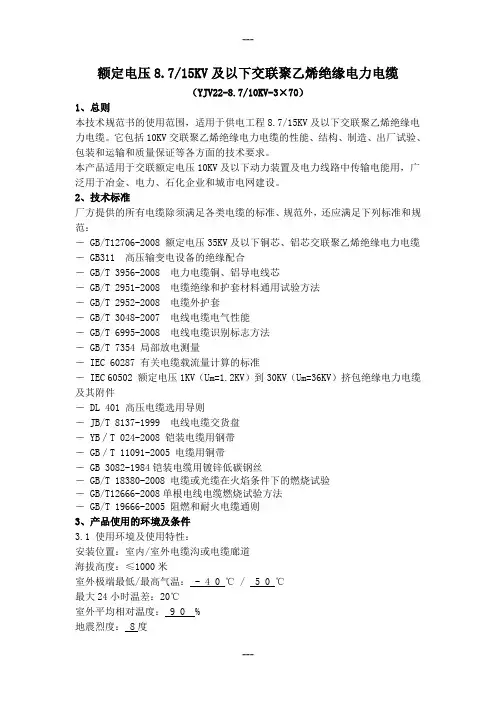

额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。

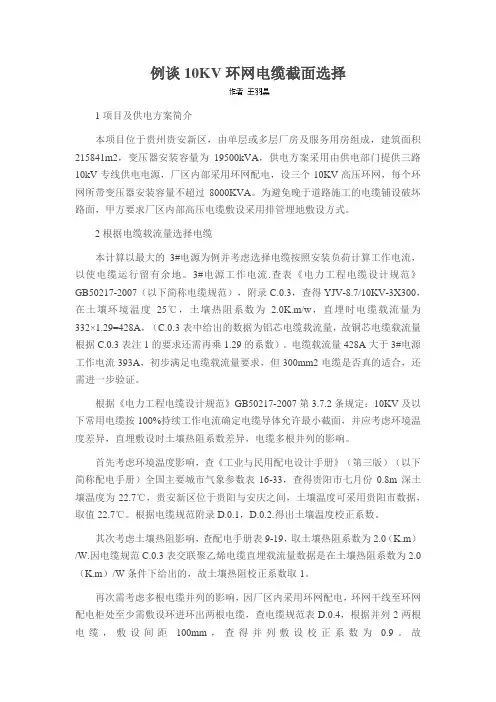

例谈10KV环网电缆截面选择1项目及供电方案简介本项目位于贵州贵安新区，由单层或多层厂房及服务用房组成，建筑面积215841m2，变压器安装容量为19500kVA，供电方案采用由供电部门提供三路10kV专线供电电源，厂区内部采用环网配电，设三个10KV高压环网，每个环网所带变压器安装容量不超过8000KVA。

为避免晚于道路施工的电缆铺设破坏路面，甲方要求厂区内部高压电缆敷设采用排管埋地敷设方式。

2根据电缆载流量选择电缆本计算以最大的3#电源为例并考虑选择电缆按照安装负荷计算工作电流，以使电缆运行留有余地。

3#电源工作电流.查表《电力工程电缆设计规范》GB50217-2007（以下简称电缆规范），附录C.0.3，查得YJV-8.7/10KV-3X300，在土壤环境温度25℃，土壤热阻系数为 2.0K.m/w，直埋时电缆载流量为332×1.29=428A，（C.0.3表中给出的数据为铝芯电缆载流量，故铜芯电缆载流量根据C.0.3表注1的要求还需再乘1.29的系数）。

电缆载流量428A大于3#电源工作电流393A，初步满足电缆载流量要求，但300mm2电缆是否真的适合，还需进一步验证。

根据《电力工程电缆设计规范》GB50217-2007第3.7.2条规定：10KV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面，并应考虑环境温度差异，直埋敷设时土壤热阻系数差异，电缆多根并列的影响。

首先考虑环境温度影响，查《工业与民用配电设计手册》（第三版）（以下简称配电手册）全国主要城市气象参数表16-33，查得贵阳市七月份0.8m深土壤温度为22.7℃，贵安新区位于贵阳与安庆之间，土壤温度可采用贵阳市数据，取值22.7℃。

根据电缆规范附录D.0.1，D.0.2.得出土壤温度校正系数。

其次考虑土壤热阻影响，查配电手册表9-19，取土壤热阻系数为2.0（K.m）/W.因电缆规范C.0.3表交联聚乙烯电缆直埋载流量数据是在土壤热阻系数为2.0（K.m）/W条件下给出的，故土壤热阻校正系数取1。

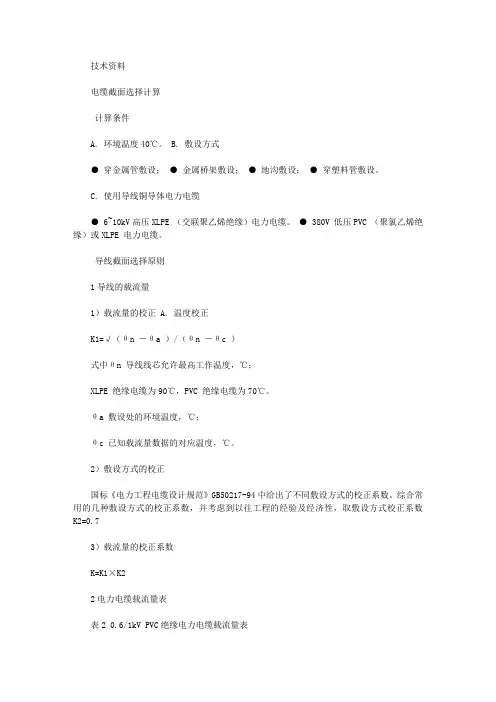

技术资料电缆截面选择计算计算条件A. 环境温度40℃。

B. 敷设方式●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C. 使用导线铜导体电力电缆● 6~10kV高压XLPE （交联聚乙烯绝缘）电力电缆。

● 380V 低压PVC （聚氯乙烯绝缘）或XLPE 电力电缆。

导线截面选择原则1导线的载流量1）载流量的校正 A. 温度校正K1=√（θn －θa ）/（θn －θc ）式中θn 导线线芯允许最高工作温度，℃；XLPE 绝缘电缆为90℃，PVC 绝缘电缆为70℃。

θa 敷设处的环境温度，℃；θc 已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表3短路保护协调1）6~10kV回路电力电缆短路保护协调S ≥I ×√t ×102/C式中S 电缆截面，mm 2；I 短路电流周期分量有效值，A ； t 短路切除时间，秒。

C 电动机馈线C=15320；其他馈线C=13666 2）380V 低压回路电力电缆短路保护协调●配电线路的短路保护协调 S ≥I ×√t/K式中S 电缆截面，mm 2；I 短路电流有效值（均方根值），A ； t 短路电流持续作用时间，秒。

K PVC 绝缘电缆K=115；XLPE 绝缘电缆K=143● 380V 电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

4电缆的最小截面A. 6~10kV电力电缆根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算） B. 低压电力电缆最小截面4 mm2。

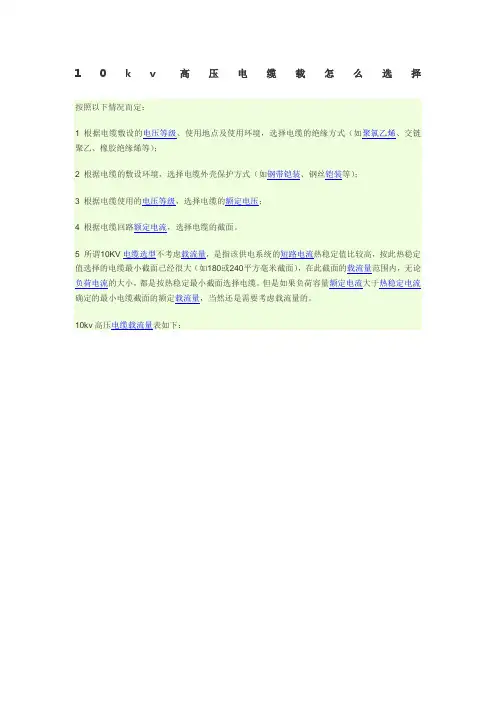

10kv高压电缆载流量表如下：
5所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大（如180或240平方毫米截面），在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。
10kv高压电缆载怎么选择
按照以下情况而定：
1根据电缆敷设的电压等级、使缘烯等）；
2根据电缆的敷设环境，选择电缆外壳保护方式（如钢带铠装、钢丝铠装等）；
3根据电缆使用的电压等级，选择电缆的额定电压；
4根据电缆回路额定电流，选择电缆的截面。

铁路10kV电力线路电缆截面的选择发布时间：2022-08-31T01:41:41.028Z 来源：《当代电力文化》2022年第8期作者：张学武[导读] 非电气化铁路的电力负荷沿铁路分布。

从能耗来看非电气化铁路的电力负荷主要集中在车站张学武内蒙古集通铁路（集团）有限责任公司锡林浩特综合维修段内蒙古自治区锡林浩特市 026000摘要：非电气化铁路的电力负荷沿铁路分布。

从能耗来看非电气化铁路的电力负荷主要集中在车站。

根据铁路电力负荷的特点对10kv 线路电缆截面的选择方法进行了详细的分析和探讨。

关键词：铁路；10kV电力线路；电缆截；选择；前言：过去，在选择电力线路电缆时，通常会根据条件确定电缆的类型，然后根据加热条件选择符合负荷需求的电缆截面，满足电压损失和热稳定要求。

铁路区间能耗很低负荷等级高，能耗点分散特别是在自动闭塞区间沿线分布着多个自动闭塞信号点，总结了10kv线路电缆截面的实用选择方法。

一、铁路10kV电力线路电缆考虑到经济效率，电缆的最佳截面应该是初始投资的最小截面，并且耗尽电缆的整个生命周期。

从这个角度看，在选择电缆截面时，根据加热条件选择的大约4到5个截面人为地增加，称为最佳截面。

增加电缆截面，增加通过能力，延长电缆的寿命;随着截面的增加，线路阻力大大降低，这大大提高了食物质量，减少了电力损失，降低了运营成本，这使得电缆在整个运行期间的总成本最低。

铁路225所滋养,通常每隔50公里10千伏车站(视实际情况亦可使用35 / 10kv变电所或其他方式),一般配送车站位于较大车站之间,配送站10kv自动闭塞线,主要是为了信号设备;安装了10千米的电力线，主要是沿着电力线的车站和围栏，以及用于信号设备的备用电源。

在选择低压电缆截面时，必须考虑到短路的热稳定性、电压损失、温度升高和电流密度。

在特殊条件下使用电灯开关保护设备，在防爆环境中使用，设备有更多的谐音，选择电缆的截面也必须满足特殊条件下的操作要求。
