电动机回路电缆截面选择表

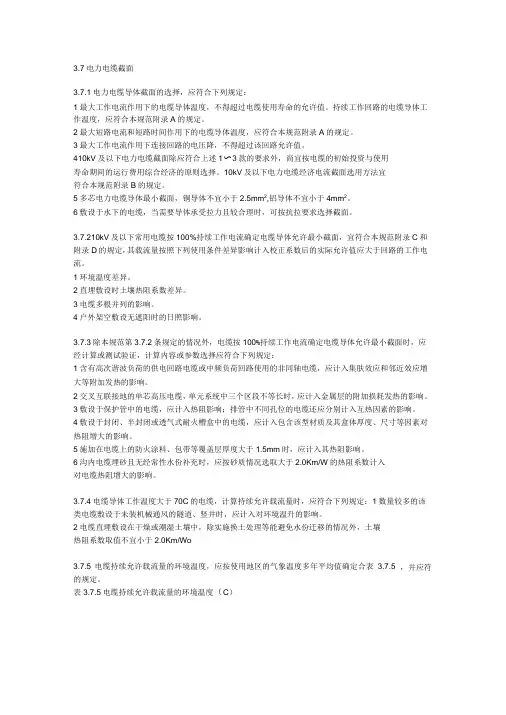

3.7电力电缆截面3.7.1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。

2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

410kV及以下电力电缆截面除应符合上述1〜3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。

5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2,铝导体不宜小于4mm2。

6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3.7.210kV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1环境温度差异。

2直埋敷设时土壤热阻系数差异。

3电缆多根并列的影响。

4户外架空敷设无遮阳时的日照影响。

3.7.3除本规范第3.7.2条规定的情况外，电缆按100%持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。

2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。

3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。

6沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0Km/W的热阻系数计入对电缆热阻增大的影响。

,知道用电设备之后看设备铭牌，得（算）出工作电流和启动电流，根据经验公式三相电动机的额定电流等于额定功率*2 等于工作电流或者电流=功率/（电压*根号3*功率因数）计算出来，至于启动电流好象没有一个准确的计算方法，通常根据电机功率的大小和负载情况按2.5~7倍的额定电流估算，功率越大，负载越重，倍数选择越大。

知道这个电流就可以选择断路器了，可是在实际中正规计算和选择方法是按3.5倍功率数选开关其余的接触器和热继电比额定电流稍大就可以一个控制柜的进电总电流的计导线载流量的计算口诀(转帖) 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）铝绝缘导线载流量估算二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流计算电机额定电流：比如：三相电压380V，电机功率15KW，电机额定电流：I=15/（1.732*0.38*0.8）=28.5A 。

三相电机的额定电流=额定功率（W）÷（1.732×额定电压×功率因数×效率）。

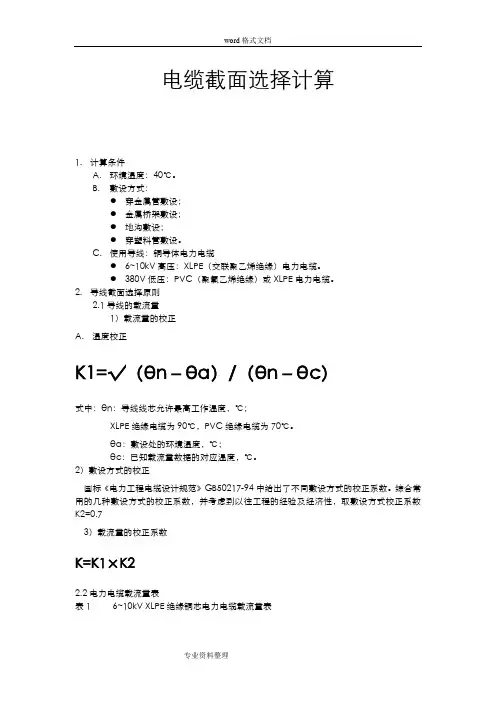

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

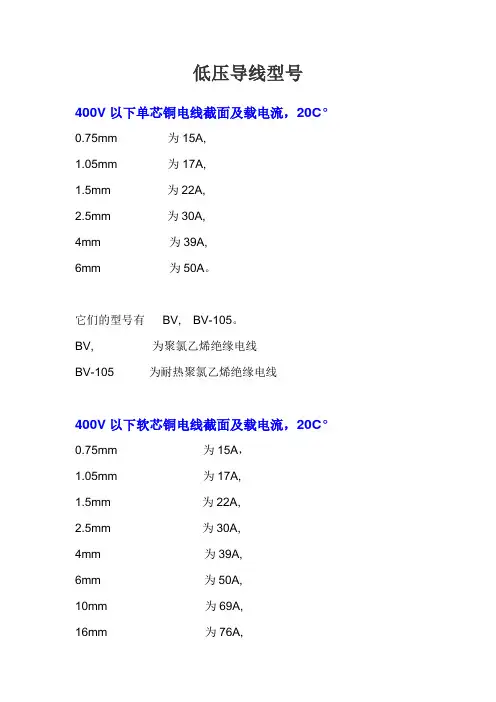

低压导线型号400V以下单芯铜电线截面及载电流，20C°0.75mm²为15A,1.05mm²为17A,1.5mm²为22A,2.5mm²为30A,4mm²为39A,6mm²为50A。

它们的型号有BV, BV-105。

BV, 为聚氯乙烯绝缘电线BV-105 为耐热聚氯乙烯绝缘电线400V以下软芯铜电线截面及载电流，20C°0.75mm²为15A，1.05mm²为17A,1.5mm²为22A,2.5mm²为30A,4mm²为39A,6mm²为50A,10mm²为69A,16mm²为76A,25mm²为98A,35mm²为115A,50mm²为145A,70mm²为180A,95mm²为225A,120mm²为260A,150mm²为309A,185mm²为345A,240mm²为410A,300mm²为475A,400mm²为555A,它们的型号有BVV, RBVV, YQ, YQW, YZ, YZW, YC,YCW，BXBVV, 为聚氯乙烯绝缘软电线RBVV, 为耐热聚氯乙烯绝缘软电线YQ，YQW, YZ, YZW, YC,YCW 为橡套绝缘软电线BX 为橡皮绝缘软电线低压导线截面的选择低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

1低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

电动机回路电缆截面选择表

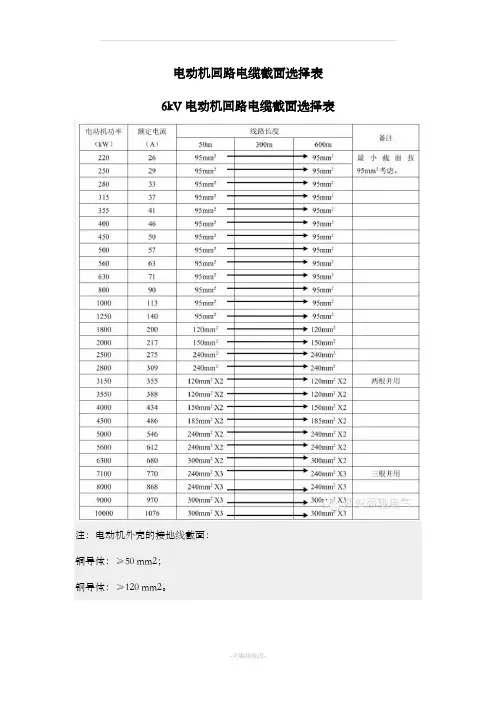

6kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。

10kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。

380V电动机回路PVC电缆截面选择表
-可编辑修改-
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。

-可编辑修改-
380V电动机回路XLPE电缆截面选择表
-可编辑修改-
-可编辑修改-
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。

-可编辑修改-
Welcome To Download !!!
欢迎您的下载，资料仅供参考！
-可编辑修改-
-可编辑修改-。

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

电力电缆截面3. 7电力电缆截面3. 7. 1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。

持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。

2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。

3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。

4 10kV及以下电力电缆截面除应符合上述1〜3 款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。

10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。

5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm 2。

6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。

3. 7. 2 10kV及以下常用电缆按100 %持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。

1环境温度差异。

2直埋敷设时土壤热阻系数差异。

3电缆多根并列的影响。

4户外架空敷设无遮阳时的日照影响。

3. 7. 3除本规范第3.7.2条规定的情况外，电缆按100 %持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。

2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。

3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。

4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。

5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。
