DGR2800系列保护测控装置说明书版本号：2.00国电南自凌伊电力自动化技术有限公司目录第一章DGR2800系列保护测控装置概述 (1)1简介 (1)2特点 (1)3技术指标 (1)4主要功能 (2)5装置外形及安装尺寸图（单位MM） (4)第二章DGR2801 线路保护测控装置 (5)1主要功能 (5)2保护功能 (5)3定值参数一览表 (8)4保护定值整定说明 (10)第三章DGR2811电容器保护测控装置 (13)1主要功能 (13)2保护功能 (13)3定值参数一览表 (15)4保护定值整定说明 (16)第四章DGR2834低压变压器保护测控装置 (20)1主要功能 (20)2保护功能 (20)3定值参数一览表 (22)4保护定值整定说明 (23)第五章DGR2841 电动机差动保护装置 (26)1主要功能 (26)2保护功能 (26)3定值参数一览表 (27)4保护定值整定说明 (28)第六章DGR2842电动机综合保护测控装置 (30)1主要功能 (30)2保护功能 (30)3定值参数一览表 (32)4保护定值整定说明 (33)第七章DGR2851 PT保护及并列装置 (37)1主要功能 (37)2保护功能 (37)3定值参数一览表 (39)第八章DGR2800系列装置使用说明 (42)1装置外观说明 (42)2菜单操作说明 (45)3装置调试介绍 (51)第九章常见问题 (55)第一章 DGR2800系列保护测控装置概述1 简介DGR2800系列微机保护测控装置适用于10KV及以下电压等级的发电厂及变电站的继电保护及测量、控制。
装置集保护、测量和操作控制功能于一体。
既可在开关柜就地安装，也可集中组屏安装。
既可用于直流电源操作回路，也可用于交流电源操作回路。
DGR2800系列装置产品型号组成DGR2801 线路保护测控装置DGR2811 电容器保护测控装置DGR2834 低压变压器保护测控装置DGR2841 电动机差动保护装置DGR2842 电动机综合保护测控装置DGR2851 PT保护及并列装置2 特点■先进的32位高速处理器，强大的运算判断处理能力。
10kV电容器保护测控装置试验报告变电站名110kV龙楼变电站设备名称10kV电容保护制造厂家南京南瑞装置型号RCS-9631C调试负责人吴强调试设备昂立微机调试仪调试日期2012-12 调试人员陈锦春上次检验时间初次检验检验类别投运检验1、装置的外部检查序号检查内容检验结果备注1 保护装置的硬件配置、标注及接线等应符合图纸要求良好2 检查保护装置的背板接线是否有断线、短路、焊接不良等现象, 并检查背板上连线和元器件外观是否良好.良好3 检查逆变电源插件的额定工作电压是否与设计相符. 良好4 检查装置保护电源、控制电源、信号电源按反措要求独立配置。
良好5 保护装置的各部件固定良好,无松动现象,装置外形应端正,无明显损坏及变形现象.良好6 各插件插、拔灵活,各插件和插座之间定位良好,插入深度合适. 良好7 保护装置的端子排连接应可靠,且标号应清晰正确. 良好8 切换开关、按钮、键盘等应操作灵活、手感良好. 良好9 各部件应清洁良好良好10 保护屏、外部端子箱电缆排放整齐、孔洞封堵良好、电缆屏蔽两端接地，电缆标牌、标号正确，压接可靠。
良好11 保护屏柜间用截面为100mm2的接地铜排首尾相连。
良好2、逆变电源的检验2.1 逆变电源的自启动性能2.1.1 直流电源缓慢上升时的自启动性能检验检验结果: 良好2.1.2 直流电源调至直流额定电压时的自启动性能检验检验结果: 良好2.2 拉合直流电源时的自启动性能检验结果: 良好2.3 正常工作状态下的检验检验结果: 正常2.4 空载状态下检验检验结果: 正常2.5 输出电压检查检查结果: 正常3、通电初步检验3.1 保护装置的通电自检检验结果: 良好3.2 检查键盘检验结果: 良好3.3 软件版本和程序校验码的核查保护模件版本号CRC码CPU 2.23 D40D3.4 时钟的整定与校核检验结果: 正确4、定值整定4.1 整定值的失电保护功能检验检验结果: 正确序号检验内容检验结果1 断路器合闸位置正确2 断路器分闸位置正确3 手车工作位置正确4 手车试验位置正确5 1G合位正确6 弹簧未储能正确6、模数变换系统检验6.1检验零漂屏幕显示值插件名通道号UA UB UC Ul IA IB IC IO IA测IB测IC测CPU 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 检验结果: 良好屏幕显示值电压电流输入值通道号abUbcUcaUxUaIbIcIAI测Ic测OSI测U=57V;I=1nI98.73 98.73 98.74 56.94 5.02 5.03 5.04 5.02 5.05 5.03U=30V;I=0.5nI51.96 51.94 51.96 29.93 2.51 2.51 2.52 2.53 2.52 2.53U=5V;I=0.2nI8.67 8.66 8.67 4.94 1.02 1.02 1.03 1.01 1.02 1.03U=1V;I=0.1nI 1.73 1.74 1.74 0.93 0.52 0.53 0.52 0.52 0.53 0.51检验结果: 良好7、保护功能检验定值Idz1=15A tzd1=0 S序号通入故障量故障类型保护投入情况信号及动作情况检验结果1 I=1.05Idz1 A相接地仅投速断速断动作，跳闸，t=26MS正确2 I=1.05Idz1 B相接地仅投速断速断动作，跳闸,t=28MS正确3 I=1.05Idz1 AC相间仅投速断速断动作，跳闸,t=27MS正确4 I=0.95Idz1 B相接地仅投速断速断不动正确定值Idz2=6.4A tzd2=0.3S序号通入故障量故障类型保护投入情况信号及动作情况检验结果1 I=1.05Idz2 A相接地仅投限时速断限时速断动作，跳闸，t=327MS正确2 I=1.05Idz2 AB相间仅投限时速断限时速断动作，跳闸,t=328MS正确3 I=1.05Idz2 C相接地仅投限时速断限时速断动作，跳闸,t=327MS正确4 I=0.95Idz2 BC相间仅投限时速断限时速断不动正确定值Idz2=6.4A tzd2=0.3S序号通入故障量故障类型保护投入情况信号及动作情况检验结果1 I=1.05Idz2 A相接地仅投限时速断限时速断动作，跳闸，t=326MS正确2 I=1.05Idz2 AB相间仅投限时速断限时速断动作，跳闸,t=327MS正确3 I=1.05Idz2 C相接地仅投限时速断限时速断动作，跳闸,t=326MS正确4 I=0.95Idz2 BC相间仅投限时速断限时速断不动正确定值Id=0.5A ULzd =70V TUL = 0.6 S序号通入故障量保护投入情况信号及动作情况检验结果1 U=1.05 ULzdI=0.95 Id仅低电压保护低电压不动作正确2 U=0.95 ULzdI=1.05 Id低电压不动作正确3 U=0.95ULzdI=0.95 Id低电压动作，跳闸，t= 628 MS正确定值UHzd =115V TUH =3.0S序号通入故障量保护投入情况信号及动作情况检验结果1 U=0.95 UHzd仅过电压保护过电压不动作正确2 U=1.05 UHzd 过电压动作，跳闸，t= 3028 MS正确定值U =5V T =1.0S序号通入故障量保护投入情况信号及动作情况检验结果1 U=0.95 U仅不平衡电压保护过电压不动作正确2 U=1.05 U 不平衡电压动作，跳闸，t= 1028 MS正确8、输出接点和信号检查输出接点检查情况保护跳闸正确遥控跳闸正确遥控合闸正确序号通入故障量故障类型压板投入情况装置信灯指示断路器动作情况检验结果1 I=1.05I1dz A相瞬时投跳闸出口压板红-绿断开正确2 U = 25V 永久投跳闸出口压板红-绿断开正确试验结论及发现的问题：保护装置具备投运条件。

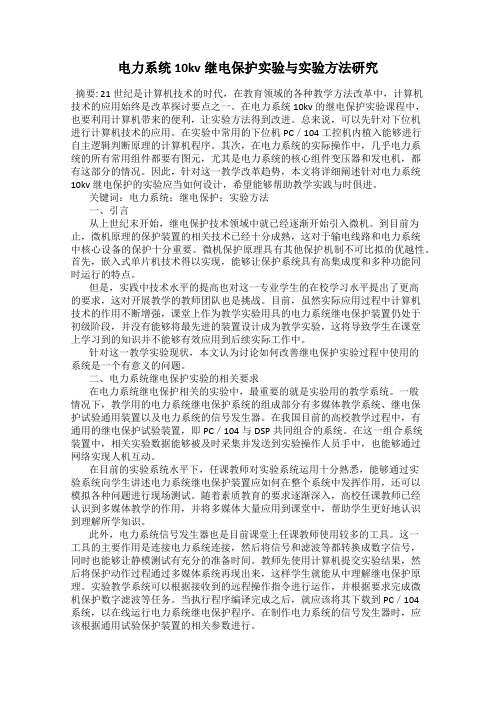

电力系统10kv继电保护实验与实验方法研究摘要: 21世纪是计算机技术的时代，在教育领域的各种教学方法改革中，计算机技术的应用始终是改革探讨要点之一。
在电力系统10kv的继电保护实验课程中，也要利用计算机带来的便利，让实验方法得到改进。
总来说，可以先针对下位机进行计算机技术的应用。
在实验中常用的下位机PC／104工控机内植入能够进行自主逻辑判断原理的计算机程序。
其次，在电力系统的实际操作中，几乎电力系统的所有常用组件都要有图元，尤其是电力系统的核心组件变压器和发电机，都有这部分的情况。
因此，针对这一教学改革趋势，本文将详细阐述针对电力系统10kv继电保护的实验应当如何设计，希望能够帮助教学实践与时俱进。
关键词：电力系统；继电保护；实验方法一、引言从上世纪末开始，继电保护技术领域中就已经逐渐开始引入微机。
到目前为止，微机原理的保护装置的相关技术已经十分成熟，这对于输电线路和电力系统中核心设备的保护十分重要。
微机保护原理具有其他保护机制不可比拟的优越性。
首先，嵌入式单片机技术得以实现，能够让保护系统具有高集成度和多种功能同时运行的特点。
但是，实践中技术水平的提高也对这一专业学生的在校学习水平提出了更高的要求，这对开展教学的教师团队也是挑战。
目前，虽然实际应用过程中计算机技术的作用不断增强，课堂上作为教学实验用具的电力系统继电保护装置仍处于初级阶段，并没有能够将最先进的装置设计成为教学实验，这将导致学生在课堂上学习到的知识并不能够有效应用到后续实际工作中。
针对这一教学实验现状，本文认为讨论如何改善继电保护实验过程中使用的系统是一个有意义的问题。
二、电力系统继电保护实验的相关要求在电力系统继电保护相关的实验中，最重要的就是实验用的教学系统。
一般情况下，教学用的电力系统继电保护系统的组成部分有多媒体教学系统、继电保护试验通用装置以及电力系统的信号发生器。
在我国目前的高校教学过程中，有通用的继电保护试验装置，即PC／104与DSP共同组合的系统。

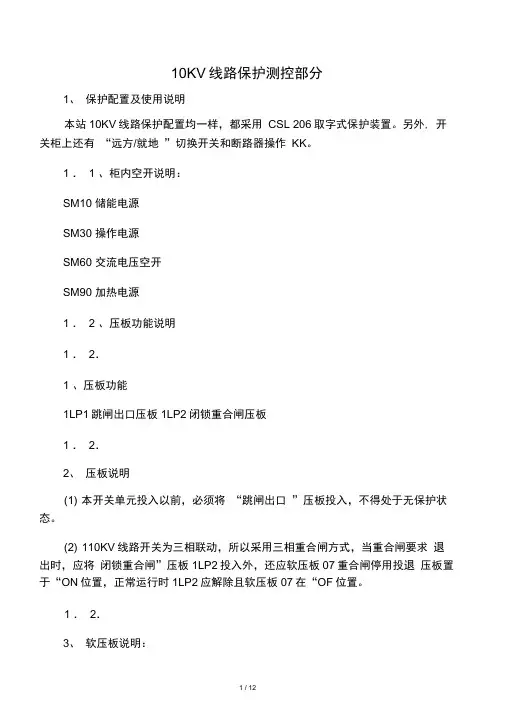

10kV配电线路保护测控装置的应用设计摘要：如今，我国战略发展确立了碳达峰、碳中和发展目标，致使在开展经济活动时，电能的占比越来越大，社会生产和生活对供电有着越来越高的要求。
传统模式下的配电自动化还是以三遥为主，随着对电力能源可靠性需求不断增加已经不能够及时对配电线路故障进行处理。
因此在配电线路运行过程中亟需可靠性更强的保护设备。
基于此，为了提升配电线路运行效率，提升配网安全性、可靠性，本文对10kV配电线路保护测控装置的应用设计展开论述。
关键词：10kV配电线路；保护测控装置；应用设计前言：在电力系统运行过程中，10kV配电线路是配置最广泛的，在电力系统中其发挥着合理分配电能的作用。
随着系统运行，配电线路中负荷发生着不确定性变化，可能随时都有可能发生人为或者自然因素所导致的故障。
因此，实时了解线路运行状态并对以此为依据进行决策是很关键的。
前文所提及到的保护测控扎装置正是起到了采集配电网运行数据，将数据上传至主机并接受主机发布的指令、执行相应指令的作用。
因此，本文对10kV配电线路保护测控装置应用设计展开探究具有重要意义。
一、10kV配电线路应用保护测控装置必要性我国配电网在发展过程中，通常先发展输变电，其次再发展配电线路的自动化。
近些年来，配电网的建设项目越来越多，多数项目建设将重点放在了建设配电网架构和实现配电网自动化方向，通过DTU、FTU等来实现配电线路三遥自动化，却忽略了对配电线路的保护问题[1]。
通过创建配电线路继电保护系统，并完善落实配电线路继电保护措施，能够对线路保护动作选择性起到明显提升作用，缩短故障隔离区域和非故障区域停电时间，对故障停电范围加以控制，进而不断提升配电线路运行可靠性。
二、10kV配电线路保护测控装置的应用设计（一）配电测控保护架构设计通过配电测控保护装置能够在实现三遥自动化控制的基础上，展开软件和硬件设计方面的继电保护设计，将性能强劲的软件平台和硬件平台作为核心，将多路交流模拟信号、采集多路状态量和控制多路输出的作用充分发挥出来[2]。
工程名称：XXXXXXXXXX工程日期：2019年12月30日10kV #2B电容器52BC保护：
1.铭牌:
2.校验码检查:
3.逆变电源检查：
4.零漂检查：
5.通道有效值检查：
工程名称：XXXXXXXX 日期：2019年12月30日10kV #2B电容器52BC保护：
6．开入量检查：
7.开出接点检查:
8.保护试验:
1) 过流保护：
工程名称：XXXXXX 日期：2019年12月30日10kV #2B电容器52BC保护：
2）过电压保护：
3）低电压保护：
4）不平衡保护：
5)零序电流保护：
9.装置异常检查:
10.保护整组试验：
1）保护跳闸：
2）防跳：
工程名称：XXXXXX 日期：2019年12月30日
10kV #2B电容器52BC保护：
3）开关操作及联锁回路：
11.其它检查：
12.二次回路绝缘检查：
13. 使用仪器、仪表:
14. 试验结果:合格
试验人员：试验负责人：。

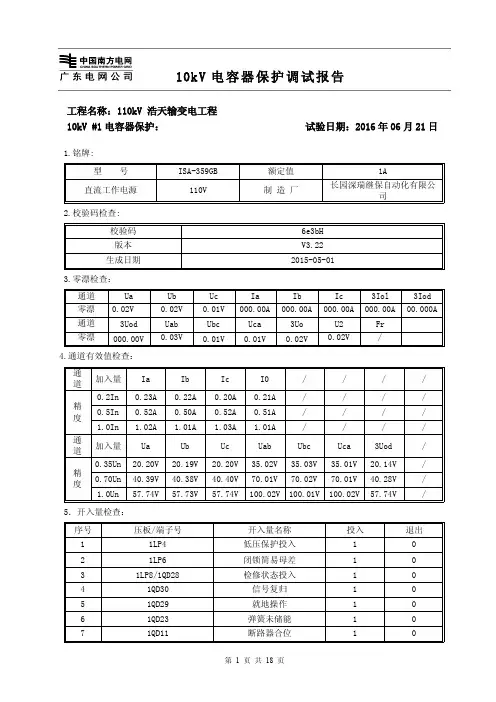

10kV电容器保护调试报告工程名称：110kV 浩天输变电工程10kV #1电容器保护：试验日期：2016年06月21日1.铭牌:2.校验码检查:4.通道有效值检查：5．开入量检查：10kV电容器保护调试报告7.开出接点检查:8.保护试验:1) 二段式过流保护：2) 零序过流保护：10kV电容器保护调试报告3）电压保护：4）电容器不平衡电流保护：5）电容器不平衡电压保护：9.保护整组试验：1）保护跳闸：2）防跳：3）开关操作及联锁回路：10.装置异常检查:10kV电容器保护调试报告 11.其它检查：12．装置绝缘检查：13. 使用仪器、仪表:14. 试验结果: 合格试验人员：试验负责人：10kV电容器保护调试报告工程名称：110kV 浩天输变电工程10kV #2电容器保护：试验日期：2016年06月21日1.铭牌:2.校验码检查:4.通道有效值检查：5．开入量检查：10kV电容器保护调试报告7.开出接点检查:8.保护试验:1) 二段式过流保护：2) 零序过流保护：10kV电容器保护调试报告3）电压保护：4）电容器不平衡电流保护：5）电容器不平衡电压保护：9.保护整组试验：1）保护跳闸：2）防跳：3）开关操作及联锁回路：10.装置异常检查:10kV电容器保护调试报告11.其它检查：12．装置绝缘检查：13. 使用仪器、仪表:14. 试验结果: 合格试验人员：试验负责人：10kV电容器保护调试报告工程名称：110kV 浩天输变电工程10kV #3电容器保护：试验日期：2016年06月21日1.铭牌:2.校验码检查:4.通道有效值检查：5．开入量检查：10kV电容器保护调试报告7.开出接点检查:8.保护试验:1) 二段式过流保护：2) 零序过流保护：10kV电容器保护调试报告3）电压保护：4）电容器不平衡电流保护：5）电容器不平衡电压保护：9.保护整组试验：1）保护跳闸：2）防跳：3）开关操作及联锁回路：10.装置异常检查:10kV电容器保护调试报告 11.其它检查：12．装置绝缘检查：13. 使用仪器、仪表:14. 试验结果: 合格10kV电容器保护调试报告试验人员：试验负责人：工程名称：110kV 浩天输变电工程10kV #4电容器保护：试验日期：2016年06月21日1.铭牌:2.校验码检查:4.通道有效值检查：5．开入量检查：10kV电容器保护调试报告7.开出接点检查:8.保护试验:1) 二段式过流保护：2) 零序过流保护：10kV电容器保护调试报告3）电压保护：4）电容器不平衡电流保护：5）电容器不平衡电压保护：9.保护整组试验：1）保护跳闸：2）防跳：3）开关操作及联锁回路：10.装置异常检查:10kV电容器保护调试报告 11.其它检查：12．装置绝缘检查：13. 使用仪器、仪表:14. 试验结果: 合格试验人员：试验负责人：。
WDR-821微机电容测控装置调试记录用途：电容器组一制造厂：许继电气股份有限公司调试人员：调试日期：新疆电力建设公司输变电公司一．外观检查：装置外观无破损，划伤，机箱及面板表面处理，喷涂均匀，字符清晰，紧固件无破损，安装牢固。
各回路对地及相互间绝缘电阻≥20MΩ。
二．上电检查：1.液晶显示正常，按键灵活，定值区切换正常。
2.依次投退保护功能压板，显示器显示正确。
3.电源模件测：三．零漂及采样线性度检查：零漂：采样线性度：四．保护校验：（所有保护均传动开关）电流保护：过电压保护：欠电压保护：不平衡电流、电压保护：零序电流保护：TV断线：使用仪器：昂立6108G继电保护测试仪 ZC-7型1000V兆欧表 VC980数字式万用表WDR-821微机电容测控装置调试记录用途：电容器组二制造厂：许继电气股份有限公司调试人员：调试日期：新疆电力建设公司输变电公司一．外观检查：装置外观无破损，划伤，机箱及面板表面处理，喷涂均匀，字符清晰，紧固件无破损，安装牢固。
各回路对地及相互间绝缘电阻≥20MΩ。
二．上电检查：1.液晶显示正常，按键灵活，定值区切换正常。
2.依次投退保护功能压板，显示器显示正确。
3.电源模件测：三．零漂及采样线性度检查：零漂：采样线性度：四．保护校验：（所有保护均传动开关）电流保护：过电压保护：欠电压保护：不平衡电流保护：零序电流保护：TV断线：使用仪器：昂立6108G继电保护测试仪 ZC-7型1000V兆欧表 VC980数字式万用表。

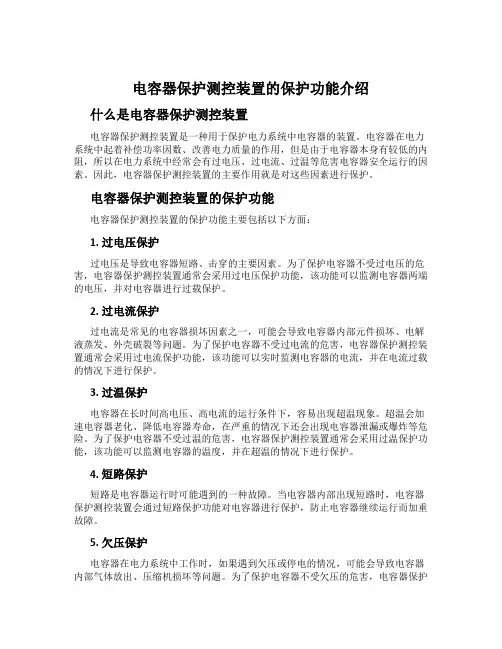

电容器保护测控装置的保护功能介绍什么是电容器保护测控装置电容器保护测控装置是一种用于保护电力系统中电容器的装置。
电容器在电力系统中起着补偿功率因数、改善电力质量的作用，但是由于电容器本身有较低的内阻，所以在电力系统中经常会有过电压、过电流、过温等危害电容器安全运行的因素。
因此，电容器保护测控装置的主要作用就是对这些因素进行保护。
电容器保护测控装置的保护功能电容器保护测控装置的保护功能主要包括以下方面：1. 过电压保护过电压是导致电容器短路、击穿的主要因素。
为了保护电容器不受过电压的危害，电容器保护测控装置通常会采用过电压保护功能，该功能可以监测电容器两端的电压，并对电容器进行过载保护。
2. 过电流保护过电流是常见的电容器损坏因素之一，可能会导致电容器内部元件损坏、电解液蒸发、外壳破裂等问题。
为了保护电容器不受过电流的危害，电容器保护测控装置通常会采用过电流保护功能，该功能可以实时监测电容器的电流，并在电流过载的情况下进行保护。
3. 过温保护电容器在长时间高电压、高电流的运行条件下，容易出现超温现象。
超温会加速电容器老化、降低电容器寿命，在严重的情况下还会出现电容器泄漏或爆炸等危险。
为了保护电容器不受过温的危害，电容器保护测控装置通常会采用过温保护功能，该功能可以监测电容器的温度，并在超温的情况下进行保护。
4. 短路保护短路是电容器运行时可能遇到的一种故障。
当电容器内部出现短路时，电容器保护测控装置会通过短路保护功能对电容器进行保护，防止电容器继续运行而加重故障。
5. 欠压保护电容器在电力系统中工作时，如果遇到欠压或停电的情况，可能会导致电容器内部气体放出、压缩机损坏等问题。
为了保护电容器不受欠压的危害，电容器保护测控装置通常会采用欠压保护功能，该功能可以在电压欠降的情况下对电容器进行保护。
总结电容器保护测控装置作为一种电力系统中用于保护电容器的装置，通过过电压保护、过电流保护、过温保护、短路保护、欠压保护等功能，可以有效地防止电容器在运行过程中受到因素的危害，延长电容器的使用寿命，保障电网的稳定运行。

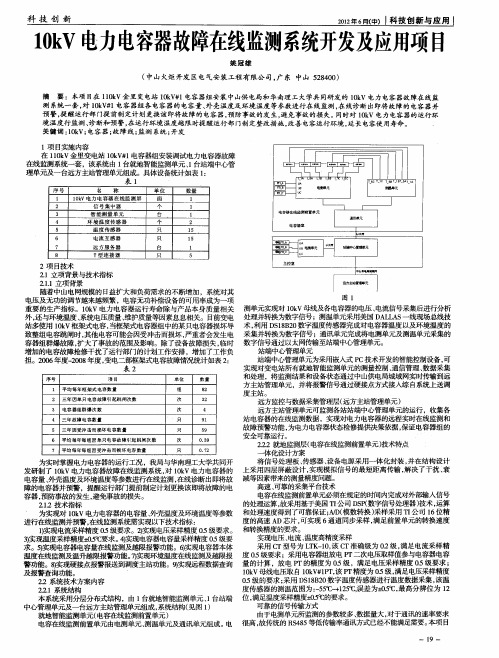

10kV配网电容器在线监测与故障诊断系统摘要：在我国快速发展过程中，人们的生活质量在不断提高，对于用电的需求在不断加大，目前大多数电力电容器状态监测系统存在实时性不足和数据频密度不足的缺点，难以实现准确的在线故障预判，易导致故障处理滞后或误报等不良后果；文章立足于电力电容器运行和维护的实际需求，构建了一套完整的电力电容器故障在线监测系统，并给出了一套采用神经网络融合电容器电流、电容、电阻和电压等信息的故障诊断模型和方法，并在实际中进行了应用。
在实际应用中，该系统能及时并准确地对电容器的异常状态和故障特征进行捕捉，避免了故障判断的滞后性，提高了获得数据的准确性，能够提高电网设备的运行和维护效率，提升电网运行可靠性。
关键词：电力电容器；在线监测；故障预判；温升监测；信息系统引言伴随我国工业化速度的进一步加快，电力系统容量日益增大，电网中感性负荷急剧增长，无功功率需求与日俱增。
电力电容器作为电力系统重要的无功补偿设备，以其具有结构简单、造价适中、运行稳定、使用灵活等优势而得到了广泛的应用。
电力电容器在长期运行中，因受设备制造质量不良、补偿回路设计不当、系统谐波污染、运行环境恶劣等因素的影响，容易造成故障发生，严重威胁电力系统的安全稳定运行，甚至引发大面积停电事故。
1并联电容器的故障及危害并联电容器外表封闭，内部有绝缘纸、铝箔和电容器油构成串并联电容元件，内部元件从外部无法观察。
补偿电容器通过出线端套管与三相母线连接，根据电容器承受的电压高低和无功补偿容量大小补偿电容器组有星形接法和三角形接法。
电容器在运行过程中受到诸多因素的影响，包括其本身故障的影响，所处环境温度的影响，过电压、过电流的影响，恶劣气候的影响，电容器附属设备的故障影响以及系统运行方式的调整和系统谐波源接入等都会影响电容器的正常运行。
并联电容器的故障现象包括电容器漏油、鼓肚、外壳闪络、熔断器熔断、瓷套管老化等。
并联电容器的故障都会伴随有放电现象发生。
PA140微机综合保护概论PA140系列综合微机保护测控装置(以下简称装置是南京因泰莱电器股份有限公司(INT针对对中国10KV以下电力系统进行广泛的调研,在总结具有丰富运行经验的PA100、PA100+、PA200系列产品基础上,采用国内外先进技术,独立研发的又一代全新产品,它是多方面技术的完美结合。
本系列装置采用计算机技术、电力自动化技术、通讯技术等多种高新技术,集保护、测量、控制、监测、通讯、事件记录、故障录波上传等多种功能于一体。
可就地安装在开关柜上或集中组屏,是构成变电站、发电厂厂用电综合自动化系统的理想智能终端装置。
PA140系列保护装置型号和主要应用范围如下:¾PA140-F1:10KV以下各种接地方式的馈线保护,可以根据要求采用单相、两相或三相过流保护和接地故障保护。
¾PA140-F2:10KV以下进线、馈出线分支的短路、接地、低电压及非电量保护等,同时也适用于厂用电等设备的保护。
¾PA140-C:10KV以下各种运行方式的电力电容器保护。
¾PA140-M:10KV以下各种运行方式的电动机保护。
¾PA140-V:10KV以下PT运行状况的监控。
一、PA140系列综合数字继电器的特点1.1、PA140系列综合数字继电器不仅拥有继电保护完整的保护功能,而且对所有测量量进行数字化的处理和计算,保证了继电保护的可靠性和安全性。
它彻底抛弃了旧式继电保护装置的体积大、二次接线繁琐的缺点,同时它还具有测量、电力系统自动化远方终端的功能。
1.2、友好的人机界面,大屏幕图形LCD显示器,全中文显示,信息量大,各种数据、参数、波形一览无遗。
1.3、具有高可靠性。
所有元件采用工业级CMOS芯片,在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性,具有极强的抗干扰能力。
1.4、事件顺序记录,直接使用汉字显示事件及保护动作信息,且掉电不丢失,累加记录。
1.5、故障录波上传功能,提供了分析事故的第一手资料。
10kV继电保护装置可靠性的检测分析随着经济的发展，生活水平的提高，10kv电路继电保护装置，是当前一种较为常见的电路保护设备。
结合10kv继电保护装置运行特征，开展了其运行中的可靠性检测，以及其日常保护功能研究，为企业10kv继电保护技术提升提供支持。
标签：10kV继电保护装置;可靠性;检测分析引言在当前的企业供电系统建设中，10kv电力设备是电力系统中常用组成部分。
因此做好10kv电路保护工作提高其安全稳定性，对于企业电力整体安全起着不可忽视的作用。
在电路安全保护中，继电保护装置是其重要的保护设施。
因此技术人员结合企业10kv线路特征以及当前继电保护装置技术特点，开展了10kv 继电保护装置运行可靠性研究。
10kV供电系统是电力系统的一部分，它能否安全、稳定、可靠的运行，不但直接关系到企业用电的畅通，而且涉及到电力系统能否安全正常的运行。
由于10kV系统中包含着一次系统和二次系统，又由于一次系统比较简单、更为直观，在考虑和设置上较为容易;而二次系统相对较为复杂，并且二次系统包括了大量的继电保护装置、自动装置和。
所谓继电保护装置就是在供电系统中用来对一次系统进行监视、测量、控制和保护，由继电器来组成的一套专门的自动装置。
为了确保10kV供电系统的正常运行，必须正确地设置继电保护装置。
1概述继电保护是电力系统安全稳定运行的重要保障，也是电力系统现代化发展的重要技术支撑。
继电保护是可以检测电力系统中发生的故障或异常情况，并发出报警信号，将故障部分隔离、切除的一种技术。
在实际使用时，必须正确区分被保护元件的运行状态，依据故障发生前后的电气物理量变化，判断故障发生在保护区内还是保护区外。
继电保护与自动化抓装置能够判断电力系统中的故障，及时采取有效措施，减少重大安全事故的发生，保障电力系统稳定安全运行。
继电保护与自动化装置在电力系统中表现出来的可靠性主要体现在选择性、灵敏性与速动性上。
选择性是指当供电系统出现故障时，继电保护与自动化装置直接选择切除故障点。
10kV继电保护装置可靠性的检测分析摘要：在现今电力系统发展中，继电保护系统具有重要的作用，并在现今我国电力事业不断发展的过程中具有了更大的工作量。
在继电保护运行中，会出现一定的不稳定情况，并因此对电网正常运行产生一定的影响。
对于该种情况，需要能够形成重视，在把握原因的基础上采取针对性措施进行解决。
鉴于此，本文对10kV继电保护装置可靠性的检测进行分析，以供参考。
关键词：电力系统；继电保护；智能化电力系统引言我们对电力系统继电保护不稳定原因及解决办法进行了一定的研究。
在未来电力系统继电保护工作开展中，即需要能够对该项工作引起重视，积极做好不稳定原因的分析，以此为基础不断优化工作方式方法，加强日常监管，在做好问题解决的基础上保障系统的高效运行。
1继电保护装置作用在电力系统当中，继电保护装置具有重要的作用。
具体来说，其意义体现在：第一，可靠性。
在电力保护装置运行中，如果发生故障问题，继电保护装置即需要能够对其进行及时、可靠的处理，以此实现故障危害的降低；第二，快速性。
当故障发生后，继电保护装置即需要能够及时进行动作。
这是因为当电力故障发生后，在时间延长的过程中，其危害性以及危害水平也将随之提升，只有及时进行故障处理，才能够将故障影响降至最低；第三，灵敏性。
即在故障处理中，要按照灵敏、快速的原则开展工作，保证将故障控制在准确的范围内，以此实现电力系统故障范围的科学控制。
2过程层继电保护的重要性迅速跳闸是该阶段最为重要的系统功能，该过程对于变电站母线、变压器以及输电电路等可以实现全方位保护。
在进行保护功能设定的时候应该做到的是将设备保护和系统保护体系的设定尽量简单。
当保护过程中所存在的波动比较的时候才能保证在实际运行的时候如果出现变化不会影响继电保护，这也是体现继电保护稳定性的方面之一。
但是在进行继电保护的时候一次设备较多，因此在保护方案设定的时候要将开关和其他必要硬件进行区分，将其进行独立保护。
3不稳定原因3.1软件原因在继电保护系统运行中，也不可缺少来自软件的支撑，通过软件方面的科学应用，才能够有效地优化整体保护性能。
基于数字式线路保护测控装置的10 kV开关柜r控制回路改进郭庆俊;牛俊萍;田智;乔美林;郭雨微【摘要】针对220 kV大路变电站10 kV开关柜远方就地操作把手外部指示和送至遥控回路的信号不对应的问题,通过对断路器遥控和遥信回路进行改进,将送至保护装置中的远方就地把手状态信号的弱电开入接点与10 kV开关柜遥控和遥信回路相关联,确保了远方就地操作把手状态信号在遥控回路和遥信回路的一致性,既便于监控,又提高了设备运行的可靠性.【期刊名称】《内蒙古电力技术》【年(卷),期】2018(036)001【总页数】3页(P86-88)【关键词】线路保护装置;远方就地把手;遥控回路接点;遥控回路;遥信功能【作者】郭庆俊;牛俊萍;田智;乔美林;郭雨微【作者单位】薛家湾供电局,内蒙古鄂尔多斯 010300;薛家湾供电局,内蒙古鄂尔多斯 010300;薛家湾供电局,内蒙古鄂尔多斯 010300;薛家湾供电局,内蒙古鄂尔多斯 010300;薛家湾供电局,内蒙古鄂尔多斯 010300【正文语种】中文【中图分类】TM774+.20 引言当前，综合自动化技术在变电站得到了广泛应用，随着变电站无人值守的推广应用，已逐步实现调度监控中心的运行人员通过调度自动化主站系统监控所辖变电站，但在实际运行中还存在着遥控不能执行或错误执行的问题[1]。
为了保证电力系统的安全、稳定、经济运行，调度监控中心必须及时掌握设备的运行情况，以便对发生的事故进行有效处理[2]。
本文针对现场工作中同一状态信号在遥控回路与遥信回路不统一的问题进行分析，并提出相应的解决措施，以适应当前的继电保护工作。
1 故障无法及时监测及原因分析1.1 故障概况薛家湾供电局220 kV大路变电站10 kVⅠ、Ⅱ母线所带出线均配置CSC-211数字式线路保护测控装置。
2015-10-19，运行人员通过后台监控系统操作某10 kV出线间隔时，操作失败，检查保护装置和后台监控系统，未发现有死机现象，再次进行遥控操作仍失败。
勤丰变电站10kV电容器电压保护整定方案探讨施蔚青1 ,谭太洋11云南电网公司楚雄供电局,云南省楚雄市(675000E-mail: swq021@摘要:勤丰变电站10 kV电容器组常发生熔断丝烧断而保护不动作的故障。
通过对原电压保护进行原理分析和计算分析,提出电容器电压保护定值整定的思路:增加不平衡电压保护的灵敏度;对过电压保护的整定值进行明确。
关键词:变电站;电容器;电压保护;整定计算1.引言勤丰变电站10kV电容器组常发生熔断丝烧断,有时甚至出现一次烧断多组电容器熔断丝的情况,甚至连放电线圈中性线也被烧断,但此时电容器保护却无任何反应。
提请上级部门进行调查分析,也找不到故障原因。
作为保护,应该以不变之二次,应对万变之一次,此为本文核心论点。
发生这些故障的原因是由于某相电容器组的某个内部电容器元件发生击穿、短路后,各相电容器组的容抗及电压分布不平衡,导致局部出现过电压,且其值超过其它完好元件的过电压运行数值上限(1.1Ue,Ue为电容器额定运行线电压,使这些完好元件在运行中不断发热,直至被热击穿、短路,并不断恶性循环,最后造成过电流,且电流值超过该组电容器熔断丝的额定电流值,使熔断丝烧断。
至于保护无反应,是因为此种电容器不平衡电压保护灵敏度整定过小所致[1]。
为此,本文对勤丰变电站10kV 电容器电压保护整定方案进行分析,并和实际运行效果做对比。
1.110kV电容器组接线及原定值配置情况勤丰变电站10kV母线接有无功补偿电容器2组,每组容量3 Mvar,型号BWF-11/ 3-100-1W,单星形不接地接线方式。
每相电容器容量1 Mvar,由10只100kvar的电容器并联组成。
相电抗值为5.838Ω。
电压保护原定值配置见表1。
保护名称 TV变比定值备注低电压保护 10kV/0.1kV 65V,0.5s 接母线TV,取线电压过电压保护 10kV/0.1kV 115V,60s 接母线TV,取线电压不平衡电压保护 10kV/0.1kV9V,1.0s接发电线圈TV,取开口三角电压2. 过电压保护整定值的选择文选[1]认为,原过电压保护取线电压,电压接点串联,保护只能对三相整体过电压有反应。
10KV电力电容器运行保护测控装置的研究摘要电力电容器作为电力系统中主要的无功补偿装置，其在电网中的有效应用可以起到提高电网功率因数，改善电网供电质量,降低电网损耗等作用。
但是电力系统运行过程中的一些不确定性因素使其在运行过程中不能正常工作，并且产生故障，这不仅仅影响电网的供电质量，而且影响整个电网的安全可靠运行。
因此，研究一种先进，可靠并且实用的电力电容器保护装置就显得尤为重要。
本文主要讨论了基于DSP技术的电力电容器微机保护测控装置，主要包括:电力电容器保护装置的基础性理论研究，电力电容器保护装置硬件和软件的设计以及技术上的实现。
基于对现有电力电容器微机保护装置的分析和对比，本论文对硬件和软件系统进行了模块化设计。
硬件部分主要包括：电源系统模块，模拟调理模块，开关量输入输出模块，人机接口模块和通讯电路模块。
在硬件的基础上，结合交流采样和傅立叶算法，本论文完成了主程序服务模块，中断服务子程序模块，键盘电压模拟量采集模块和通信模块等软件部分的设计。
关键词：电力电容器；微机保护；TMS320F2812；DSP。
THE RESEARCH ON CAPACITORPROTECTION DEVICEABSTRACTCapacitor as power compensation device can improve the power factor, better the power net quality, reduce the loss,and so all. But during the running, there always exists some unsure elements which will effect the c apacitor’s work and make some malfunctions ,this not only effects the power net quality but also endanger the whole power net’s safe running . So, it seems necessary to research out an advanced,dependable and practical capacitor protection device .This thesis mainly discusses the research on the Microcomputer protection device of capacitor based on DSP technology. It mainly includes: the reseach on the protection of power capacitor, the hardware design on the capacitor protection device and the research on how to realize the technology.Based on the synthetical analyzing and contrasting the capacitor protection device now available,combining with CPLD technology, this thesis designed the hardware and software system united .The hardware embraced:power system unit, mimic recuterate unit,swithed in and out unit,connection between computer and men unit,and the communication of electric circuit unit.Relayed on the design of the hardware and conbined with the AC stamping and Fourier algorithm this thesis completed the design of every software, including the main routine and the interrupt service routine,key interrupt service routine, communication interrupt service routine,A/D procedure and data in and out service routine.Keywords:power capacitor, TMS320F2812, microcomputer protection目录摘要 (I)目录 (III)第1章：绪论 (1)1.1本课题研究的意义 (1)1.2国内外电力电容器保护技术的发展 (2)1.3本课题所做的工作 (3)第2章：电力电容器保护的理论研究 (5)2.1电力电容器的故障分析及处理 (5)2.1.1 电力电容器发生故障的原因 (5)2.1.2 电力电容器发生故障的现象 (5)2.1.3 电力电容器的故障分析 (6)2.2电力电容器的保护功能及原理 (7)2.3电力电容器的保护装置及原理 (10)第3章：电力电容器微机保护装置的硬件设计 (12)3.1微机保护的CPU方案 (12)3.1.1 传统的MCU+PSD保护方案 (12)3.1.2 选取具有快速数据处理能力的数字信号处理器 (12)3.2本设计系统硬件结构图3-1： (13)3.3微机保护装置中的DSP芯片设计 (14)3.3.1 时钟电路设计 (14)3.3.2 复位电路设计 (14)3.3电源模块 (15)3.4模拟量采集模块 (16)3.5开关量输入模模块 (17)3.6开关量输出模块 (18)3.7看门狗电路 (18)3.8键盘、显示模块 (19)3.9通信模块 (21)第4章电力电容器微机保护装置的软件设计 (23)4.1常见微机保护交流采样算法 (23)4.2傅氏变换算法 (26)4.3采样频率自动跟踪 (28)4.4采样点数的选择： (29)4.5保护装置的软件设计 (30)第5章实验及调试 (33)5.1实验题目： (33)5.2试验目的： (33)5.3实验仪器及设备： (33)5.4实验步骤： (33)5.5实验数据及结果： (34)5.6实验心得： (35)第6章结论与展望 (36)致谢 (37)参考文献 (38)第1章：绪论本章论述了电力电容器保护装置技术的发展，主要内容包括国内外的发展方向，在此基础上提出了研究电力电容器保护的意义，以及本课题需要做的工作。
1.1 本课题研究的意义电力电容器作为电力系统中主要的无功补偿装置，其在电网中的有效应用可以起到提高电网功率因数，改善电网供电质量,降低电网损耗等作用。
但是电力系统运行过程中的一些不确定性因素使其在运行过程中存在内部故障和外部故障。
内部故障表现在电容器内部极板之间的绝缘介质如有薄弱环节，在高电压的作用下很容易发生过热，游离直到局部击穿与短路。
外部故障是指系统电压过高或过低，可能危及电容器安全运行。
往往会影响电力电容器的正常工作，使其产生故障，这不仅会影响电网的供电质量，也会危及整个电网的安全可靠运行。
传统的电力电容器运行保护装置虽然也可起到保护作用，但是由于可靠性低，功能少，灵敏度低而不能及时切断以排除故障，避免大型事故的发生。
针对上述情况，希望所设计的基于DSP技术的微机保护装置能够及时的将电容器从电力系统中快速,自动的切除,使其损坏程度减至最轻,保证电容器使用寿命，并且防止故障进一步扩大。
因此，研究一种先进、可靠、实用而又多功能，具有高灵敏度，高紧凑性和并且使用方便简洁而成本低廉的的电力电容器运行保护测控装置就显得尤为重要。
下图1-1为保护装置对现场并联电容器组保护示意图：UA UB UC图1-1并联电容器组保护示意图该装置具有电流速断、限时过流、过电压、欠电压、过负荷、零序电压/不平衡电压保护的功能。
1.2 国内外电力电容器保护技术的发展传统电力电容器的保护措施是基于电热原理和电磁原理，电流原理就是电流的热效益原理，当电流通过导体时就产生热量。
用热继电器实现的过载保护和用熔断器实现的短路保护就是电热原理的典型应用。
电磁原理就是电磁感应，当电流通过线圈时就产生磁场，而用欠压继电器或接触器实现的欠压，失压保护，用过电压继电器实现的过压保护以及用电流继电器实现的过流，欠流（磁）保护则是电磁原理的应用实例。
由于微机保护的不断发展，并有其与传统保护明显不同的特点，在电力电容器保护中得到不断的应用，同时新的电力电容器保护原理不断提出，其中简单，实用的电力电容器保护已经研制成功并获得应用。
相比较其它电力电容器保护原理，综合保护只需要通过采集电容器各序电流量，经过计算，判断保护动作与或，在理论上和应用上都有很大的价值【1】。
国外研制电力电容器保护装置较早，生产规模较大，种类齐全的应是韩国，美国，德国（都是电子型），如韩国三和技研株式会社的产品主要有交流，直流保护继电器，数显式智能型保护器，电压型保护器。
在微机保护硬件上，第一套以6809为基础的距离保护样机投入试运行，厉经8位，准16位，到现在16位处理器成为主角，32位处理器，DSP处理器跃上历史舞台，新技术，新器件不断涌现，如新型光学电压，电流互感器。
值得一提的是现在DSP的集成度越来越高，其中一些芯片集成了丰富的外部资源，比较有代表性的是TI公司的TMS320C/F24XX系列和AD公司的ADMC 系列芯片，特别适用于应用在工控，仪表领域，并有逐步取代传统微控制器的趋势，发展前景非常广阔。
当前硬件上的主要任务是通过积极采用成熟的新技术，新器件来提高保护装置的可靠性，通用性。
随着系统变电容量的增加，电容器及其装置正向着大容量、紧密型、高可靠性，并集控制和保护设备于一体的的电力电容器成套装置方向发展【2】。
1.3 本课题所做的工作本课题为基于DSP 技术的电力电容器运行保护测控装置的研究，主要做的工作如下（1）查阅大量文献资料，研究电力电容器的工作原理；（2）研究电容保护的工作原理，种类及功能；（3）研究电力电容器在运行过程中容易发生的故障以及发生故障的原因；（4）研究电力电容器保护装置的工作原理和采用的手段；（5）研究基于DSP技术的电力电容器运行保护测控装置的重要新理论；（6）研究基于DSP技术的电力电容器运行保护测控装置所具有的功能；（7）研究基于DSP技术的电力电容器运行保护测控装置所采用的技术手段；（9）研究算法，用Protel软件制图，软件的模块化设计；（10）试验，调试。
