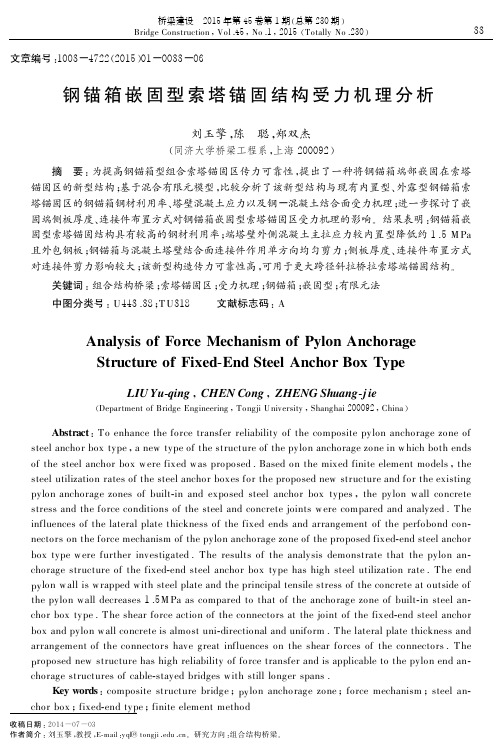

桥梁建设　２０１５年第４５卷第１期（总第２３０期）ＢｒｉｄｇｅＣｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏｌ．４５，Ｎｏ．１，２０１５（ＴｏｔａｌｌｙＮｏ．２３０）３３文章编号：１００３－４７２２（２０１５）０１－００３３－０６钢锚箱嵌固型索塔锚固结构受力机理分析刘玉擎，陈　聪，郑双杰（同济大学桥梁工程系，上海２０００９２）摘　要：为提高钢锚箱型组合索塔锚固区传力可靠性，提出了一种将钢锚箱端部嵌固在索塔锚固区的新型结构；基于混合有限元模型，比较分析了该新型结构与现有内置型、外露型钢锚箱索塔锚固区的钢锚箱钢材利用率、塔壁混凝土应力以及钢－混凝土结合面受力机理；进一步探讨了嵌固端侧板厚度、连接件布置方式对钢锚箱嵌固型索塔锚固区受力机理的影响。

结果表明：钢锚箱嵌固型索塔锚固结构具有较高的钢材利用率；端塔壁外侧混凝土主拉应力较内置型降低约１．５ＭＰａ且外包钢板；钢锚箱与混凝土塔壁结合面连接件作用单方向均匀剪力；侧板厚度、连接件布置方式对连接件剪力影响较大；该新型构造传力可靠性高，可用于更大跨径斜拉桥拉索塔端锚固结构。

关键词：组合结构桥梁；索塔锚固区；受力机理；钢锚箱；嵌固型；有限元法中图分类号：Ｕ４４３．３８；ＴＵ３１８文献标志码：ＡＡｎａｌｙｓｉｓｏｆＦｏｒｃｅＭｅｃｈａｎｉｓｍｏｆＰｙｌｏｎＡｎｃｈｏｒａｇｅＳｔｒｕｃｔｕｒｅｏｆＦｉｘｅｄ‐ＥｎｄＳｔｅｅｌＡｎｃｈｏｒＢｏｘＴｙｐｅＬＩＵＹｕ‐ｑｉｎｇ，ＣＨＥＮＣｏｎｇ，ＺＨＥＮＧＳｈｕａｎｇ‐ｊｉｅ（ＤｅｐａｒｔｍｅｎｔｏｆＢｒｉｄｇｅＥｎｇｉｎｅｅｒｉｎｇ，ＴｏｎｇｊｉＵｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ２０００９２，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｏｅｎｈａｎｃｅｔｈｅｆｏｒｃｅｔｒａｎｓｆｅｒｒｅｌｉａｂｉｌｉｔｙｏｆｔｈｅｃｏｍｐｏｓｉｔｅｐｙｌｏｎａｎｃｈｏｒａｇｅｚｏｎｅｏｆｓｔｅｅｌａｎｃｈｏｒｂｏｘｔｙｐｅ，ａｎｅｗｔｙｐｅｏｆｔｈｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅｐｙｌｏｎａｎｃｈｏｒａｇｅｚｏｎｅｉｎｗｈｉｃｈｂｏｔｈｅｎｄｓｏｆｔｈｅｓｔｅｅｌａｎｃｈｏｒｂｏｘｗｅｒｅｆｉｘｅｄｗａｓｐｒｏｐｏｓｅｄ．Ｂａｓｅｄｏｎｔｈｅｍｉｘｅｄｆｉｎｉｔｅｅｌｅｍｅｎｔｍｏｄｅｌｓ，ｔｈｅｓｔｅｅｌｕｔｉｌｉｚａｔｉｏｎｒａｔｅｓｏｆｔｈｅｓｔｅｅｌａｎｃｈｏｒｂｏｘｅｓｆｏｒｔｈｅｐｒｏｐｏｓｅｄｎｅｗｓｔｒｕｃｔｕｒｅａｎｄｆｏｒｔｈｅｅｘｉｓｔｉｎｇｐｙｌｏｎａｎｃｈｏｒａｇｅｚｏｎｅｓｏｆｂｕｉｌｔ‐ｉｎａｎｄｅｘｐｏｓｅｄｓｔｅｅｌａｎｃｈｏｒｂｏｘｔｙｐｅｓ，ｔｈｅｐｙｌｏｎｗａｌｌｃｏｎｃｒｅｔｅｓｔｒｅｓｓａｎｄｔｈｅｆｏｒｃｅｃｏｎｄｉｔｉｏｎｓｏｆｔｈｅｓｔｅｅｌａｎｄｃｏｎｃｒｅｔｅｊｏｉｎｔｓｗｅｒｅｃｏｍｐａｒｅｄａｎｄａｎａｌｙｚｅｄ．Ｔｈｅｉｎｆｌｕｅｎｃｅｓｏｆｔｈｅｌａｔｅｒａｌｐｌａｔｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｆｉｘｅｄｅｎｄｓａｎｄａｒｒａｎｇｅｍｅｎｔｏｆｔｈｅｐｅｒｆｏｂｏｎｄｃｏｎ‐ｎｅｃｔｏｒｓｏｎｔｈｅｆｏｒｃｅｍｅｃｈａｎｉｓｍｏｆｔｈｅｐｙｌｏｎａｎｃｈｏｒａｇｅｚｏｎｅｏｆｔｈｅｐｒｏｐｏｓｅｄｆｉｘｅｄ‐ｅｎｄｓｔｅｅｌａｎｃｈｏｒｂｏｘｔｙｐｅｗｅｒｅｆｕｒｔｈｅｒｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅｒｅｓｕｌｔｓｏｆｔｈｅａｎａｌｙｓｉｓｄｅｍｏｎｓｔｒａｔｅｔｈａｔｔｈｅｐｙｌｏｎａｎ‐ｃｈｏｒａｇｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅｆｉｘｅｄ‐ｅｎｄｓｔｅｅｌａｎｃｈｏｒｂｏｘｔｙｐｅｈａｓｈｉｇｈｓｔｅｅｌｕｔｉｌｉｚａｔｉｏｎｒａｔｅ．Ｔｈｅｅｎｄｐｙｌｏｎｗａｌｌｉｓｗｒａｐｐｅｄｗｉｔｈｓｔｅｅｌｐｌａｔｅａｎｄｔｈｅｐｒｉｎｃｉｐａｌｔｅｎｓｉｌｅｓｔｒｅｓｓｏｆｔｈｅｃｏｎｃｒｅｔｅａｔｏｕｔｓｉｄｅｏｆｔｈｅｐｙｌｏｎｗａｌｌｄｅｃｒｅａｓｅｓ１．５ＭＰａａｓｃｏｍｐａｒｅｄｔｏｔｈａｔｏｆｔｈｅａｎｃｈｏｒａｇｅｚｏｎｅｏｆｂｕｉｌｔ‐ｉｎｓｔｅｅｌａｎ‐ｃｈｏｒｂｏｘｔｙｐｅ．Ｔｈｅｓｈｅａｒｆｏｒｃｅａｃｔｉｏｎｏｆｔｈｅｃｏｎｎｅｃｔｏｒｓａｔｔｈｅｊｏｉｎｔｏｆｔｈｅｆｉｘｅｄ‐ｅｎｄｓｔｅｅｌａｎｃｈｏｒｂｏｘａｎｄｐｙｌｏｎｗａｌｌｃｏｎｃｒｅｔｅｉｓａｌｍｏｓｔｕｎｉ‐ｄｉｒｅｃｔｉｏｎａｌａｎｄｕｎｉｆｏｒｍ．Ｔｈｅｌａｔｅｒａｌｐｌａｔｅｔｈｉｃｋｎｅｓｓａｎｄａｒｒａｎｇｅｍｅｎｔｏｆｔｈｅｃｏｎｎｅｃｔｏｒｓｈａｖｅｇｒｅａｔｉｎｆｌｕｅｎｃｅｓｏｎｔｈｅｓｈｅａｒｆｏｒｃｅｓｏｆｔｈｅｃｏｎｎｅｃｔｏｒｓ．Ｔｈｅｐｒｏｐｏｓｅｄｎｅｗｓｔｒｕｃｔｕｒｅｈａｓｈｉｇｈｒｅｌｉａｂｉｌｉｔｙｏｆｆｏｒｃｅｔｒａｎｓｆｅｒａｎｄｉｓａｐｐｌｉｃａｂｌｅｔｏｔｈｅｐｙｌｏｎｅｎｄａｎ‐ｃｈｏｒａｇｅｓｔｒｕｃｔｕｒｅｓｏｆｃａｂｌｅ‐ｓｔａｙｅｄｂｒｉｄｇｅｓｗｉｔｈｓｔｉｌｌｌｏｎｇｅｒｓｐａｎｓ．Ｋｅｙｗｏｒｄｓ：ｃｏｍｐｏｓｉｔｅｓｔｒｕｃｔｕｒｅｂｒｉｄｇｅ；ｐｙｌｏｎａｎｃｈｏｒａｇｅｚｏｎｅ；ｆｏｒｃｅｍｅｃｈａｎｉｓｍ；ｓｔｅｅｌａｎ‐ｃｈｏｒｂｏｘ；ｆｉｘｅｄ‐ｅｎｄｔｙｐｅ；ｆｉｎｉｔｅｅｌｅｍｅｎｔｍｅｔｈｏｄ收稿日期：２０１４－０７－０３作者简介：刘玉擎，教授，Ｅ‐ｍａｉｌ：ｙｑｌ＠ｔｏｎｇｊｉ．ｅｄｕ．ｃｎ。
