干式球磨机

膨润土球磨机工作原理膨润土球磨机是一种常见的球磨设备，主要用于研磨陶瓷、瓷器、玻璃、颜料、涂料、化肥、火山灰等材料，适用于干式及湿式磨损。

其工作原理是将需要研磨的膨润土或其他材料放入球磨机中，通过高速旋转的钢球和球磨筒内壁的摩擦和冲击作用，将其磨碎成所需的细度粉末。

膨润土球磨机分为干式球磨机和湿式球磨机两种，其工作原理略有不同。

干式球磨机主要由进料装置、空气灰尘过滤器、出料装置、旋转部分、电机、电器控制柜等组成。

工作时，将物料通过进料装置送入球磨筒中，同时启动电机，将钢球装入球磨筒内。

在球磨过程中，物料和钢球不断地受到撞击、摩擦和磨损，从而将物料磨成需要的细度和形状，最终通过出料装置排出。

干式球磨机的主要优点是结构简单，维修方便，能够高效地研磨大批量的物料。

但由于干式磨损会产生大量的灰尘，需要加装空气灰尘过滤器以确保环境卫生。

湿式球磨机主要由进料装置、出料装置、旋转部分、电机、电器控制柜等组成。

与干式球磨机不同的是，湿式球磨机在磨损过程中需要加入一定量的水或其他液体以降低物料表面的摩擦，减少物料的磨损、熔融和结块等现象，从而达到更好的磨损效果。

在湿式球磨机中，物料和钢球通过进料装置送入球磨筒中，同时加入足量的水或其他液体，以减少磨损。

球磨过程中不断加水以保持一定的湿度，防止粉末团团而成，最终通过出料装置排出。

湿式球磨机的主要优点是研磨效率高，能够研磨出较为细密的粉末，适用于需要细磨的物料，同时湿式球磨机的磨损也相对较少，不会像干式磨损一样产生大量的灰尘。

总之，膨润土球磨机是一种非常实用的磨损设备，可以有效地将各种材料磨成所需的粉末，适用于多种物料的研磨需求，具有广泛的应用前景。

球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。

它通过回转的筒体内装有钢球或者其他研磨介质，对物料进行高效的研磨和混合。

下面将详细介绍球磨机的工作原理。

1. 设备结构球磨机主要由进料装置、排料装置、旋转部份、传动部份和机电等组成。

进料装置将物料送入筒体内，排料装置将研磨好的物料从筒体中排出。

旋转部份由筒体和固定在筒体两端的轴承组成，轴承支撑着筒体的回转运动。

传动部份由机电、减速器、齿轮和皮带组成，通过机电带动筒体的旋转。

2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和混合阶段。

研磨阶段：当球磨机开始运转时，机电带动筒体旋转。

物料经过进料装置进入筒体内，同时钢球也随着筒体的旋转被抛向筒体内壁。

由于离心力的作用，钢球会在筒体内壁上形成一层连续的圆弧形运动轨迹。

物料与钢球之间产生相互撞击和磨擦，使物料逐渐被研磨细化。

同时，由于筒体的旋转，物料也会在筒体内不断地上升和下降，从而实现了物料的混合和研磨。

混合阶段：在研磨阶段结束后，物料已经达到了一定的细度要求。

此时，球磨机会继续旋转，但再也不添加新的物料。

旋转的筒体味使物料不断地上升和下降，从而实现了物料的混合。

这个过程通常称为“混研”阶段，目的是进一步提高物料的均匀性。

3. 特点和优势球磨机具有以下特点和优势：(1) 高效研磨：球磨机通过钢球的撞击和磨擦作用，可以将物料研磨成所需的细度。

研磨效率高，能耗低。

(2) 宽适应性：球磨机可以适应多种物料的研磨要求，包括干式研磨和湿式研磨。

(3) 研磨均匀性好：球磨机通过筒体的旋转和钢球的撞击，可以使物料得到充分的混合，提高研磨均匀性。

(4) 操作简便：球磨机的操作相对简单，只需控制进料量和筒体的旋转速度即可。

(5) 维护方便：球磨机的维护相对容易，主要包括定期检查和更换磨损的零部件。

4. 应用领域球磨机广泛应用于矿山、冶金、化工、建材等行业。

具体应用包括矿石研磨、水泥研磨、陶瓷研磨、化工原料研磨等。

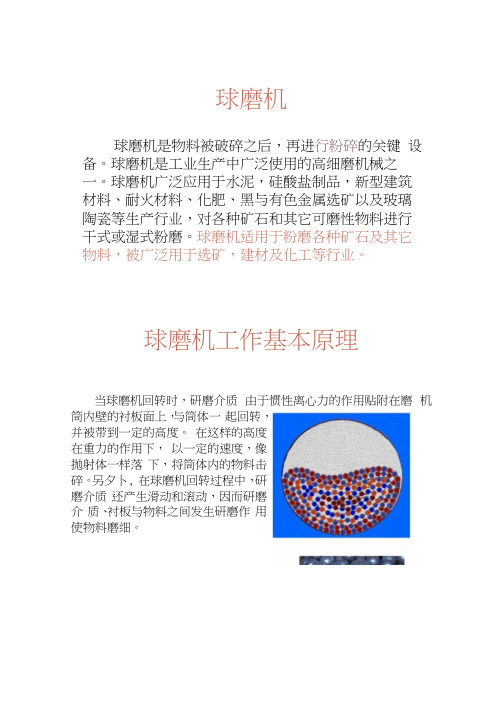

球磨机球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一。

球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业。

球磨机工作基本原理当球磨机回转时，研磨介质由于惯性离心力的作用贴附在磨机筒内壁的衬板面上，与筒体一起回转，并被带到一定的高度。

在这样的高度在重力的作用下，以一定的速度，像抛射体一样落下，将筒体内的物料击碎。

另夕卜, 在球磨机回转过程中，研磨介质还产生滑动和滚动，因而研磨介质、衬板与物料之间发生研磨作用使物料磨细。

要求：1、草图与弯矩扭矩图务必对应，画在一张纸上（粘贴加长纸）。

2、各段轴的直径、长度表述，参见书中例题格式。

二、球磨机的总体设计• 1•球磨机的基本参数（见《教材下》P345-346 ）1）研磨介质的合理载量GoG, = 0.14 G o式中：G1：研磨物料（kg）,已知条件可知G1=20kg；G o：研磨介质（钢球）的合理装载星（kg） oG o = G, /0.14 =2）计算罐体体积VG ° = V 沖式中：V：罐体容积（m3）Y :研磨介质（钢球）的比重，Y取4800kg/m3q> :研磨介质的填充系数，对于干式球磨机cp取0.3。

V = G0/（y（p ）=3)计算罐体内径D7[7V = —X D X L4式中：D：球磨机内径(m)；L：球磨罐长度，L取1.2D (m)4)计算球磨机有利工作转速n2n2 = 37.2/ (r / min)n2 =球磨机转速对粉磨工作的影响当筒体转速过低时（图a）,筒体不能将研磨体带到一定的高度，冲击物料的作用很小。

反之，若筒体的转速过大（图c）,研磨体在其惯性离心力的作用下贴附在筒体上，与筒体一起作圆周运动，也根本起不到对物料的冲击作用。

展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一。

其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。

物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。

粉状物通过卸料箅板排出，完成粉磨作业。

筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。

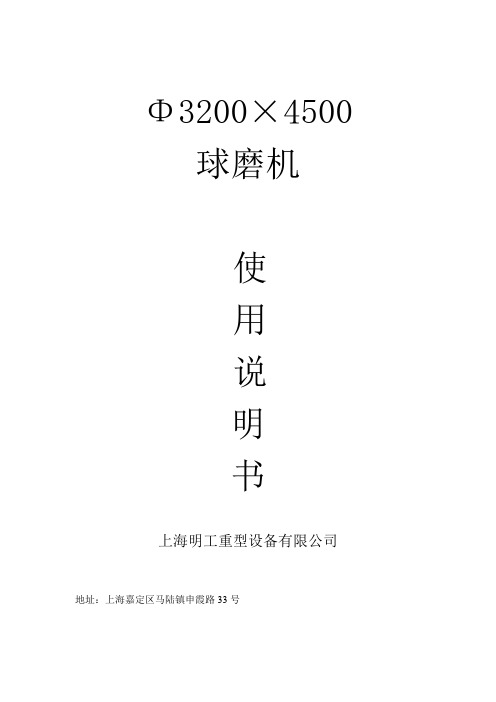

Φ3200×4500球磨机使用说明书上海明工重型设备有限公司地址：上海嘉定区马陆镇申霞路33号目录一、概述二、性能三、主要结构及工作原理四、安装要求五、试车、使用和维修保养六、易损件明细七、地基图一、概述本机主要用于选矿、陶瓷、化工、水泥等行业，有干、湿两种。

近年来新开发出来轴承传动节能球磨机，节约能源25-30%。

球磨机的主要部件都是一个缓慢旋转的筒体，筒体内装有磨碎介质，由于球磨机结构简单坚固、操作可靠、维护管理简单、能长期连续运转、对物料适应性强、破碎比大（可达到300以上）和生产能力大，所以能满足现代化大规模工业生产的需要。

二、性能规格型号Φ3200×4500球磨机进料粒度 0-25mm出料粒度 0.074-0.4mm电动机型号 YR560-8 800KW频率 50Hz电压 6KV筒体转速 18.4r/min充填率 27%减速机型号及速比 JDX71-6.3-NO.102 i=6.3 外形尺寸 12100X6770X4660三、主要结构及工作原理1、主要结构本机为边缘传动,中心卸料,开流式球磨机。

主要由圆柱形筒体、进、出料装置、中空轴、主轴承、传动小齿轮、大齿圈、减速机、电动机等部件组成。

○1回转部分（筒体）回转部分是由钢板卷制焊接而成的筒体，两端用螺栓分别与进、出料、中空轴相连接，并水平地支撑在两个调心轴承上。

进出料中筒内装有进出料螺旋。

筒体的回转由电动机、减速机、小齿轮、通过固定在筒体一端的大齿圈来实现的。

筒体的内部设有衬板，它既可以保护筒体，又可以把球带到适宜的高度，以提高粉磨效率。

筒体上设有人孔门，用于装卸磨体、修理更换筒体内部的零件之用。

○2进、出料装置进料装置主要用于进料和添加钢球；出料装置用于输出成品物料及磨损的钢球、硬物等。

○3支撑装置主轴承支撑着回转部分、磨球、物料等全部质量，是保证磨机正常运转的主要部件之一。

主轴承能自动调心，以适应制造、安装的误差。

球磨干法和湿法咱们聊聊球磨这事儿，特别是干法和湿法这两种方式，简直就像是厨艺里的清蒸与红烧，各有各的风味，各有各的门道。

先说干法球磨，这就像是北方的汉子，直接、爽快。

你想象一下，一堆物料在球磨机里，没有水的参与，全靠钢球或者陶瓷球在那里“乒乒乓乓”地撞击、研磨。

物料在里头翻滚、挤压，就像是大漠里的沙子，被风无情地雕琢，最后变成了细腻均匀的粉末。

这干法的好处就是效率高，没有水分干扰，物料间的摩擦更直接，粉末的粒度也更容易控制。

不过呢，它也有个小缺点，就是粉尘问题。

就像刮风天里的土，一不小心就弄得到处都是，得小心防护。

1.1 在材料制备上，干法球磨特别适用于那些对水敏感的物料，比如一些遇水会变质或者反应的化学品。

这样一来，既能保证物料的纯净度，又能避免不必要的麻烦。

1.2 再来说说设备维护，干法球磨机相对来说比较简单。

因为少了水的参与，机器内部的腐蚀和磨损就小多了。

这就像咱们家里的铁锅，干烧肯定比湿烧更耐用，对吧？接下来，咱们聊聊湿法球磨，这就像是江南水乡的女子，温婉、细腻。

湿法球磨里，物料是泡在水或者其他溶剂里的，钢球或者陶瓷球在里头就像是在泥潭里打滚，虽然速度慢了点，但研磨得更均匀，更细腻。

这就像是泡茶，水温和时间都得恰到好处，才能泡出一壶好茶。

湿法的好处就是研磨效率高，而且粉末的粒度分布更窄，质量更稳定。

当然啦，它也有个小缺点，就是得处理废水。

这就像洗衣服，洗完了得把脏水倒掉，不然家里就乱套了。

2.1 湿法球磨在材料制备上，特别适合那些需要高分散性的物料。

比如一些颜料、涂料，用湿法研磨出来，颜色更鲜艳，光泽度更好。

2.2 在环保方面，湿法球磨也有一定的优势。

虽然得处理废水，但相对来说，废水的处理要比粉尘的收集和处理简单多了。

这就像咱们家里的垃圾，湿垃圾总比干垃圾好处理吧？2.3 湿法球磨还有个好处，就是能减少物料的氧化。

因为物料是泡在溶剂里的，氧气接触得少了，氧化反应也就减少了。

这就像咱们吃水果，放在水里泡一会儿，氧化反应就慢了，水果看起来更新鲜。

电厂球磨机的工作原理
干式磨矿是指通过干燥的空气流动将矿石从喂料管中送入球磨机的磨仓中。

在磨仓内部，有多个研磨介质和矿石一起旋转。

当矿石与磨介质接触时，由于惯性作用和重力影响，矿石与磨介质之间会发生碰撞和磨擦。

这些碰撞和磨擦将矿石从较大的颗粒粉碎成更小的颗粒。

通过空气流动，粉碎后的矿石颗粒随着空气从球磨机的排料挡板排出。

而磨碎后的矿石粉末则通过风扇从排气管排出。

湿式磨矿是指将矿石和水一起送入球磨机的磨仓中。

在湿式磨矿中，水起着润滑和冷却矿石的作用。

矿石与水通过喂料管进入磨仓后，矿石和水会与磨介质一起旋转。

同样，由于惯性作用和重力影响，矿石与磨介质之间会发生碰撞和磨擦，将矿石从较大的颗粒粉碎成更小的颗粒。

与干式磨矿不同的是，湿式磨矿中的水会起到冷却研磨介质和矿石的作用，防止过度磨损。

磨碎后的矿石颗粒与水混合成矿浆，通过球磨机排料挡板的排料管排出。

无论是干式磨矿还是湿式磨矿，矿石的粉碎效果主要取决于磨仓中研磨介质和矿石的旋转速度、磨介质和矿石的装载比例、磨介质和磨仓内的摩擦系数等因素。

通常情况下，球磨机会根据母矿的硬度、矿石的大小和产量等要素进行调整，以达到最佳的磨碎效果。

总之，电厂球磨机通过旋转磨介质与矿石之间的相互碰撞和磨擦来实现矿石粉碎。

它是电厂矿石处理过程中不可或缺的设备之一，其磨矿方法可以根据实际需求选择干式或湿式磨矿。

通过调节磨介质和矿石的旋转速度、装载比例和摩擦系数等参数，可以优化矿石的磨碎效果，达到所需的细粉末的产出。

球磨机分类
球磨机是一种用于磨细物料的机械设备，广泛应用于矿山、水泥、建材、化工等行业。

根据其结构和工作方式的不同，可以将球磨机分为多种类型。

一、按照结构分类：
1. 滚筒式球磨机：由水平转动的筒体、内衬耐磨板、进出料口、传动装置组成。

2. 球磨机分级设备：在滚筒式球磨机的基础上增加了分级筛，可同时进行磨细和分级作业。

3. 球磨机垂直式：由立式转动的筒体、内衬耐磨板、进出料口、传动装置组成。

二、按照用途分类：
1. 干式球磨机：适用于磨制干燥物料，如硅灰石、石英砂、水泥熟料等。

2. 湿式球磨机：适用于磨制悬浮在水中的物料，如粘土、矿石、陶瓷原料等。

3. 气流球磨机：利用气流将物料送入磨机磨制，适用于研磨轻质物料，如膨胀珍珠岩、黄沙等。

4. 多功能球磨机：具有多种功能，如磨细、混合、干燥等，适用于多种物料的加工。

以上是球磨机的分类介绍，不同类型适用于不同的物料和加工要求。

在使用球磨机时，应根据实际情况选择合适的类型和工艺参数，
以达到最佳磨制效果。

湿式球磨机和干式球磨机的区别是什么？
一、球磨机介绍
球磨机是物料被破碎之后，再进行粉碎的关键设备。

它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

二、湿式球磨机和干式球磨机区别
1.湿式球磨机指对原料加湿后进行研磨；主要用于选矿、化工和陶瓷等行业；湿磨机主要工作原理是电机通过减速装置驱动筒体回转，筒体仙的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用，便产生抛落和泄落，矿石在冲击和研磨作用下逐步被粉碎。

被粉碎的矿石经排料部分排出筒外。

排出的矿物在螺旋分级机中经分级合格产品后，粗砂通过联合进料器再回到球磨机内继续粉磨。

供料机连续均匀地喂料，矿石经联合进料器连续均匀地进入球磨机，被磨碎的物料源源不断地从球磨机中排出。

球磨机是可以每天24小时工作的粉磨设备。

2.干式球磨机主要是对块状或粉末状原料进行研磨，主要用于耐火材料、化肥、水泥和玻璃等行业。

干式球磨机其工作原理是：本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。

物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产出离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。

粉状物通过卸料箅板排出，完成粉磨作业。

球磨机用途，球磨机使用范围，球磨机用途和使用范围球磨机是物料被破碎之后，再进行粉碎的关键设备。

它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

图一：格子型球磨机试运转：球磨机安装完成，经检验合格，即可进行空车试运转。

球磨机的试运转应由熟练的球磨机操作工负责进行，并严格遵守球磨机安全操作规程。

（一）空运转的连续运转时间不少于12-24小时，运转中发现问题应及时解决。

（二）空运转试机正常即可进行负荷试运转。

负荷试运转应分阶段进行。

负荷运转中应视排料情况进行喂料，避免钢球和筒体衬板不必要的磨失和损坏。

1、加入适当物料和1/3数量的钢球（最大装球量参看球磨机总图）试运转12-24小时。

2、加入至2/3数量的钢球运转24-48小时。

3、根据球磨机排料情况，合格产品的产量，参照同类选矿厂球磨机的实际装球量，确定本台球磨机的合理装球量，进行步少于72小时的试运转。

（三）上述负荷量的增加和试运转时间的长短，以大小齿轮和减速机齿轮的跑合情况（温升、噪音、齿面接触等）为依据进行确定。

在齿面接触精度没有达到设计要求前，不得满负荷运转。

（四）试运转中冷却、润滑系统应工作正常。

主轴承、传动轴承、减速机温度应正常。

（五）装入2/3数量的钢球试运转24-48小时后，应检查并再次拧紧全部螺栓。

（六）试运转工作要认真做好各项记录。

球磨机主要用于陶瓷原料的混合、研磨，是生产各类陶瓷产品的必需设备。

该机采用自耦减压启动，降低起动电流，其结构分为整体式和独立式。

采用三角带传动，单级或双级减速，配有装卸独立小功率电机。

本产品具有投资少，较同类产品节能省电，结构新颖、操作简便、使用安全、性能稳定可靠等特点，是陶瓷生产业的最佳伙伴。

图二：溢流型球磨机球磨机功能介绍球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式球磨机和湿式球磨机两种磨矿方式。
