球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项球磨机是选矿过程中不可少的磨矿设备,任何矿物的选别都离不开磨矿,所以球磨机在生产线上的作用不言而喻。
目前市面上生产球磨机的厂家有很多,各式球磨机种类繁多、功能多样,因此用户有时在面对选择时会眼花缭乱,不知道怎么选择。
一般,企业在进行球磨机选用时,必须综合考虑,磨料要求、生产环境、能耗情况、物料性质等因素,最终选出最适合其使用要求的球磨机。
目前,其分类方法也有多种。
本文介绍六种不同的球磨机分类方式,以及各种球磨机适用的范围,方便您进行选择。
按筒体的形状分类(按长度与直径之比)1、短筒球磨机:筒体长度L小于筒体直径D的2倍,即L≤2D的球磨机为短筒球磨机,其通常为单仓结构,主要用于粗磨作业或一级磨作业,其作业效率较高,可以实现2-3台球磨机同时串联使用,其使用范围较广。
2、中长筒球磨机:筒体长度L=3D时为中长球磨机。
3、长筒球磨机:筒体长度L≥4D时为长球磨机。
其一般分为2-4个仓。
按磨机装入的研磨介质形状分类1、钢球球磨机内装入的研磨介质主要为钢段或钢球,此类磨机的研磨力度较大,且结构轻便,转速平稳。
2、棒磨机主要用于钢棒介质的研磨,钢棒的直径多在50-100mm之间,研磨时间较长。
棒磨机的仓数一般为两到四个不等,且各仓装入的研磨介质存在一定差异。
为保证其研磨的效果,工作人员会将圆柱形的钢棒放在第一个仓内,而将钢球或钢段放在其他几个仓内。
3、砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采用瓷料或花岗岩作为衬板,被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
按卸料方式进行分类1、尾卸式磨机:尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时,工作人员从入口端将磨料喂入,再由另一端将其卸出。
2、中卸式磨机:中卸式磨机的入口在两端,出口在磨机中部。
工作人员通常从两端喂入磨料,再由筒体中部卸出。
按排矿方式进行分类1、溢流型:通过中空轴排矿。
球磨机种类:球磨机类型:节能球磨机,水泥球磨机,高能球磨机,小型球磨机,圆锥球磨机,钢渣球磨机,铁粉球磨机,湿式球磨机,干式球磨机,卧式球磨机,球磨机钢球,球磨机衬板,矿石球磨机等各类型各型号球磨机。
球磨机型号和种类众多,企业选择正确的设备才能在生产中发挥高效作用。
今天小编为您介绍下200目球磨机的知识,200目球磨机有哪些型号和它的一些基本参数。
要问200目球磨机有哪些型号?基本上来说,各个型号的球磨机设备都可达到该生产标准,其出料方式可分为干、湿两种,出料粒度均匀,矿粉(浆)杂质含量低,有运行平稳、工作可靠、故障率低、寿命长、高产高效等特点。
那么200目球磨机型号有哪些?分别配多大功率的电机呢?市场价是多少钱?本文分别为您介绍。
企业要想设备选的好,在生产中发挥高效益生产,对设备的型号参数了解不能少要想设备选的好,用户一定要对其型号参数有一定了解,至少对常用几款200目球磨机型号有深入了解:Ф1.83×4.5m磨机筒体转速25.4r/min,装球量15t,进料粒度≤25mm,产量4.5-12t/h,总重量38t;Ф2.1×4.5m磨机筒体转速23.7r/min,装球量24t,进料粒度≤25mm,产量8-43t/h,总重量56t;Ф2.2×7.5m磨机筒体转速21.7r/min,装球量35t,进料粒度≤25mm,产量15-30t/h,总重量64.8t。
设备运行的好稳定,设备才能生产高度,那么设备的电机功率必须要清楚。
俗话说的好:有多大本事,使多大劲儿。
200目球磨机的产量高低主要依赖于其型号,以及电机的配置等。
型号、产量一定,其配用的电机功率就要跟的上,不能有“又要马儿跑,又要马儿不吃草”这种心理,要求产能高,那么设备配置的电机功率就一定要更高。
下面是几款常用型号球磨机选配的电机功率详情:Ф1.83×4.5m球磨机电机功率:155Kw;Ф2.1×4.5m球磨机电机功率:245Kw;Ф2.2×7.5m球磨机电机功率:380Kw;河南豫晖机械厂家可向各冶金、化工矿山企业提供不同规格和类型的球磨机设备。
球磨机规格1. 球磨机简介球磨机是一种用于对物料进行粉碎的设备,可广泛应用于矿山、选矿厂、水泥厂、化工厂等工业领域。
球磨机通过回转筒内的钢球对物料进行撞击和磨擦,从而将物料粉碎成所需的粒度。
2. 球磨机的工作原理球磨机由进料装置、排料装置、转筒、驱动装置、电气控制等组成。
物料通过进料装置进入球磨机的转筒内,转筒开始旋转,钢球也随之旋转并与物料发生碰撞和磨擦。
随着物料的粉碎,粉末会通过排料装置从球磨机中排出。
3. 球磨机规格根据不同的应用需求,球磨机的规格也有所差异。
以下是一些常见的球磨机规格参数:•转筒直径(mm):常见的球磨机转筒直径从 900mm 到 3000mm 不等。
转筒直径会直接影响球磨机的处理能力,一般而言,直径越大,处理能力越大。
•转筒长度(mm):通常的转筒长度在 1500mm 到 8000mm 之间。
转筒的长度也会影响球磨机的处理能力,长度越长,处理能力越大。
•转筒转速(r/min):转筒的转速会直接影响物料在球磨机中的停留时间,从而影响粉碎效果。
常见的转速范围为 26 到 38 转/分钟。
•磨料介质:球磨机的磨料介质主要为钢球,不同规格和材质的钢球可以适应不同的物料和粉碎要求。
•驱动功率(kW):球磨机的驱动装置通常是电机。
根据球磨机的规格和工作条件,驱动功率一般在几十 kW 到几百 kW 之间。
•生产能力(t/h):球磨机的生产能力取决于多个因素,包括转筒直径、转筒长度、转筒转速等。
不同规格的球磨机的生产能力也会有所差异,一般而言,生产能力在几吨到几百吨每小时。
4. 球磨机的应用领域球磨机是一种常见的粉碎设备,在多个工业领域得到广泛应用。
以下是一些常见的应用领域:•矿山工业:球磨机可用于矿山中对矿石进行粉碎,常用于选矿厂的磨矿工艺中。
•水泥工业:在水泥生产线中,球磨机常用于对水泥熟料进行粉磨,从而得到所需的水泥产品。
•化工工业:球磨机可用于粉碎化学原料和其他化工物料,常用于化工厂的生产过程中。
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定,在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多,除了物料的性质(粒度、硬度、密度、温度和湿度)、欲磨细程度(产品粒度)、加料均匀程度和磨机内研磨体装载程度外,还与磨机结构形式(磨机筒体长度与直径比、仓数、隔仓板和衬板的形状)等有关。
因此,从理论上确定磨机的生产能力是比较困难的,通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm(—200目)级别的粉矿量进行计算。
式中V ———磨机有效容积,m3;G2———产品中小于0.074mm 的物料占总物料的百分数,%;G1———给矿中小于0.074mm 的物料占总物料的百分数,%;q,m———按新生成级别(0.074mm)试算的单位生产能力,t/(3m·h)。
q,m值由试验确定,或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时,可用式(1-3)计算:式中q m———磨机在生产或实验时,按新生成-0.074mm级别计算的实际生产能力,t/(m3·h);式中D i1———需要计算选磨机直径,m;D i1———标准磨机直径,m;K,4———磨机给料粒度和产品粒度系数,G3 G4———分别为新设计的和参数已有的或实验磨机(给矿粒度或产品粒度按新生成-0.074mm级别计算)的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算,若无实际资料,可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级<2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 >10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算(1)按经验公式计算功率:式中G,———装入的介质和物料量,t ;D m———磨机筒体有效内径,m;K,5———研磨介质系数,查表1-9。
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定,在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多,除了物料的性质(粒度、硬度、密度、温度和湿度)、欲磨细程度(产品粒度)、加料均匀程度和磨机内研磨体装载程度外,还与磨机结构形式(磨机筒体长度与直径比、仓数、隔仓板和衬板的形状)等有关。
因此,从理论上确定磨机的生产能力是比较困难的,通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm(—200目)级别的粉矿量进行计算。
式中V ———磨机有效容积,m3;G2———产品中小于0.074mm 的物料占总物料的百分数,%;G1———给矿中小于0.074mm 的物料占总物料的百分数,%;q,m———按新生成级别(0.074mm)试算的单位生产能力,t/(3m·h)。
q,m值由试验确定,或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时,可用式(1-3)计算:式中q m———磨机在生产或实验时,按新生成-0.074mm级别计算的实际生产能力,t/(m3·h);式中D i1———需要计算选磨机直径,m;D i1———标准磨机直径,m;K,4———磨机给料粒度和产品粒度系数,G3 G4———分别为新设计的和参数已有的或实验磨机(给矿粒度或产品粒度按新生成-0.074mm级别计算)的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算,若无实际资料,可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级<2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 >10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算(1)按经验公式计算功率:式中G,———装入的介质和物料量,t ;D m———磨机筒体有效内径,m;K,5———研磨介质系数,查表1-9。

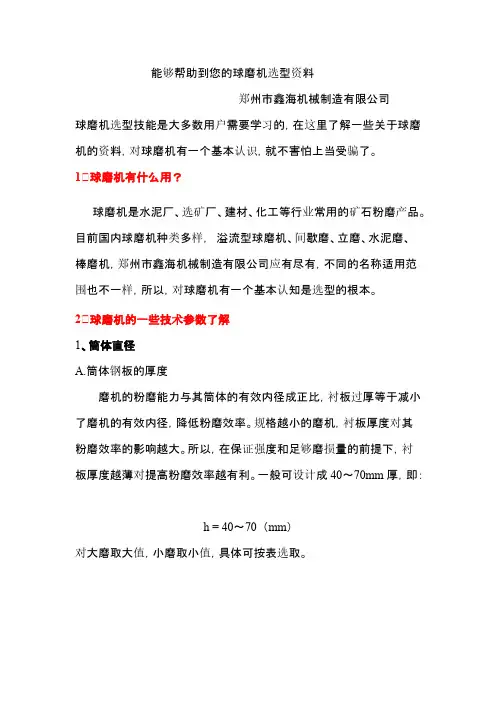

能够帮助到您的球磨机选型资料郑州市鑫海机械制造有限公司球磨机选型技能是大多数用户需要学习的,在这里了解一些关于球磨机的资料,对球磨机有一个基本认识,就不害怕上当受骗了。
1、球磨机有什么用?球磨机是水泥厂、选矿厂、建材、化工等行业常用的矿石粉磨产品。
目前国内球磨机种类多样,溢流型球磨机、间歇磨、立磨、水泥磨、棒磨机,郑州市鑫海机械制造有限公司应有尽有,不同的名称适用范围也不一样,所以,对球磨机有一个基本认知是选型的根本。

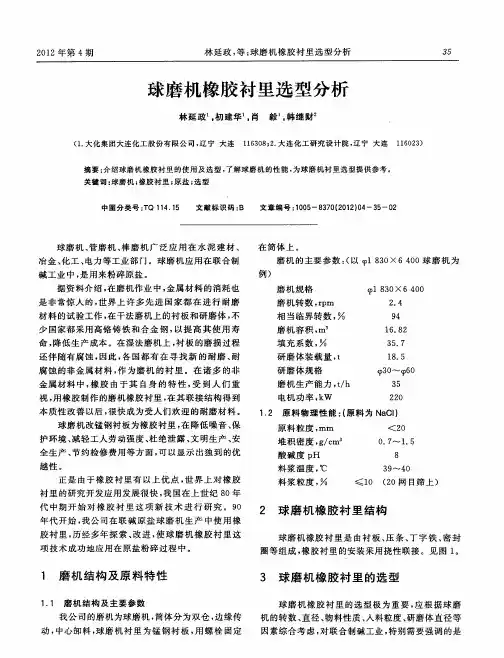

2、球磨机的一些技术参数了解1、筒体直径A.筒体钢板的厚度磨机的粉磨能力与其筒体的有效内径成正比,衬板过厚等于减小了磨机的有效内径,降低粉磨效率。
规格越小的磨机,衬板厚度对其粉磨效率的影响越大。
所以,在保证强度和足够磨损量的前提下,衬板厚度越薄对提高粉磨效率越有利。
一般可设计成40~70mm厚,即:h = 40~70 (mm)对大磨取大值,小磨取小值,具体可按表选取。
a.装备简单,价格便宜;b.有足够的启动转矩,可以直接启动磨机,其启动转矩可以通过接入转子绕组的串联电阻来控制;c.启动电流小,一般可控制在≤1.5, 为电动机的额定电流,故对H I H I 电网中其它设备正常运行影响较小;d.启动操作方便。
缺点:功率因素较低且滞后。
电网存在着大量的无功功率,损耗很大。
异步电动机的功率因素与额定转速有关,随转速的增加,其提高。
COS B.同步电动机优点:a. 系统装备简单,布置紧凑,启动平稳,操作方便可靠;b.功率因素超前且功率因素提高,提高用电系统的经济性。
缺点:a.设备昂贵,比较大,用铜量较大;b.维护检修复杂,电机安装精度要求高。
C.感应同步电动机启动转矩大,启动电流小;运转时是同步电动机,功率因素超前;恒速运转,制造较为复杂,价格昂贵。
D.低速变频同步环形马达传动系统简单,可通过变频调速系统实现磨机快速调整,但结构和电器设备复杂昂贵,投资高且安装精度要求高。
综合上述四种电机的优缺点,考虑到满足有足够的启动转矩可以直接启动磨机,求得装备简单,经济合理,决定选用异步电动机。
球磨机厂家为你介绍球磨机类型及选型技巧球磨机被广泛用于电力、化工、矿山、水泥等各个需要磨粉的作业中,尤其在矿山行业应用更为广泛。
目前,市场上的球磨机种类多种多样,功能各有不一,且价格也各有不一。
企业在购买或者挑选球磨机时,面对眼花缭乱的球磨机设备,常常无从选择,或者出现选择困难症等,那么企业在选择球磨机时应该如何下手呢,下面小编为大家从几个方面来了解球磨机并选择出适合自己的球磨机设备。
编辑一,了解球磨机的各类型球磨机按装入介质形状不同可分为:球磨机、棒磨机、棒球磨机、砾石磨。
按卸料方式不同可分为:尾卸式球磨机、中卸式球磨机。
按传动方式不同可分为:中心传动球磨机、边缘传动球磨机。
按工艺操作不同可分为:干式球磨机、湿式球磨机、间歇式球磨机、连续球磨机。
按使用领域不同可分为:选矿球磨机、水泥球磨机、煤磨机、陶瓷球磨机、实验室球磨机。
二、如何选择球磨机一般地,企业在选购球磨机时,需要综合考虑,要了解自己矿物的性质、磨料要求、生产环境、能耗条件等各种因素。
经过科学的分析来选择适合的球磨机设备。
1、根据处理矿物的特性选择球磨机球磨机按干湿条件可分为干式球磨机和湿式球磨机两种,一般情况下,干式球磨机适用于各种金属矿、非金属矿等,包括遇水会发生反应的物料,例如水泥、大理石等建筑石料,或是要求以粉末形式来进行存贮和销售的产品。
此外,若选厂位于干旱地区,水资源较匮乏,出于节约用水考虑,可采用干式球磨机。
编辑湿式球磨机的适用范围较广,可处理各种金属矿、非金属矿,常见的包括金矿、银矿、铜矿、铁矿、钼矿、磷矿、长石矿、萤石矿等等。
只要确保物料遇水不会导致最终产品质量受影响,都可采用湿式球磨机,需要进行选别处理的矿石通常采用湿式球磨机进行处理。
2、根据磨矿介质的特性选择球磨机根据磨矿介质的特性选择球磨机,主要可是选择球磨机、自磨机或棒磨机等。
自磨机,顾名思义,无需钢球(钢棒)、无需质磨等,只需依靠矿物自身充当介质,实现自磨,因此适于较粗物料磨砺。

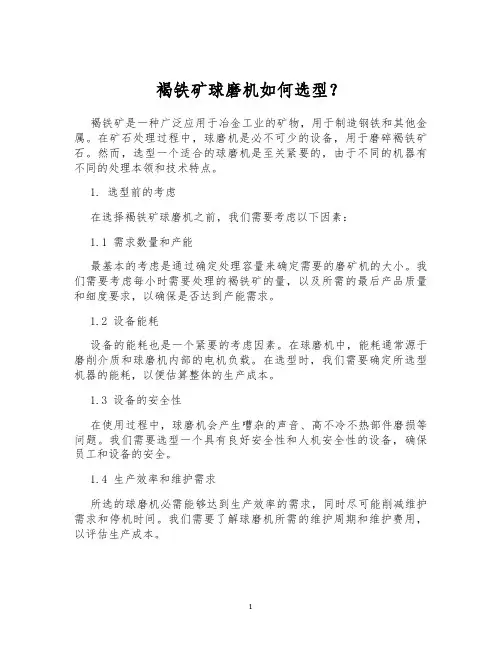

褐铁矿球磨机如何选型?褐铁矿是一种广泛应用于冶金工业的矿物,用于制造钢铁和其他金属。
在矿石处理过程中,球磨机是必不可少的设备,用于磨碎褐铁矿石。
然而,选型一个适合的球磨机是至关紧要的,由于不同的机器有不同的处理本领和技术特点。
1. 选型前的考虑在选择褐铁矿球磨机之前,我们需要考虑以下因素:1.1 需求数量和产能最基本的考虑是通过确定处理容量来确定需要的磨矿机的大小。
我们需要考虑每小时需要处理的褐铁矿的量,以及所需的最后产品质量和细度要求,以确保是否达到产能需求。
1.2 设备能耗设备的能耗也是一个紧要的考虑因素。
在球磨机中,能耗通常源于磨削介质和球磨机内部的电机负载。
在选型时,我们需要确定所选型机器的能耗,以便估算整体的生产成本。
1.3 设备的安全性在使用过程中,球磨机会产生嘈杂的声音、高不冷不热部件磨损等问题。
我们需要选型一个具有良好安全性和人机安全性的设备,确保员工和设备的安全。
1.4 生产效率和维护需求所选的球磨机必需能够达到生产效率的需求,同时尽可能削减维护需求和停机时间。
我们需要了解球磨机所需的维护周期和维护费用,以评估生产成本。
2. 选型的技术特点以下是一些技术特点,可以参考选择褐铁矿的球磨机:2.1 磨矿机类型有很多类型的球磨机供选择。
例如,膜式磨矿机、立流式磨矿机、管式磨矿机、球式磨矿机等。
因此,在选择球磨机时,我们需要选择符合要求的磨矿机类型。
2.2 适合的磨料和介质类型假如我们需要磨碎褐铁矿,我们需要考虑使用什么样的磨料和介质。
例如,球磨机可以用于磨碎褐铁矿,但是使用的磨盘材质和介质可能不同。
适当的使用磨料和介质可以提高生产效率和质量。
2.3 磨矿机的转速磨矿机的转速会影响磨碎的效率和磨矿介质的消耗。
因此,在选型时我们需要考虑磨矿机的转速。
2.4 层压式磨矿机的选择假如我们需要高效的褐铁矿球磨机,那么层压式磨矿机将是一个很好的选择。
它们比传统的球磨机具有更高的效率和更好的性能,并且更适合于大量生产。
降低启动电流,对电网电压降和机械损失的影响大为减少,同时可以起到超负荷保险作用。
(2)动静压轴承。
在磨机上已普遍采用动静压轴承,使启动电流大大降低,装机功率可相应减少。
而且动静压轴承的全部数据采用微机优化设计。
(3)44电耳”——用声音控制料位。
为球磨机配备了“电耳”——用声音控制给料的声转电信号装置,它与给料系统联机,可将磨机控制在最佳磨矿状态。
(4)耐磨铸钢衬板。
该厂耐磨铸钢件质量高,其中加铬高锰钢衬板、铬锰硅钢衬板和复合衬板等居国内领先地位,并可随时为用户供货。
它们的使用寿命一般比高锰钢延长40%左右。
同时,沈冶还在磨机上采用了先进的喷射润滑方式和PC控制方式。
磨机采用异步电动机配减速机的传动形式时,有内右旋、外右旋、内左旋和外左旋4种布置方式;采用同步电动机直接带动小齿轮轴的传动形式时,则仅有左旋和右旋两种布置方式。
磨机旋向的确定是从出料端向进料方向看,磨机顺时针旋转为右旋,逆时针旋转为左旋。
中间排矿的棒磨机、管磨机不在此列。
用户订货时,应注明旋向要求,否则一律按右旋或外右旋制造。
球磨机和钢球磨煤机旋向判别方法示于图1。
该厂所供设备包括机器本体、电动机及低压电控装置等,配套的润滑站或高压油站等可根据设备的具体要求规定和数量向制造厂提出订货。
高压电控部分则由用户自行设计和供货。
该厂生产的干式格子型、湿式格子型和溢流型球磨机、钢球磨煤机和管磨机(水泥磨)的技术性能列于表1~5,格子型球磨机和溢流型球磨机的外形和安装基础尺寸示于图2~5和表6、7。
图42.一重该厂生产的磨机种类繁多,规格齐全,质量优良。
球磨机类主要有湿式格子型和干式格子型球磨机,溢流型球磨机,钢球磨煤机以及管磨机(水泥磨),其技术性能列于表9。
同时,该厂还生产先进的双进双出直吹式钢球磨煤机,其技术性能列于表8。
表9表9续3.中重该厂主要生产溢流型和格子型球磨机,其主轴采用既有动压润滑、又有静压浮升作用的先进的动静压轴承,大齿圈采用斜齿、喷油润滑,传动平稳,并具有可互换的溢流口和格子板,同一规格的球磨机可根据用户需要制成溢流型或格子型。
磨机结构先进合理,使用安全可靠,效率高。
传动装置的布置方式分为左装和右装,而视大齿圈位于排料端还是进料端,其布置方式又有所不同(图6)。
用户在订货时应注明传动装置的布置方式,同时还要说明是否要带润滑、电气控制系统。
该厂生产的溢流型和格子型球磨机及其技术性能参数列于表10,外形和安装尺寸分别示于图7~10和表11、12。
此外,中重还可根据用户要求,设计和生产各种规格的格子型和溢流型球磨机。
图8表10表11该厂生产的Φ3200×5800钢球磨煤机结构先进,使用安全可靠,广泛用于热电厂粉磨各种硬度的煤炭,为发电机锅炉制备合格的燃料——煤粉。
该机外形尺寸示于图11,安装尺寸示于图12,技术参数见表13。
图11同时,该厂还生产多种规格的管磨机(水泥磨、原料磨),其特点是结构紧凑、操作可靠、维护管理简单,并能长时间连续运转,生产能力大,且对物料的适应性强;既有干法磨,又有湿法磨,还有烘干原料磨;粉碎比大,达300以上,并易于调整粉磨产品的细度;有良好的密封性,可防止粉尘污染环境;有中心及边缘两种传动方式。
原料磨用于粉磨水泥原料,水泥磨用于粉磨各种型号的水泥熟料。
中重管磨机及其技术性能列于表14。
4.辽源重型机器厂(以下简称辽重)该厂是我国生产中小型球磨机的重要厂家,品种规格较为齐全,质量好,主要生产干式和湿式格子型球磨机及溢流型球磨机,其技术性能分别列于表15、16,部分设备的外形尺寸分别示于图13、14和表17、18。
5.沈重该公司六厂生产MQG干式格子型球磨机MQS湿式格子型球磨机和MQY溢流型球磨机,其主要技术性能列于表19~21。
按传动方式,又可将球磨机分为带减速机的和带同步电动机的。
该厂各种球磨机的外形和安装尺寸分别示于图15~22和表22~28。
表19表20表21表22表23表24表25、26表27表28表296.群英该厂生产的干式格子型、湿式格子型和溢流型球磨机及其主要技术性能列于表29。
7.沈机该厂生产水泥厂、发电厂和建材部门使用的球磨机、水泥磨、原料磨、生料磨、风扫磨、管磨机和磨煤机等多种磨机,其技术性能列于表30,减速机边缘传动和中心传动磨机的外形尺寸分别示于图23、24和表31、32。
表30表31表32表338.江矿该厂生产的4种球磨机及其技术性能参数列于表33,设备外形示于图25,安装基础尺寸示于图26。
图269.衡冶该厂是我国南方主要的球磨机制造厂之一,所生产的球磨机比较先进,采用了气动离合器、静压润滑或静压启动一动压润滑方式、新型轴承壳体和齿轮罩密封结构,大型磨机配备了慢速传动装置和顶起装置,有各种衬板型式,如波形、条形和橡胶衬板尤其是采用了角状螺旋衬板(图27),此种衬板有明显的节能效果,并可提高磨矿细度,适合于细磨,故又称作节能磨机。
该厂生产的以球磨机为主的各种磨机及其主要特点和技术参数列于表34。
表3410.南重该厂是我国南方的重要磨矿设备制造厂,生产多种磨机,有普通球磨机、棒磨机和管磨机(水泥磨)。
其中,Φ1500系列湿式磨机的外形尺寸列于表35,外形和传动布置示于图28,安装尺寸示于图30和表36,Φ1500系列干式磨机的技术性能和外形尺寸列于表37,外形示于图29,安装尺寸示于图31和表38;Φ2100系列磨机的技术性能和外形尺寸列于表39,外形示于图32,安装尺寸示于图33和表39;Φ1500×5700水泥磨的技术性能和外形尺寸见表35,36;Φ1830×6400、Φ1830×7000和Φ2200×6500水泥磨的技术性能列于表41,外形和安装尺寸分别示于图34和表40;250系列和290系列钢球磨煤机的技术性能列于表42,外形和安装尺寸分别示于图35~38和表43、44。
图30图31图32图33图34图35图36图37图38表35表36表37表38表39表40、41表4211.其他厂家产品情况南昌重机球磨机技术性能列于表45;沈矿各种球磨机技术性能列于表46~48;赣矿球磨机技术性能列于表49,包矿球磨机技术性能列于表50;石城选设球磨机技术性能列于表51;南矿各种球磨机技术性能列于表52~54。
表45表46表47表48表49表50表51表52表53、54表55表56、57表58鑫海矿机生产圆锥型球磨机、湿式和干式格子型球磨机以及湿式溢流型球磨机,其技术性能分别列于表55~58。
该圆锥球磨机主要有4个特点:①传动采用滚动轴承代替滑动轴承,摩擦力大大降低,启动容易、节能显著;②出料端采取锥体设计,既增加了容积,又迫使锥体端的物料和钢球分级,愈接近出口、钢球直径愈小,增加了反复研磨作用;③采用沟槽式环形衬板,增加了球、矿接触表面,加强了研磨作用,且对矿石提升能力大,减少了能耗;④采用整体机架,便于土建施工(施工一个水泥基础即可)和设备安装。
昆明金山机械制造有限公司(以下简称金山机械,原东川矿务局机械总厂)生产的球磨机适用于金属矿山、选矿厂、水泥厂、耐火材料厂、化肥厂、建筑材料厂等厂矿对矿石的细粉碎作业,该厂所产磨矿机采用新材质耐磨内衬和新型结构,使其性能更加优越,并生产节电30%以上,采用滚动轴承(Φ900~Φ1500)代替滑动轴承的圆锥球磨机系列。
其技术参数见表59。
烟台冶金矿山机械厂(以下简称烟矿)生产的球磨机技术参数列于表60。
沈重还生产先进的MG型管磨机MQR型润磨机,MT型筒式磨煤机,其技术参数分别列于表61~63。
表59表60表61表62表63沈重生产的润磨机是球团工艺中的主要设备,处理含水量在8%~13%的物料,使物料充分混合和细化,增大物料颗粒的表面积。
使用润磨机可以缩短球团矿的制作工艺,节省设备能耗,且有提高球团矿质量和金属回收率、改善劳动条件和环保条件等作用,所以在球团矿生产工艺中得到迅速推广。
其工作原理是由周边大齿轮带动筒体旋转时,物料受到研磨介质钢球的冲击,以及球与球之间和球与筒体衬板之间的粉磨,使物料充分露出新鲜表面,得到充分混合,最后经排料孔排出磨机,进入下道工序。
这种磨机可有效地降低膨润土添加量,提高生球强度。
润磨机在球磨机的基础上有3个主要特点:强制给料、周边排矿、橡胶衬板。
筒式磨煤机配有顶起装置,筛卸球装置、慢速传动装置和高低压润滑油站(进行静动压润滑)。
顶起装置用于主轴承检修时顶起磨煤机转动部。
筛卸球装置用于磨煤机定期筛分钢球和卸钢球。
慢速传动装置在磨煤机检修更换筒体衬板时使用。
筒式磨煤机适应性强,运行可靠,维修方便,主要用于火电厂粉磨各种硬度的煤炭。
山东冶金机械厂(以下简称山东冶机)生产的球磨机包括:Φ1830×6400和Φ1830×7000中心排料球磨机,Φ1500×5700干式和Φ1512×1520湿式格子型球磨机,Φ2200×7500节能球磨机,Φ500×3900、Φ2100×3600钢球磨煤机,Φ2200×6500水泥磨。
郑矿生产的球磨机有Φ900mm系列、Φ1200mm系列和Φ1500mm系列干式和湿式格子型球磨机共10多种规格,还有Φ1800×7000干式格子型球磨机一种。
大华重机生产MQYG型球磨机24种规格,MG型钢球磨煤机16种规格和水泥磨机12种规格。
川矿生产Φ1500系列、Φ830系列、Φ2200系列球磨机共13种规格。
