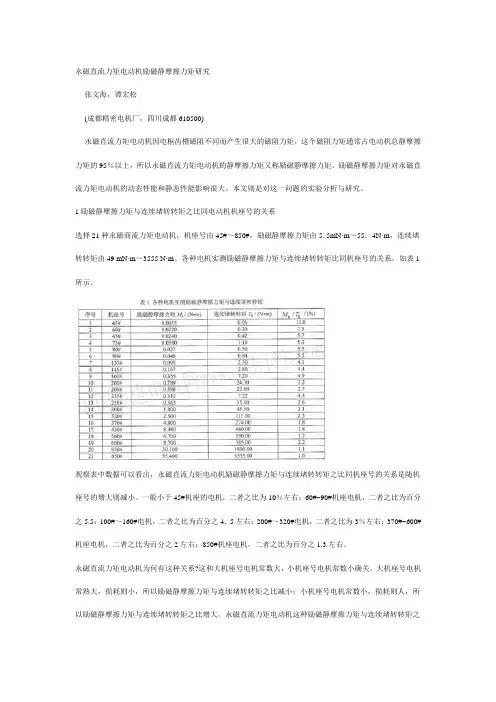

永磁直流力矩电动机励磁静摩擦力矩研究张文海，谭宏松(成都精密电机厂，四川成都610500)永磁直流力矩电动机因电枢齿槽磁阻不同而产生很大的磁阻力矩，这个磁阻力矩通常占电动机总静摩擦力矩的95％以上，所以永磁直流力矩电动机的静摩擦力矩又称励磁静摩擦力矩。

励磁静摩擦力矩对永磁直流力矩电动机的动态性能和静态性能影响很大。

本文则是对这一问题的实验分析与研究。

1励磁静摩擦力矩与连续堵转转矩之比同电动机机座号的关系选择21种永磁商流力矩电动机，机座号由45#～850#，励磁静摩擦力矩由5. 5mN·m～55．4N·m，连续堵转转矩由49 mN·m～3555 N·m。

各种电机实测励磁静摩擦力矩与连续堵转转矩比同机座号的关系，如表1所示。

观察表中数据可以看出，永磁直流力矩电动机励磁静摩擦力矩与连续堵转转矩之比同机座号的关系是随机座号的增大则减小。

一般小于45#机座的电机，二者之比为10％左右；60#~90#机座电机，二者之比为百分之5.5；100#～160#电机，二者之比为百分之4．5左右；200#～320#电机，二者之比为3％左右；370#~600#机座电机，二者之比为百分之2左右；850#机座电机，二者之比为百分之1.3左右。

永磁直流力矩电动机为何有这种关系?这和大机座号电机常数大，小机座号电机常数小确关。

大机座号电机常熟大，损耗则小，所以励磁静摩擦力矩与连续堵转转矩之比减小；小机座号电机常数小，损耗则人，所以励磁静摩擦力矩与连续堵转转矩之比增大。

永磁直流力矩电动机这种励磁静摩擦力矩与连续堵转转矩之比随机座号增大而减小的规律，这为我们估算水磁直流力矩电动劝机的励磁静摩擦力矩提供了方便。

实践中，一台力矩电动机，只要我们知道它的设计参数如机座号、连续堵转转矩值，便可由表l中的规律，确知它的励磁静摩擦力矩在连续堵转转矩中所应占的百分数，由此估算出它的励磁静摩擦力矩的近似值。
