永磁式直流力矩电动机

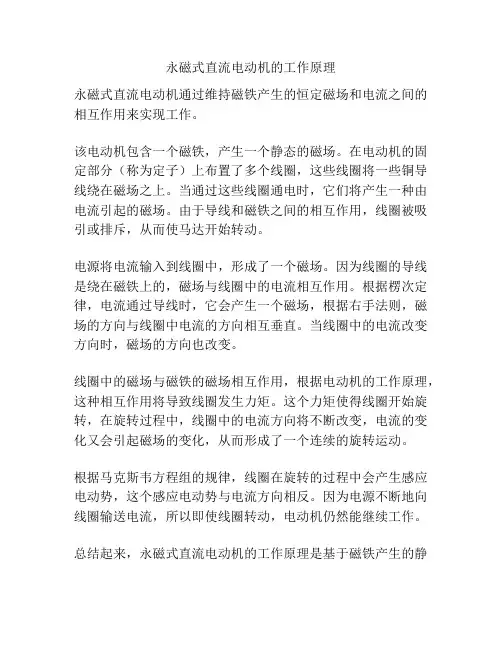

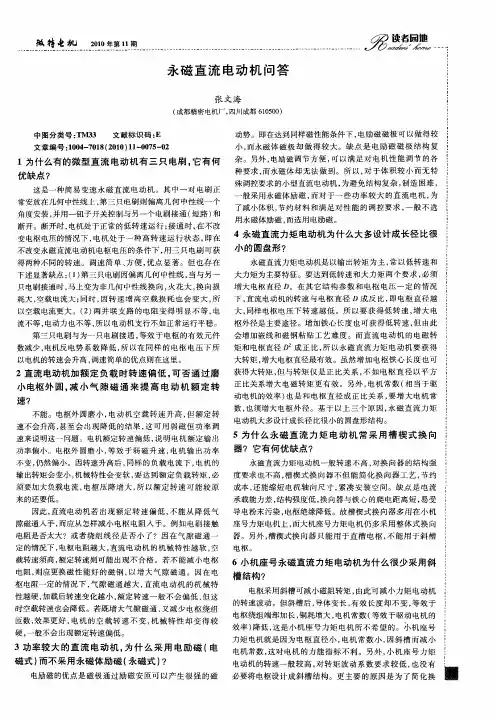

永磁式直流电动机的工作原理
永磁式直流电动机通过维持磁铁产生的恒定磁场和电流之间的相互作用来实现工作。

该电动机包含一个磁铁，产生一个静态的磁场。

在电动机的固定部分（称为定子）上布置了多个线圈，这些线圈将一些铜导线绕在磁场之上。

当通过这些线圈通电时，它们将产生一种由电流引起的磁场。

由于导线和磁铁之间的相互作用，线圈被吸引或排斥，从而使马达开始转动。

电源将电流输入到线圈中，形成了一个磁场。

因为线圈的导线是绕在磁铁上的，磁场与线圈中的电流相互作用。

根据楞次定律，电流通过导线时，它会产生一个磁场，根据右手法则，磁场的方向与线圈中电流的方向相互垂直。

当线圈中的电流改变方向时，磁场的方向也改变。

线圈中的磁场与磁铁的磁场相互作用，根据电动机的工作原理，这种相互作用将导致线圈发生力矩。

这个力矩使得线圈开始旋转，在旋转过程中，线圈中的电流方向将不断改变，电流的变化又会引起磁场的变化，从而形成了一个连续的旋转运动。

根据马克斯韦方程组的规律，线圈在旋转的过程中会产生感应电动势，这个感应电动势与电流方向相反。

因为电源不断地向线圈输送电流，所以即使线圈转动，电动机仍然能继续工作。

总结起来，永磁式直流电动机的工作原理是基于磁铁产生的静
磁场与线圈中的电流相互作用，通过不断改变电流方向和磁铁之间的相对位置，产生旋转力矩从而驱动电动机运转。

永磁式直流电动机的工作原理
永磁式直流电动机是一种以永磁体作为励磁源的直流电动机。

它的主要工作原理如下：
1. 永磁体励磁：首先，永磁体的磁场会被电源直接或间接地激活，使其成为一个永磁体。

这个永磁体可以是强磁铁或电磁体，不需要外部励磁。

2. 电流产生：当外部电源将电流加入到电动机的线圈上时，线圈会产生一个电磁场。

这个电磁场与永磁体的磁场相互作用，并产生力矩。

3. 力矩与转动：由于电流产生的力矩作用，电动机的转子开始转动。

转子的运动会导致电刷与换向器之间的接触点改变，使得电流方向逆转。

这种逆变换向操作会产生一个恒定的力矩，使电机持续运转。

4. 自激励：永磁体的磁场能够产生恒定磁势，而磁势又会产生反电动势。

这个反电动势与加在电机上的电压相抵消，限制了电流的流动。

因此，永磁式直流电动机可以称为"自激励"的电
动机。

总而言之，永磁式直流电动机的工作原理是利用永磁体产生的磁场与外部电流产生的电磁场相互作用，形成力矩，驱动转子转动。

同时，永磁体产生的恒定磁势也起到反电动势的作用，限制电流的流动。

这种自激励的工作原理使得永磁式直流电动机具有高效率和稳定运行的特点。

永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电动机。

它具有结构简单、体积小、效率高、响应快等优点，被广泛应用于工业生产、交通运输、家用电器等领域。

永磁电机的工作原理可以分为直流永磁电机和交流永磁电机两种类型。

下面将分别介绍它们的工作原理。

一、直流直流永磁电机是利用直流电源提供电流，通过电流在电枢和永磁体之间产生力矩，进而实现电能转换的电机。

其工作原理如下：1. 电枢部分：电枢由绕组和电刷组成。

绕组通电后会产生磁场，磁场与永磁体的磁场相互作用，产生力矩。

电刷则用于将电流引入电枢绕组。

2. 永磁体部分：永磁体是直流永磁电机的关键部分，它产生一个恒定的磁场。

当电枢通电后，电枢的磁场与永磁体的磁场相互作用，产生力矩，使电机转动。

3. 电流控制：直流永磁电机的转速可以通过控制电枢电流来实现。

增大电枢电流可以增加转速，减小电枢电流可以降低转速。

二、交流交流永磁电机是利用交流电源提供电流，通过电流在定子和转子之间产生力矩，进而实现电能转换的电机。

其工作原理如下：1. 定子部分：定子由绕组和铁芯组成。

绕组通电后会产生一个旋转磁场，旋转磁场与转子的永磁体相互作用，产生力矩。

铁芯则用于集中磁场，增强磁力。

2. 转子部分：转子由永磁体和铁芯组成。

永磁体产生一个恒定的磁场，与定子的旋转磁场相互作用，产生力矩，使电机转动。

3. 电流控制：交流永磁电机的转速可以通过控制电源频率和电压来实现。

增大频率或电压可以增加转速，减小频率或电压可以降低转速。

总结：永磁电机的工作原理可以简单概括为利用电流在电枢和永磁体之间或定子和转子之间产生力矩，从而实现电能转换。

直流永磁电机通过直流电源提供电流，交流永磁电机通过交流电源提供电流。

永磁体产生恒定的磁场，与电流产生的磁场相互作用，产生力矩，使电机转动。

电流的控制可以实现电机的转速调节。

永磁电机由于其结构简单、效率高等特点，被广泛应用于各个领域。

直流力矩电机工作原理
直流力矩电机是一种常用的电动机，其工作原理基于洛伦兹力和电流之间的相互作用。

在直流力矩电机中，有两个主要部分：定子和转子。

定子是由磁极和线圈组成的固定部分。

磁极通常由永磁体制成，可以产生一个稳定的磁场。

线圈则是由导线绕制而成，通过外部电源提供电流。

转子是电机中的旋转部分，通常由导体制成。

转子上有几个导体，它们被称为绕组。

绕组上的导体将与定子的磁场相互作用，从而产生力矩。

当电流通过定子的线圈时，它会产生一个磁场。

这个磁场与定子上的磁场相互作用，从而产生一个力矩，使得转子开始旋转。

根据右手定则，当电流方向和磁场方向相互垂直时，会产生最大的力矩。

为了保持转子的运动，电流需要不断地改变方向。

这通常通过使用一个叫做换向器的装置来实现。

换向器会改变定子线圈的电流方向，从而使得转子继续旋转。

直流力矩电机的转速可以通过改变电压和电流来控制。

提高电压和电流会增加转速，而降低电压和电流会减慢转速。

此外，还可以通过改变定子和转子之间的磁极数量来调整转速。

总之，直流力矩电机是利用电流与磁场之间相互作用产生力矩的电机。

通过控制电流和电压，可以精确地控制其转速和运动。

力矩电机是一种电动机，利用电流在磁场中产生的力矩来实现机械转动。

它基于法拉第电磁感应定律和洛伦兹力原理工作。

下面是力矩电机的工作原理：
1.磁场：力矩电机通常由一个固定磁场和一个可旋转的电枢组成。

固定磁场可以由永磁体
或电磁线圈产生。

2.电流引入：当外部电源施加在电枢上时，电流会通过电枢绕组。

3.电流与磁场相互作用：根据洛伦兹力原理，当电流通过电枢绕组时，会在电枢绕组内产
生一个磁场。

这个电流产生的磁场与固定磁场相互作用，导致电枢受到力矩的作用。

4.力矩：根据左手定则（也称为螺旋定则），电流和磁场之间的相互作用会导致一个力矩
作用在电枢上。

这个力矩使得电枢开始旋转。

5.机械输出：随着电枢的旋转，力矩电机将机械能转化为旋转运动。

这个旋转运动可以用
于驱动其他机械装置，如风扇、泵或传动系统。

需要注意的是，力矩电机的工作原理有多种类型，包括直流力矩电机（DC torque motor）和交流力矩电机（AC torque motor），每种类型有各自的特点和应用场景。

此外，不同型号和设计的力矩电机可能有细微的差异，但总体上遵循相似的工作原理。

永磁直流电机的主要结构永磁直流电机是一种将直流电能转换成机械能的电动机。

它的主要结构包括永磁体、转子、定子、电刷和端子等部分。

下面将从这几个方面进行详细介绍。

一、永磁体永磁直流电机的永磁体通常采用稀土永磁材料或钴磁铁氧体材料制成。

这些材料具有高磁导率和较高的剩磁，可以提供强大的磁场，使电机具有较高的输出功率和效率。

永磁体通常呈环形，固定在电机的转子外侧，通过磁场与定子产生转矩。

二、转子转子是永磁直流电机的旋转部分，它由轴、铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，以降低铁损。

绕组通常采用导线绕制在铁芯上，根据不同的电机类型和性能要求，绕组的形式和连接方式也有所不同。

转子通过与永磁体之间产生的磁场相互作用，从而实现电能到机械能的转换。

三、定子定子是永磁直流电机的静止部分，它的主要结构包括铁芯和绕组。

铁芯通常也是由硅钢片叠压而成，以降低铁损。

绕组通常采用导线绕制在铁芯上，并与电刷相连。

当电流通过定子绕组时，产生的磁场与永磁体的磁场相互作用，从而产生力矩，驱动转子旋转。

四、电刷永磁直流电机的电刷通常由碳材料制成，它们与转子的集电环相接触，传递电流到定子绕组。

由于电刷与集电环之间存在摩擦和磨损，因此电刷通常需要定期更换。

电刷的质量和接触情况直接影响永磁直流电机的性能和寿命。

五、端子永磁直流电机的端子是电机的外部引出接口，用于连接外部电源和负载。

通常有两个端子用于接入电源，两个端子用于连接负载。

端子的数量和形式根据具体的电机类型和应用需求可能会有所不同。

综上所述，永磁直流电机的主要结构包括永磁体、转子、定子、电刷和端子等部分。

这些部分相互作用，共同实现了电能到机械能的转换，并为电机的运行提供了基础。

对永磁直流电机的结构有清晰的了解可以帮助我们更好地理解其工作原理和能力，从而更好地进行选型和应用。

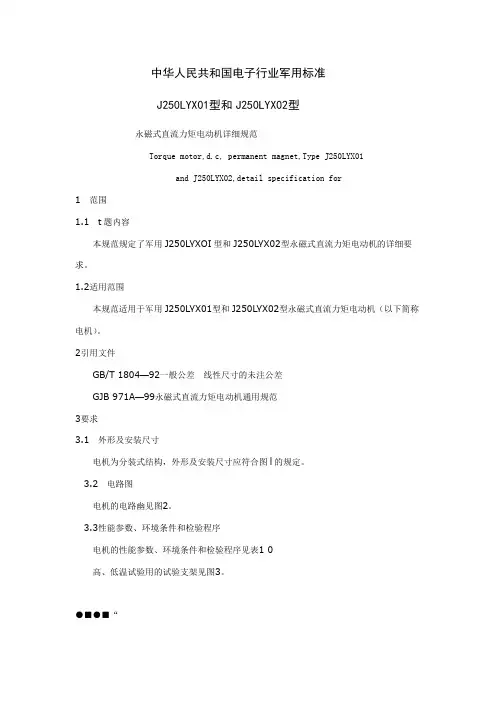

中华人民共和国电子行业军用标准J250LYX01型和J250LYX02型永磁式直流力矩电动机详细规范Torque motor,d.c, permanent magnet,Type J250LYX01and J250LYX02,detail specification for1 范围1.1 t题内容本规范规定了军用J250LYXOI型和J250LYX02型永磁式直流力矩电动机的详细要求。

1.2适用范围本规范适用于军用J250LYX01型和J250LYX02型永磁式直流力矩电动机（以下简称电机）。

2引用文件GB/T 1804—92一般公差线性尺寸的未注公差GJB 971A—99永磁式直流力矩电动机通用规范3要求3.1 外形及安装尺寸电机为分装式结构，外形及安装尺寸应符合图l的规定。

3.2 电路图电机的电路幽见图2。

3.3性能参数、环境条件和检验程序电机的性能参数、环境条件和检验程序见表1 0高、低温试验用的试验支架见图3。

●■●■“02型束注尺寸公差按GBfr 1804--m图1套简材料：锚合金支座材料：铝合金图3序号检验项目要求试验方法的章条号鉴定检验样品质量一致性检验A组C组J250LYX01型J250LYX02型1 外观 4.7.1 1,2 √-2 外形及安装尺寸按GJB 971中的规定 4.7.2 1,2 √-3 出线方式和标志见图1 4.7.8 1,2 √-4 绝缘电强波按GJB971中3.12.2 4.7.9 1,2 √-5 绝缘电阻按GJB971中3.13 4.7.10 1,2 √-6 旋转方向按GJB971中.3.14 4.7.11 1,2 √-7 电枢电阻8.2 ±1.03 5.5±0.68 4.7.12 1,2 √-8 电枢电感22±6.6mH 20±6mH 4.7.13 1,2 √-9 最大空载转速≤80r/min ≤116r/min 4.7.14 1,2 √-10 峰值堵转转矩≥49N.m ≥49N.m 4.7.151,2√-12 峰值堵转电压8A 11A13 峰值堵转电流6060±7.5V14 连续堵转转矩≥24N.m ≥29.5N.m 4.7.19 1,2 - -15 连续堵转电流3.9A 6.6A16 连续堵转电压31±4V 36±4.5V17 堵转转矩灵敏度≥6.00N.m/A ≥4.46N.m/A 4.7.23 1,2 - -18 转矩波动系数≤5％≤1.8％ 4.7.25 1,2 -19 重量≤19kg ≤12kg 4.7.27 1,2 -20 引出线强度按GJB971中3.12.34.7.28 1，2 - -21 转矩-电流曲线按GJB971中3.27 4.7.31 2 - √22 转子转动惯量≤0.061kg.m2 ≤0.088kg.m2 4.7.28 2 - √23 低温按GJB971中3.31.2 -55℃ 4.7.8.3 2 - √24 高温按GJB971中3.32 85℃ 2 - √25 高频震按GJB971 mm或加速度100m/S2 4.7.32.1 2 - √动26 规定脉冲冲击按GJB中3.36.1中峰值加速度500m/S2 持续时间11S2 - √27 耐湿按GJB971中3.38 10d 4.7.34 2 - √28 寿命按GJB971中3.39 500h 4.7.35 1 - √4质量保证规定4.1样机质量提供样机2台作鉴定检验用。

永磁直流电动机原理
永磁直流电动机是一种基于永磁效应工作的直流驱动设备，其工作原理如下：
1. 基本结构：永磁直流电动机由定子和转子组成。

定子是固定的部分，包含了电枢绕组和磁极。

转子是旋转的部分，由永磁磁铁组成。

2. 磁场产生：当电流通过电枢绕组时，根据安培定律，会在电枢绕组产生磁场。

同时，永磁磁铁提供了一个恒定的磁场。

3. 动力产生：定子的磁场和转子的磁场相互作用，产生了一个旋转的力矩，使得转子开始旋转。

这是因为根据洛伦兹力定律，电流在磁场中受到力的作用。

4. 反转子：转子中的磁场与定子中的磁场相互作用，产生了电动势。

根据法拉第定律，这个电动势会驱动电流在电枢绕组中流动。

5. 换向器：为了让电流在电枢绕组中的方向与转子的磁场方向始终保持一致，永磁直流电动机通常配备了换向器。

换向器会根据电流的方向变化，自动改变电枢绕组中的电流方向。

6. 控制系统：永磁直流电动机可以通过控制系统来调整转子的速度和方向。

控制系统会根据输入信号，改变电枢绕组中的电流强度和方向，从而影响转子的旋转速度和方向。

永磁直流电动机工作原理永磁直流电动机是一种采用永磁体作为励磁源的直流电动机。

它的工作原理是基于磁场的相互作用和电磁感应的原理。

永磁直流电动机由定子和转子组成。

定子上通有直流电流，产生一个静态磁场。

转子上的永磁体则产生一个恒定的磁场。

当定子磁场和转子磁场相互作用时，就会产生力矩，使转子转动。

永磁直流电动机还包括一个换向器，用于改变定子线圈的电流方向，从而改变磁场的方向。

当换向器改变电流方向时，磁场也会改变方向，从而使转子继续转动。

永磁直流电动机的工作原理可以用以下几个步骤来描述：1. 磁极感应：当定子通电时，产生一个静态磁场。

转子上的永磁体也产生一个恒定的磁场。

由于磁场的相互作用，转子会受到一个力矩，开始转动。

2. 换向器换向：当转子转动一定角度后，换向器会改变定子线圈的电流方向。

这样，定子磁场的方向也会改变。

换向器的作用是使电流方向与转子位置相对应，从而保持转子的转动方向一致。

3. 继续转动：转子继续受到力矩的作用，保持转动。

由于永磁体的磁场是恒定的，不需要外部励磁，因此永磁直流电动机具有较高的效率和较低的能耗。

4. 调速控制：通过改变定子电流的大小和方向，可以改变转子的转速。

这样，永磁直流电动机可以实现调速控制，适应不同的工作需求。

总的来说，永磁直流电动机工作原理是利用磁场的相互作用和电磁感应的原理，通过静态磁场和恒定磁场的相互作用，产生力矩驱动转子转动。

通过换向器改变定子电流方向，保持转子的转动方向一致。

在实际应用中，可以通过调节电流大小和方向来实现对转速的控制。

永磁直流电动机具有效率高、能耗低等优点，在工业和家庭中得到广泛应用。

永磁无刷直流电机齿槽力矩分析崔思鹏 王建辉 刘凯（上海交通大学 电子信息与电气工程学院，上海 200240）摘要：随着电力电子技术、永磁材料和微机控制技术的发展，永磁无刷直流电机得到了 迅速发展，越来越多的应用于工业控制领域例如：电动汽车、数控机床、机器人制造等。

然而，齿槽力矩的存在引起的震荡和噪声等问题使得永磁无刷电机很难应用于低速直驱控制系统中[1]。

本文的目的是通过有限元法研究电机设计过程中，影响齿槽力矩的主要设计参数，从而得到优化永磁无刷电机齿槽力矩的方案。

关键词：齿槽力矩；永磁无刷直流电机；有限元。

Analysis for Cogging Torque in Permanent-Magnet MachinesCUI Si-peng,WANG Jian-hui,LIU Kai（School of Electronic, Information and Electrical Engineering, Shanghai Jiao tongUniversity,Shanghai200240,China ）Abstract: With the development of power electronics,permanent magnet materials and control method,PM brushless motor have received more and more attention.PM brushless motor have been widely used in high performance applications such as Electric vehicle, numerical control machine tools and robots.However,the noise and vibration caused by cogging torque seriously affects the motor performance,especially in low speed and direct drive applications.The purpose of this paper is to analytically investigate the influence of major machine design parameters on the cogging torque and to obtain their optimal values for minimum cogging torque.Finally,FEA is employed to verify the obtained optimal design parameters.Keywords:Cogging torque,PM motor,FEA1 齿槽力矩的数学表达式齿槽力矩是由定子齿和永磁体转子之间相互作用力产生的。

俯仰轴电机--J200LYX10永磁直流力矩电机技术指标
主要技术参数
峰值堵转扭矩：≥98Nm；
峰值堵转电压：60V；
峰值堵转电流：16.5A；
连续堵转扭矩：≥38Nm；
连续堵转电压：24V；
连续堵转电流：6.6A；
最大空载转速：130r/min；
转矩波动系数：≤3%；
电气时间常数：5ms；
电枢转动惯量：0.06kgm2
外径：224mm；
内径：96mm；
轴向长：122mm；
重量：约14kg。

俯仰轴电机—J320LYX14G永磁直流力矩电机技术指标
主要技术参数
峰值堵转扭矩：≥615Nm；
峰值堵转电压：60V；
峰值堵转电流：67A；
连续堵转扭矩：≥160Nm；
连续堵转电压：15.7V；
连续堵转电流：17.5A；
最大空载转速：55r/min；
转矩波动系数：≤4%；
电气时间常数：5.4ms；
电枢转动惯量：0.62kgm2
外径：320mm；
内径：200mm；
轴向长：187mm；
重量：约59kg。

永磁式直流电动机的工作原理
永磁式直流电动机是一种利用磁场相互作用产生力电转换的设备。

它由定子和转子两部分组成。

定子是电机的固定部分，通常由一个或多个线圈组成，每个线圈都包围着一段磁铁。

这些线圈被连接到外部直流电源，使得电流通过它们流动。

当电流通过线圈时，它们在定子内产生一个磁场。

转子是电机的旋转部分，通常由一组永磁体组成。

这些永磁体在转子上均匀分布，并在电机的运行过程中保持固定的极性。

当电流通过定子线圈时，它们的磁场与转子上的永磁体的磁场相互作用，产生力矩。

根据洛伦兹力的原理，当电流通过定子线圈时，线圈内的电流在磁场作用下会受到一个力的作用，力的大小与电流和磁场的乘积成正比。

定子线圈的磁场与转子上的永磁体的磁场相互作用，产生力矩。

这个力矩使得转子开始旋转。

转子上的永磁体始终保持固定的极性，因此当转子旋转时，它们与定子产生的磁场持续相互作用，产生持续的力矩。

这使得转子可以持续旋转，从而实现电能到机械能的转换。

通过控制定子线圈中的电流大小和方向，可以控制永磁式直流电动机的转速和转向。

这种电动机具有高效率、容量大、启动转矩大等优点，广泛应用于工业、交通运输和家电等领域。

直流力矩电动机结构特点的角色：文章写手文章主题：直流力矩电动机结构特点的探讨观点和理解：直流力矩电动机是一种常见的电动机类型，具有许多特点和结构，下面将从深度和广度的角度来探讨直流力矩电动机的结构特点。

一、基本结构1. 定子：直流力矩电动机的定子由许多相同的分绕组组成，这些分绕组被固定在铁芯上。

2. 励磁系统：励磁系统用于提供定子磁场，使电动机得以运转。

常见的励磁方式有自励磁、串励磁和并励磁。

3. 磁极：直流力矩电动机通常有两个磁极，分别称为北极和南极。

磁极与定子之间的空隙中产生磁场。

二、转子结构1. 绕组：直流力矩电动机的转子上绕有绕组，绕组通常采用螺绕形式，能够产生磁场。

2. 集电环：转子上设有集电环，用于与定子中的电刷接触，将电流导入转子绕组。

3. 电刷：电刷是与集电环接触的一对碳刷，通过与集电环的接触，使得电流能够流经转子绕组。

三、优点和应用1. 较大的力矩：直流力矩电动机具有较大的力矩输出，适用于一些需要较大驱动力的应用场景。

2. 调速性能好：直流力矩电动机的转速可以通过调节电流的大小来实现调速，调速范围广，响应速度快。

3. 控制方便灵活：直流力矩电动机的控制相对简单，可以通过改变电流的极性和大小来实现方向和速度的控制。

4. 应用广泛：直流力矩电动机常用于机械传动、工业自动化、电动车辆等领域，应用范围广泛。

总结：直流力矩电动机的结构特点主要包括定子、励磁系统、磁极、转子绕组、集电环和电刷等。

该类型电动机具有较大的力矩、良好的调速性能、灵活的控制方式以及广泛的应用领域。

在实际应用中，我们可以根据不同的场景需求选择合适的直流力矩电动机结构，并针对具体的控制调节要求进行优化。

文章完。

直流力矩电动机是一种常见的电动机类型，它具有许多优点和广泛的应用范围。

下面我将详细介绍其优点和应用，并对其结构特点进行进一步阐述。

一、结构特点1. 定子：直流力矩电动机的定子是由封闭的铁芯构成的，定子绕组绕在铁芯上，通过通电生成磁场，与转子产生作用力。
