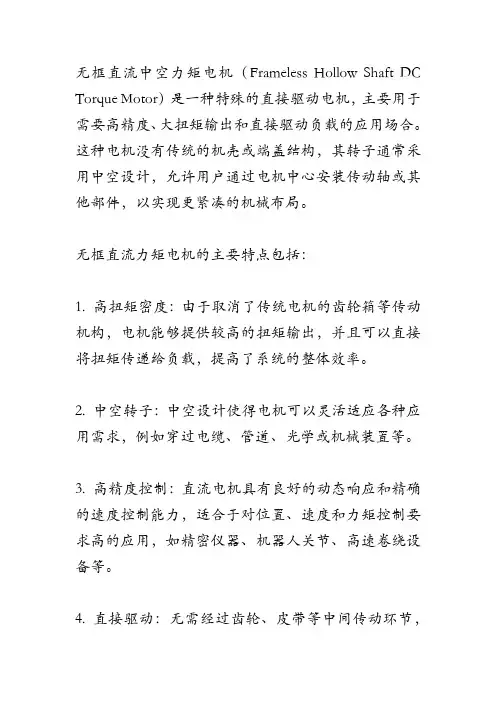

无框直流中空力矩电机(Frameless Hollow Shaft DC Torque Motor)是一种特殊的直接驱动电机,主要用于需要高精度、大扭矩输出和直接驱动负载的应用场合。
这种电机没有传统的机壳或端盖结构,其转子通常采用中空设计,允许用户通过电机中心安装传动轴或其他部件,以实现更紧凑的机械布局。
无框直流力矩电机的主要特点包括:
1. 高扭矩密度:由于取消了传统电机的齿轮箱等传动机构,电机能够提供较高的扭矩输出,并且可以直接将扭矩传递给负载,提高了系统的整体效率。
2. 中空转子:中空设计使得电机可以灵活适应各种应用需求,例如穿过电缆、管道、光学或机械装置等。
3. 高精度控制:直流电机具有良好的动态响应和精确的速度控制能力,适合于对位置、速度和力矩控制要求高的应用,如精密仪器、机器人关节、高速卷绕设备等。
4. 直接驱动:无需经过齿轮、皮带等中间传动环节,
减少了传动误差,提高了系统精度和稳定性。
5. 维护便捷:由于其结构相对简单,维护和调整较为方便。
总之,无框直流中空力矩电机在现代自动化、工业生产和科研领域中有广泛的应用价值。
永磁直流力矩电动机机械时间常数研究永磁直流力矩电动机是一种应用广泛的电机,具有结构简单、效率高、响应快等优点,因此在工业生产和家庭生活中被广泛应用。
机械时间常数是永磁直流力矩电动机的一个重要参数,对于电机的控制和运行有着重要的影响。
本文将从机械时间常数的定义、影响因素、计算方法及其在电机控制中的应用等方面进行深入研究。
一、机械时间常数的定义机械时间常数是指永磁直流力矩电动机在机械负载作用下,当电机停止施加电磁力矩时,电机转速从额定转速降至63.2%所需的时间。
机械时间常数的大小与电机的转动惯量、电机的电感、电阻等参数有关。
二、影响因素1. 转动惯量:转动惯量越大,机械时间常数越大。
2. 电感:电感越大,机械时间常数越大。
3. 电阻:电阻越小,机械时间常数越小。
三、计算方法机械时间常数的计算方法有两种:一种是理论计算法,另一种是实验测定法。
1. 理论计算法机械时间常数的理论计算公式为:Tm = J / (2 * π * (L / R))其中,Tm为机械时间常数,J为转动惯量,L为电感,R为电阻。
2. 实验测定法实验测定机械时间常数的方法是:首先将电机连接到负载上,然后通过电流表和电压表测量电机的电流和电压,记录电机的转速和时间。
在电机停止施加电磁力矩后,记录电机转速从额定转速降至63.2%所需的时间,即为机械时间常数。
四、机械时间常数在电机控制中的应用机械时间常数是永磁直流力矩电动机的一个重要参数,它在电机控制中有着重要的应用。
1. 控制器设计机械时间常数是控制器设计中的一个重要参数,它决定了控制器的响应速度。
如果机械时间常数很小,那么控制器的响应速度就很快,反之则很慢。
因此,在控制器设计中需要根据具体的应用场合选择合适的机械时间常数,以达到最佳的控制效果。
2. 转矩控制通过对机械时间常数的控制,可以实现对电机转矩的控制。
当机械时间常数较小时,电机转矩的响应速度较快,可以实现快速的转矩调节;当机械时间常数较大时,电机转矩的响应速度较慢,可以实现较为平稳的转矩调节。
直流力矩电机工作原理
直流力矩电机是一种常用的电动机,其工作原理基于洛伦兹力和电流之间的相互作用。
在直流力矩电机中,有两个主要部分:定子和转子。
定子是由磁极和线圈组成的固定部分。
磁极通常由永磁体制成,可以产生一个稳定的磁场。
线圈则是由导线绕制而成,通过外部电源提供电流。
转子是电机中的旋转部分,通常由导体制成。
转子上有几个导体,它们被称为绕组。
绕组上的导体将与定子的磁场相互作用,从而产生力矩。
当电流通过定子的线圈时,它会产生一个磁场。
这个磁场与定子上的磁场相互作用,从而产生一个力矩,使得转子开始旋转。
根据右手定则,当电流方向和磁场方向相互垂直时,会产生最大的力矩。
为了保持转子的运动,电流需要不断地改变方向。
这通常通过使用一个叫做换向器的装置来实现。
换向器会改变定子线圈的电流方向,从而使得转子继续旋转。
直流力矩电机的转速可以通过改变电压和电流来控制。
提高电压和电流会增加转速,而降低电压和电流会减慢转速。
此外,还可以通过改变定子和转子之间的磁极数量来调整转速。
总之,直流力矩电机是利用电流与磁场之间相互作用产生力矩的电机。
通过控制电流和电压,可以精确地控制其转速和运动。
直流力矩电动机的特点
直流力矩电动机的特点
一、特点:
1、低噪声:直流力矩电动机的噪声低于交流电动机,可以满足室内环境的静音要求;
2、高精度:直流力矩电动机可以实现高精度控制,可以根据控制信号输出运行转矩,对电机的转速、转矩和转角等数据有更好的控制;
3、节能环保:由于具有优良的控制精度,使得直流力矩电动机的耗能更少;
4、低振动:直流力矩电动机的低振动使泵体不会受到破坏,也可以更好的降低电机的噪声;
5、响应速度快:直流电机可以更快的响应输出控制信号;
6、容易安装:直流力矩电动机比交流电机的尺寸小,安装简单,对安装空间要求低。
二、应用范围:
1、直流力矩电动机应用范围比较广,可以用于各类液体和气体泵、阀门、工具设备、热水器及其他一些电机驱动应用;
2、可以用于自动控制设备,如工业机器人和汽车电子设备,以及航空、航天及船舶领域;
3、可以用于高精度控制系统,比如医疗设备,文娱设备,以及轨道交通等应用。
直流无刷力矩电机
直流无刷力矩电机是一种新型的电动机,它采用了无刷直流电机技术,具有高效、节能、环保等优点。
相比传统的有刷直流电机,直流无刷力矩电机没有电刷和换向器,因此减少了摩擦和磨损,提高了电机的效率和寿命。
直流无刷力矩电机的工作原理是通过电子换向器实现电流的换向,从而驱动电机转动。
电子换向器由控制器控制,它可以根据电机的转速和负载情况自动调整电流的换向频率,以保证电机的高效运行。
直流无刷力矩电机具有很高的转矩密度和功率密度,可以在较小的体积内实现较大的转矩输出。
它适用于需要高转矩、高精度、高效率的应用场合,如工业机器人、自动化生产线、医疗设备等。
直流无刷力矩电机还具有良好的调速性能,可以通过调整电机的输入电压或电流来实现调速。
它的调速范围广,调速精度高,可以满足不同应用场合的需求。
总之,直流无刷力矩电机是一种高性能、高效率、高精度的电动机,它具有广阔的应用前景和市场潜力。

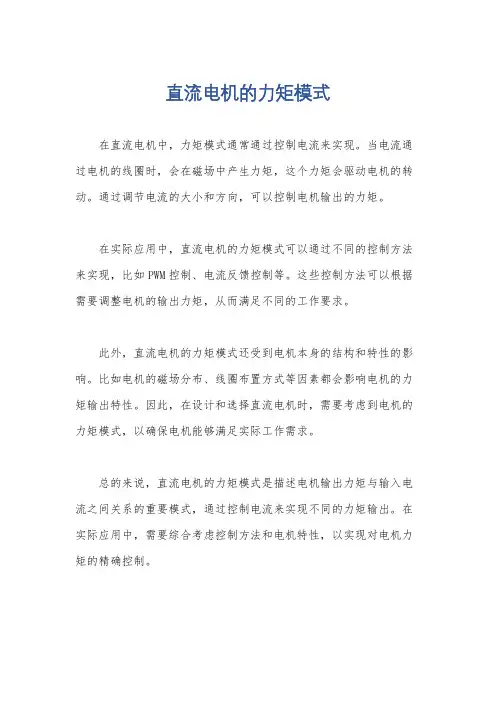

直流电机的力矩模式
在直流电机中,力矩模式通常通过控制电流来实现。
当电流通过电机的线圈时,会在磁场中产生力矩,这个力矩会驱动电机的转动。
通过调节电流的大小和方向,可以控制电机输出的力矩。
在实际应用中,直流电机的力矩模式可以通过不同的控制方法来实现,比如PWM控制、电流反馈控制等。
这些控制方法可以根据需要调整电机的输出力矩,从而满足不同的工作要求。
此外,直流电机的力矩模式还受到电机本身的结构和特性的影响。
比如电机的磁场分布、线圈布置方式等因素都会影响电机的力矩输出特性。
因此,在设计和选择直流电机时,需要考虑到电机的力矩模式,以确保电机能够满足实际工作需求。
总的来说,直流电机的力矩模式是描述电机输出力矩与输入电流之间关系的重要模式,通过控制电流来实现不同的力矩输出。
在实际应用中,需要综合考虑控制方法和电机特性,以实现对电机力矩的精确控制。

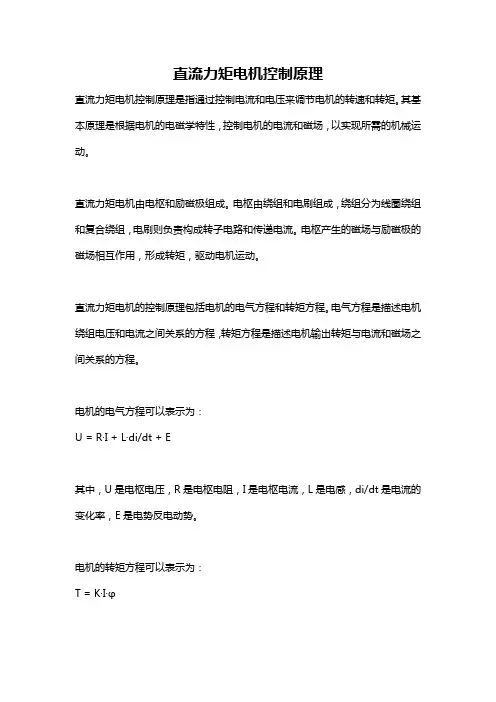

直流力矩电机控制原理直流力矩电机控制原理是指通过控制电流和电压来调节电机的转速和转矩。
其基本原理是根据电机的电磁学特性,控制电机的电流和磁场,以实现所需的机械运动。
直流力矩电机由电枢和励磁极组成。
电枢由绕组和电刷组成,绕组分为线圈绕组和复合绕组,电刷则负责构成转子电路和传递电流。
电枢产生的磁场与励磁极的磁场相互作用,形成转矩,驱动电机运动。
直流力矩电机的控制原理包括电机的电气方程和转矩方程。
电气方程是描述电机绕组电压和电流之间关系的方程,转矩方程是描述电机输出转矩与电流和磁场之间关系的方程。
电机的电气方程可以表示为:U = R·I + L·di/dt + E其中,U是电枢电压,R是电枢电阻,I是电枢电流,L是电感,di/dt是电流的变化率,E是电势反电动势。
电机的转矩方程可以表示为:T = K·I·φ其中,T是转矩,K是电机的转矩系数,I是电枢电流,φ是磁通量。
根据电机的电气方程和转矩方程,可以设计控制策略来控制电机的转速和转矩。
直流力矩电机的控制主要分为开环控制和闭环控制两种方式。
开环控制是指根据设定值,直接给电机供电,通过控制电机的电压和电流来实现转速和转矩的控制。
开环控制的优点是简单,实现成本低,但对于外界扰动和电机的非线性特性不敏感,容易出现误差。
闭环控制是指通过传感器来实时监测电机的转速和转矩,然后与设定值进行比较,再根据误差信号来调整电机的控制参数。
闭环控制的优点是精度高、响应快,可以根据实际情况调整控制策略,稳定性好。
闭环控制中常用的控制方法有PID控制、模糊控制和神经网络控制等。
PID控制是指根据误差信号的比例、积分和微分来调整电机的控制参数。
比例项用来调整控制的灵敏度,积分项用来消除静差,微分项用来抑制系统的震荡。
模糊控制是一种基于模糊逻辑的控制方法,通过设计一系列的模糊规则,根据当前误差和误差变化率来决定控制信号的调整方向和大小。
神经网络控制是一种基于人工神经网络的控制方法,通过训练神经网络,将电机的输入与输出关系学习到网络中,来实现控制。
关于永磁直流力矩电机减小齿槽转矩的实际应用摘要在高精度位置稳定平台系统中,如何降低永磁直流力矩电机齿槽转矩是一个重点和难点问题。
针对该问题,文中采用一种综合应用方法,对齿槽转矩进行抑制,并利用ANSOFT MAXWELL进行仿真分析与样品实验来校验该方法的有效性,仿真与实验结果表明,通过该综合应用方法可对电机齿槽转矩进行有效抑制,改善了电机的运转状态。
关键词伺服系统;齿槽转矩;仿真分析在高精度位置稳定平台系统中,永磁直流力矩电机的转矩波动及由转矩波动引起的静摩擦力过大,都会对平台系统的隔离度和定位精度产生较大影响。
因此,如何有效降低电机的转矩波动是一个重点和难点问题。
1 齿槽转矩产生机理齿槽转矩是电机不通电时,永磁体和电枢铁芯开齿,磁能有变化所引起的那部分转矩。
齿槽转矩也可以定义为磁场能量W相对于位置角α的负导数,即。
转子磁极中心位置相对坐标原点的角度为θ,永磁直流力矩电机磁动势傅立叶级数:;式中:是磁动势的谐波次数,。
气隙磁导分布可由磁导方程表示,用傅立叶级数表达:式中:常数,为n次谐波的幅值。
则电机磁场能量:即:是场函数和磁动势函数相互作用结果。
在降低齿槽转矩研究方面提出了:定子开辅助齿、电枢斜槽、转子斜极、磁极偏移、极弧系数优化、磁钢形状优化、槽口宽优化等多种方式。
本文提出采用适合多品种、小批量、高精度、同时工艺简单、成本低的永磁体形状优化、最佳极弧系数、斜极的综合应用方式。
2 设计方案优化措施2.1 磁钢形状优化根据上述分析,减小气隙磁场及调整气隙磁场波形接近正弦波,使达到齿槽转矩减小的目的。
传统瓦形磁体气隙磁场径向分布:式中:------永磁体剩磁;--------永磁磁钢充磁方向长度;-------气隙径向长度。
等厚磁体气隙磁场径向分布:式中:-----与磁体瓦形中心夹角为处磁体充磁方向长度。
永磁体一般形状是瓦形磁极,通过永磁体偏心去尖角实现不等气隙,进而达到消弱齿槽转矩。
本次采用了“磁极偏心”变形结构,新永磁体形状简单、简化了加工工艺,同样实现了“磁钢削尖角”目的,图1磁钢削角新结构所示(A图消角前、B消角后),将永磁体瓦形两圆弧角通过尺寸L直接加工掉,其消弱齿槽转矩效果更明显。
俯仰轴电机--J200LYX10永磁直流力矩电机技术指标
主要技术参数
峰值堵转扭矩:≥98Nm;
峰值堵转电压:60V;
峰值堵转电流:16.5A;
连续堵转扭矩:≥38Nm;
连续堵转电压:24V;
连续堵转电流:6.6A;
最大空载转速:130r/min;
转矩波动系数:≤3%;
电气时间常数:5ms;
电枢转动惯量:0.06kgm2
外径:224mm;
内径:96mm;
轴向长:122mm;
重量:约14kg。
俯仰轴电机—J320LYX14G永磁直流力矩电机技术指标
主要技术参数
峰值堵转扭矩:≥615Nm;
峰值堵转电压:60V;
峰值堵转电流:67A;
连续堵转扭矩:≥160Nm;
连续堵转电压:15.7V;
连续堵转电流:17.5A;
最大空载转速:55r/min;
转矩波动系数:≤4%;
电气时间常数:5.4ms;
电枢转动惯量:0.62kgm2
外径:320mm;
内径:200mm;
轴向长:187mm;
重量:约59kg。
直流力矩电机参数
《直流力矩电机参数,你了解多少?》
嘿,同学们!你们听说过直流力矩电机吗?我猜很多人可能跟我一开始一样,一脸懵,啥是直流力矩电机啊?
其实啊,这直流力矩电机就像是一个超级大力士,专门在各种机器里发挥着巨大的作用。
咱先来说说它的个头。
这直流力矩电机有大有小,有的小巧玲珑,就跟我的文具盒差不多大;有的可就庞大啦,像个大柜子!你能想象得到吗?
再看看它的力量,那可不得了!就像我们拔河比赛里最强壮的同学,力气大得吓人。
它能输出巨大的扭矩,啥是扭矩?哎呀,简单说就是让东西转动的力量。
比如说,要推动一个超级重的大轮子转起来,直流力矩电机就能派上大用场,轻轻松松就给搞定啦!
还有它的速度,这速度啊,可不是一成不变的。
有时候它转得飞快,就像一阵旋风;有时候又慢悠悠的,好像在散步。
这速度到底咋控制的呢?这就得说说它的电压啦!
电压高的时候,它就像打了鸡血一样,跑得飞快;电压低了呢,它就变得懒洋洋的。
这是不是很神奇?
还有哦,它的工作效率也很重要呢!就好比我们考试,分数高就说明学得好,效率高。
直流力矩电机要是效率高,就能节省好多电,还能工作更长时间,多棒啊!
我去问过老师,老师说:“这直流力矩电机啊,就像我们班的班长,能力强,能带领大家一起前进。
”
我又跑去问爸爸,爸爸笑着说:“它就像家里的顶梁柱,支撑着整个家。
”
那你们觉得直流力矩电机像什么呢?
反正我觉得啊,直流力矩电机虽然听起来很复杂,但是了解了之后就会发现它真的超级有趣!以后我还要学习更多关于它的知识,说不定我还能自己动手做一个小电机呢!你们说好不好?。
直流力矩电动机的结构特点直流力矩电动机是一种将电能转化为机械能的装置,其结构特点主要表现在以下几个方面:1. 电枢结构:直流力矩电动机的核心部分是电枢,它由大量的绕组和铁芯组成。
绕组通常采用导电性能良好的铜线,绕制在铁芯上。
铁芯由许多薄片叠压而成,以减小涡流损耗。
电枢的结构紧凑,使得电流通过绕组时能够产生较强的磁场。
2. 磁极结构:直流力矩电动机的磁极通常由永磁体或电磁体构成。
永磁体的磁场稳定,不需要外界电源供电,因此具有较高的效率和可靠性;而电磁体的磁场可以通过外界电源控制,使得电机的运行更加灵活。
磁极通常位于电枢的两侧,与电枢形成磁路,通过磁场与电枢的磁场相互作用,产生力矩。
3. 端盖和轴结构:直流力矩电动机的端盖通常由金属材料制成,用于固定电枢和保护电机内部结构。
轴是电机的输出端,将转动的力矩传递给外部负载。
端盖和轴的结构设计要考虑到电机的稳定性、耐久性和传递力矩的效率。
4. 制动器和冷却系统:直流力矩电动机通常配备制动器和冷却系统。
制动器用于控制电机的停止和启动,保证其在运行过程中的安全性。
冷却系统用于散热,防止电机因长时间工作而过热损坏。
5. 控制系统:直流力矩电动机的控制系统主要由电机控制器和传感器组成。
电机控制器负责控制电机的转速和转向,根据外界信号调节电机的工作状态。
传感器用于监测电机的运行参数,如转速、温度等,为电机控制器提供反馈信号,实现对电机的精确控制。
通过上述结构特点的描述,我们可以看出直流力矩电动机具有以下优点:1. 转速范围广:直流力矩电动机的转速范围广,从几千转/分钟到数十万转/分钟不等,可以满足不同应用场景的需求。
2. 转矩稳定:由于直流力矩电动机的磁场可以通过外界电源或永磁体控制,因此可以实现转矩的精确控制和稳定输出。
3. 启动和制动灵活:直流力矩电动机配备制动器,可以实现快速启动和制动,适用于一些要求高速启停的场合。
4. 控制精度高:直流力矩电动机的控制系统可以实现对电机转速、转向等参数的精确控制,满足不同应用场景对电机性能的要求。
分装式直流力矩电机分装式直流力矩电机随着科技的不断发展,现代工业对各类机型的精度和效率要求越来越高,这就需要具有可靠性、高效率和精准性的直流力矩电机来满足市场需求。
在这种情况下,分装式直流力矩电机应运而生。
一、定义与特点分装式直流力矩电机是一种直流电机,其电机结构主要被分为两个部分:机座和驱动单元。
该电机的特点在于,可以根据客户的使用要求和应用领域的各种需求,进行不同的配置,以便提供更加灵活和高效的机器性能。
二、应用领域分装式直流力矩电机主要应用于风扇、偏心任务、千斤顶以及各种物流传输系统、精密加工设备、光学设备和机器人系统等高精度和高效率的领域。
在这些需要高精度的应用领域,普通的线圈电机会失去效果,而使用分装式直流力矩电机就可以达到极高的精度和效率。
三、分类分装式直流力矩电机根据驱动单元的不同,可以分为内置式和外置式。
内置式将驱动单元嵌入机座中,而外置式则将驱动单元单独放置于机座旁边。
两种分类方式各有优劣,但都具有易操作、噪声小、振动小、能量转化效率高的特点。
四、优点1.低振动和低噪音分装式直流力矩电机能够降低电机振动和噪音,这是由于该电机的驱动单元和控制板都是单独的。
因此,能够减少电机本身的振动和噪音,并且还能够降低周围环境的振动和噪音。
2.操作方便分装式直流力矩电机可配带定位马达,并且可以通过驱动单元的配置来实现电机内部的精确位置。
因此,可以方便地安装、调试和操作,大大提高工作效率。
3.可靠性高由于分装式直流力矩电机的驱动单元是单独的,并且驱动与传感器协同工作,因此这种电机具有更高的稳定性和耐久性,能够适应复杂的工作环境和一些特殊的应用场景。
总结在当今高精度和高效率的工业领域中,分装式直流力矩电机已经成为必不可少的设备之一。
该电机具有低噪音、低振动、操作方便和可靠性高等优点,可以有效提高机器人系统、精密加工设备、光学设备等应用领域的效率和精度。
无刷直流力矩电机的连续堵转电压
无刷直流力矩电机的连续堵转电压是指在电机运行过程中,电机由于某种原因无法转动,被称为堵转状态。
在此状态下,电机电压不断增加,直到达到堵转状态下的最大电流。
这最大电流的电压称为连续堵转电压。
连续堵转电压主要取决于电机的设计和材料,以及电机的承受能力和热耗散能力。
一般来说,连续堵转电压是电机能够承受的最大电压,超过这个电压,电机可能会受损或过热。
计算连续堵转电压的方法可以根据电机的额定功率和额定转矩来确定,通常可以使用以下公式计算:
连续堵转电压 = (额定功率 / 电机阻抗) * √3
其中,额定功率是电机的额定输出功率,电机阻抗是电机的电阻和电感的组合阻抗。
需要注意的是,连续堵转电压是电机的一个临界指标,超过这个电压可能会对电机产生损害,因此在实际应用中需要根据具体情况来选择合适的工作电压。
永磁式直流力矩电动机
1.概述
永磁式直流力矩电动机是一种特殊的控制电机,是作为高精度伺服系统的执行元件,适应大扭矩、直接驱动系统,安装空间又很紧凑的场合而特殊设计的控制电机。
实际上,许多自动控制系统控制对象的运动速度相对是比较低的,比如:地面搜索雷达天线的控制系统;陀螺平台的稳定系统;单晶炉的旋转系统;精密拉丝系统等等,在这些控制系统中如果采用齿轮减速驱动,将会大大降低系统的精度,增加系统的惯量和反应时间,加大传动噪声。
如果采用力矩电机组成的直接驱动系统,就能够在很宽的范围内达到低速平稳运行,大大提高系统的精度,降低系统的噪声。
还有一些负载运行在很低的速度,接近堵转状态,或是负载轴端要加一定的制动反力矩,这些场合,都适合采用力矩电机。
2.性能特点
永磁式直流力矩电动机的性能有以下特点:
2.1高的转矩惯量比
一方面力矩电机设计成在一定体积下输出尽可能大的转矩,另一方面,实现无齿轮传动,从负载轴端看,折算到负载轴上转矩与惯量之比比齿轮传动大一个齿轮传动比的倍数,使系统加速能力大大增加。
2.2高的藕合刚度
力矩电机直接装置于负载轴或轮毂上,没有齿隙,没有弹性变形,传动链短,使系统伺服刚度得以提高。
2.3快的响应速度
力矩电机具有高转矩惯量比,使电机机械时间常数比较小,同时,电气时间常数也很小,保证了在宽广运行速度下都能快速响应,大大提高系统的硬度和品质。
2.4高的速度和位置分辩率
与齿轮或液压传动系统相比,没有齿隙引起的零点死区,减少了传动链
中传动部件的非线性因素,使系统的分辩率仅取决于误差检测元件的精度。
2.5高线性度
转矩的增长正比于输入电流,不随速度和角位置而变化,转矩~电流
特性基本通过零点,非线性死区很小。
2.6结构紧凑
典型的力矩电机设计成分装式的薄环形状(由定子、转子、电刷架三大
件组成),安装时占用较小的空间,尤其在对轴向尺寸、体积、重量要求严格的场合,具有较大的结构适应性和灵活性。
3. 性能指标说明
3.1峰值堵转转矩
电机受磁钢祛磁条件限制及设计中考虑最佳性能时,施加峰值电流电机处于瞬间堵转状态,此时输出的转矩为峰值堵转转矩。
3.2峰值堵转电流
对应峰值堵转转矩时输入的最大电流。
3.3峰值堵转电压
对应于产生峰值堵转电流时的电枢电压。
3.4连续堵转转矩
电机受发热、散热条件及电机绝缘等级条件限制,允许的长期堵转输出的转矩。
3.5连续堵转电流
对应连续堵转转矩时施加的电流。
3.6连续堵转电压
对应于产生连续堵转电流时的电枢电压。
3.7最大空载转速
力矩电机在空载时加以峰值堵转电压所达到的稳定速度。
4.电动机的工作特性
永磁式直流力矩电动机的工作特性见下图:
n n l
图1 永磁式直流力矩电动机的转速—转矩特性和连续工作区
图中:
M f —峰值堵转转矩 n 0max —最大空载转速 M l —连续堵转转矩 U f —峰值堵转电压 n 0—对应连续堵转电压时的空载转速 图中阴影线包围的部分即为连续工作区。
5. 四象限运行特性
图2 永磁式直流力矩电动机的运行特性
图2表示力矩电机的运行特性。
是由一系列速度-转矩特性所组成。
水平轴代表转矩,垂直轴代表转速,每一斜线代表某一电压下的速度-
转矩曲线。
这组曲线可以提供力矩电机在任何速度、转矩或外加电压(正负均可)情况下工作点的情况(4象限运行)。
标有4个双曲线以外的区域为换向不良区。
图中:Ⅰ象限——正向转矩、正向转速,为电动运行状态。
Ⅲ象限——负向转矩、负向转速,电压为负,亦为电动运行
状态。
Ⅱ象限——负向转矩、正向转速,为发电运行状态或制动运
行状态。
相当于电机被外机械拖动超过给定控
制电压方向的转速;或大于电机负向转矩而拖
动电机正向旋转。
Ⅳ象限——正向转矩、负向转速,为制动运行状态或发电运
行状态。
相当于负载大于电机堵转转矩而拖动
电机反向旋转;或在负向电压下拖动电机超过
给定控制电压方向的转速。
根据以上力矩电机的四象限运行特性就可以灵活地选用电机以适应各种系统运行状态。
6.开环与闭环控制
应用永磁式直流力矩电机只是在某些要求不高的场合采用开环运行,即简单地加以一定控制电压使电机运转,或采用功率驱动器和脉宽调制调速,但没有闭环反馈量,由于电机本身的转矩波动和负载的外来干扰转矩的影响,如负载自身的传动摩擦和振动,因而不可能达到高精度、低转速平稳运行的目的。
直流力矩电机主要用于直接驱动闭环控制伺服系统中(位置系统和速度系统)。
开环控制:
图3 开环控制示意图
闭环控制:
图4 闭环控制示意图
7.如何选用力矩电机
控制系统一般分为位置系统和速度系统。
位置系统除选用力矩电机外还要选用位置误差测量传感器,如光电编码器、旋转变压器等,要同轴连接,组成系统。
速度系统除选用力矩电机外还要选用测速发电机,同轴连接,组成系统。
或选用力矩—测速机组。
试选力矩电机时首先应选用电机的峰值堵转转矩大于负载的最大静摩擦转矩及负载所需的加速转矩之和,并留有足够大的余量;而且,电机连续工作区能满足长期运行的要求,电机的尺寸和重量又能在限定范围之内。
要注意:
1).不能按功率瓦数来选用力矩电机
实际力矩电机输出力矩大,而功率并不大(因转速低),而样本上
给出的峰值控制功率和连续控制功率是提供设计功率放大器用的输入控制功率。
2).不能将峰值堵转转矩作为长期使用的额定转矩
实际峰值堵转转矩是提供起动加速用的转矩,仅几十毫秒的持续时间,并不能长期堵转使用,电机会过热。
3).不能要求在开环下调电压达到低的速度
实际开环调电压低速不稳定,或抖动、或停转,必须在闭环控制下才能达到很低的速度。
