§1.4 地震波的反射、透射和折射序:在§1.3中讨论了无限均匀完全弹性介质中波的传播情况。
当地震波遇到岩层界面时,波的动力学特点会发生变化。
地震勘探利用界面上的反射、透射和折射波。
一、平面波的反射及透射同光线在非均匀介质中传播一样,地震波在遇到弹性分界面时,也要发生反射和透射。
首先讨论平面波的反射与透射。
(一)斯奈尔(snell)定律1.费马原理(最小时间原理)波从一点传播到另一点,以所需时间最小来取传播路径。
如图,波从P1点传到P2点。
速度均匀时,走路径①,直线,t最小,s也最小。
速度变化时,走路径②,曲线,t最小,s不最小。
注意:时间最小,不一定路程最小(取决于速度)。
P 1 P2路径①路径②例1:人要去火车站(见图)。
方法①从A步行到B,路程短,用时却多。
方法②从A步行到C,再坐车到B,路程长,用时却少。
步行速度V1V2 >>V1汽车速度V2例2:尽快地将信从A送到B① 傻瓜路径 ② 经验路径③ 最小时间路径,满足透射定律:21sin sin VV βα=②A2.反射定律、透射定律、斯奈尔定律波遇到两种介质的分界面,就发生反射和透射(注:地震透射、物理折射)。
(1) 反射定律:反射波位于法平面内,反射角=入射角。
注:法平面——入射线与界面法线构成的平面,也叫入射平面或射线平面。
O S地面 入射角=反射角与下式等价:111sin sin V V αα= (1)(2) 透射定律透射线位于法平面内,入射角与透射角满足下列关系:221sin sin VV αα= (2)(3) 斯奈尔定律综合(1)和(2)式,有PVVV ===22111sin sin sin ααα这就是斯奈尔定律,P 叫射线参数....。
推广到水平层状介质有:PVVV nn====αααsin ......sin sin 2211 (6.1-65)注:斯奈尔定律满足费马原理,上例2中把信由A 送到B 路径③是最小时间路径,它满足透射定律(用高等数学求极值可证明)。

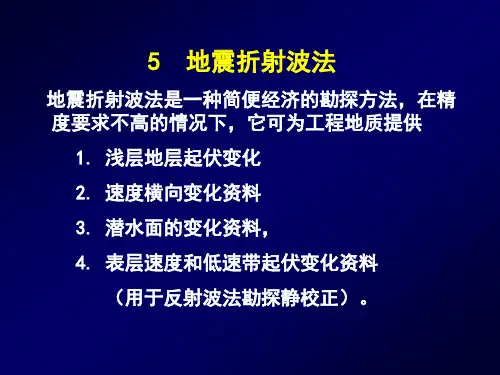

高分辨率折射地震数据的采集和解释Robert nkston 原著张秋光节译摘要本文的目的是对应用p波或s波的地面折射地震法作一总的考察。
应用折射地震法研究浅层目标物的历史可以追溯到50年代早期至1980年。
1980年以后,由于应用多道信号增强地震仪收集数据以及应用微机按广义互换法(Generalised Reciprocal Mechod,简写为GRM)软件解释数据,已经可能做到对地下作详细的勘测。
借助现代技术,在野外工作和数据处理方面均可实现高水平的质量监控。
论述了同时获得p波和s波的波速对工程应用的重要意义。
为了更好地分辨地下物质的类型(特别是含有地下水时),同时记录p波和s波可能是值得重视的下一个重要步骤,虽然目前的常规实践主要是测p波。
对产生p波和s波能量的方法作了比较。
进行s波测量时需要:(1)特别注意震源的设计;(2)在地震仪或计算机中进行额外的数据处理,以便从兼含p波和s波能量的信号中提取s波信息。
给出了二层、多层水平界面以及倾斜界面情况的旅行时方程。
这些方程在许多教科书中都可以找到,之所以重复给出,其目的在于指明有关折射测量的许多简单处理解释方法并不适当。
简单模型的旅行时方程还可用以说明构制连续正、反剖面曲线的外延技术(phantoning technique),这种构制工作要求野外记录有一定程度的重复覆盖。
截距时间法(Intercept Time Method,简记为ITM)是一种曾经使用了多年的解释方法。
但是,此法只适用于折射界面为平面且无横向速度变化的情况,这在实际中是罕见的。
为ITM 准备数据的野外工作方法是在排列的两端各放炮一次。
一般地说,这种现在已经过时的方法会给解释工作留下不确定的因素;当采集的数据足够充分时,才能消除其中许多不确定性。
GRM是一种较ITM更为完善的解释方法。
它先用外延技术获得正、反方向的连续时距曲线,然后利用这些曲线求出速度分析函数和时--深函数。
1实验一地震勘探实验(折射波法)实验一地震勘探实验(折射波法)一、实验原理地震勘探是根据人工激发(爆炸或撞击地面)的地震波在地下传播过程中,遇到弹性性质不同的地震界面后,在地层中产生反射和折射,部分地传回地表,用专门的仪器记录返回地面的波的旅行时间,研究振动的特征,来确定产生反射或折射的界面的埋深和产状,并根据所观测的地震波在介质中传播速度及波的振幅与波形变化,探讨介质的物性与岩性。
就波的传播特点而言,地震勘探一般可分为反射波勘探和折射波勘探。
二、实验目的1.了解地震勘探的原理;2.了解地震勘探工作布置及观测方法;3.掌握地震勘探数据采集、处理和解释,熟练操作相关软件。
三、实验仪器Strata Visor NZⅡ数字地震勘探仪。
Strata Visor NZⅡ地震勘探系统一般由主机、多芯电缆、检波器、触发器、震源(大锤或炸药)、铁板、直流电源、直流电源线以及数据采集、处理和解释软件等。
四、实验步骤1.在工区布设测线在工区布设测线,原则:由南向北、由西向东测线号与测点号依次增大。
使用皮尺标注检波器位置与激发点位置。
2.连接仪器的各个部分将主机、电源、多芯电缆、检波器、大锤、触发器按正确的方式一一连接起来。
注意:各接口均使用“防呆”设计,电缆插头与对应的插槽才能连接,电缆插头与非对应的插槽不能连接。
禁止暴力插拔各插头、插槽,以防仪器损坏。
3.采集开机后,直接进入SCS软件。
(1)survey--new survey菜单:设置测区名称和测线号;(2)system--set date/time菜单:设置时间、日期;(3)geom--survey mode菜单:设置地震勘探类型,本次实验为折射波勘探,即refraction;geom--geophone interval菜单:设置检波器距离,即道间距,本次实验设为2m;geom--group/shot location菜单:设置shot coordinate炮点坐标、geophone coordinate检波器坐标(自动或手动设置)、gain 增益(本次实验设为HIGH 36)、use道设置(可选DATA、INACTIVE等,本次实验设为DATA)、freeze道冻结(叠加冻结,本次实验设为NO)等;(4)acquisition--sample interval/record length菜单:设置时间采样间隔、记录长度(时窗)和delay延迟,本次实验sample interval设为0.25ms,record length设为0.25m,delay 设为0;acquisition--filter菜单:滤波器设置,本次实验屏蔽采集滤波器,设为FILTER OUT;acquisition--correlation菜单:相关设置,本次实验屏蔽相关,设为OFF;acquisition--stack option菜单:叠加设置,本次实验设为auto stack,即自动叠加;acquisition--specify channels菜单:选定某些道,屏蔽某些道。
