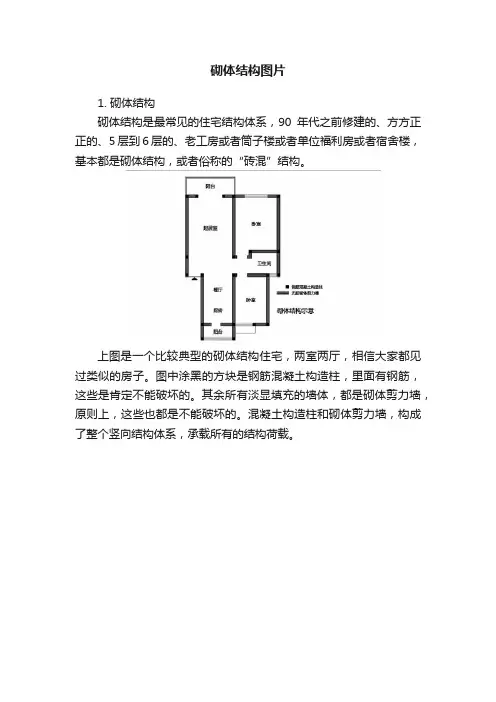

砌体结构图片1. 砌体结构砌体结构是最常见的住宅结构体系，90年代之前修建的、方方正正的、5层到6层的、老工房或者筒子楼或者单位福利房或者宿舍楼，基本都是砌体结构，或者俗称的“砖混”结构。
上图是一个比较典型的砌体结构住宅，两室两厅，相信大家都见过类似的房子。
图中涂黑的方块是钢筋混凝土构造柱，里面有钢筋，这些是肯定不能破坏的。
其余所有淡显填充的墙体，都是砌体剪力墙，原则上，这些也都是不能破坏的。
混凝土构造柱和砌体剪力墙，构成了整个竖向结构体系，承载所有的结构荷载。
为方便大家看图，我把天花板设置成透明，大家可以跟上面的平面图对照一下。
灰色的是混凝土，红色的是砌体。
砌体墙与透明楼板之间，是混凝土圈梁。
事实上，每一片墙体都在为结构贡献抗侧刚度。
有的人可能会说，“我就拆一点点墙体，没事的”。
的确，拆一点点墙体，房子是不会塌下来，但是，地震的时候，可能刚好就差那一点点侧向承载力......我并不是危言耸听，大自然是很残酷的，这一点点承载力的差异，导致的可能就是地震中幸存与倒塌的区别。
而且，一般砌体结构都是老房子了，可能当时修建的时候，设计、施工标准本身就不高，又上了岁数，老胳膊老腿已经经不起折腾了。
所以，我的建议是，对于砌体结构，也不用辨别了，死了这条心吧，别再动拆墙的主意了。
不光不能拆墙，也不能拆构造柱，也不能破坏楼面梁和圈梁，更不能加墙。
这些砌体结构的设计承载力本来就很勉强，有些楼板还是预制空心板，甚至个别的还有木楼板。
千万不要在楼板上加砌砖墙！轻则楼板开裂，重则楼板坍塌，非常可怕。
如果确实需要，请采用轻钢龙骨石膏板、蜂窝纸板、玻璃隔断等轻质干法墙体。
2. 剪力墙结构随着土地价格的上升、市场需求的增加，5、6层的砌体结构已经不能满足要求了。
90年代中后期开始出现的高层住宅，大量采用了混凝土剪力墙结构。
基本上，9层、10层往上直到30层乃至更高的住宅全都是剪力墙结构。
上图是个比较典型的剪力墙结构住宅，两室两厅，基本上是一梯三户的中间那一户。
砌体结构第一节材料性能第二节基本设计原则第三节承载力第四节混合结构设计第五节房屋部件第六节抗震设计要点砌体结构1材料性能砌体结构分类砌体结构材料◆无筋砌体：砖砌体、砌块砌体、石砌体◆配筋砌体：配有钢筋或钢筋混凝土的砌体。
网状和水平配筋砖砌体、组合砌体、配筋砌块砌体◆块体：普通砖、多孔砖、砌块、石材◆砂浆：水泥砂浆、混合砂浆、砌块专用砂浆◆钢筋◆混凝土1.烧结砖●烧结普通砖原料：粘土、煤矸石、页岩、粉煤灰标准规格：240mm x 115mm x 53mm适用范围：地上及地下结构●烧结多孔砖原料：同烧结普通砖，孔洞率不大于35%规格：KM1（190mm x 190mm x 90mm）、KP1（240mmx 115mm x 90mm）、KP2（240mm x 180mm x 115mm）适用范围：地上结构优点：减轻自重、减少砂浆用量、减少工时、节约粘土2.蒸压硅酸盐砖●蒸压灰砂普通砖原料：石英砂、石灰●蒸压粉煤灰普通砖原料：粉煤灰、石灰、石膏和集料3.混凝土砖●混凝土普通砖●混凝土多孔砖原料：水泥、砂、石强度等级：MU25、MU20、MU15适用范围：不得用于温度长期超过200、聚冷聚热和受酸性介质侵蚀的部位强度等级：MU30、MU25、MU20、MU15常用尺寸：多孔砖：240mm x 115mm x 90mm、240mm x 190mm x 90mm、190mm x 190mm x 90mm实心砖：240mm x 115mm x 53mm、240mm x 115mm x 90mm4.砌块●混凝土小型空心砌块原料：普通混凝土；孔洞率为25%~50%，单排孔和多排孔主要规格：390mm x 190mm x 190mm●轻集料混凝土空心砌块原料：普通混凝土（陶粒、火山灰混凝土）+煤渣、煤矸石5.石材●料石外形规则，高度及宽度不宜小于200mm●毛石形状不规则，中部厚度不应小于200mm强度等级：MU20、MU15、MU10、MU7.5、MU5砌块的厚度及空心率根据结构的承载力、稳定性、构造和热工要求确定强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20以边长为70mm的立方体试块的抗压强度表示1材料性能-砂浆砂浆定由胶结材料（石灰、水泥）和细骨料（砂）加水搅拌而成的混合物◆砂浆的作用a)将块体连接成整体而共同工作b)抹平块体表面而使砌体受力均匀c)填满块体间缝隙，提高砌体的保温性和抗冻性◆砂浆的分类a)水泥砂浆：水泥和砂拌合而成b)混合砂浆：水泥、掺和料和砂拌合而成c)非水泥砂浆：石灰和砂拌合而成d)砌块专用砂浆：掺入一定比例的掺和料和外加剂◆砂浆的特性a)流动性：砂浆的稠度（标准锤体沉入深度）砖砌体：70mm~100mm砌块砌体：50mm~70mm石砌体：30mm~50mma)保水性：保持水分的能力，以分层度表示●砂浆的强度为28天龄期的边长为70.7mm的立方体试件的抗压强度指标；分为M15、M10、M7.5、M5、M2.5；●混合砂浆因添加了掺和料，强度比同等级的水泥砂浆高；1材料性能砂浆性能对比表材料强度汇总表砌体无筋砌体砖砌体砌块砌体石砌体配筋砌体配筋砖砌体组合砌体配筋砌块砌体砌筑方法：●一顺一顶●梅花顶●三顺一顶墙体厚度：120mm（半砖）、240mm（1砖）、370mm（1砖半）、490mm（2砖）、620mm（2砖半）、740mm（3砖）水平网状配筋砌体混凝土或砂浆面层组合砌体钢筋混凝土构造柱组合墙在水平灰缝中配置钢筋网片偏心距超限的外侧配置钢筋设置间距≤4m的构造柱提高轴心抗压承载力提高偏心抗压承载力提高砖墙的承载力及抗震性1材料性能-砌体配筋砌块砌体：在竖向孔洞中设置竖向钢筋，配以水平分布钢筋和箍筋，然后灌注混凝土形成配筋砌块砌体。

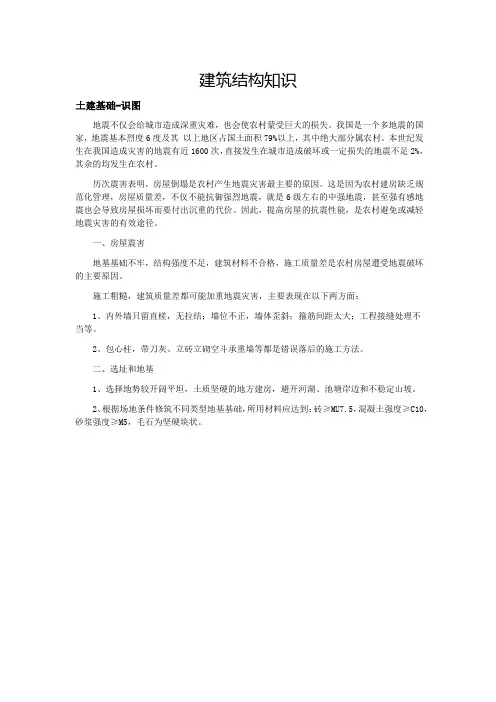

建筑结构知识土建基础-识图地震不仅会给城市造成深重灾难，也会使农村蒙受巨大的损失。
我国是一个多地震的国家，地震基本烈度6度及其以上地区占国土面积79%以上，其中绝大部分属农村。
本世纪发生在我国造成灾害的地震有近1600次，直接发生在城市造成破坏或一定损失的地震不足2%，其余的均发生在农村。
历次震害表明，房屋倒塌是农村产生地震灾害最主要的原因。
这是因为农村建房缺乏规范化管理，房屋质量差，不仅不能抗御强烈地震，就是6级左右的中强地震，甚至强有感地震也会导致房屋损坏而要付出沉重的代价。
因此，提高房屋的抗震性能，是农村避免或减轻地震灾害的有效途径。
一、房屋震害地基基础不牢，结构强度不足，建筑材料不合格，施工质量差是农村房屋遭受地震破坏的主要原因。
施工粗糙，建筑质量差都可能加重地震灾害，主要表现在以下两方面：1、内外墙只留直槎，无拉结；墙位不正，墙体歪斜；箍筋间距太大；工程接缝处理不当等。
2、包心柱，带刀灰、立砖立砌空斗承重墙等都是错误落后的施工方法。
二、选址和地基1、选择地势较开阔平坦，土质坚硬的地方建房，避开河湖、池塘岸边和不稳定山坡。
2、根据场地条件修筑不同类型地基基础，所用材料应达到：砖≥MU7.5，混凝土强度≥C10，砂浆强度≥M5，毛石为坚硬块状。
三合土，顾名思义，是三种材料经过配制、夯实而得的一种建筑材料，不同的地区有不同的三合土。
但其中熟石灰不可或缺，三合土存在于没有水泥或水泥奇缺点年代，所以，说三合土中有水泥是不对的。
我国的地质存在大量的“亚粘土”俗称“黄土”“红土”。
在有泥土地地方，三合土地材料为：泥土、熟石灰、炉渣。
经夯实，可增加其密实度，而且粘土颗粒表面的少量流行性二氧化硅和三氧化二铝石灰中的氢氧化钙发生反应，生成不溶于的水化硅酸钙与水化铝酸钙，将粘土颗粒胶结起来，提高了粘土的强度和耐水性。
水泥、沙或幼石粉、小石(大多用10、20公分)主要比例有：1(水泥):1(沙或幼石粉):2(小石)-此比例力度最强, 1:2:4 ,1:3:6当然还有更多，那些是专业配制了。
