完整版)钢结构识图图集图标讲解XXX钢结构识图培训讲义技术部XXX 2009年5月24日第一章：识图基础一、投影及三视图三视图包括正视图（上左）、侧视图（上右）和俯视图（下）。
在使用时不一定要完整出现，可能只有其中两个。
如果有剖视符号，按照符号所示方向看物体。
如果没有剖视符号，则一般遵循以下惯：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体。
正确的看图方向至关重要，决定了装配方向的正确与否。
由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。
2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。
3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引：左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
字母a表示参看中的节点，底下的“—”表示“在本图中”。
如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号。
2.带剖视符号的索引：与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号1.焊缝基本符号（常用）：表示焊缝横截面形状的符号。
序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝6 带钝边单边V形焊缝7 6角焊缝8 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号。
序号名称示意图符号说明1 平面符号焊缝表面XXX（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状时，可以不用辅助符号。
钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西；2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛，细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号（常用）：表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号：表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平（一般通过加工）2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是，可以不用辅助符号。
3.补充符号：补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝（余同）表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”（即引申为“两面或三面都采用相同的焊缝”之意），4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡口节点表，可供参考：5.焊缝尺寸的标注：序号名称示意图焊缝尺寸说明1 对接焊缝S：焊缝有效厚度2 卷边焊缝S：焊缝有效厚度3 连续角焊缝K：焊角尺寸S1，l1：标注边的焊角尺寸、长度S2，l2：标注对面的焊角尺寸、长度或4 断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数5交错断续角焊缝l：焊缝长度（不计弧坑）e：焊缝间距n：焊缝段数K：焊角尺寸说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。
超全的建筑结构施工图识图总结，入门必看！房建施工实战之结构图读图识图总结，建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。
3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。

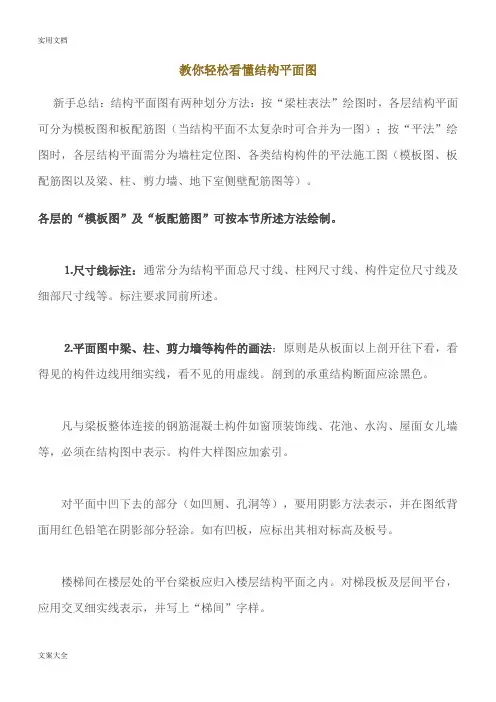

教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
