手车式-固定式-固封极柱式10kv户内高压真空断路器ZN63(VS1)-12

ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

ZN63A-12真空断路器ZN63A-12户内高压真空断路器一. 概述ZN63A-12型户内高压真空断路器是三相交流50Hz,额定电压为12kV的户内装置，可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。

ZN63A-12型户内高压真空断路器既可装入手车式开关柜,也可装入固定式开关柜。

该断路器具有寿命长、维护简单、无污染、无爆炸危险，噪音低等优点，并且适应于频繁操作等比较苛刻的工作条件。

1.产品型号、名称及含义Z N 63A - 12 / - - -户内交流高压真空断路器额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内型真空断路器在行业上，此产品原使用型号为VS1。

2.产品设计优点l产品符合GB1984、DL/T403、IEC56等标准规定l机械耐久性和电气耐久性在额定电流下，机械寿命高达30000次在额定短路电流下，开断次数高达50次l维护量最少通常仅需对操作机构做少量清扫或润滑l完整的产品系列额定电流从630A到4000A额定短路开断电流从20kA到50kAl产品系列性、通用性好，用户维护使用方便l产品出厂前全部依据可靠性原理进行500次机械磨合，保证产品的可靠性l向用户提供优秀的售后服务3.断路器主要的技术参数，见表1：表1序号1 2额定电压额定绝缘水平1min工频耐受电压冲击耐受电压3 4 5 6 7 8额定电流额定短路开断电流额定短路关合电流（峰值）额定动稳定电流（峰值）额定热稳定电流（有效值）额定短路开断31.5kA电流开断次数40kA50kA额定热稳定时间额定操作顺序31.5kA机械寿命40kA50kA额定单个电容器组开断电流额定背对背电容器组开断电流次s kA A kV 75630 1000 1250 1600 2000 2500 3150 400020 25 31.5 40 50 50 63 80 100 130 50 63 80 100 130 20 25 31.5 40 50 50 30 20 4分-0.3s-合分-180s-合分分-180s-合分-180s-合分30000 20000 10000 630 400名称单位kV数值12 429 10 11次A A12 13二.结构及功能特性ZN63A-12真空断路器由以下基本设计结构组成：l主回路全封闭结构l框架整体型布局l断路器操作机构1.主回路的全封闭结构ZN 6 3A型真空断路器的主回路采用全封闭结构，主回路部件纵向安装在一个管状绝缘筒内，绝缘筒是由环氧树脂采用APG工艺浇铸而成，具有良好的耐电弧、抗老化、高强度特性，可防止真空灭弧室受外部因素的损坏，增加了导电回路本体承受动热稳定电流的能力。

zn63vs1-12真空断路器说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

概述：ZN63-12型户内交流高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

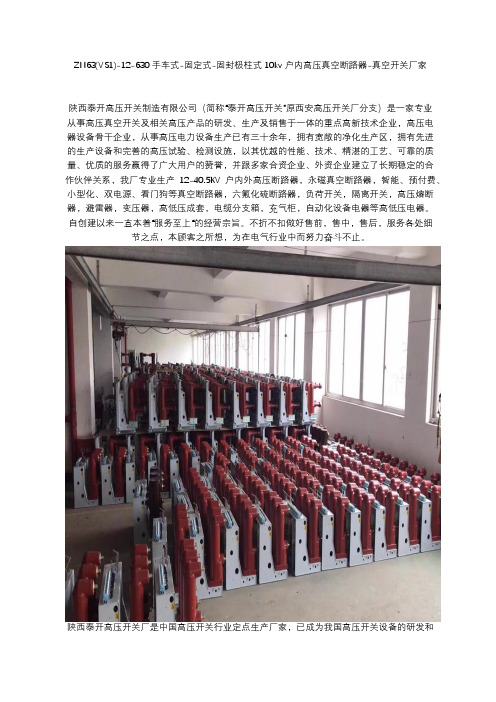

ZN63(VS1)-12-630手车式-固定式-固封极柱式10kv户内高压真空断路器-真空开关厂家陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

VS1-12型户内高压真空断路器系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

ZN63-12(VS1)真空断路器结构及参数ZN63-12(VS1)真空断路器如图1为当前国内自行研制的较先进的产品，是额定电压为12kV户内断路器，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，产品可配置在中置柜、双层柜、固定柜中使用。

（a）（b）图1 ZN63-12(VS1)真空断路器（a）正面结构图（b）背面结构图1、一般使用条件（1）环境温度不大于+40℃，不低于-1℃（允许在-30℃时贮运）；（2）海拔高度1000 m；（3）空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3 Mpa，在高湿度内温度急降时，可能凝露；（4）地震裂度不超过8度；（5）无火灾、爆炸、污秽不超过2级、没有化学腐蚀及剧烈振动的场所。

2、主要特点（1）紧凑的设计方便配柜，大大减少配电柜的体积；（2）固定式与抽出式两种型式可供选择；（3）灭弧室封装在垂直的绝缘筒内，可防止机械损伤和环境污染；（4）采用弹簧机构与真空灭弧室一体的整体型布局，降低了能耗和噪声；（5）触头开距小，可动部件小，机械寿命长；（6）结构简单，可靠性高，所需维护量少；（7）铜铬材料和纵磁场触头结构使断路器开断能力高，截留值低；（8）真空中触头烧损小，电阻值稳定，开断能力稳定、寿命长；（9）操作机构为弹簧储能式，可以用交流或直流操作，亦可手动操作；（10）固定式加装底盘车即成为手车式，底盘车与操作结构具有机械联锁以防止误操作；（11）储能时间短，可实现自动重合闸或多次自动合闸；（12）可装设过电流脱扣器，具有过流保护功能；（13）内置防跳跃功能；（14）对环境无污染，无爆炸危险。

3、技术性能参数（1）断路器主要技术参数表1 ZN63-12(VS1)真空断路器主要技术参数（2）断路器机械特性参数表2 ZN63-12(VS1)真空断路器主要械特性参数11 动、静触头累积允许磨损厚度mm 34、结构（见图2）（1）VS1真空断路器总体采用操动机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。

10kV真空断路器（ZN63A-12型、VS系列）检修作业指导书10kV真空断路器(ZN63A-12型、VS系列)检修作业指导书 1 范围本作业指导书适用于10kV(ZN63A-12型、VS系列)真空断路器检修工作。

2 检修前准备2.1 备品备件(见表1)表1 备品备件序号名称规格单位数量备注1 分闸线圈只 1 ZN63A-12、VS系列开关配套机构用2 合闸线圈只 1 ZN63A-12、VS系列开关配套机构用2.2 工器具、材料(见表2)表2 工器具、材料序号名称规格单位数量备注1 万用表块 12 组合工具套 13 绝缘胶布卷 14 导电膏瓶 1第 1 页共 6 页2.3 危险点分析和预控措施(见表3)表3 备品备件序号危险点分析预防措施检查机构和断路器前，将“远方/就地”切断开关打到就地位置，确认断路器处1 开关误动或误操作伤害人体于分闸状态，储能电源开关已断开，并释放分、合闸弹簧能量。

作业时注意与相邻运行间隔的带电设备保持足够的安全距离(10kV)?0.7m，与2 工作时误碰相邻运行设备运行设备间的临时遮栏不得随意拆除或移动。

高压试验或保护传动前必须与开关检修负责人取得联系，在其认可后方可进行;插上航空插头前，防止电机突然储能，伤害工作人员;在测量、调整开关相关技3 各工作小组间或工作班成员间未协调好或配合不好，造成人员伤害或设备损坏术参数时，负责分、合闸操作的人员必须在得到测量调整人员的明确指令后方可进行操作;高压试验时，设立专人安全监护，与试验无关人员全部撤离试验区域，试验前大声呼唱，提醒相关人员。

将手车拉至检修位前，检查锁扣是否已锁住手车，要防止锁扣未锁住而滑出跌落; 4 移动小车过程中，小车滑落损坏，压伤人体移动过程中要至少两人配合，防止小车倾倒;将手车推入柜里“试验位置”后，检查确认联锁杆已锁住手车;将小车从移动平台向地面或从地面向移动平台转移时，严禁将导电臂作为受力支5 搬动小车时，受力点位置选择不对，造成设备损坏撑点6 机构二次接线检查时不小心造成直流短路或接地检查前确认航空插头已断开。

ZN63A-12型真空断路器常见故障的原因分析及处理摘要：对ZN63A-12型真空断路器的工作原理进行介绍，对其在实际运行中出现的常见故障进行详细分析，并针对这些问题，提出了可行的处理措施。

关键词：真空断路器故障分析处理ZN63A户内高压真空断路器以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，具有灭弧能力强，电气寿命长，检修和维护工作量小，运行可靠，适合频繁操作的优点，现在真空断路器已逐渐取代了油断路器，成为泵站变电所的主要设备。

真空断路器经过多年的运行，也出现了各种各样的故障，笔者在处理这些问题的过程中，积累了一些实际经验，现进行详细阐述，以供同行借鉴。

1、真空灭弧室的漏气问题1.1 故障现象真空断路器在真空室内开断电流并进行灭弧，而真空断路器本身没有监测真空度特性的装置，运行检修人员无法感知真空度的高低，真空度降低故障为隐性故障，真空度下降，断路器动静触头间击穿电压迅速降低，将影响断路器正常工作，其危险程度远远大于显性故障。

1.2 原因分析真空度降低的主要原因有以下几点：真空室使用的材料气密情况不良或制造工艺存在问题，造成真空室本身存在微小漏点等质量问题；金属波纹管密封质量不良，经过频繁操作出现漏点；真空开关运行时间的增长和开断次数的增加，其真空度逐步下降，当真空度下降超过规定值时将会影响其开断能力和耐压水平。

真空度降低将对真空断路器开断过电流的能力造成严重影响，缩短断路器的使用寿命，严重时可能会引起开关爆炸。

可以这么说真空断路器的电寿命是由真空灭弧室的电寿命决定的。

1.3 处理方法在日常运行中，值班员应详细记录真空断路器的正常开断操作和短路开断情况，当发现极限开断电流值超过说明书给出的极限值时，应更换真空灭弧室。

总之，当检测真空度不合格时，必须更换真空灭弧室，同时做好真空断路器的行程、超程、三相同期等特性试验，使之符合要求。

1.4 预防措施值班员应按照规定对设备进行认真严格的巡视，应特别注意真空开关外部是否有放电现象。

ZN63-12(VS1)真空断路器结构及参数ZN63-12(VS1)真空断路器如图1为当前国内自行研制的较先进的产品，是额定电压为12kV户内断路器，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，产品可配置在中置柜、双层柜、固定柜中使用。

（a）（b）图1 ZN63-12(VS1)真空断路器（a）正面结构图（b）背面结构图1、一般使用条件（1）环境温度不大于+40℃，不低于-1℃（允许在-30℃时贮运）；（2）海拔高度1000 m；（3）空气相对湿度日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3 Mpa，在高湿度内温度急降时，可能凝露；（4）地震裂度不超过8度；（5）无火灾、爆炸、污秽不超过2级、没有化学腐蚀及剧烈振动的场所。

2、主要特点（1）紧凑的设计方便配柜，大大减少配电柜的体积；（2）固定式与抽出式两种型式可供选择；（3）灭弧室封装在垂直的绝缘筒内，可防止机械损伤和环境污染；（4）采用弹簧机构与真空灭弧室一体的整体型布局，降低了能耗和噪声；（5）触头开距小，可动部件小，机械寿命长；（6）结构简单，可靠性高，所需维护量少；（7）铜铬材料和纵磁场触头结构使断路器开断能力高，截留值低；（8）真空中触头烧损小，电阻值稳定，开断能力稳定、寿命长；（9）操作机构为弹簧储能式，可以用交流或直流操作，亦可手动操作；（10）固定式加装底盘车即成为手车式，底盘车与操作结构具有机械联锁以防止误操作；（11）储能时间短，可实现自动重合闸或多次自动合闸；（12）可装设过电流脱扣器，具有过流保护功能；（13）内置防跳跃功能；（14）对环境无污染，无爆炸危险。

3、技术性能参数（1）断路器主要技术参数表1 ZN63-12(VS1)真空断路器主要技术参数（2）断路器机械特性参数表2 ZN63-12(VS1)真空断路器主要械特性参数11 动、静触头累积允许磨损厚度mm 34、结构（见图2）（1）VS1真空断路器总体采用操动机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。

ZN639(VS)-12户内高压交流真空断路器陕西平高智能电气有限公司专业生产真空断路器的厂家，如VS1真空断路器，ZW32真空断路器，ZW8真空断路器，ZW20真空断路器，ZW7真空断路器，ZN85真空断路器，ZN28真空断路器等，各种高压真空断路器系列产品。

陕西平高智能是一家专业生产、销售、研发为一体的大型企业，是国内最具规模、技术水平最高、出口量最大的高压真空断路器生产企业。

拥有完整、科学的质量管理体系。

聘用一批正规院校毕业的高技能、高素质人才，重金聘请行业高级工程师坐镇，引进德国最先进设备和产品，使得平高智能电气产品设计具备国际领先水平。

陕西平高智能电电气有限公司，始终坚持；以专业的技术，一流的质量，诚信可靠的宗旨，高质量的产品，良好的诚信，优质的服务，产品畅销全国近三十多个省、市、自治区以及远销新加波、奥大利亚等国家。

陕西平高智能电气，竭诚与海内外客户双赢合作，共同发展!! 共创未来!!-vs1-12系列户内高压断路器安装详细说明书陕西平高智能电气有限公司-免费供应ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。

断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
