平板阀最终检验作业指导书

阀门试验作业指导书引言概述：阀门是工业生产中常见的控制装置，用于调节流体的流量、压力和方向。

为了确保阀门的正常运行和安全性，阀门试验作业是必不可少的环节。

本文将详细介绍阀门试验作业的指导书，帮助工作人员正确进行阀门试验。

一、试验前准备1.1 确认试验标准：根据相关标准确定试验内容和要求。

1.2 准备试验设备：准备好所需的试验设备，如压力表、流量计等。

1.3 检查阀门状态：检查阀门的外观、密封性能等是否正常。

二、试验过程2.1 压力试验：根据试验标准施加压力，观察阀门的密封性能。

2.2 流量试验：通过流量计测试阀门的流量调节性能。

2.3 调节试验：调节阀门，观察其对流体流量和压力的调节效果。

三、试验记录3.1 记录试验数据：准确记录试验过程中的压力、流量等数据。

3.2 记录试验结果：根据试验数据分析试验结果，判断阀门的性能是否符合要求。

3.3 保存试验记录：将试验记录保存在阀门档案中，作为日后参考。

四、试验安全4.1 安全防护措施：在试验过程中要严格遵守安全操作规程，确保人员安全。

4.2 防止压力超载：在进行压力试验时，要注意防止阀门超载，避免事故发生。

4.3 紧急处理措施：制定紧急处理方案，一旦发生意外情况，能够及时处理并避免事故扩大。

五、试验后处理5.1 清洁阀门：试验结束后要及时清洁阀门，保持其外观整洁。

5.2 整理试验设备：将试验设备进行清洁、维护和储存，以备下次使用。

5.3 提交试验报告：将试验记录整理成报告，提交给相关部门，并对试验过程中发现的问题提出改进建议。

结语：阀门试验作业是确保阀门正常运行和安全性的重要环节，正确的试验操作和记录对于保障工业生产的安全和稳定起着至关重要的作用。

希望通过本文的介绍，能够帮助工作人员更加规范和有效地进行阀门试验作业。

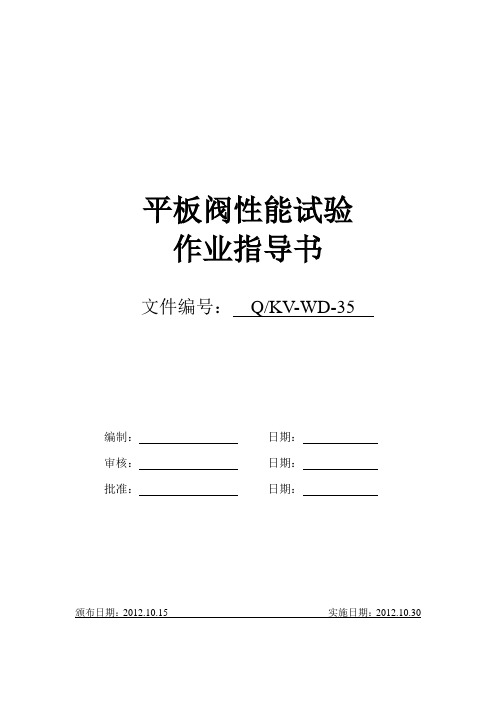

平板阀性能试验作业指导书文件编号：Q/KV-WD-35编制：日期：审核：日期：批准：日期：颁布日期：2012.10.15 实施日期：2012.10.30ABV 平板阀性能试验作业指导书 Q/KV-WD-35 REV A1.0主题内容与适用范围本标范规定了平板式阀门的装配过程要求及试验质量控制程序本标范适用于我公司生产的压力为10000psi-15000psi平板型阀门2.0引用标准API spce6A《井口、采油树、设备规范》3.0鉴定试验用的产品a)总则性能鉴定试验应在试制的或生产的API SPEC 6A设备样机上进行，以验证其压力、温度、载荷、机械循环和标准试验流体的性能要求符合设计要求。

b)试验产品性能鉴定试验除本附录内另有规定外，应在全尺寸产品或代表最终产品有关部件规定尺寸的装置上进行。

c)产品尺寸接受鉴定试验的设备的实际尺寸，应在对正常生产的设备规定尺寸的允许公差范围之内。

如果可能，这些实际尺寸应代表最低限。

尺寸公差的最低限应由公司根据具体情况，（如密封性和机械功能）考虑选定。

d) 外部涂漆或涂层任何用于试压的产品不应有妨碍泄漏检测和/或观察的油漆或其他涂层。

4.0安全人员和设备的安全，对人员和设备的安全应予恰当考虑。

5.0验收准则5.1总则产品验证试验应包括本附录规定产品要求等级（PR）的所有试验要求。

5.2 结构完整性试验的产品不得有不符合其它性能要求的永久变形程度。

5.3承压完整性a)室温下的静水压试验在室温下的静水压试验，在规定的稳压期间无可泄露出现，应予验收。

在稳压期间压力测量装置上观察到的压力变化，应小于试验压力的5%或500Psi(3.45MPa)，取其小者。

b)室温下的气压试验在室温下的气压试验，如无可见的连续气泡，应予验收。

如观察到泄漏，应在大气压下测量，在规定的稳压期间，其泄漏必须小于每小时20cc(立方厘米)。

c) 最低/最高温度试验在高温或低温下的静水压或气压试验，如在压力测量装置上观察到的压力变化小于试验压力的5%或500Psi(3.45MPa)，择其小者，应予以验收。

阀门试验作业指导书引言概述：阀门试验是阀门创造过程中的重要环节，通过试验可以验证阀门的性能和质量，确保阀门在使用过程中能够正常运行。

为了规范阀门试验作业，提高试验效率和准确性，制定了阀门试验作业指导书。

一、试验前准备1.1 确认试验标准：在进行阀门试验前，首先要确认试验标准，包括国家标准、行业标准或者客户要求的特殊标准。

1.2 准备试验设备：根据试验标准要求，准备好相应的试验设备，包括试验台、压力表、流量计等。

1.3 检查阀门状态：检查阀门的外观和内部结构，确保阀门无损坏或者异物，保证试验的准确性。

二、试验操作步骤2.1 压力试验：将阀门安装在试验台上，逐步增加压力，观察阀门的密封性能和耐压性能。

2.2 流量试验：通过调节流量计，测试阀门的流量特性，包括启闭力、启闭时间和流量系数等。

2.3 寿命试验：根据试验标准要求，进行长期的循环试验，检验阀门在不同工况下的稳定性和耐久性。

三、试验记录和报告3.1 记录试验数据：在试验过程中，要及时记录试验数据，包括压力、流量、温度等参数。

3.2 分析试验结果：根据试验数据进行分析，评估阀门的性能和质量，及时发现问题并提出改进措施。

3.3 编写试验报告：根据试验数据和分析结果，编写试验报告，包括试验过程、结果和结论，供相关部门参考。

四、试验后处理4.1 清洁阀门：试验结束后，及时清洁阀门表面和内部，防止试验介质残留影响阀门性能。

4.2 保养维护：对试验后的阀门进行保养维护，延长阀门的使用寿命，确保阀门在下次试验前处于良好状态。

4.3 存档管理：将试验数据和报告进行归档管理，建立阀门试验档案，方便日后查询和追溯。

五、安全注意事项5.1 严格遵守操作规程：在进行阀门试验时，必须严格按照操作规程进行，确保操作安全。

5.2 注意试验环境：选择安全的试验环境，确保试验设备和人员的安全。

5.3 防范事故风险：在试验过程中，要随时注意阀门的状态和试验设备的运行情况，及时处理异常情况，避免事故发生。

阀门试验作业指导书引言概述：阀门试验是确保阀门性能和安全的重要环节，正确的试验操作能够有效地保障设备运行的顺利和安全。

本文将从阀门试验的准备工作、试验操作、记录填写、安全注意事项和常见问题等方面进行详细介绍。

一、准备工作1.1 确认试验标准和要求：在进行阀门试验前，首先要明确试验的标准和要求，包括试验压力、试验介质、试验温度等内容。

1.2 准备试验设备：确保试验设备完好，包括试验台、压力表、温度计等，保证设备的准确度和可靠性。

1.3 检查阀门状态：在试验前要对阀门进行检查，确保阀门处于关闭状态，无泄漏和损坏。

二、试验操作2.1 设定试验参数：根据试验标准和要求，设定试验参数，包括试验压力、试验时间等。

2.2 进行试验：按照设定的参数进行试验操作，逐步增加试验压力，观察阀门的工作情况和泄漏情况。

2.3 记录试验数据：在试验过程中要及时记录试验数据，包括试验压力、试验时间、阀门工作情况等，以备后续分析和比对。

三、记录填写3.1 填写试验报告：试验结束后，要及时填写试验报告，包括试验设备、试验参数、试验结果等内容。

3.2 签署确认：试验报告填写完毕后，需要相关人员进行签署确认，确保试验数据的准确性和可靠性。

3.3 存档备查：完成试验报告后，要进行存档备查，以备日后查阅和分析。

四、安全注意事项4.1 确保人员安全：在进行阀门试验时，要确保操作人员的安全，避免发生意外事故。

4.2 使用防护装备：操作人员要佩戴相应的防护装备，包括安全帽、手套、护目镜等，确保人身安全。

4.3 防止泄漏事故：在试验过程中要注意防止试验介质泄漏，及时处理泄漏情况，确保试验环境的安全。

五、常见问题5.1 阀门泄漏：常见问题之一是阀门泄漏，可能是阀门密封面损坏或安装不当所致，需要及时处理。

5.2 试验参数设置错误：试验参数设置错误可能导致试验结果不准确，需要及时调整参数，重新进行试验。

5.3 设备故障：设备故障也是常见问题之一，需要及时维修或更换设备，确保试验的正常进行。

阀门试验作业指导书一、任务背景和目的阀门试验是对安装完毕的阀门进行检验和验证其性能是否符合要求的重要工作。

本次阀门试验作业指导书旨在提供详细的操作指导，确保试验过程规范、准确，并保证试验结果的可靠性。

二、试验准备1. 试验设备和工具准备：- 阀门试验台- 压力表- 流量计- 温度计- 扳手、扳手套筒等常用工具2. 试验环境准备：- 确保试验现场通风良好，并无明火或易燃物品- 保证试验设备和工具处于良好的工作状态- 清理试验台面，确保无杂物3. 试验材料准备：- 试验液体（根据实际需要选择合适的液体）- 试验记录表格- 其他可能需要的辅助材料（如密封胶、润滑油等）三、试验步骤1. 确认试验阀门的型号、规格和试验要求，并核对试验设备和工具的准备情况。

2. 检查阀门的外观和连接情况，确保无明显损坏和松动。

3. 根据试验要求，将阀门安装到试验台上，并进行固定。

4. 进行气密性试验：a. 关闭阀门，将试验液体注入试验台。

b. 用压力表检测试验台内的压力，确保无泄漏现象。

c. 观察阀门外观，检查是否有气泡冒出，确认阀门密封性良好。

5. 进行耐压试验：a. 逐渐增加试验台内的压力，记录每个压力点的数值。

b. 在每个压力点维持一段时间，观察阀门是否有异常现象，如渗漏、异响等。

c. 在试验结束后，降低压力至零，观察阀门是否能完全关闭。

6. 进行流量测试：a. 根据试验要求，设置试验台内的流量。

b. 观察阀门在不同流量下的工作情况，记录流量和阀门的开度。

7. 进行温度测试：a. 根据试验要求，设置试验台内的温度。

b. 观察阀门在不同温度下的工作情况，记录温度和阀门的开度。

8. 完成试验后，将试验记录整理并归档，包括试验日期、试验人员、试验设备和工具的编号、试验结果等信息。

四、安全注意事项1. 在试验过程中，应穿戴好防护装备，如安全帽、防护眼镜和手套等。

2. 确保试验现场通风良好，避免有害气体积聚。

3. 操作过程中应注意防止烫伤和撞伤等事故的发生。

平板阀最终检验作业指导书文件编号：Q/KV-WD-36编制：日期：审核：日期：批准：日期：颁布日期：2012.10.15 实施日期：2012.10.30ABV 平板阀最终检验作业指导书 Q/KV-WD-36 REV A1.0目的确保产品整体性能符合标准规定，兑现向顾客的承诺。

2.0范围适用于阀门产品的最终检验和试验。

3.0检验要求最终检验和试验包括：产品性能检验（压力试验）、成品入库前检验和产品交付检验。

3.1 产品性能检验3.1.1装配连续性代号a)PSL 1无要求b)PSL2-4阀门要求连续性代码。

3.1.2 跟踪性记录a)PSL1-2无要求b)PSL3-4应列出标识本体、盖、阀杆、端部和出口连接与阀孔密封机构的报告，以实现组合件的可追溯性。

3.1.3通径试验阀应进行通径试验，用一根按表1要求设计的通径规（型式见图1）通过闸阀的通孔，通径规应能完全通过阀孔。

3.1.4装配记录包括：产品型号、规范级别、产品连续编号、零件号、材质炉号、热处理炉号、通径情况、装配人员、装配日期、检验人员。

字迹清晰、认真、不得涂改；图 12012.10.15发布第1页共6页 2012.10.30实施3.1.4 静水压试验3.1.4.1静水压密封试验1) 低压试验:试验压力为300Psi,2) 平板阀门在涂漆前必须进行阀座液压密封试验，试验压力为额定工作压力，压力依次作用在闸板的每一侧，另一侧打开处于常压状态；平板膨胀阀门在涂漆前进行阀座密封试验,直接从注入阀处打压,阀门处于关闭状态；对于单流阀，试验压力应作用在出口端，进口端处于常压状态，试验介质为自来水或加防锈加剂的水，试验压力为阀门的最大工作压力。

3.1.4.2 试验程序a、压力从零升至预定的试验压力，稳压时间见表2；b、降压至零（平板闸阀应处在整个压差情况下打开，并测定开关力矩）；c、a、b两项重复做一次，稳压时间见表2；d、对于PSL2、PSL3阀门还应进行第三次加压和稳压，稳压时间见表2；e、按a、b、c的顺序和内容对平板闸阀另一侧进行阀座的液压密封试验。

阀门试验作业指导书一、引言阀门试验是在阀门安装、维修或更换之前进行的一项重要工作，旨在验证阀门的性能和可靠性。

本作业指导书旨在提供详细的操作流程和要求，确保阀门试验工作的准确性和安全性。

二、试验准备1. 工作人员应具备相关的阀门试验知识和技能，并佩戴合适的个人防护装备。

2. 确保试验设备和工具的完好性和准确性。

3. 确认试验所需的试验介质和试验压力，并准备好相应的介质和压力源。

三、试验步骤1. 检查阀门a. 检查阀门的外观，确保无明显的损坏或泄漏。

b. 检查阀门的标志和型号，确保与试验要求相符。

c. 检查阀门的密封性能，如有问题应及时修复或更换。

2. 清洁阀门a. 使用适当的清洁剂清洗阀门内外表面，确保无杂质和污垢。

b. 用清洁水冲洗阀门，确保清洁剂完全清除。

3. 密封试验a. 将试验介质连接到阀门的进口端口，并确保连接牢固。

b. 逐渐增加试验压力，观察阀门是否有泄漏现象。

c. 在试验压力下保持一段时间，检查阀门的密封性能。

4. 耐压试验a. 将试验介质连接到阀门的进口端口，并确保连接牢固。

b. 逐渐增加试验压力至额定压力的1.5倍，保持一段时间。

c. 观察阀门是否有泄漏现象，记录试验结果。

5. 操作试验a. 操作阀门，观察阀门的开闭情况和动作是否灵活。

b. 检查阀门的操作力是否符合要求。

c. 检查阀门的位置指示是否准确。

6. 试验记录a. 记录试验日期、试验人员、试验阀门的标志和型号等基本信息。

b. 记录试验压力、试验结果和发现的问题。

c. 如有问题或异常情况，应及时通知相关部门或人员进行处理。

四、安全注意事项1. 在试验过程中，严禁站在阀门的正面或背面，以防止突发事故导致的伤害。

2. 严禁在试验过程中超过阀门的额定压力，以免造成设备损坏或人员伤亡。

3. 在试验过程中，应严格遵守相关的安全操作规程和操作规范，确保人员和设备的安全。

五、附录1. 阀门试验记录表a. 试验日期、试验人员、试验阀门的标志和型号等基本信息。

阀门试验作业指导书一、任务背景阀门试验是指对安装在管道系统中的阀门进行检测和验证其性能的过程。

阀门试验作业指导书是为了确保试验过程规范、安全、高效进行而编写的指导文件。

二、试验目的1. 验证阀门的密封性能，确保阀门在关闭状态下不发生泄漏。

2. 测试阀门的启闭灵活性，确保阀门能够正常开关。

3. 检测阀门的耐压性能，确保阀门在工作压力下不发生破裂等安全问题。

三、试验内容1. 阀门密封性试验：a. 准备工作：检查阀门是否安装正确、密封面是否清洁、密封垫片是否完好等。

b. 试验方法：将阀门关闭，施加一定压力，观察是否有泄漏现象。

c. 试验结果：记录试验压力、泄漏情况等数据。

2. 阀门启闭试验：a. 准备工作：检查阀门是否安装正确、阀门杆、阀盖等部件是否完好。

b. 试验方法：使用手动或电动装置操作阀门，观察阀门启闭是否灵活顺畅。

c. 试验结果：记录启闭次数、启闭时间等数据。

3. 阀门耐压试验：a. 准备工作：检查阀门是否安装正确、阀门杆、阀盖等部件是否完好。

b. 试验方法：逐渐增加压力，观察阀门是否发生破裂或变形。

c. 试验结果：记录试验压力、阀门状态等数据。

四、试验设备和工具1. 压力表：用于测量试验压力。

2. 手动或电动装置：用于操作阀门进行启闭试验。

3. 清洁工具：用于清洁阀门密封面和阀门周围的杂物。

五、试验步骤1. 阀门密封性试验：a. 检查阀门安装是否正确，确保阀门处于关闭状态。

b. 清洁阀门密封面和阀门周围的杂物。

c. 施加指定压力，观察是否有泄漏现象。

d. 记录试验压力、泄漏情况等数据。

2. 阀门启闭试验：a. 检查阀门安装是否正确，确保阀门处于关闭状态。

b. 使用手动或电动装置操作阀门进行启闭试验。

c. 观察阀门启闭是否灵活顺畅。

d. 记录启闭次数、启闭时间等数据。

3. 阀门耐压试验：a. 检查阀门安装是否正确，确保阀门处于关闭状态。

b. 逐渐增加压力，观察阀门是否发生破裂或变形。

c. 记录试验压力、阀门状态等数据。

阀门试验作业指导书一、任务背景阀门试验是指对安装在管道系统中的各种阀门进行性能测试和功能验证的工作。

阀门试验的目的是确保阀门的密封性、流量调节性能和耐压能力等满足设计要求，以保证管道系统的正常运行和安全性。

本文档旨在提供阀门试验作业的详细指导，确保试验工作的准确性和可靠性。

二、试验准备1. 确认试验阀门的类型、规格和试验要求。

2. 准备试验设备，包括试验台、压力表、流量计等。

3. 检查试验设备的工作状态和准确性，确保能够满足试验要求。

4. 清理试验现场，确保无杂物和安全隐患。

三、试验步骤1. 安装试验阀门到试验台上，并进行初步检查，确保阀门安装正确、密封良好。

2. 检查试验设备的连接情况，确保与试验阀门连接的管道和设备无泄漏。

3. 打开试验设备的供水或供气系统，将试验介质送入试验阀门。

4. 观察并记录试验阀门的开启、关闭情况，检查阀门的操作性能。

5. 逐步增加试验介质的压力，记录试验阀门的压力变化情况。

6. 在试验过程中，根据试验要求进行不同的操作，如开启、关闭、调节流量等。

7. 检查试验阀门的泄漏情况，记录泄漏程度和位置。

8. 根据试验要求进行不同的试验，如气密性试验、密封性试验、耐压试验等。

9. 完成试验后，关闭试验设备的供水或供气系统，将试验介质排空。

10. 拆卸试验阀门，并进行维护和清洁。

四、试验记录1. 记录试验阀门的基本信息，包括阀门类型、规格、制造商等。

2. 记录试验设备的基本信息，包括压力表、流量计等设备的型号和准确度等。

3. 记录试验的日期、时间、试验人员等信息。

4. 记录试验过程中的观察结果和数据，如阀门开启、关闭时间，压力变化情况等。

5. 记录试验阀门的泄漏情况，包括泄漏程度和位置。

6. 记录试验结果和结论，评估阀门的性能是否符合设计要求。

7. 将试验记录整理成报告，并保存备查。

五、安全注意事项1. 在试验过程中，严禁超过试验阀门的额定压力和温度范围。

2. 试验现场必须保持整洁，防止杂物堆积和滑倒等事故发生。

阀门试验作业指导书一、引言阀门试验是确保阀门在正常运行工况下能够正常密封和运行的重要环节。

本作业指导书旨在提供阀门试验的操作流程和注意事项，以确保试验的准确性和安全性。

二、试验目的1. 验证阀门的密封性能和操作性能是否符合设计要求；2. 检测阀门的泄漏情况，确保阀门的密封性能；3. 确认阀门的操作是否灵便、可靠。

三、试验设备和工具1. 试验台或者试验设备；2. 压力表和温度计；3. 扳手、螺丝刀等工具。

四、试验准备1. 确认试验设备和工具的完好性和可用性；2. 检查阀门的外观和密封面，确保无明显损坏；3. 检查阀门的操作杆、传动装置等部件，确保灵便可靠；4. 清理试验设备和工具，确保无杂物和污染。

五、试验步骤1. 将待试验的阀门安装在试验台上，并严格按照设计要求连接管道；2. 打开进口阀门，充分排除管道中的空气和杂质；3. 按照设计要求，逐步增加进口压力，记录压力值和泄漏情况；4. 在达到设计压力后，保持一段时间，观察阀门是否泄漏；5. 缓慢降低进口压力，记录压力值和泄漏情况；6. 关闭进口阀门，观察阀门是否能够彻底关闭，并记录操作情况；7. 检查阀门的密封性能和操作性能是否符合设计要求。

六、试验记录1. 记录试验设备和工具的使用情况；2. 记录试验过程中的压力值、温度值和泄漏情况；3. 记录阀门的操作情况和密封性能；4. 如有异常情况或者问题，及时记录并报告相关人员。

七、安全注意事项1. 在试验过程中，严禁超过阀门的额定压力和温度范围；2. 操作人员必须佩戴个人防护装备，如安全帽、防护眼镜和防护手套等；3. 严禁在试验过程中使用损坏或者不合格的试验设备和工具；4. 严禁在试验过程中进行非必要的操作和挪移，确保试验现场的安全。

八、试验结果分析根据试验记录，对阀门的密封性能和操作性能进行评估和分析。

如发现问题或者不符合设计要求的情况，应及时报告相关部门或者人员，并采取相应的措施进行修复或者更换。

九、总结与建议根据试验结果和分析，总结试验过程中的经验教训，并提出改进和优化的建议，以提高阀门试验的准确性和效率。
