10kV真空断路器检修规程

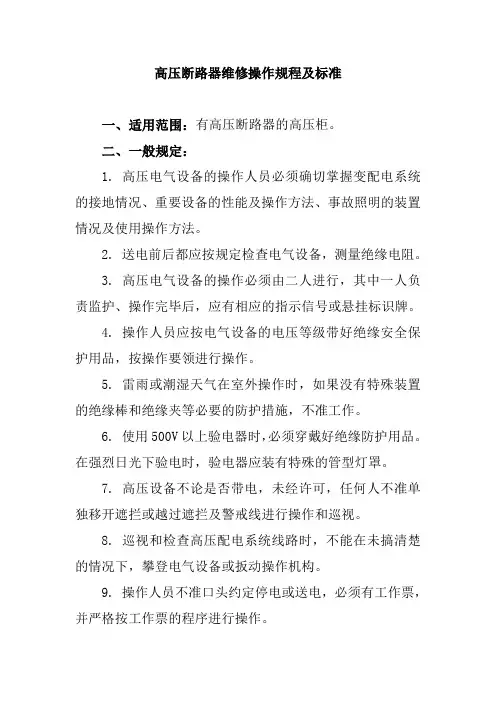

高压断路器维修操作规程及标准
一、适用范围：有高压断路器的高压柜。

二、一般规定：
1. 高压电气设备的操作人员必须确切掌握变配电系统的接地情况、重要设备的性能及操作方法、事故照明的装置情况及使用操作方法。

2. 送电前后都应按规定检查电气设备，测量绝缘电阻。

3. 高压电气设备的操作必须由二人进行，其中一人负责监护、操作完毕后，应有相应的指示信号或悬挂标识牌。

4. 操作人员应按电气设备的电压等级带好绝缘安全保护用品，按操作要领进行操作。

5. 雷雨或潮湿天气在室外操作时，如果没有特殊装置的绝缘棒和绝缘夹等必要的防护措施，不准工作。

6. 使用500V以上验电器时，必须穿戴好绝缘防护用品。

在强烈日光下验电时，验电器应装有特殊的管型灯罩。

7. 高压设备不论是否带电，未经许可，任何人不准单独移开遮拦或越过遮拦及警戒线进行操作和巡视。

8. 巡视和检查高压配电系统线路时，不能在未搞清楚的情况下，攀登电气设备或扳动操作机构。

9. 操作人员不准口头约定停电或送电，必须有工作票，并严格按工作票的程序进行操作。

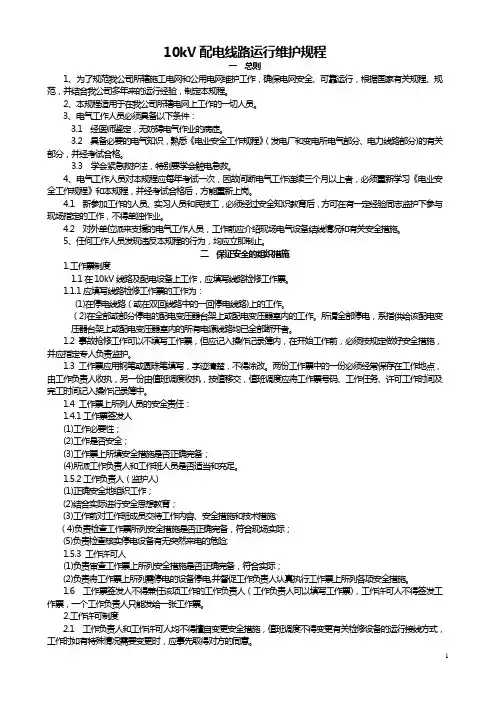

10kV配电线路运行维护规程一总则1、为了规范我公司所辖施工电网和公用电网维护工作，确保电网安全、可靠运行，根据国家有关规程、规范，并结合我公司多年来的运行经验，制定本规程。

2、本规程适用于在我公司所辖电网上工作的一切人员。

3、电气工作人员必须具备以下条件：3.1 经医师鉴定，无妨碍电气作业的病症。

3.2 具备必要的电气知识，熟悉《电业安全工作规程》（发电厂和变电所电气部分、电力线路部分)的有关部分，并经考试合格。

3.3 学会紧急救护法，特别要学会触电急救。

4、电气工作人员对本规程应每年考试一次，因故间断电气工作连续三个月以上者，必须重新学习《电业安全工作规程》和本规程，并经考试合格后，方能重新上岗。

4.1 新参加工作的人员、实习人员和民技工，必须经过安全知识教育后，方可在有一定经验同志监护下参与现场指定的工作，不得单独作业。

4.2 对外单位派来支援的电气工作人员，工作前应介绍现场电气设备结线情况和有关安全措施。

5、任何工作人员发现违反本规程的行为，均应立即制止。

二保证安全的组织措施1.工作票制度1.1在10kV线路及配电设备上工作，应填写线路检修工作票。

1.1.1应填写线路检修工作票的工作为：(1)在停电线路（或在双回线路中的一回停电线路)上的工作。

（2)在全部或部分停电的配电变压器台架上或配电变压器室内的工作。

所谓全部停电，系指供给该配电变压器台架上或配电变压器室内的所有电源线路均已全部断开者。

1.2事故抢修工作可以不填写工作票，但应记入操作记录簿内，在开始工作前，必须按规定做好安全措施，并应指定专人负责监护。

1.3 工作票应用钢笔或圆珠笔填写，字迹清楚，不得涂改。

两份工作票中的一份必须经常保存在工作地点，由工作负责人收执，另一份由值班调度收执，按值移交，值班调度应将工作票号码、工作任务、许可工作时间及完工时间记入操作记录簿中。

1.4 工作票上所列人员的安全责任：1.4.1工作票签发人(1)工作必要性；(2)工作是否安全；(3)工作票上所填安全措施是否正确完备；(4)所派工作负责人和工作班人员是否适当和充足。

10kV真空断路器检修规程1范围本规程规定了真空断路器的检修工艺和方法及检修质量标准等内容。

本规程适用于XXX电厂上海富士电机10kV真空断路器检修。

其它10kV真空断路器及14.75真空断路器检修也可以参照执行。

2维护检修周期2.1巡视检查： 6个月一次2.2定期检查： 1--2年一次2.3精密检查： 6年一次2.4临时检查：按需要进行3 设备主要技术参数额定电压 10.5kV额定短路开断电流 31.5kA额定电流 31.5kA额定频率 50HZ额定短路开合电流（峰值） 80kA额定短时耐受电流（4S） 31.5kA额定峰值耐受电流 80kA绝缘水平：工频1min 42kV雷电冲击耐受电压 75kV合闸时间≤0.07s分闸时间≤0.08s4 巡视检查项目4.1检查合分指示器指示是否正确。

4.2根据计数器确认工作次数，如超过30000时，有必要更换断路器。

4.3 检查合闸弹簧蓄能状态指示器是否指示正确。

4.4检查有无异常声音、气味、异物等。

4.5发现异常状况时，停止运行，并查明原因，然后按需进行临时检修。

5 检修项目及质量标准5.1检修检查部分见表1所示。

5.2 操作试验部分5.2.1检查合分指示器是否运转正常。

5.2.2检查合、分闸计数器是否运转正常。

5.2.3检查合闸弹簧储能位置是否正常。

6 试验项目6.1 绝缘电阻测定试验6.1.1测量相对地及相间绝缘电阻，要求大于500MΩ。

（1000V摇表）6.1.2测量控制回路对地绝缘电阻，要求大于2MΩ。

（500V摇表）6.2 真空管试验通过对真空管的真空度测量和耐压试验，可以判断真空开关管性能好坏。

试验时，真空开关管必须在分开状态下进行。

6.2.1 真空度测试用ZKZ-U型真空度测试仪对真空开关管测试，测试方法按照真空度测试仪使用说明书进行操作（步骤略），真空度值应小于1.3×3e 。

6.2.2 工频耐压试验6.2.2.1试验接线图（按厂家使用说明书中的试验接线图接线）。

变配电设备检修规程一、变压器、互感器1、变压器、互感器每3个月小修一次。

2、根据试验结果和运行中发生的故障情况做临时检修。

3、检修内容：（1）处理局部渗漏油；（2）紧固各部接头；（3）检查瓷件、除尘；（4）温度及瓦斯信号试验；（5）分接头电阻测定；二、少油断路器1、大修5年一次，小修3个月一次。

2、油开关故障跳闸5次以上，检修一次。

性能测试一次。

油化验不合格时进行更换。

3、银钨触头跳闸15---20次，打磨触头。

4、油开关喷油，油面下降，绝缘不合格，机构失灵及其他故障临时检修。

5、检修内容：（1）打磨接触面及换油处理渗漏油；（2）处理三相同步、行程、拉力、缓冲及插入深度；（3）机构、瓷件检查、除尘；（4）清理油标和调正指示信号；（5）各部接头紧固，二次线检查整理；注：大修全部解体检查修、组装、更换不合适的零件。

三、母线及隔离开关1、大修5年一次，小修3个月一次。

2、根据运行中的故障临时检修。

3、检修内容：（1）打磨接触面及换触头，处理发热点；（2）处理三相同步、接触电阻及开合距离；（3）机构、瓷件检查、调整、除尘；（4）辅助开关检查、除尘、整理；（5）各部接头及螺丝紧固，二次线检查整理；注：大修全部解体检查修、组装、更换不合适的零件。

四、电力电容器1、小修3个月一次。

2、根据试验结果和运行中发生的故障作临时检修。

3、检修内容：（1）处理局部渗漏油；（2）拆除不合格的电容器、调整三相电流；（3）瓷件及接头检查、除尘；（4）检查和更换保险丝；（5）保护系统检查试验；五、变压器大修规程（一）大修周期1、新安装的变压器第五年大修一次，以后每五----十年大修一次。

2、变压器发生故障可临时大修。

（二）吊检、干燥变压器的准备工作1、检查所需要更换的零件2、作好起重工具的检查，修理和其他各项准备工作（三）吊检项目1、将吊检之变压器油放置清洁的容器里2、拆除油枕、吸潮器、瓦斯继电器、防爆管等，并将拆除的零件妥善保管。

Q/XNHD 107-2014Q/107 西宁发电分公司企业标准Q/XNHD107—201410kV、0.4kV配电装置检修、维护规程（试行）2014-10-1发布 2014-10-15实施前言本规程编制原则和要求依据国家和行业标准进行制定。

本规程用于西宁发电分公司2×660MW超超临界机组开关柜检修的基本操作规范和技术要求。

本规程由西宁发电分公司提出。

本规程归口部门：本规程起草部门：本规程的批准人：本规程的审核人:本规程的初审人：本规程的起草人：王永鑫卜启超本规程由西宁发电分公司生产技术部负责解释。

目录前言 (i)1 范围 (1)2 规范性引用文件 (1)3 10kV开关柜检修维护规程 (2)3.1 设备主要技术参数 (2)3.2 检修前的准备工作 (4)3.3 检修项目及质量标准 (5)3.4 设备检修后质量验收 (10)3.5 设备日常维护及巡回检查项目 (10)3.6 设备检修总结报告 (10)4 0.4kV配电装置检修维护规程 (11)4.1 设备主要技术参数 (11)4.2 检修前的准备工作 (20)4.3 检修项目及质量标准 (20)4.4 设备检修后质量验收 (24)4.5设备日常维护及巡回检查项目 (24)4.6 设备检修总结报告 (25)附录A (25)附录B (25)10kV、0.4kV配电装置检修维护规程1 范围本规程规定了西宁发电分公司（以下简称“分公司”）厂用10kV、0.4kV 配电装置检修项目、周期、工艺标准及检修后的试验。

本规程适用于分公司厂用10KV、0.4kV开关柜及断路器，电流/电压互感器，过电压保护器的检修维护。

2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

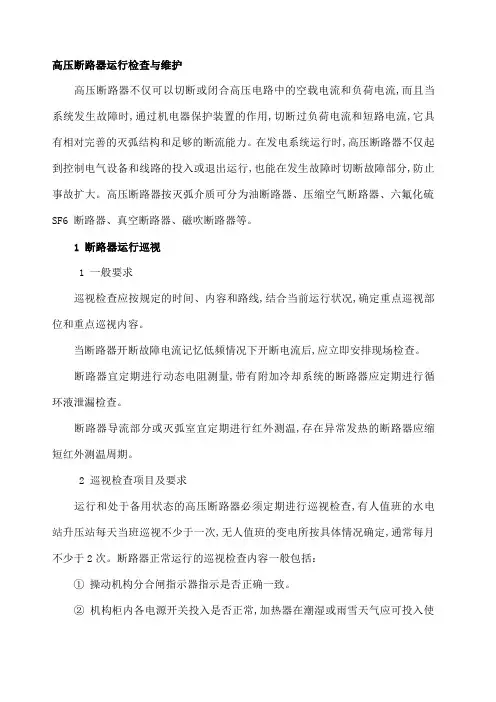

高压断路器运行检查与维护高压断路器不仅可以切断或闭合高压电路中的空载电流和负荷电流,而且当系统发生故障时,通过机电器保护装置的作用,切断过负荷电流和短路电流,它具有相对完善的灭弧结构和足够的断流能力。

在发电系统运行时,高压断路器不仅起到控制电气设备和线路的投入或退出运行,也能在发生故障时切断故障部分,防止事故扩大。

高压断路器按灭弧介质可分为油断路器、压缩空气断路器、六氟化硫SF6 断路器、真空断路器、磁吹断路器等。

1 断路器运行巡视1 一般要求巡视检查应按规定的时间、内容和路线,结合当前运行状况,确定重点巡视部位和重点巡视内容。

当断路器开断故障电流记忆低频情况下开断电流后,应立即安排现场检查。

断路器宜定期进行动态电阻测量,带有附加冷却系统的断路器应定期进行循环液泄漏检查。

断路器导流部分或灭弧室宜定期进行红外测温,存在异常发热的断路器应缩短红外测温周期。

2 巡视检查项目及要求运行和处于备用状态的高压断路器必须定期进行巡视检查,有人值班的水电站升压站每天当班巡视不少于一次,无人值班的变电所按具体情况确定,通常每月不少于2次。

断路器正常运行的巡视检查内容一般包括：① 操动机构分合闸指示器指示是否正确一致。

② 机构柜内各电源开关投入是否正常,加热器在潮湿或雨雪天气应可投入使用。

③ 机构柜内二次接线是否良好,有无过热现象。

④ 断路器各相支持瓷套有无裂纹破损、放电现象,表面是否清洁。

⑤ 断路器本体有无异常,进出引线接头接触是否良好,有无过热现象,接头处热缩材料有无开裂。

⑥ 断路器通过的负荷电流是否在额定值范围内。

⑦ 断路器灭弧室无过热、无异响,真空灭弧室清澈透明无变色。

⑧ 断路器动作计数器指示是否正常并能够自动计数。

⑨ 断路器各传动机构动作是否正常,有无变位、脱落现象,触头压力弹簧是否工作正常。

⑩ 断路器端子箱内各接线是否良好,储能电机电源开关是否在合闸位置。

2 断路器特殊巡视要求1 新设备投运的巡视检查,周期应相对缩短。

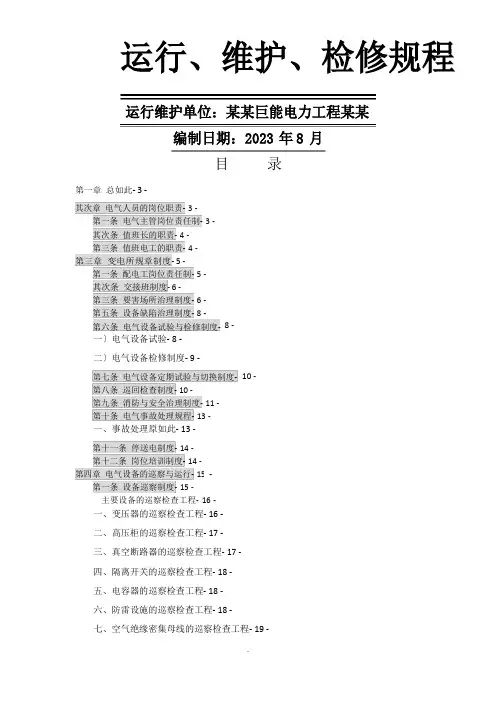

运行、维护、检修规程 运行维护单位：某某巨能电力工程某某编制日期：2023 年 8 月目录 第一章 总如此- 3 -一〕电气设备试验- 8 - 二〕电气设备检修制度- 9 - 8 -10 -一、事故处理原如此- 13 --主要设备的巡察检查工程- 16 - 一、变压器的巡察检查工程- 16 -二、高压柜的巡察检查工程- 17 -三、真空断路器的巡察检查工程- 17 -四、隔离开关的巡察检查工程- 18 -五、电容器的巡察检查工程- 18 -六、防雷设施的巡察检查工程- 18 -七、空气绝缘密集母线的巡察检查工程- 19 -其次章 电气人员的岗位职责- 3 - 第一条 电气主管岗位责任制- 3 - 其次条 值班长的职责- 4 - 第三条 值班电工的职责- 4 - 第三章 变电所规章制度- 5 - 第一条 配电工岗位责任制- 5 - 其次条 交接班制度- 6 - 第三条 要害场所治理制度- 6 - 第五条 设备缺陷治理制度- 8 -第六条 电气设备试验与检修制度- 第七条 电气设备定期试验与切换制度- 第八条 巡回检查制度- 10 - 第九条 消防与安全治理制度- 11 - 第十条 电气事故处理规程- 13 -第十一条 停送电制度- 14 -第十二条 岗位培训制度- 14 -第四章 电气设备的巡察与运行- 15 第一条 设备巡察制度- 15 -八、电力电缆的巡察检查工程- 19 -九、保护装置的巡察检查工程- 19 -十、发电机装置的巡察检查工程- 19 -十一、低压开关装置的巡察检查工程- 19 -—变压器的运行- 20 -二高压配电装置的运行- 20 -三 10kV 中置式小车开关的运行- 20 -四电容器的运行- 21 -五高压熔断器的运行- 21 -六接地装置的运行- 22 -七低压配电装置的运行- 22 -八继电保护与二次回路的运行- 23 -九防误闭锁装置的运行- 23 -第五章倒闸操作- 24 -第一条倒闸操作的一般规定- 24 -其次条操作票一般包括以下工程- 24 -第三条操作票填写的有关规定- 25 -第四条倒闸操作须知事项- 25 -第五条办公区上下压停电、送电、切换备用电源倒闸操作- 26 -第六条生活区上下压电源倒闸操作- 35 -第一章总如此1、某某市地方税务局10/0.4Kv 变配电所位于某某市西青路59 号〔办公区〕和 20 号院〔生活区〕内两个地点,供电电源承受 10Kv 单回路供电,主供线路T 接于110Kv 西一环变电站供电的 10Kv 名族广场〔黄河商业城〕开关站,线路承受 YJV -8.7/15-3*185mm 交联电缆,电缆长22度约 1.5Km,10KV 线路调度名称为：10KV 民税路,变压器总装建容量为2680KVA.2、59 号院办公区 10Kv 变电所变压器装建容量为 1880KVA,其中 1TM：1250KVA,2TM：630KVA；共有 KYN12 型高压中置柜 5 台,承受 GL15 型常规继电器反时限保护.1TM 变压器低压系统有P101-P110 共10 台低压柜,2TM 变压器低压系统有P201-P210 共10 台低压柜.3、 P102 与 P202 之间为母联关系,P101、P201、P202 三台低压柜之间设置有三投二电气闭锁装置,在正常运行状况下,P101、P201 两台框架断路器处于常闭状态,P202 柜母联开关处于常开状态,在任何状况下,P101、P201、P202 三台开关只能投运 2 台,即当P101 处于合闸状态,需将 P202 断开前方能合闸 P201,同理,当 P201 处于合闸状态, 需将P101 断开前方能合闸P202,以此类推.4、办公区和生活区共用一台自备发电机安装于办公楼 -1F,容量为600KVA,在 2TM 低压柜末端设有 FAA1 作为发电机配电柜.5、 20 号院生活区 10Kv 变电所变压器装建容量为 800KVA,其中 1TM：400KVA,2TM：400KVA；共有 HXGN 型高压环网柜 6 台,承受 GL15 型常规继电器反时限保护.1TM 变压器低压系统有 P101-P107 共 7 台低压柜,2TM 变压器低压系统有P201-P207 共7 台低压柜.1AA102 与2AA102 之间为母联关系.其次章电气人员的岗位职责第一条电气主管岗位责任制1、电气主管是电气专业、电气运行、维护、检修的负责人,负责全工程的日常工作安排,包括安全、运行、维护、操作、检修总负责. 组织好电气运行和维护工作的正常开展和日常检查,组织各类突发电气故障和事故处理,与时觉察和处理设备缺陷.受理和审查工作票,参与验收工作,审查全班各项记录.要认真宣传和执行国家、公司、业主等部门下发的有关标准、文件、制度之精神.对全区域电气系统的安全经济运行、设备治理、人员培训等工作全面负责.2、领导全工程电气工作人员贯彻各种规章制度,加强安全教育, 组织安全培训、安全活动,主持本工程安全事故、障碍与特别事故分析.3、每天到现场查阅记录,了解生产运行状况,抓好安全经济运行与电能质量分析工作.遇停电、检修和维护工作的操作工作亲自支持预备工作,并参与现场监视.4、组织技术,设备的承受,组织电气人员进展业务学习并进展不定期考试、考核.组织好建、扩建设备的投入预备工作并参与验收.5、组织好电气设备维护,做到环境干净,文明生产.6、负责检查、监视各项技术资料、记录、图纸的填写,使之保持正确、完整、符合实际.负责编订、修改运行操作规程.其次条值班长的职责1、值班长为本值的负责人,负责执行电气主管安排的各项工作任务.2、负责本值的倒闸操作和事故处理.3、负责本值的设备巡检、系统调整和经济运行.4、负责本值的各类记录、工器具保管和清洁卫生.第三条值班电工的职责1、依据值班长的指示进展倒闸操作和事故处理.2、按时做好设备巡回检查,并做好各种记录,做到不缺记、不漏记.3、处理好当班上级下达的各项任务,并与时向有关方面汇报联系, 做好记录.4、严格执行停送电工作票制度,严禁无打算停电,严禁甩掉各种电气保护.5、治理好安全用具、仪表工具、配件材料与消防设施.6、亲热留意开关仪表指示状况,如有特别状况马上向区队值班人员汇报.7、搞好环境卫生与设备卫生.8、严格遵守交接班制,做到不迟到、不早退、不脱岗、不漏岗.第三章变电所规章制度第一条配电工岗位责任制1、严格执行安全生产规章制度,操作规程与《岗位标准化作业标准》.2、严禁睡岗,并做到持证上岗.3、按时做好设备巡回检查,并做好各种记录,做到不缺记、不漏记.4、处理好当班上传下达的各项任务,并与时向有关方面汇报,做好记录.5、严格执行停送电制度,严禁无打算停电,严禁甩掉各种电气保护.6、治理好安全用具、仪表工具、配件材料与消防设施.7、亲热留意开关仪表指示状况,如有特别状况马上向队值班人员汇报.8、搞好环境卫生与设备卫生.9、严格遵守交接班制度,做到不迟到、不早退、不脱岗、不漏岗. 其次条交接班制度1、交接双方必需在现场进展交接班.倒闸操作、事故处理时,不得进展交接班,并由交班人负责处理, 接班人员帮助处理,工作告一段落无问题时方可进展交接班.2、交班人员必需交清如下事项：1〕当班设备运转状况,发生的故障,存在的问题,要一一向接班人员说明.2〕上级命令,通知和执行状况.3〕绝缘用具、工具与材料配件消防器材和通讯设施.4〕设备环境卫生状况.5〕各类记录的填写状况.6〕通讯设施是否畅通.3、交接双方共同巡检完毕后,双方在交接班记录本上签字,打向队值班人员汇报.第三条要害场所治理制度1、值班人员必需经培训合格后,并具有高度的责任感方可持证上岗.2、认真填写各种记录,疼惜室内设施,搞好文明卫生.3、非工作人员制止入内,外来检查、参观人员必需由主管部门批准或由领导伴随方可入内,并要具体登记.4、室内严禁存放易燃、易爆和危急品,如煤油、汽油、酒精、炸药和雷管等.5、与时消退事故隐患、防止事故发生或扩大.6、变电所门口必需悬挂“要害场所〞、“闲人免进〞标志牌. 第四条领导干部上岗查岗制度1、全部干部都要带头执行安全生产方针政策,法规制度与安全生产责任制.2、以身作如此,做到不违章指挥 ,不违章作业,查隐患、反“三违〞.3、加强现场治理,检查设备运行状况与工人在岗状况,觉察问题与时处理.4、认真抓好职工的安全生产教育,教育职工认真执行煤工程三大规程合《岗位标准化作业标准》,使职工上标准岗,干标准活,干放心活,干安全活.5、抓好职工的现场技术教育,教育职工正确使用各类安全防护面具与识别避灾路线.6、能与时向职工宣传当前安全生产方针政策,对职工进展形势教育.第五条设备缺陷治理制度1、设备缺陷的分类和处理期限：1〕一类缺陷：性质严峻,状况危急,直接影响安全运行,必需马上处理,否如此会造成设备损坏,发生人身事故或停电事故.一类缺陷处理不得超过 24 小时.2〕二类缺陷：性质较严峻,但尚可连续运行,已影响设备出力, 不能满足各项正常运行要求 ,在确定时间内不消退,可能造成设备损坏和开展成一类缺陷.二缺陷处理不得超过 7 天.3〕三类缺陷：性质一般,状况略微,对安全运行虽有影响,但尚能较长时间运行.三类缺陷可列入月度检修打算.2、设备缺陷的鉴定与登记1〕运行、检修、试验与各级治理人员觉察缺陷,均由运行人员登记在“设备缺陷记录〞内.2〕运行人员觉察的缺陷,应报给值班长.3〕觉察一类或二类缺陷,应马上通知队值班队干.4〕觉察设备缺陷后,应填写“设备缺陷记录卡〞报工程机电科与有关部门.第六条电气设备试验与检修制度一〕电气设备试验1、电气试验工作应严格遵守《电力安全工作规程》和《电气试验规程》有关规定,主要设备的拆、接线工作由修理人员担当.2、试验过程中,参与工作人员必需严格执行《电气试验规程》,严禁从事与电气试验无关的工作.3、修理人员必需持证上岗,进展操作必需在技术娴熟人员的监护下工作.4、试验中如觉察特别现象,应马上停顿试验,查明缘由前方可连续进展.5、测量电气设备或电缆绝缘时,应通知相关人员,确认线路或设备上无人工作时方可进展,测量完毕后,应对地放电.带电在二次回路中测量,严禁电压回路短路,电流回路开路. 二〕电气设备检修制度1、设备定期检修应遵守如下要求：1〕严格执行变电所设备运转周期内进展检修 ,确保设备正常运转.2〕依据检修内容与工作量,安排好检修时间与人员.检修前要办理停送电工作票,依据工作票填写操作票,并报相关部门批准.3〕严格依据《设备检修质量标准》进展检修.4〕必需坚持定期检修,修一台保一台,确保设备在运转周期的正常运转.2、设备定期检修必需到达以下规定：1〕设备性能完好,保护灵敏牢靠,,零部件完整,配套齐全.2〕设备机械和电气参数符合标准要求,设备内外清洁、完好,符合要求.3〕照实填写检修记录,试验记录,并保持记录的完整、齐全.第七条电气设备定期试验与切换制度1、设备停用时间超过一个月,应进展检查或试验前方可重投运, 以便与时觉察设备存在的问题,保证安全运行,站〔所〕的运行设备, 备用设备与自动投切回路等均应执行定期的预防性试验和切换制度.2、全部设备均应依据四项监视和反事故措施的要求,定期进展预防性试验,和完成反措任务,对觉察的问题要与时处理.3、备用柴油发电机,一般每 15 天应对把握、保护回路以与机组等启动一次,启动时间至少 20 分钟.4、运行中的断路器退出运行,每次都应对把握保护回路进展传动检查,以保证重投运能牢靠工作.处于备用的断路器每季至少投切一次,投入时间不应少于一小时,如有条件带负荷时,应接带负荷,把握回路,保护回路传动周期一般为一季一次.5、发电机启动电瓶每 15 日应充电一次.6、站用电源切换应定期进展至少每月一次,事故照明检查每天一次.第八条巡回检查制度1、变电所每小时巡回检查一次,每 2 小时照实填写各回路电流、电缆出口温度等巡回记录.2、巡检过程中,思想集中,认真观看运行设备的各种保护、指示、温度等状况.3、每天用电顶峰期,用眼目测各点能目视 X 围内的母线、电缆接点是否有变色,用红外测温仪测量母线、电缆接点是否有温度特别情况.4、大修后和投入使用的设备应加强巡检.5、综合检查工程：1〕电气设备的各种保护,仪表、信号指示是否正常.2〕开关悬挂的标志牌与设备实际运行状况全都.3〕设备声音、温度是否正常.4〕螺栓、螺帽是否齐全、紧固、有无锈蚀.5〕接地装置是否完好,连接是否牢靠.第九条消防与安全治理制度1、变电所属于重要供电部门,外来人员必需履行出入登记手续. 工作人员合理使用安全防护用品,持有效证件操作；必需会扑救电气火灾和正确使用灭火器.2、值班电工要有高度的工作责任心.严格执行值班巡察制度、倒闸操作制度、工作票制度、交接班制度、外来人员出入登记制度、安全用具与消防设备治理制度.制止在岗位内喝酒、吸烟、消遣、睡觉等,严禁擅离职守,认真履行职责.坚持巡回检查制度,做好设备运行登记和工作记录.3、值班电工必需生疏上下压配电室内电器设备的性能与运行方式,把握操作技术.不管高压设备是否带电,值班电工不得单独移开或越过遮栏进展工作.所内不得堆放杂物与与工作无关的物品 ,严禁堆放可燃物品和存放易燃易爆物品.4、雷雨天气需要巡察高压设备时,应穿绝缘鞋,并不得靠近避雷器.5、巡察配电装置,进出上下压室,必需顺手将门锁好.常常保持门窗完好,防止小动物进入和防盗工作；制止非工作人员进入上下压室.6、与供电单位或需停电单位联系,进展停、送电倒闸操作时操作负责人必需复诵核对无误,并且将联系内容和联系人某某做好记录.7、停送电操作必需依据倒闸操作挨次依次操作,杜绝带负荷停送电.8、拉合高压开关,都应戴绝缘手套,并站在绝缘垫上.9、在即可送电的工作地点的开关和刀闸操作把手上都应悬挂“制止合闸,有人工作〞的警示牌.工作地点两旁和对面的带电设备遮拦上和制止通行的过道上悬挂“止步、高压危急〞的警示牌.10、在春秋季检修或临时工作需要停电时,值班电工应当依据工作要求做好安全措施,包括停电、验电、装设临时接地线、装设遮拦和悬挂警示牌,会同工作负责人现场检查确认无电 ,并交代四周带电设备位置和须知事项,然后双方办理许可开工签证,方可开头工作.严禁约时或者通知停送电.11、工作完毕时,工作人员撤离,工作负责人向值班电工交代清楚, 并共同检查,然后双方办理工作终结签证后 ,值班电工方可撤除安全措施,恢复送电.在未办理工作终结手续前,值班电工不准将施工或检修设备合闸送电.12、验电时必需用电压等级适宜,并且合格的验电器,在检修设备进出线两侧分别验电.验电前应先在有电设备上试验证明验电器良好. 高压设备验电必需戴绝缘手套.13、电气设备停电后,在未拉刀闸和做好安全措施以前应视为有电,不得触与设备和进入遮拦,以防突然来电.14、发生人身触电事故和火灾事故时,值班人员可不经联系马上断开有电设备的电源,以进展抢救.15、电器设备发生火灾时,应当用干粉、四氯化碳、二氧化碳灭火器或 1211 灭火器扑救.只有在四周全部停电后才能用泡沫灭火器扑救.上下压配电室门窗应加设网栏,防止鼠害.第十条电气事故处理规程一、事故处理原如此1、事故处理的任务：尽快限制事故的开展,解除对人身和设备安全的威逼,消退或隔离事故的根源,尽可能地保持设备的正常运行,快速恢复重要设备、楼层的供电和所用电.2、发生事故时,值班人员应快速全面查明跳闸的开关、保护动作状况,信号、仪表指示状况,判明事故的 X 围和性质,检查一次设备的状况,判明事故缘由.3、快速向主管、业主和公司领导汇报事故状况,处理事故时,要听从调令,其他人员的命令与调令相抵触时,按调令执行,如执行调令会威逼人身和设备安全时,不得执行,将不执行的理由报告领导.4、事故处理的全过程均应做具体记录.5、有不列状况之一者,值班员可以先处理事故再向有关领导和业主报告.1〕将直接危害人身和设备安全的设备停电；2〕将已损坏和受威逼的设备隔离；3〕恢复重要设备、楼层的供电与所用电；4〕通讯中断时,现场规程中允许的事故处理.第十一条停送电制度1、停送电制度是杜绝电气事故发生,确保安全运行的重要前提, 它适用于本所电气设备的检修,线路检修,用户电气设备检修.2、停电必需遵守如下制度,严禁约时停送电：1〕工作票制度2〕工作监护制度3〕工作连续制度4〕工作许可制度5〕工作终结和恢复送电制度3、检修工程：1〕工程检修停送电：由工作负责人填写工作票,提前送交变电所, 值班员在得到主管的命令后,依据“操作规程〞进展操作,并严格执行安全技术措施,工作完毕后,接到工作负责人通知后,方可送电.2〕事故检修,线路、设备发生事故时,值班员有权先停电后再汇报,马上向值班长汇报.第十二条岗位培训制度1、培训要求坚持理论联系实际,把专业性培训与运行人员之间的互教互学结合起来.使运行人员均能到达《电业生产工人技术等级标准》和“三熟三能〞的要求.三熟：生疏设备、系统和根本原理,生疏操作和事故处理,生疏本岗的规程和制度.三能：能与时地觉察缺陷和分析运行状况,能与时地觉察故障和排查故障,能把握一般的修理技能.2、培训方法1〕每月组织全体运行人员集中进展一次技术学问培训,并对所学内容进展考试.2〕针对运行中存在的关键问题、技术薄弱环节或投设备、技术的承受等,每季至少组织一次技术学习.3〕人员应进展所培训、安全思想和纪律教育,讲解本岗位工作重要性.3、培训内容1〕电工根底学问；2〕变电所电气设备的构造、根本原理和性能.3〕继电保护装置的接线、原理；4〕倒闸操作和事故处理与有关规章制度；5〕运行中遇到的实际问题；6〕主要设备的一般检测、试验学问和维护方法.第四章电气设备的巡察与运行第一条设备巡察制度1、设备巡察应严格依据《安规》中的要求,做好安全措施.2、正常巡察：变配电室内的日常巡察检查,除交接班巡察外,每天早晚顶峰负荷时每隔 2 小时巡察一次,每周至少进展一次夜间熄灯巡察.3、在如下状况下应进展特别巡察1〕投运或大修后的主设备,24 小时内每小时巡察一次.2〕对过负荷或特别运行的设备,应加强重点巡察.3〕暴雨天气应对配电室户外排水状况进展巡察,确保洪水不进入变配电室内.4〕雷雨季节特别是雷雨过后应加强巡察.5〕业主和上级通知或重要节日应加强巡察.4、巡察时,应严格依据巡察路线和巡察工程对一、二次设备逐台认真进展巡察,严禁走过场.5、巡察高压室后必需顺手将门关严.6、每次的巡察状况应进展记录并签名；觉察的设备缺陷要记录在“设备缺陷记录本〞内.主要设备的巡察检查工程一、变压器的巡察检查工程1、正常巡察1〕变压器运行声音是否正常.2〕变压器温度是否正常.3〕手动测试变压器风机冷却系统的运行是否正常.4〕警告牌悬挂是否正确,各种标志是否齐全明显.2、特别巡察1〕暴雨天气时,检查站内外排水状况,四周是否有洪水、滑坡、塌陷等自然灾难的隐患.2〕发生近距离短路故障后,检查变压器各侧套管接头有无特别.3〕变压器满负荷或过负荷运行时,应加强巡察.二、高压柜的巡察检查工程1、正常巡察1〕运行期间是否有放电声音.2〕警告牌悬挂是否正确,各种标志是否齐全明显.3〕信号继电器是否有动作显示.2、特别巡察1〕雷雨天气后,在柜外观看窗口可视区域内观看套管是否有闪络放电现象,避雷器放电计数器是否动作.2〕大雾潮湿天气时,在柜外观看窗口可视区域内观看瓷瓶、套管有无放电现象,并应重点监视污秽瓷质局部有无放电现象.3〕发生近距离短路故障后,在柜外观看窗口可视区域内观看各侧套管接头有无特别.三、真空断路器的巡察检查工程1、分、合闸位置指示是否正确,与实际运行位置是否相符.2、断路器指示灯是否正确.3、支柱绝缘子与套管有无裂痕或放电现象.四、隔离开关的巡察检查工程1、绝缘子是否完整无裂纹、无放电现象.2、机械局部是否正常.3、闭锁装置是否正常.4、触头接触是否良好,接触点是否发热,有无烧伤痕迹,引线有无断股、折断现象.5、接地刀闸接地是否良好.五、电容器的巡察检查工程1、检查三相电流表是否平衡,有无不稳定或激增现象,各相差应不大于 10%.2、电容器分档刀闸位置是否正确.3、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹.4、电容器连接线是否结实牢靠,.5、电容器避雷器是否完好,外壳接地是否良好.六、防雷设施的巡察检查工程1、避雷器正常巡察工程1〕瓷质、法兰局部有无破损、裂纹与放电现象；硅橡胶外壳外表是否有老化、裂纹等痕迹.2〕检查放电计数器是否动作,外壳有无破损.3〕检查引线是否结实,接地是否良好.4〕避雷器内部有无特别声响.2、特别天气的防雷设施巡察工程1〕雷雨后,检查放电计数器动作状况.七、空气绝缘密集母线的巡察检查工程1、各接头局部是否接触良好.2、接地故障后,检查连接处外表是否有放电痕迹.八、电力电缆的巡察检查工程1、电力电缆头是否清洁完好,有无放电发热现象.2、检查电缆沟有无积水、盖板有无破损、放置是否平稳、沟边有无倒塌现象.3、检查电缆终端防雷设施是否完好.4、检查电力电缆外壳、外皮等接地是否良好.九、保护装置的巡察检查工程1、保护装置自检试验时,动作信号是否正确.2、运行监视灯指示是否正确.3、保护装置是否有装置故障的告警信号.十、发电机装置的巡察检查工程1、发电机润滑机油量与润滑度是否符合发电机运行要求；2、发电机冷循环却液是否足够；3、发电机油料是否配备足够；十一、低压开关装置的巡察检查工程1、正常巡察1〕运行期间是否有弧光、电晕、异味.2〕警告牌悬挂是否正确,各种标志是否齐全明显.3〕电流表显示值是否在开关额定X 围.4〕开关桩头温度是否正常.2、特别巡察1〕大容量回路和重要回路加强巡察.其次条电气设备的运行制度—变压器的运行1、变压器的运行必需满足现行《变压器运行规程》的要求.2、变压器的运行电压不高于该运行分接电压的 105%.3、变压器负荷不超变压器额定容量.4、外壳应保持清洁.二高压配电装置的运行1、高压配电装置包括高压断路器、隔离开关、母线、电压互感器、电流互感器、电力电容器、高压熔断器与避雷器等设备.2、配电装置应保持清洁.3、各电气连接局部应紧固牢靠,接点温度不超过50℃.4、室内高压配电室的门应加装防小动物进入的挡板,门窗应关闭严密,严防小动物入内.通往主控室的电缆沟、孔洞均应堵塞严密.4、设备的名称、编号应清楚醒目,与调度命名相符.5、《电力设备预防性试验规程》规定周期、工程对设备进展试验.三 10kV 中置式小车开关的运行1、带负荷状况下不允许推拉手车.推拉开关小车时,应检查开关。

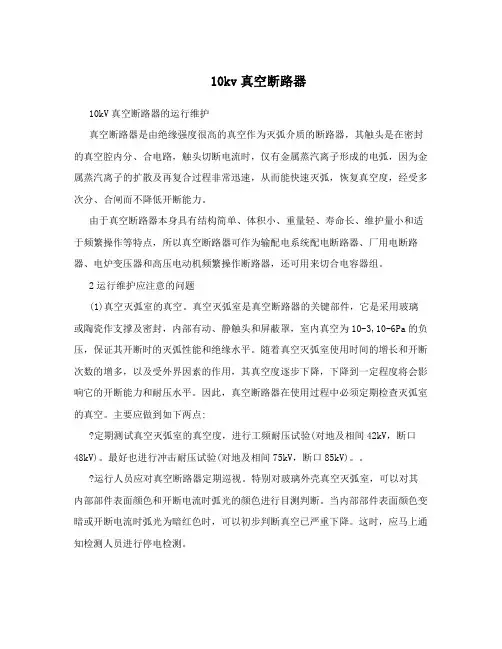

10kv真空断路器10kV真空断路器的运行维护真空断路器是由绝缘强度很高的真空作为灭弧介质的断路器，其触头是在密封的真空腔内分、合电路，触头切断电流时，仅有金属蒸汽离子形成的电弧，因为金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧，恢复真空度，经受多次分、合闸而不降低开断能力。

由于真空断路器本身具有结构简单、体积小、重量轻、寿命长、维护量小和适于频繁操作等特点，所以真空断路器可作为输配电系统配电断路器、厂用电断路器、电炉变压器和高压电动机频繁操作断路器，还可用来切合电容器组。

2运行维护应注意的问题(1)真空灭弧室的真空。

真空灭弧室是真空断路器的关键部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内真空为10-3,10-6Pa的负压，保证其开断时的灭弧性能和绝缘水平。

随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，下降到一定程度将会影响它的开断能力和耐压水平。

因此，真空断路器在使用过程中必须定期检查灭弧室的真空。

主要应做到如下两点:定期测试真空灭弧室的真空度，进行工频耐压试验(对地及相间42kV，断口48kV)。

最好也进行冲击耐压试验(对地及相间75kV，断口85kV)。

运行人员应对真空断路器定期巡视。

特别对玻璃外壳真空灭弧室，可以对其内部部件表面颜色和开断电流时弧光的颜色进行目测判断。

当内部部件表面颜色变暗或开断电流时弧光为暗红色时，可以初步判断真空已严重下降。

这时，应马上通知检测人员进行停电检测。

(2)防止过电压。

真空断路器具有良好的开断性能，有时在切除电感电路并在电流过零前使电弧熄灭而产生截流过电压，这点必须引起注意。

对于油浸变压器不仅耐受冲击电压值较高，而且杂散电容大，不需要专门加装保护;而对于耐受冲击电压值不高的干式变压器或频繁操作的滞后的电炉变压器，就应采取安装金属氧化物避雷器或装设电容等措施来防止过电压。

(3)严格控制触头行程和超程。

真空断路器检修规程真空断路器是一种重要的电力设备，它在电力系统中发挥着重要的作用。

在使用过程中，可能会出现一些故障，需要进行检修。

为了确保真空断路器的安全可靠运行，制定一套检修规程至关重要。

一、检修前准备1.检查工具和仪器：检查所需工具和仪器是否齐全、完好，工具是否锋利，仪器是否准确可靠。

2.检查安全措施：检查断路器是否已经熄灭，断路器所在的电源已经切断，并在施工现场设置明显的警示标志。

3.制定详细的检修计划：对将要检修的断路器进行认真研究，制定详细的检修计划，保证检修顺利进行。

二、分解检修1.拆卸动作机构：拆卸动作机构前，需要先关闭断路器，然后拆卸连接管、钢丝绳等，将动作机构从断路器上拆下来。

2.检查真空瓶：检查真空瓶上的观察孔和密封垫是否损坏，检查真空度是否在规定范围内。

3.拆卸支持绝缘子：先拆卸绝缘子上的支架与它们的连接销，将绝缘子轻轻卷出，然后将支架与绝缘子分离。

4.检查密封性：检查断路器各个间隙之间的密封性，如真空瓶瓶口密封、导体之间的间隙，是否有损坏等。

三、部件更换及调整1.更换损坏部件：更换在分解过程中发现的任何损坏的部件。

2.调整动作机构：需要先关闭断路器，然后进行动作机构相关的检查和调整，确保动作机构的灵活性和可靠性。

3.调整断路器中的部件：需要进行绝缘子和导体的调整和检查，确保其在接通和断开状态下的位置和间隙是否符合规定。

四、汇总检查1.重新装配断路器：在更换部件和调整完毕后，重新装配断路器，注意部件摆放的正确性和牢固性，确保装配过程中不产生任何问题。

2.测试检查：测试检查断路器的操作性能，包括接通测试和断开测试，同时检查各个部件是否运转灵活、连接是否紧固。

3.监测系统校验：对于断路器的监测系统需进行校验，确保其正常工作。

以上就是真空断路器检修规程的具体步骤，通过正确的检修和维护，可以确保断路器的安全运行，以及防止故障发生，保证电力系统的正常运行和供电质量。

High Voltage Electrical Appliance Trainning Center刘耀邦开关柜检修High Voltage Electrical Appliance Trainning Center10kV、0.4kV配电装置检修维护规程1 范围本规程规定了厂用10kV、0.4kV配电装置检修项目、周期、工艺标准及检修后的试验。

本规程适用于分公司厂用10KV、0.4kV开关柜及断路器，电流/电压互感器，过电压保护器的检修维护。

High Voltage Electrical Appliance Trainning Center2 规范性引用文件文件中的条款通过本规程的引用而成为本规程的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

High Voltage Electrical Appliance Trainning CenterDL/T600─2001 《电力行业标准编写基本规定》 DL/T800─2002 《电力企业标准编制规则》DLT 838-2003 《发电企业设备检修导则》GB5015－2006 《电气设备交接试验标准》DLT 596-2005 《电力设备预防性试验规程》GB755-87 《旋转电机基本技术要求》High Voltage Electrical Appliance Trainning CenterGB14048.1 《低压开关设备和控制设备总则》GB14048.2 《低压开关设备和控制设备低压断路器》 DL/T593—2006 《高压开关设备和控制设备标准的共用技术要求》GBT 16927.1-2011 《高电压试验技术第1部分：一般定义及试验要求》High Voltage Electrical Appliance Trainning Center 3 10kV开关柜检修维护规程 3.1 设备主要技术参数High Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning Center3.2 检修前的准备工作3.2.1 根据设备运行状况、技术监督数据和历次检修情况，对设备进行状态评估，并根据评估结果和年度检修工程计划要求，对检修项目进行确认和必要的调整，制订符合实际的对策和技术措施。

高压开关柜手车工作位置和试验位置一般手车有三个工作位:1.工作位:2.试验位:3.检修位.1、检修位置，就是把断路器拉出柜外，这点清楚，不拉出来如何检修；2、试验位置，把断路器拉到断路器可动作，但断路器与一次系统是脱离的，且是安全脱离的，就是一次触头间能保证安全距离的位置（动触头和静触头在脱开位置），二次插头还插在插座上，只要一合操作电源，就可以试验二次回路和断路器动作是否正常；3、工作位置（热备用），开关柜所有元器件都处于工作状态，只是断路器没有合闸；（动触头和静触头在闭合位置），这种状态叫热备用，马上需要合闸的线路应放在热备用，自动合闸的也需要放在热备用，现场按钮操作启动的电机开关也需要放在热备用。

手车开关的优点由于它无母线及线路刀闸，母线全封闭，柜体全封闭，占地面积小，能防止小动物进入开关柜内，避免了由小动物引起的接地相间短路故障。

操作使用安全方便、可靠性高。

10kV VS1开关是插入式的，安装在手车上，开关和操作机构是一体化的弹簧储能操作机构。

采用手车式结构安装在柜体内。

首先了解手车开关与其他开关操作的区别，手车开关本体所处的三种位置，即工作位置、试验位置、检修位置。

（1）工作位置：手车开关本体在开关柜内，一次插件（动、静插头）已插好。

（2）试验位置：手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。

（3）检修位置：手车开关本体在开关柜外。

开关的操作采用丝杠、螺母传动方式推进、退出断路器。

（1）推进：断路器处于试验位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇进至工作位置，推入柜内后取下摇把，关闭小门，方可分、合断路器。

（2）退出：断路器处于工作位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇出至试验位置，取下摇把，关闭小门，方可分、合断路器。

真空断路器的检修与维护方法1. 真空断路器的基本原理和结构真空断路器是一种常用的高压开关设备，用于控制和保护电力系统中的电气设备。

其基本原理是利用真空中的绝缘性能和灭弧能力，实现电路的开闭操作。

真空断路器的主要结构包括断路器主体、真空瓷瓶、固定触头、活动触头、弹簧机构、灭弧室等部分。

断路器主体通常由瓷瓶和金属外壳组成，内部则安装有触头、弹簧机构和灭弧室等组件。

2. 真空断路器的检修方法2.1 检查外观和连接在进行真空断路器的检修前，首先需要检查其外观和连接情况。

包括检查断路器主体是否有明显的损坏和变形，观察触头是否有氧化和磨损，检查连接螺栓是否松动等。

2.2 清洁触头和灭弧室触头和灭弧室是真空断路器中容易受到污染的部分，因此在检修过程中需要进行清洁。

首先，使用软毛刷或干净的布擦拭触头和灭弧室内壁，去除灰尘和油污。

然后，使用专用的真空吸尘器清理残留的污物。

2.3 检查和调整弹簧机构弹簧机构是真空断路器中的重要组成部分，其作用是提供闭合力和断开力。

在检修过程中，需要检查弹簧的张紧情况和弹簧的变形情况，如果有需要，进行调整或更换。

2.4 检测绝缘性能真空断路器的绝缘性能是其正常运行的重要保证。

在检修过程中，需要进行绝缘性能的检测。

可以使用绝缘电阻计或绝缘电压表对断路器的各个触点和外壳进行绝缘电阻或绝缘电压的测试，确保其绝缘性能符合要求。

2.5 检查操作机构和保护装置操作机构和保护装置是真空断路器正常运行的关键部分。

在检修过程中，需要检查操作机构的灵活性和可靠性，确保其能够正常操作。

同时，还需要检查保护装置的设置和参数，确保其能够对电力系统进行有效的保护。

3. 真空断路器的维护方法3.1 定期维护定期维护是保证真空断路器长期稳定运行的关键措施。

可以根据断路器的使用情况和厂家要求，制定维护计划，定期对断路器进行维护。

主要包括清洁触头和灭弧室、检查弹簧机构、检测绝缘性能、检查操作机构和保护装置等。

3.2 预防性维护预防性维护是在正常运行期间，提前发现并解决潜在问题的维护措施。
