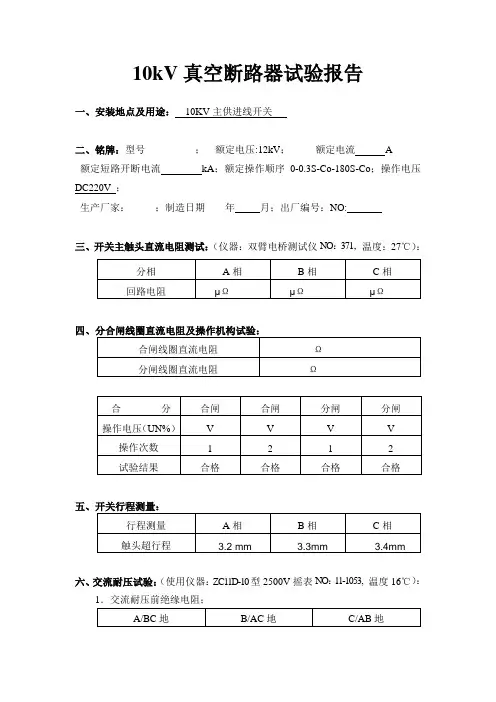

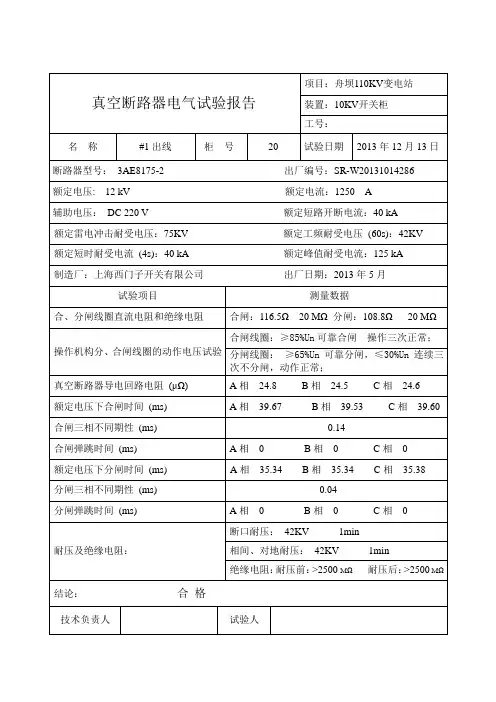

10kV真空断路器电气试验报告

10kV真空断路器试验报告
一、安装地点及用途：10KV主供进线开关
二、铭牌：型号；额定电压:12kV；额定电流 A
额定短路开断电流kA；额定操作顺序0-0.3S-Co-180S-Co；操作电压DC220V ；
生产厂家：；制造日期年月；出厂编号：NO:
三、开关主触头直流电阻测试：（仪器：双臂电桥测试仪NO：371，温度：27℃）：
六、交流耐压试验：（使用仪器：ZC11D-10型2500V摇表NO：11-1053, 温度16℃）：
1．交流耐压前绝缘电阻；
2．相间耐压
在真空断路器断口施加工频电压28kV，历时1分钟，无异常现象。

3．断口耐压
在真空断路器断口施加工频电压35 kV，历时1分钟，无异常现象。

4．交流耐压后绝缘电阻；
七、开关动作特性测验;
（使用仪器：JHC-KDH4C型开关测试仪NO：200107018—1）：
八、结论：
调试人员：技术负责：日期：。

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日 相别 试验项目 绝缘电阻（M ） 试验电压 （kV ）试验时间 （S ）试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8．试验结果:合格。

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

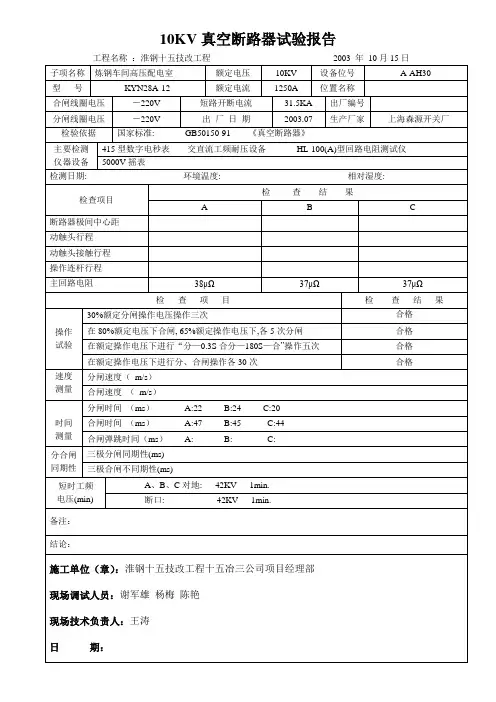

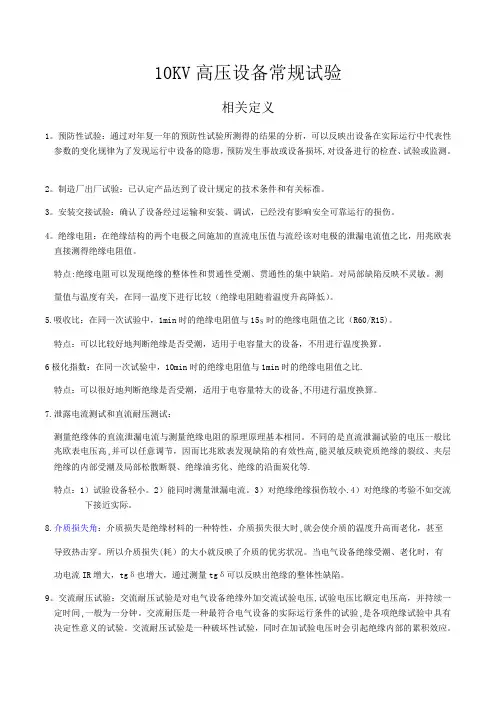

10KV高压设备常规试验相关定义1。

预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏,对设备进行的检查、试验或监测。

2。

制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。

3。

安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。

4。

绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值。

特点:绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。

对局部缺陷反映不灵敏。

测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。

5.吸收比：在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15)。

特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。

6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比.特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备,不用进行温度换算。

7.泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。

不同的是直流泄漏试验的电压一般比兆欧表电压高,并可以任意调节，因而比兆欧表发现缺陷的有效性高,能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等.特点：1）试验设备轻小。

2）能同时测量泄漏电流。

3）对绝缘绝缘损伤较小.4）对绝缘的考验不如交流下接近实际。

8.介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时,就会使介质的温度升高而老化，甚至导致热击穿。

所以介质损失(耗）的大小就反映了介质的优劣状况。

当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。

9。

交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间,一般为一分钟。

10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检2.3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。

4.用特点：5.）。

67.特点：18.，功电流9.，并，是各项起绝缘内部的累积效应。

做试验时形成的放电通道不会随电压的消失而消失，而直流耐压试验不存在累积效应。

注意事项：（1）必须在的非破坏性试验都合格后才能进行此项试验，如果有缺陷在（受潮）应排除后进行。

（2）对大型设备做试验要核算试验设备容量。

（3）对注油电气设备已经过充分静止。

（4）对大型设备做试验要注意设备温度和环境温度是否一致，不一致要分别作好记录。

试验过程中发现下列现象，停止试验，断开电源：①电压表指针摆动很大。

②毫安表指示急剧增加。

③发觉绝缘烧焦或冒烟现象。

④被试设备发生不正常的响声。

⑤表面放电、空气击穿等。

分析判断：（1）以不发生击穿为合格。

瓷质绝缘击穿应当即破坏掉，或作永久性记号。

（2）耐压试验后的绝缘电阻降低值大于30%为绝缘不良。

（3）试验结束，切断电源，放电后立即用手触摸绝缘如出现普遍或局部发热认为绝缘不良。

（4）交流工频耐压通过，不能说明线圈的匝间和层间绝缘没有问题，必要时补充其它试验。

10.直流耐压试验：在直流电压作用下，电缆绝缘中的电压按绝缘电阻分布，当在电缆中有发展性局部缺陷时，大部分电压将加在与缺陷串联未损坏部分上，所以，从这种意义上来说直流耐压11.DL/T596GB50150GB/T311GB/T507GB2536—GB5583—GB5654—GB6450—GB/T7595GB11022GB11023GB11032GB12022DL/T423DL/T450—1991绝缘油中含气量的测量方法（二氧化碳洗脱法）DL/T459—2000电力系统直流电源柜订货技术条件DL/T492—1992发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T593—1996高压开关设备的共用订货技术导则高压设备常规试验一.高压真空断路器断路器：电气工程中不可缺少的电气元件，是重要的一次设备，在正常的情况下切、合高压电路，在故障的情况下开断巨大的故障电流，断路器又是关键的操作设备。

遵义江南能源供应有限责任公司电气试验报告真空断路器试验报告安装位置：35kV郑场变电站运行编号:10kV备用0017.试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB50150-2006〉试验负责人：试验人员：试验日期：2013.4试验性质：交接试验遵义江南能源供应有限责任公司电气试验报告真空断11.绝缘电阻测量相别试验前(MQ) 试验后(MQ)整体断口整体断口A 2500 2500 2500 2500B 2500 2500 2500 2500C 2500 2500 2500 2500测量仪器TE3672 仪器编号080120012仪器精度5P 后效期2014.5 备注：1.使用2500V兆欧表;2.10kV断路器绝缘电阻应/、小于300MQ,35kV断路器绝缘电阻不小于1000收。

2.开关回路电阻测量相别上次实测值(Q) 本次实测值(^Q) 结论A 36.78 合格B 32.37 合格C 39.31 合格测量仪器TE100 仪器编号仪器精度1P 后效期2014.5备注：厂家标准：＜50^Q(630A),045以。

(1250~1600为，＜35Q(2000A),＜25^Q(2500A).7.试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB50150-2006〉试验负责人：试验人员：试验日期：2013.4试验性质：交接试验遵义江南能源供应有限责任公司电气试验报告真空断1备注：三相合分闸不同期02mS合闸触头弓M跳时间03mS分闸时间20〜50m§合闸时间35〜70mS7.试验结论：合格验执行标准：电气装置安装工程电气设备交接试验标准《GB50150-2008〉试验负责人：试验人员：试验日期：2013.4试验性质：交接试验遵义江南能源供应有限责任公司电气试验报告真空断1操作机构测量。

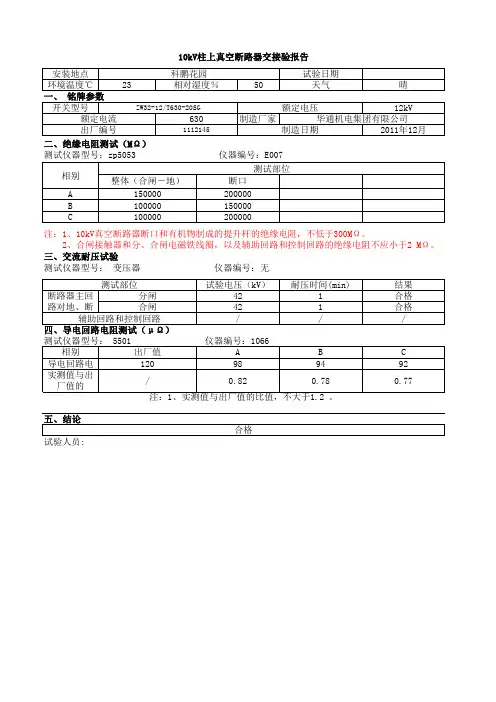

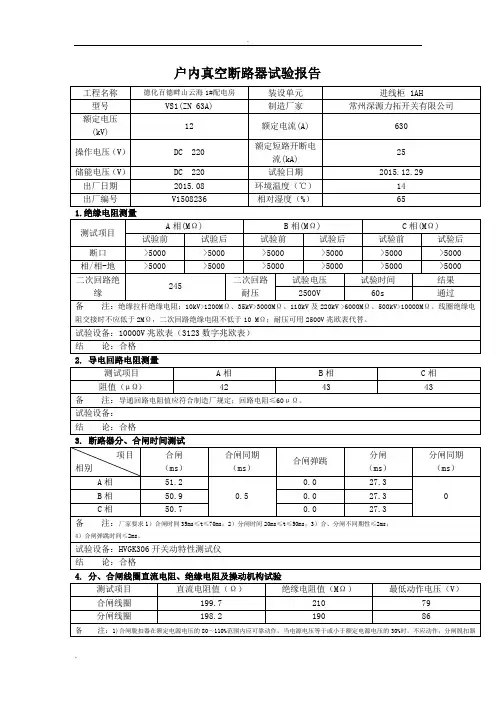

户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
5.交流耐压试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验。

高压真空断路器试验报告型号ZW7-40.5/T1250-31.5使用地点1#电抗器开关额定电压40.5KV额定电流1250A额定短路开断电流31.5KV编号A13125069出厂日期2013 年 12月制造厂家西安宝鸡电气有限责任公司试验项目出厂值A B C使用回路电阻（ uΩ）252727实测值（仪器； YJL）A B C28.529.130.2试验标准：路电阻≤ 50μΩ相间（ KV）出厂值95实测值95主回路工频耐压试相对地（ KV）出厂值95实测值95验断口间（ KV）出厂值95实测值95试验标准：交流耐压的试验电压按标准值进行绝缘电阻（ MΩ）A B C（仪器； 2500V 兆欧出厂值500050005000表）实测值500050005000试验标准：主回路合闸对地> 2000MΩ备注：试验：校验：审核：试验日期：高压真空断路器试验报告型号ZW7-40.5/T1250-31.5使用地点2#电抗器开关额定电压40.5KV额定电流1250A 额定短路开断电流31.5KV编号A13125070出厂日期2013 年 12月制造厂家西安宝鸡电气有限责任公司试验项目出厂值A B C使用回路电阻（ uΩ）262625实测值（仪器； YJL）A B C27.828.627.0试验标准：路电阻≤ 50μΩ相间（ KV）出厂值95实测值95主回路工频耐压试相对地（ KV）出厂值95实测值95验断口间（ KV）出厂值95实测值95试验标准：交流耐压的试验电压按标准值进行绝缘电阻（ MΩ）A B C（仪器； 2500V 兆欧出厂值500050005000表）实测值500050005000试验标准：主回路合闸对地> 2000MΩ备注：试验：校验：审核：试验日期：。

天津铁道职业技术学院调研分析津铁院铁道供电实训设备高电压试验项目（真空断路器的绝缘电阻测试）系部动力系班级电气化1502班姓名指导教师摘要：断路器是电力系统重要的控制和保护设备。

所谓控制作用，就是根据电网运行需要安全可靠地投入或切除相应的线路或电气设备；所谓保护作用，就是在线路或电气设备发生故障时，将故障部分从电网中快速切除，保证电网无故障部分正常运行。

对于输配电线路，往往还要求断路器具备自动重合闸的功能。

近几十年来真空断路器得到了很大的发展。

真空断路器使用高真空作为灭弧和绝缘介质。

断路器的绝缘试验，是通过各种测试手段，判断并掌握断路器的导电部分对地以及断口间的绝缘水平。

由于各种断路器结构特征相差很大，故其试验项目及判断标准不完全一样。

由于我校的实习设备有限，所以主要学习了高压真空断路器的绝缘电阻测试的方法。

本报告着重讲述高压真空断路器的绝缘电阻的测试方法，并对其有效性进行分析。

为今后去太原局工作的我打下良好的基础。

Abstract: circuit breaker is an important control and protection equipment in power system. The so-called control effect, is safe and reliable to run according to the power input or removal of the corresponding line or electrical equipment; the protective effect is in fault line or electrical equipment, the fault part from the grid removed quickly, to ensure grid fault free part of normal operation. For transmission and distribution lines, the circuit breaker is often required to have automatic reclosing function. Vacuum circuit breaker has been greatly developed in recent decades. Vacuum circuit breaker uses high vacuum as arc extinguishing and insulating medium. The insulation test of circuit breaker is to judge and master the insulation level of the conductive part, the earth and the fracture surface of the circuit breaker through various testing methods. Because the structural characteristics of various circuit breakers vary greatly, the test items and the judgment standards are not exactly the same. Because our school's practice equipment is limited, we mainly studied the insulation resistance test method of high voltage vacuum circuit breaker. This report focuses on the test method of insulation resistance of high voltage vacuum circuit breaker, and analyzes its effectiveness. To lay a good foundation for the work of Taiyuan Bureau in the future.关键词：高压真空断路器、绝缘电阻测试、测量仪一引言“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。

電氣檢驗報告
專案名稱：雲南華聯鋅銦股份有限公司8000t/d選礦擴建工程驅動站10KV配電站調試工程
檢驗專案：驅動站10KV配電站配電系統交接試驗
委託單位：中國十五冶金建設集團有限公司
檢驗類型：委託檢查
中國十五冶金建設集團有限公司
電氣試驗檢測所
檢驗報告
批准：成露審核：鄭能文檢驗：聶向峰，宋忠浩
电气试验项目
电气检验设备、仪器清单
检查记录目录
项目技术负责人：监理工程师：
（建设单位项目代表）说明：本表由电气试验单位负责填写；适用于真空断路器的试验。

项目技术负责人：监理工程师：
（建设单位项目代表）说明：本表由电气试验单位负责填写；适用于真空断路器的试验。

真空断路器试验报告
项目技术负责人：监理工程师：
（建设单位项目代表）说明：本表由电气试验单位负责填写；适用于真空断路器的试验。

10kv真空断路器试验报告摘要：本次试验是对一台10kv真空断路器进行的全面测试，包括外观检查、电气性能测试、机械性能测试和环境适应性测试。

试验结果表明，该断路器符合相关标准的要求，能够稳定可靠地工作。

一、引言真空断路器是一种在高压电力系统中广泛应用的开关设备，其主要功能是在故障时迅速切断电路，保护设备和人员的安全。

本次试验的目的是对一台10kv真空断路器进行全面测试，验证其电气性能、机械性能和环境适应性等方面的指标是否符合相关标准的要求。

二、试验方法本次试验采用以下方法进行：1. 外观检查：检查断路器的外观是否完好，是否有明显损伤或腐蚀等情况。

2. 电气性能测试：测试断路器的电气性能，包括电气参数、操作性能、短路开断性能等方面的指标。

3. 机械性能测试：测试断路器的机械性能，包括机械参数、操作力矩、机械寿命等方面的指标。

4. 环境适应性测试：测试断路器在不同环境条件下的适应性，包括温度、湿度、震动等方面的指标。

三、试验结果1. 外观检查断路器外观完好，无明显损伤或腐蚀，符合相关标准的要求。

2. 电气性能测试断路器的电气参数、操作性能、短路开断性能等方面的指标均符合相关标准的要求。

具体测试结果如下：（1）电气参数：额定电压：10kV额定电流：630A额定短时耐受电流：20kA额定峰值耐受电流：50kA（2）操作性能：操作次数：1000次操作力矩：50N·m动作时间：≤30ms（3）短路开断性能：短路开断时间：≤20ms短路开断电流：≥20kA3. 机械性能测试断路器的机械参数、操作力矩、机械寿命等方面的指标均符合相关标准的要求。

具体测试结果如下：（1）机械参数：额定操作次数：10000次机械寿命：≥20000次（2）操作力矩：开断力矩：≤80N·m闭合力矩：≤60N·m4. 环境适应性测试断路器在不同环境条件下的适应性均符合相关标准的要求。

具体测试结果如下：（1）温度适应性：工作温度范围：-40℃~+70℃（2）湿度适应性：工作湿度范围：≤95%（3）震动适应性：振动频率：10Hz~55Hz加速度：0.75g四、结论本次试验表明，该10kv真空断路器符合相关标准的要求，能够稳定可靠地工作。
