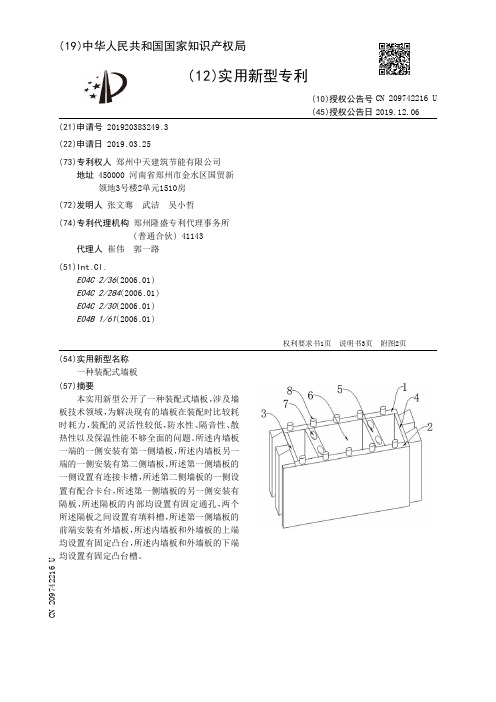

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920383249.3(22)申请日 2019.03.25(73)专利权人 郑州中天建筑节能有限公司地址 450000 河南省郑州市金水区国贸新领地3号楼2单元1510房(72)发明人 张文骞　武洁　吴小哲　(74)专利代理机构 郑州隆盛专利代理事务所(普通合伙) 41143代理人 崔伟　郭一路(51)Int.Cl.E04C 2/36(2006.01)E04C 2/284(2006.01)E04C 2/30(2006.01)E04B 1/61(2006.01)(54)实用新型名称一种装配式墙板(57)摘要本实用新型公开了一种装配式墙板，涉及墙板技术领域，为解决现有的墙板在装配时比较耗时耗力，装配的灵活性较低，防水性、隔音性、散热性以及保温性能不够全面的问题。

所述内墙板一端的一侧安装有第一侧墙板，所述内墙板另一端的一侧安装有第二侧墙板，所述第一侧墙板的一侧设置有连接卡槽，所述第二侧墙板的一侧设置有配合卡台，所述第一侧墙板的另一侧安装有隔板，所述隔板的内部均设置有固定通孔，两个所述隔板之间设置有填料槽，所述第一侧墙板的前端安装有外墙板，所述内墙板和外墙板的上端均设置有固定凸台，所述内墙板和外墙板的下端均设置有固定凸台槽。

权利要求书1页 说明书3页 附图2页CN 209742216 U 2019.12.06C N 209742216U权　利　要　求　书1/1页CN 209742216 U1.一种装配式墙板，包括内墙板（1），其特征在于：所述内墙板（1）一端的一侧安装有第一侧墙板（3），所述内墙板（1）另一端的一侧安装有第二侧墙板（4），且第二侧墙板（4）与第一侧墙板（3）关于内墙板（1）的垂直中心线相对称，所述第一侧墙板（3）的一侧设置有连接卡槽（10），所述第二侧墙板（4）的一侧设置有配合卡台（9），所述第一侧墙板（3）的另一侧安装有隔板（5），隔板（5）设置有两个，且两个隔板（5）关于内墙板（1）的垂直中心线相对称，所述隔板（5）的内部均设置有固定通孔（7），且固定通孔（7）设置有两个，两个所述隔板（5）之间设置有填料槽（6），所述第一侧墙板（3）的前端安装有外墙板（2），所述内墙板（1）和外墙板（2）的上端均设置有固定凸台（8），固定凸台（8）设置有若干个，且若干个固定凸台（8）依次分布，所述内墙板（1）和外墙板（2）的下端均设置有固定凸台槽（11），固定凸台槽（11）设置有若干个，且若干个固定凸台槽（11）依次分布。

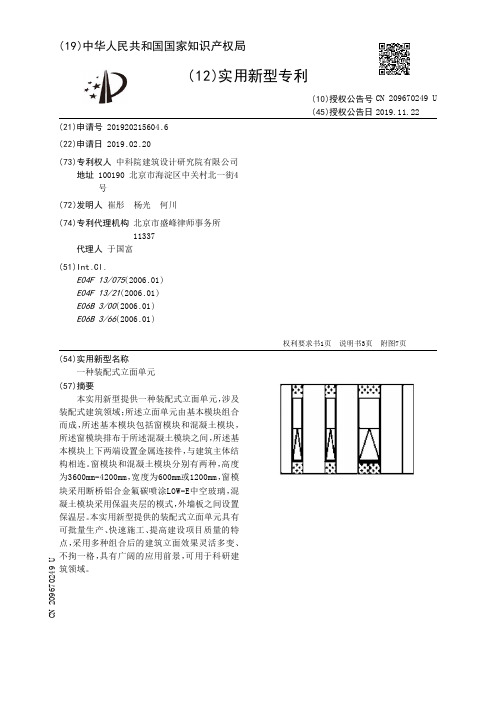

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920215604.6(22)申请日 2019.02.20(73)专利权人 中科院建筑设计研究院有限公司地址 100190 北京市海淀区中关村北一街4号(72)发明人 崔彤　杨光　何川　(74)专利代理机构 北京市盛峰律师事务所11337代理人 于国富(51)Int.Cl.E04F 13/075(2006.01)E04F 13/21(2006.01)E06B 3/00(2006.01)E06B 3/66(2006.01)(54)实用新型名称一种装配式立面单元(57)摘要本实用新型提供一种装配式立面单元，涉及装配式建筑领域；所述立面单元由基本模块组合而成，所述基本模块包括窗模块和混凝土模块，所述窗模块排布于所述混凝土模块之间，所述基本模块上下两端设置金属连接件，与建筑主体结构相连。

窗模块和混凝土模块分别有两种，高度为3600mm -4200mm，宽度为600mm或1200mm，窗模块采用断桥铝合金氟碳喷涂LOW -E中空玻璃，混凝土模块采用保温夹层的模式，外墙板之间设置保温层。

本实用新型提供的装配式立面单元具有可批量生产、快速施工、提高建设项目质量的特点，采用多种组合后的建筑立面效果灵活多变、不拘一格，具有广阔的应用前景，可用于科研建筑领域。

权利要求书1页 说明书3页 附图7页CN 209670249 U 2019.11.22C N 209670249U权　利　要　求　书1/1页CN 209670249 U1.一种装配式立面单元，其特征在于，所述立面单元由基本模块组合而成，所述基本模块包括窗模块和混凝土模块，所述窗模块排布于所述混凝土模块之间，所述基本模块上下两端设置金属连接件，与建筑主体结构相连。

2.根据权利要求1所述的装配式立面单元，其特征在于，所述基本模块高度为3600mm-4200mm，宽度为600mm或1200mm。

专利名称：一种装配式建筑
专利类型：实用新型专利
发明人：段风雷
申请号：CN201921455135.1申请日：20190903
公开号：CN210529949U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种装配式建筑，属于房屋建筑技术领域，其技术方案如下，包括多个墙板和楼板，每相邻两个墙板之间通过预构件连接；墙板包括多个预制板，预制板的其中一侧设有多个凸块，另外一侧设有多个凹槽，两个预制板对接后使每个凸块分别插接到每个凹槽中，并贯穿有第一钢筋；楼板包括第一预构板和第二预构板，第一预构板与第二预构板的两端设有多个安装块，第一预构板的两端搭接到相对的墙板之间，第二预构板两端搭接到相邻房间的两个墙板上，第二预构板上的安装块别卡接到第一预构板的每两个安装块之间，解决现有技术中由于对装配式建筑进行拼接时会比较繁琐、费力，且拼接后的建筑的结构强度较低的问题。

申请人：段风雷
地址：102488 北京市房山区良乡南关嘉瑞通小区2#楼1408室
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
代理人：张伟洋
更多信息请下载全文后查看。

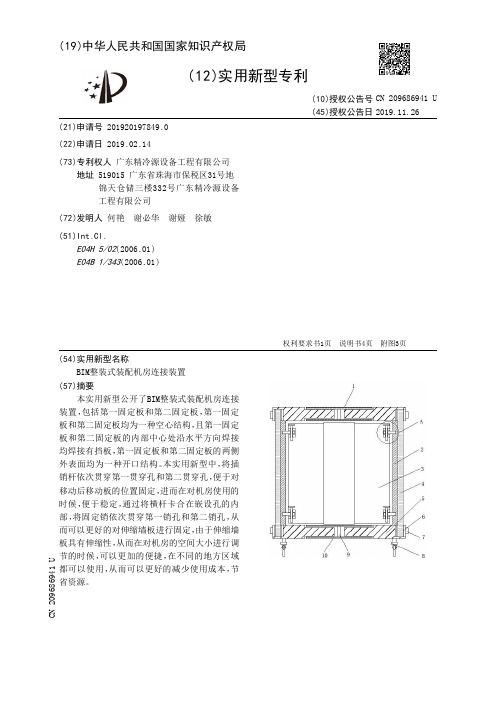

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197849.0(22)申请日 2019.02.14(73)专利权人 广东精冷源设备工程有限公司地址 519015 广东省珠海市保税区31号地锦天仓储三楼332号广东精冷源设备工程有限公司(72)发明人 何艳　谢必华　谢娅　徐敏　(51)Int.Cl.E04H 5/02(2006.01)E04B 1/343(2006.01)(54)实用新型名称BIM整装式装配机房连接装置(57)摘要本实用新型公开了BIM整装式装配机房连接装置，包括第一固定板和第二固定板，第一固定板和第二固定板均为一种空心结构，且第一固定板和第二固定板的内部中心处沿水平方向焊接均焊接有挡板，第一固定板和第二固定板的两侧外表面均为一种开口结构。

本实用新型中，将插销杆依次贯穿第一贯穿孔和第二贯穿孔，便于对移动后移动板的位置固定，进而在对机房使用的时候，便于稳定，通过将横杆卡合在嵌设孔的内部，将固定销依次贯穿第一销孔和第二销孔，从而可以更好的对伸缩墙板进行固定，由于伸缩墙板具有伸缩性，从而在对机房的空间大小进行调节的时候，可以更加的便捷，在不同的地方区域都可以使用，从而可以更好的减少使用成本，节省资源。

权利要求书1页 说明书4页 附图3页CN 209686941 U 2019.11.26C N 209686941U权　利　要　求　书1/1页CN 209686941 U1.一种BIM整装式装配机房连接装置，包括第一固定板（1）和第二固定板（10），其特征在于：所述第一固定板（1）和第二固定板（10）均为一种空心结构，且第一固定板（1）和第二固定板（10）的内部中心处沿水平方向焊接均焊接有挡板（9），所述第一固定板（1）和第二固定板（10）的两侧外表面均为一种开口结构，且第一固定板（1）和第二固定板（10）的内部位于挡板（9）的两侧均滑动嵌设有移动板（5），所述移动板（5）共设置有四个，且分为两组，一组两个移动板（5）的顶部靠近一侧两端边缘处和另一组两个移动板（5）的底部靠近两端边缘处均开设有圆孔（6），一组两个移动板（5）的底部靠近一侧两端边缘处均设置有万向轮（8），所述圆孔（6）共设置有八个，且分为四组，每组两个圆孔（6）的内表壁滑动嵌设有固定杆（4），所述固定杆（4）的外表面焊接有两个长形板（2），且两个长形板（2）之间的夹角为九十度。

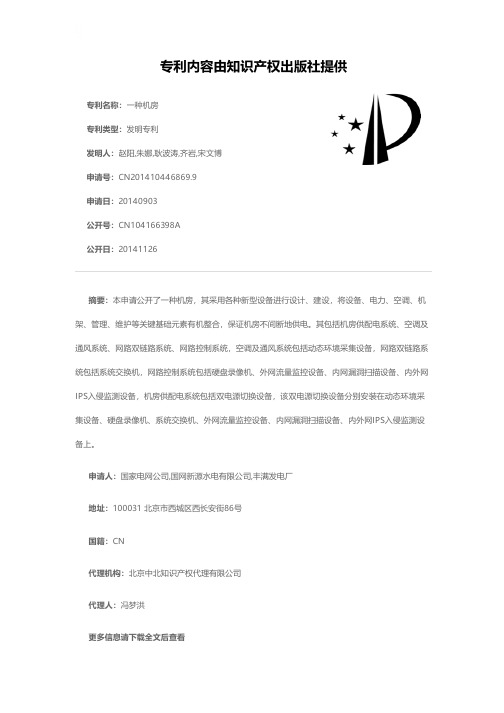

专利名称：一种机房
专利类型：发明专利
发明人：赵阳,朱娜,耿波涛,齐岩,宋文博申请号：CN201410446869.9
申请日：20140903
公开号：CN104166398A
公开日：
20141126
专利内容由知识产权出版社提供
摘要：本申请公开了一种机房，其采用各种新型设备进行设计、建设，将设备、电力、空调、机架、管理、维护等关键基础元素有机整合，保证机房不间断地供电。

其包括机房供配电系统、空调及通风系统、网路双链路系统、网路控制系统，空调及通风系统包括动态环境采集设备，网路双链路系统包括系统交换机，网路控制系统包括硬盘录像机、外网流量监控设备、内网漏洞扫描设备、内外网IPS入侵监测设备，机房供配电系统包括双电源切换设备，该双电源切换设备分别安装在动态环境采集设备、硬盘录像机、系统交换机、外网流量监控设备、内网漏洞扫描设备、内外网IPS入侵监测设备上。

申请人：国家电网公司,国网新源水电有限公司,丰满发电厂
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：北京中北知识产权代理有限公司
代理人：冯梦洪
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920361211.6(22)申请日 2019.03.20(73)专利权人 四川省汇电送变电工程有限公司地址 610014 四川省成都市青羊区万和路99号1-1幢1层1号(72)发明人 王安艮　(51)Int.Cl.E04H 5/04(2006.01)(54)实用新型名称一种装配式配电室(57)摘要本实用新型涉及一种装配式配电室，属于电力设备领域，包括配电室本体，配电室本体包括定位柱、立柱、墙板和顶板，立柱的底壁沿立柱长度方向设置有安装槽，立柱滑动插设于安装槽内，立柱上设置有用于限定定位柱位置的限位件，立柱相邻的两侧壁沿立柱的长度方向开设有供墙板插入的卡槽，卡槽的顶端开口，顶板可拆卸设置于墙板和立柱的顶部。

首先将定位柱固定在地基上，然后将立柱吊装到定位柱上，使定位柱插入安装槽内，再通过限位件限定定位柱位置，待四个立柱安装好后，将墙板从立柱的上方吊装入立柱的卡槽内，最后安装顶板即可，完成配电室本体的安装，现场装配方便，无需现场浇筑墙板，受天气影响较小，提高施工效率。

权利要求书1页 说明书3页 附图5页CN 209976104 U 2020.01.21C N 209976104U权　利　要　求　书1/1页CN 209976104 U1.一种装配式配电室，其特征在于：包括配电室本体(1)，所述配电室本体(1)包括定位柱(11)、立柱(12)、墙板(13)和顶板(14)，所述立柱(12)的底壁沿立柱(12)长度方向设置有安装槽，所述立柱(12)滑动插设于安装槽内，所述立柱(12)上设置有用于限定定位柱(11)位置的限位件，所述立柱(12)相邻的两侧壁沿立柱(12)的长度方向开设有供墙板(13)插入的卡槽(121)，所述卡槽(121)的顶端开口，所述顶板(14)可拆卸设置于墙板(13)和立柱(12)的顶部。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920419804.3(22)申请日 2019.03.29(73)专利权人 深圳市菱泰能源科技有限公司地址 518000 广东省深圳市南山区西丽街道曙光社区沙河西路康和盛大楼218(72)发明人 曾超文　(74)专利代理机构 北京艾皮专利代理有限公司11777代理人 丁艳侠(51)Int.Cl.F24F 7/06(2006.01)F24F 13/28(2006.01)F24F 11/89(2018.01)(54)实用新型名称一种装配式冷冻机房节能设备(57)摘要本实用新型公开了一种装配式冷冻机房节能设备，属于机房节能技术领域，解决了现有装置不能够对排出的气体进行过滤的问题；其技术特征是：包括换气壳体、排气管和过滤网，所述换气壳体的底部螺栓固定安装有排气管，排气管上开设有用于排出热气的通风口，所述换气壳体的中间位置安装有用于过滤热气的过滤网，所述过滤网的两侧对称设置有竖直滑槽，竖直滑槽焊接在换气壳体的侧壁上，过滤网和竖直滑槽滑动连接，所述过滤网为活性炭过滤网，本实用新型能对排出的热气进行过滤，同时还能够根据热气的压力大小实现通风口的自动开启闭合，排气过程节能环保，降低了机房的能耗。

权利要求书1页 说明书4页 附图2页CN 209706287 U 2019.11.29C N 209706287U权　利　要　求　书1/1页CN 209706287 U1.一种装配式冷冻机房节能设备，包括换气壳体（1）、排气管（2）和过滤网（6），所述换气壳体（1）的底部螺栓固定安装有排气管（2），排气管（2）上开设有用于排出热气的通风口（19），其特征在于，所述换气壳体（1）的中间位置安装有用于过滤热气的过滤网（6），所述过滤网（6）的两侧对称设置有竖直滑槽（7），竖直滑槽（7）焊接在换气壳体（1）的侧壁上，过滤网（6）和竖直滑槽（7）滑动连接。

专利名称：一种机房
专利类型：发明专利
发明人：柴岩岩
申请号：CN201610538246.3申请日：20160630
公开号：CN107560053A
公开日：
20180109
专利内容由知识产权出版社提供
摘要：本发明涉及一种机房，包括通信基站机房，所述通信基站机房的房顶通过安装基座安装设有至少一热风排出管，该热风排出管与所述通信基站机房内部通过管口相通，所述热风排出管连接可旋转排气的排气装置，包括可转动管，可转动管上设风向标装置，风向标装置包括一对直角连接的导向板；可转动管的侧壁开有排风口；所述通信基站机房的顶部设有冷却水箱，所述冷却水箱内设有热交换器，所述热交换器的热气进入端伸到所述通信基站机房内，所述热交换器的冷气排出端连接冷气管，所述冷气管的冷气出口设在所述通信基站机房的墙体下部。

本发明可完成热传递循环，在机房高速运转时，可有效地将热量传递至外部，大大降低机房及空调设备能耗。

申请人：天津微贤科技有限公司
地址：301700 天津市武清区泗村店镇龙凤大道66号
国籍：CN
更多信息请下载全文后查看。
