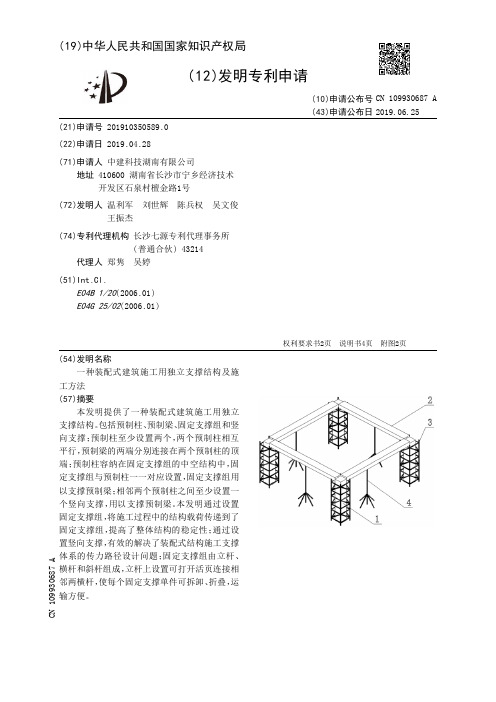

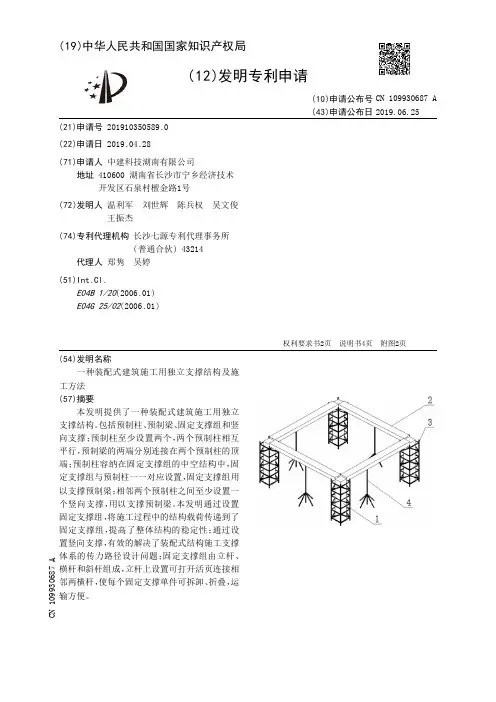

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910350589.0(22)申请日 2019.04.28(71)申请人 中建科技湖南有限公司地址 410600 湖南省长沙市宁乡经济技术开发区石泉村檀金路1号(72)发明人 温利军　刘世辉　陈兵权　吴文俊　王振杰　(74)专利代理机构 长沙七源专利代理事务所(普通合伙) 43214代理人 郑隽　吴婷(51)Int.Cl.E04B 1/20(2006.01)E04G 25/02(2006.01)(54)发明名称一种装配式建筑施工用独立支撑结构及施工方法(57)摘要本发明提供了一种装配式建筑施工用独立支撑结构。

包括预制柱、预制梁、固定支撑组和竖向支撑；预制柱至少设置两个，两个预制柱相互平行，预制梁的两端分别连接在两个预制柱的顶端；预制柱容纳在固定支撑组的中空结构中，固定支撑组与预制柱一一对应设置，固定支撑组用以支撑预制梁；相邻两个预制柱之间至少设置一个竖向支撑，用以支撑预制梁。

本发明通过设置固定支撑组，将施工过程中的结构载荷传递到了固定支撑组，提高了整体结构的稳定性；通过设置竖向支撑，有效的解决了装配式结构施工支撑体系的传力路径设计问题；固定支撑组由立杆、横杆和斜杆组成，立杆上设置可打开活页连接相邻两横杆，使每个固定支撑单件可拆卸、折叠，运输方便。

权利要求书2页 说明书4页 附图2页CN 109930687 A 2019.06.25C N 109930687A权　利　要　求　书1/2页CN 109930687 A1.一种装配式建筑施工用独立支撑结构，其特征在于，包括预制柱(1)、预制梁(2)、固定支撑组和竖向支撑(4)；预制柱(1)至少设置两个，两个预制柱(1)相互平行，预制梁(2)的两端分别连接在两个预制柱(1)的顶端；预制柱(1)容纳在固定支撑组的中空结构中，固定支撑组与预制柱(1)一一对应设置，固定支撑组用以支撑预制梁(2)；相邻两个预制柱(1)之间至少设置一个竖向支撑(4)，用以支撑预制梁(2)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922291061.9(22)申请日 2019.12.19(73)专利权人 浙江新盛建设集团有限公司地址 310015 浙江省杭州市拱墅区通益路861号绿景国际2#楼6F(72)发明人 黄轩安　吴刚　赵国新　蒋炜伟　蒋俯传　郁丰丰　(74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 周红芳(51)Int.Cl.E04G 21/26(2006.01)E04G 25/00(2006.01)(54)实用新型名称一种装配式建筑快拆独立支撑体系(57)摘要本实用新型公开了一种装配式建筑快拆独立支撑体系，包括剪力墙及设置在剪力墙上的预制横梁，所述预制横梁的底部设有竖向支撑结构，所述预制横梁内侧或内外侧设有支撑牛腿，所述剪力墙内侧设有支撑牛腿，所述预制横梁内侧或内外侧的支撑牛腿上设有斜向支撑结构；所述支撑牛腿在位于建筑结构的同侧等高且等距设置，所述支撑牛腿在位于建筑结构的对侧位置相对应。

本实用新型的有益效果是：该支撑体系支撑结构相对简单，且无需满堂支撑用料少，减少脚手架的堆放，同时支撑结构与建筑结构之间连接处通过螺栓连接能够重复利用。

权利要求书1页 说明书3页 附图4页CN 212773578 U 2021.03.23C N 212773578U1.一种装配式建筑快拆独立支撑体系，其特征在于，包括剪力墙（1）及设置在剪力墙（1）上的预制横梁（2），所述预制横梁（2）的底部设有竖向支撑结构（4），所述预制横梁（2）内侧或内外侧设有支撑牛腿（3），所述剪力墙（1）内侧设有支撑牛腿（3），所述预制横梁（2）内侧或内外侧的支撑牛腿（3）上设有斜向支撑结构（5）；所述支撑牛腿（3）在位于建筑结构的同侧等高且等距设置，所述支撑牛腿（3）在位于建筑结构的对侧位置相对应。

2.根据权利要求1所述的一种装配式建筑快拆独立支撑体系，其特征在于，所述支撑牛腿（3）包括固定板（301）、铰接座（303）及支撑板（302），所述铰接座（303）设置在固定板（301）上，所述支撑板（302）设置在铰接座（303）顶部位置。

专利名称：一种装配式建筑
专利类型：实用新型专利
发明人：段风雷
申请号：CN201921455135.1申请日：20190903
公开号：CN210529949U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种装配式建筑，属于房屋建筑技术领域，其技术方案如下，包括多个墙板和楼板，每相邻两个墙板之间通过预构件连接；墙板包括多个预制板，预制板的其中一侧设有多个凸块，另外一侧设有多个凹槽，两个预制板对接后使每个凸块分别插接到每个凹槽中，并贯穿有第一钢筋；楼板包括第一预构板和第二预构板，第一预构板与第二预构板的两端设有多个安装块，第一预构板的两端搭接到相对的墙板之间，第二预构板两端搭接到相邻房间的两个墙板上，第二预构板上的安装块别卡接到第一预构板的每两个安装块之间，解决现有技术中由于对装配式建筑进行拼接时会比较繁琐、费力，且拼接后的建筑的结构强度较低的问题。

申请人：段风雷
地址：102488 北京市房山区良乡南关嘉瑞通小区2#楼1408室
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
代理人：张伟洋
更多信息请下载全文后查看。

专利名称：一种装配式建筑结构专利类型：实用新型专利
发明人：张剑,向前,刘钽,王志远申请号：CN202020781431.7申请日：20200512
公开号：CN212583014U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑结构，包括预制墙，以及设于预制墙厚度方向一侧上方的预制楼板，所述预制墙朝向预制楼板一侧的壁面上部开设有凹槽，所述凹槽贯穿所述预制墙的顶端面形成缺口，所述预制墙中预埋有管线，所述管线的一端伸入所述缺口中；所述预制墙朝向预制楼板一侧的壁面上固定有水平布置的吊顶，所述吊顶位于缺口的下方，所述预制楼板、预制墙和吊顶之间形成电气布设空间。

可利用吊顶上部电气布设空间将设备对接线管接入预制墙板对接缺口，从而预制叠合楼板上无需预留孔洞，且取消了现场楼板叠合现浇层内的管线预埋工作，大大降低了成本，提高了施工效率。

申请人：远大住宅工业(杭州)有限公司
地址：310000 浙江省杭州市萧山临江工业园区农二场房屋448号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663781.0(22)申请日 2019.05.09(73)专利权人 王百田地址 476000 河南省商丘市北海东路66号(72)发明人 王百田　赵红娟　张树斌　史青菁　赵娟　杜留杰　谢长群　彭倩倩　徐小君　尚慧洁　于永齐　刘林　高军林　贾梦磊　贺彦辉　白春　(51)Int.Cl.E04G 25/00(2006.01)E04G 25/06(2006.01)(54)实用新型名称一种装配式建筑施工支撑装置(57)摘要本实用新型公开了一种装配式建筑施工支撑装置，涉及建筑施工技术领域，其包括底板，所述底板的上表面卡接有转动装置，所述转动装置的顶端固定连接有螺纹柱，所述螺纹柱的表面螺纹连接有螺纹筒，所述螺纹筒的左右两侧面均固定连接有第一活动装置，所述第一活动装置的下表面固定连接有滑块。

该装配式建筑施工支撑装置，通过螺纹筒、挤压板、螺纹柱、转轴、调节盘、轴承、第一电动推杆、第二电动推杆、第三销轴和挤压板之间的相互配合，使得挤压板与墙体接触，达到对墙体支撑的效果，使得本实用新型能够适支撑不同高度和角度的墙体，不需要工作人员再对其进行费力的组装，不仅节省了人力和时间，还大大提高了本实用新型的实用性。

权利要求书1页 说明书4页 附图2页CN 209924494 U 2020.01.10C N 209924494U权　利　要　求　书1/1页CN 209924494 U1.一种装配式建筑施工支撑装置，包括底板(1)，其特征在于：所述底板(1)的上表面卡接有转动装置(2)，所述转动装置(2)的顶端固定连接有螺纹柱(4)，所述螺纹柱(4)的表面螺纹连接有螺纹筒(5)，所述螺纹筒(5)的左右两侧面均固定连接有第一活动装置(6)，所述第一活动装置(6)的下表面固定连接有滑块(7)，所述滑块(7)滑动连接在滑槽(8)内，且两个滑槽(8)均开设在底板(1)的上表面，且两个滑槽(8)分别位于转动装置(2)的左右两侧；所述螺纹筒(5)的上表面固定连接有载物板(9)，所述载物板(9)的上表面分别设置有第一电动推杆(10)和第二电动推杆(17)，所述第一电动推杆(10)和第二电动推杆(17)的顶端均固定连接有第二活动装置(11)，且两个第二活动装置(11)均固定连接在挤压板(12)的下表面；所述底板(1)下表面的四角处均设置有制动轮(16)。

专利名称：一种装配式建筑钢管支撑装置专利类型：实用新型专利
发明人：郝风田,路影,张月玥,伊世香
申请号：CN201921470830.5
申请日：20190905
公开号：CN211341847U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑钢管支撑装置，涉及建筑领域，包括固定筒，固定筒的一端固定连接固定螺母，固定螺母螺纹连接固定柱，固定柱连接固定机构，固定机构包括安装座，安装座转动连接转动座，转动座固定连接管套，所述安装座上设有锁定机构，锁定机构包括旋钮，旋钮同轴固定连接螺杆，旋钮的一侧同轴设有固定盘，螺杆贯穿固定盘并与之螺纹连接，固定盘的表面固定连接多个卡块，所述安装座上开设有安装槽，本实用新型通过设置多个固定机构，能够在同一方向上对钢管进行夹持固定，增加夹持的稳定性，通过设置锁定机构，能够使管套受力时，转动座不随之发生偏转，固定能力强。

申请人：江苏建筑职业技术学院
地址：221000 江苏省徐州市铜山区学苑路26号
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：冯铁惠
更多信息请下载全文后查看。

专利名称：一种装配式建筑用斜支撑结构专利类型：实用新型专利
发明人：陈倚天,许绪响,吴玉华
申请号：CN201921581955.5
申请日：20190923
公开号：CN211143833U
公开日：
20200731
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑用斜支撑结构，包括双头异向螺纹筒，所述双头异向螺纹筒内左右两侧均置有支撑柱，两组所述支撑柱远离双头异向螺纹筒的一端外侧分别置有底座和支撑板，所述支撑板右壁内固定设置有若干组螺块，所述支撑板靠近螺块的外侧置有防滑板，所述防滑板外表面安装有防滑垫，所述防滑板中部贯穿有螺杆且螺杆与螺块旋接固定。

本实用新型通过安装有防滑板和螺杆，在建筑支撑区域小面积凸起时，可以通过螺杆与支撑板的螺块分离，选择性拆卸单组防滑板，使多组防滑板部分凹陷，使建筑墙凸起部位置于防滑板的凹陷内，可用于凸起位置支撑，提升支撑结构的适用范围，适合广泛推广与使用。

申请人：许绪响
地址：317200 浙江省台州市天台县赤城街道金盘北路1号
国籍：CN
代理机构：青岛博展利华知识产权代理事务所(普通合伙)
代理人：孙梦娅
更多信息请下载全文后查看。

专利名称：一种用于装配式结构梁板连接的支撑结构专利类型：实用新型专利
发明人：孟宪宏,毕佳男,夏程
申请号：CN201720421446.0
申请日：20170420
公开号：CN206667465U
公开日：
20171124
专利内容由知识产权出版社提供
摘要：一种用于装配式结构梁板连接的支撑结构，属于建筑结构技术领域。

由对称的两支撑架通过支撑板连接构成的框架结构，支撑架截面为三角形框架结构，其直角边侧分别对应叠合梁和叠合板，相对叠合梁侧的直角边上设置有螺栓连接孔，通过螺栓连接于叠合梁侧设置的预埋螺母；相对于叠合板的直角边上连接调节架，在使用时，相邻两叠合梁内的支撑架上的调节架内连接有支撑板，叠合板置于支撑板上方，连接在两叠合梁上，通过调节架与支撑架间连接的调节螺栓调节支撑板的高度。

本实用新型取消楼板下部竖向支撑，从而降低支模难度节约成本，且能满足施工精度。

本实用新型现场操作简单，能够有效解决梁板搭接时施工困难、后浇结点模板加固、支撑、拆除的问题。

申请人：沈阳建筑大学
地址：110168 辽宁省沈阳市浑南新区浑南东路9号
国籍：CN
代理机构：沈阳铭扬联创知识产权代理事务所(普通合伙)
代理人：吕敏
更多信息请下载全文后查看。

专利名称：一种用于建筑工程中的装配式建筑支撑座专利类型：发明专利
发明人：王海涛,边绍谦,王挺,王振华,王晨炜,张金萍申请号：CN202011299915.9
申请日：20201119
公开号：CN112502272A
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本发明涉及装配式建筑技术领域，尤其涉及一种用于建筑工程中的装配式建筑支撑座，包括支撑座，支撑座的内部设有放置腔和干燥腔，放置腔和干燥腔之间的部分开设有通孔，放置腔的上端开设有便于卡入建筑本体构件的开口，开口处侧壁向内开设有与干燥腔连通的导水通道，干燥腔的内部设有能够更换干燥剂的干燥器，开口处设有用于对建筑本体构件进行密封的套管，套管包括管体，管体的上部外侧开设有若干圈锁紧槽，管体的下部内侧开设有环形槽，环形槽中的内侧区域卡接有海绵吸水圈，外侧区域向外开设有用于与导水通道连通的导水口。

本发明干燥系统设计合理，无需设置复杂的通风机构和引风机构方式，利于降低保持干燥的成本，提高干燥效果。

申请人：中国核工业中原建设有限公司
地址：100142 北京市西城区车公庄大街12号
国籍：CN
代理机构：北京和鼎泰知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种用于建筑工程中的装配式建筑支撑座专利类型：实用新型专利
发明人：宋立鹏,琚振虎,王严
申请号：CN202020582844.2
申请日：20200419
公开号：CN212561924U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于建筑工程中的装配式建筑支撑座，包括座体，所述座体的内部下方安装有导杆，所述导杆上滑动连接有滑块，所述滑块的上表面弹性连接有齿条柱，所述齿条柱的上端固定有中间板，所述中间板的上表面两侧均安装有第一弹簧，所述第一弹簧的上端固定有安装座，所述齿条柱的两侧均啮合有齿轮，本实用新型设置了第一弹簧和第二弹簧，可进行两侧减震缓冲，缓冲效果好，在震动时，齿条柱上下运动，齿轮可使得齿条柱处于一个维稳的状态，而铰接的第二杆和第一杆可调整齿轮的位置，以适应齿条柱的位置，在建筑体受到外界水平方向的震动时，滑块可在导杆上移动，以补偿这个水平震动，保证本装置可多向减震。

申请人：宋立鹏
地址：266100 山东省青岛市崂山区苗岭路15号17楼
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：晋圣智
