【CN209855140U】一种建筑工程装配式建筑墙体用通风装置【专利】

专利名称：一种建筑通风装置专利类型：实用新型专利
发明人：庄料霞
申请号：CN202020096058.1申请日：20200116
公开号：CN211854353U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑工程技术领域，尤其是一种建筑通风装置，包括通风架，所述通风架的顶端开设有穿插口，所述通风架左右两内壁的中部均安装有支撑块，所述通风架内腔的底部通过穿插口安装有安装架，所述安装架的底端与支撑块相接触，所述安装架内顶壁的中部安装有驱动电机，所述驱动电机输出轴的底端安装有传动杆，所述安装架内腔的底部安装有风扇架，所述风扇架内腔的中部安装有转轴，所述转轴的外侧安装有以环形阵列分布的扇叶，此装置能够向空间内通入新鲜的空气，并且可以对空间内的湿度进行调节，能够将安装架从通风架中取出，方便对其内部的灰尘和损坏的零件进行清理和更换，保证整个装置正常稳定地运行。

申请人：广东华海建设集团有限公司
地址：510000 广东省广州市天河区天府路233号1801房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种装配式保温透气墙体
专利类型：实用新型专利
发明人：刘军,孙晓波,杨元全,李瑶,刘润清申请号：CN201821016905.8
申请日：20180629
公开号：CN208830524U
公开日：
20190507
专利内容由知识产权出版社提供
摘要：本实用新型公布了一种装配式保温透气墙体，由若干砌块单体拼装而成，所述砌块单体为矩形，砌块单体顶部开有纵截面为T字形的凹槽，砌块单体底部设有纵截面为T字形的突起，突起与凹槽的尺寸相匹配；所述砌块单体由内至外依次由内保护层、保温层、外保护层、防水层和面层组成。

本实用新型设有透气孔，可以有效地利用当地的风力资源，相比于直通的透气孔，可以阻隔冷风和湿气的直接穿入，达到保温透气的效果，同一透气孔的内侧入口位置高于外侧入口，可以防止雨天雨水的侵入。

所述透气孔的半径为30～40mm，透气孔尺寸较小，其吹风效果不同于开窗的直吹风，透气孔所吹的风是一种适应人体舒适度的风，且不会打乱室内风循环。

申请人：沈阳理工大学
地址：110159 辽宁省沈阳市浑南区南屏中路6号
国籍：CN
代理机构：沈阳圣群专利事务所(普通合伙)
代理人：王钢
更多信息请下载全文后查看。

专利名称：一种装配式墙体
专利类型：实用新型专利
发明人：符赛丰
申请号：CN202020995944.8申请日：20200603
公开号：CN212715463U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑墙体技术领域，尤其是公开了一种装配式墙体，包括预制墙体，所述预制墙体至少一端成型有连接凹槽，所述连接凹槽内等间距分布有连接钢筋，相邻两块所述预制墙体之间的所述连接凹槽内浇筑有混凝土连接块。

有益效果在于：结构简单，可以快速的完成施工安装，连接凹槽在墙体侧面中部，凹槽内设置有钢筋头进行连接，可以增加强度，提高稳定性，对精度要求低，不需要另置底模，降低施工技术要求，减少生产费用，经济实用。

申请人：符赛丰
地址：413400 湖南省益阳市桃江县沾溪乡白沙洲村丰收坝村民组279号
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

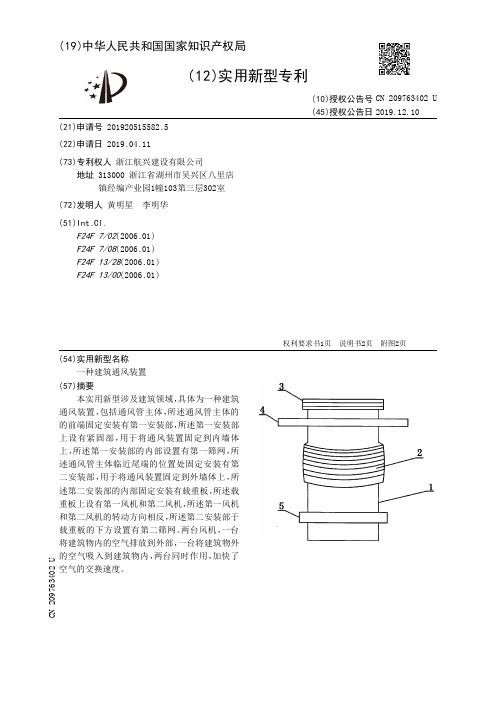

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920515582.5(22)申请日 2019.04.11(73)专利权人 浙江航兴建设有限公司地址 313000 浙江省湖州市吴兴区八里店镇经编产业园1幢103第三层302室(72)发明人 黄明星　李明华　(51)Int.Cl.F24F 7/02(2006.01)F24F 7/08(2006.01)F24F 13/28(2006.01)F24F 13/00(2006.01)(54)实用新型名称一种建筑通风装置(57)摘要本实用新型涉及建筑领域，具体为一种建筑通风装置，包括通风管主体，所述通风管主体的的前端固定安装有第一安装部，所述第一安装部上设有紧固部，用于将通风装置固定到内墙体上，所述第一安装部的内部设置有第一筛网，所述通风管主体临近尾端的位置处固定安装有第二安装部，用于将通风装置固定到外墙体上，所述第二安装部的内部固定安装有载重板，所述载重板上设有第一风机和第二风机，所述第一风机和第二风机的转动方向相反，所述第二安装部于载重板的下方设置有第二筛网。

两台风机，一台将建筑物内的空气排放到外部，一台将建筑物外的空气吸入到建筑物内，两台同时作用，加快了空气的交换速度。

权利要求书1页 说明书2页 附图2页CN 209763402 U 2019.12.10C N 209763402U权　利　要　求　书1/1页CN 209763402 U1.一种建筑通风装置，包括通风管主体(1)，其特征在于：所述通风管主体(1)的前端固定安装有第一安装部(3)，所述第一安装部(3)上设有紧固部，用于将通风装置固定到内墙体上，所述第一安装部(3)的内部设置有第一筛网(6)，所述通风管主体(1)临近尾端的位置处固定安装有第二安装部(5)，用于将通风装置固定到外墙体上，所述第二安装部(5)的内部固定安装有载重板(8)，所述载重板(8)上设有第一风机(9)和第二风机(11)，所述第一风机(9)和第二风机(11)的转动方向相反，所述第二安装部(5)于载重板(8)的下方设置有第二筛网(10)。

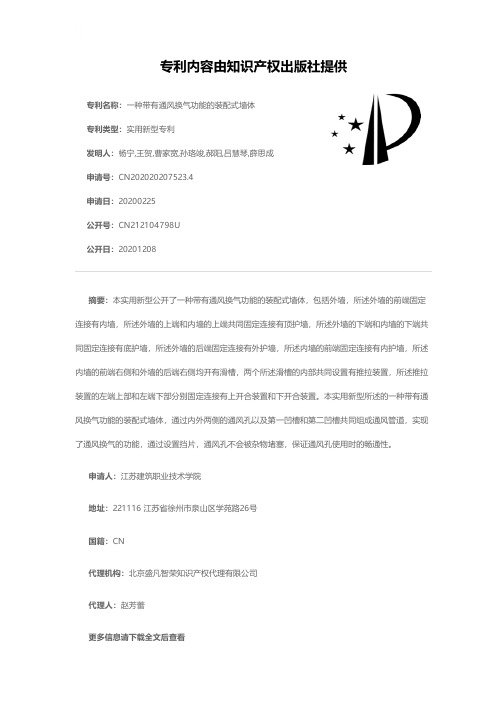

专利名称：一种带有通风换气功能的装配式墙体
专利类型：实用新型专利
发明人：杨宁,王贺,曹家宽,孙珞竣,郝阳,吕慧琴,薛思成申请号：CN202020207523.4
申请日：20200225
公开号：CN212104798U
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带有通风换气功能的装配式墙体，包括外墙，所述外墙的前端固定连接有内墙，所述外墙的上端和内墙的上端共同固定连接有顶护墙，所述外墙的下端和内墙的下端共同固定连接有底护墙，所述外墙的后端固定连接有外护墙，所述内墙的前端固定连接有内护墙，所述内墙的前端右侧和外墙的后端右侧均开有滑槽，两个所述滑槽的内部共同设置有推拉装置，所述推拉装置的左端上部和左端下部分别固定连接有上开合装置和下开合装置。

本实用新型所述的一种带有通风换气功能的装配式墙体，通过内外两侧的通风孔以及第一凹槽和第二凹槽共同组成通风管道，实现了通风换气的功能，通过设置挡片，通风孔不会被杂物堵塞，保证通风孔使用时的畅通性。

申请人：江苏建筑职业技术学院
地址：221116 江苏省徐州市泉山区学苑路26号
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：赵芳蕾
更多信息请下载全文后查看。

专利名称：一种建筑设计用通风装置
专利类型：实用新型专利
发明人：王引弟,黄珍,时晨,李晓飞,张兆波申请号：CN201822151870.5
申请日：20181221
公开号：CN209197068U
公开日：
20190802
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑设计用通风装置，包括装置主体，装置主体上表面设有固定框架，固定框架底部设有止水棉层，止水棉层底部连接有支撑梁，支撑梁底部设有紧固螺栓，紧固螺栓底部设有抗压层，抗压层右侧设有定位卡板；防潮箱，包括防潮材料，防潮材料上表面设有防潮密封圈，防潮密封圈底部设有减震橡胶圈，减震橡胶圈底部设有固定卡环；通风架，包括通风管，通风管中心设有通风口，通风口外侧设有拆装卡扣，拆装卡扣外表面设有引流罩；调节元件，调节元件底部设有密封件，密封件两侧设有联结卡板，联结卡板底部设有防尘挡板，防尘挡板底部设有安装板，安装板底部设有密封连接条。

该种建筑设计用通风装置隔潮防水效果佳，且牢固度高。

申请人：甘肃农业大学
地址：730070 甘肃省兰州市安宁区营门村1号甘肃农业大学
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种建筑外墙隔热通风装置专利类型：实用新型专利
发明人：黄洪威
申请号：CN201921277614.9
申请日：20190808
公开号：CN210421467U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑外墙隔热通风装置，包括建筑墙体和楼层隔板，所述建筑墙体内部设置有C型钢，所述建筑墙体和楼层隔板相交的内部设置有通风结构，所述楼层隔板和建筑墙体相交的外部拐角处设置有预留拐角板，所述预留拐角板的内部设置有调整装置，所述C型钢通过固定螺栓与建筑墙体的内部相固定，所述建筑墙体和楼层隔板浇注为一体。

本实用新型所述的一种建筑外墙隔热通风装置，设置有通风结构，可以通过通风结构向室内送入空气，从而使得室内的空气与室外的空气相流通，更换室内的空气，设置有调整装置，可以控制室内空气流通，根据室内外的温度差确定是否让空气流通，从而避免室内与室外的热量交换。

申请人：中城建(福建)建筑设计研究院有限公司
地址：350000 福建省福州市鼓楼区安泰街道斗西路1号福商大厦4层04店面X36间
国籍：CN
代理机构：厦门原创专利事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种建筑通风装置专利类型：实用新型专利
发明人：黎磊落,周进能,罗炜芬申请号：CN201921343785.7申请日：20190819
公开号：CN210373956U
公开日：
20200421
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑通风装置，包括换气扇，所述换气扇的出风口处安装有换气管道，所述换气管道上设有安装槽，所述安装槽内安装有安装板，所述安装板上安装有多个灰尘滤网和活性炭滤网，所述安装槽内设有密封层。

该建筑通风装置通过拉动拉环，使磁铁与铁片脱离，能够将集尘盒拉出，便于对集尘盒内的灰尘进行清理；通过活性炭滤网对空气进行除味，使活性炭滤网吸附掉空气中的异味，从而能够避免室内排出的空气污染小区环境的情况，并且通过螺栓将灰尘滤网和活性炭滤网安装在安装板上，便于对灰尘滤网和活性炭滤网进行安装拆卸。

申请人：中虹建设有限公司
地址：523000 广东省东莞市南城区莞太路胜和路段29号恒顺大厦6楼609号
国籍：CN
代理机构：深圳科湾知识产权代理事务所(普通合伙)
代理人：钟斌
更多信息请下载全文后查看。

专利名称：一种新型建筑设计用通风装置专利类型：实用新型专利
发明人：王世良,安江,张群,汪玲灵
申请号：CN201922136889.7
申请日：20191203
公开号：CN212006093U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种新型建筑设计用通风装置，涉及建筑设计技术领域，包括固定框架、通风框、转轴、转片、底部固定框、旋转分流片、平行弧形板、垂直弧形板、拱形柱、承载柱，固定杆之间均匀贯穿有转轴，转轴的两端均固定连接有转片，底部固定框之间的两端均转动连接有转盘，转盘的周围均固定连接有旋转分流片，下端卡接部位的顶部两侧均固定连接有垂直杆，垂直杆的顶部均固定连接有拱形柱，垂直杆之间卡接有垂直弧形板，垂直弧形板之间均匀固定连接有平行弧形板，拱形柱的内部固定连接有内柱，拱形柱两端的底部均活动连接有承载柱，本实用新型中解决现有建筑通风设置的通风效果差，同时通风结构设置的较为不稳固的问题存在。

申请人：王世良
地址：265607 山东省烟台市蓬莱市南王街道韩王村43号
国籍：CN
代理机构：重庆市诺兴专利代理事务所(普通合伙)
代理人：熊军
更多信息请下载全文后查看。

装配式建筑施工中的建筑通风系统随着人们对室内空气质量的关注程度不断提高，建筑通风系统在装配式建筑施工中扮演着至关重要的角色。

本文将探讨装配式建筑施工中的建筑通风系统，包括其优势、设计原则以及常见问题和解决方案。

一、装配式建筑施工中的建筑通风系统优势1. 提供良好的室内空气质量：装配式建筑制造过程中，可以事先预留出空气流动路径和排烟口，并通过合理设计来实现空气流动，从而保证室内空气新鲜并达到标准要求。

2. 快速安装和调试：相比传统施工方法，装配式建筑采用模块化构件，使得通风系统可以在厂房内进行预制和调试，然后整体运输到现场进行安装。

这种方式大大缩短了施工时间，并减少了现场施工带来的噪音和污染。

3. 绿色环保：装配式建筑采用可再生材料，并且在施工过程中减少了废料产生。

对于建筑通风系统来说，更注重能耗的控制和减排。

通过运用高效的通风设备和回收利用废热等技术手段，可以降低能源消耗并减少二氧化碳排放。

二、装配式建筑施工中的建筑通风系统设计原则1. 根据空间功能确定通风需求：不同类型的室内空间对通风要求不同。

因此，在设计之前需要明确每个空间的预期功能，并根据其特性来调整通风系统的参数和配置。

2. 合理考虑布局与安装：装配式建筑采用模块化构件组合而成，因此在设计通风系统时需要合理考虑布局以及与其他构件的安装融合。

同时，为了方便维护和清洁，应将关键组件设置在易于访问和操作的位置。

3. 使用先进的控制技术：现代建筑通风系统采用自动化控制技术，可以根据实际需求智能地调节流量、湿度、温度等参数。

通过使用智能传感器和远程监控设备，可以实时监测系统运行情况，并及时进行故障诊断和维修。

三、装配式建筑施工中的建筑通风系统常见问题和解决方案1. 噪音问题：由于装配式建筑在厂房内进行预制，可能存在一些噪音污染。

解决方案包括加装隔音材料、调整通风设备运行参数以减少噪音产生，并合理设计通风路径，避免噪音传播至室内空间。

2. 施工进度受限：装配式建筑施工过程中，通风系统的安装需要与其他模块同时进行，可能会因此受到施工进度的限制。
