(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011549190.4(22)申请日 2020.12.24(71)申请人 顾胜文地址 215000 江苏省苏州市吴中区东环南路999号(72)发明人 顾胜文　(51)Int.Cl.B28B 23/02(2006.01)B28B 13/06(2006.01)B28B 7/00(2006.01)(54)发明名称一种装配式叠合楼板成型制备方法(57)摘要本发明涉及一种装配式叠合楼板成型制备方法，通过设有的安装架、翻转装置、成型装置、驱动装置和插料装置协同完成叠合楼板的制备工作。

本发明提供的一种装配式叠合楼板成型制备方法，可以解决人工插放V形钢筋时，人工一次只能插放一个V形钢筋，从而导致叠合楼板的制作效率低，且人工插放钢筋时，钢筋难以插放在同一直线上，使得制作的叠合楼板不合格以及现有装配式叠合楼板制作设备在制备时，难以方便的对制作完成后的叠合楼板进行下料，且叠合楼板下料后，难以对叠合楼板制作模具内的残余混凝土进行清理等问题。

权利要求书2页 说明书6页 附图8页CN 112706281 A 2021.04.27C N 112706281A1.一种装配式叠合楼板成型制备方法,其特征在于：具体成型制备方法如下：S1.设备检查：在启用装配式叠合楼板制作设备制作装配式叠合楼板前，对其进行检查；S2.灌浇处理：设备检查完成后，通过人工或机械的方式向成型装置(3)内灌浇混凝土；S3.插放钢筋：混凝土灌浇完成后，通过驱动装置(4)带动插料装置(5)移动至成型装置(3)上方，使得插料装置(5)将钢筋均匀插入混凝土内；S4.下料处理：钢筋插入混凝土后使得混凝土在成型装置(3)内静置成型，混凝土静置成型后，通过翻转装置(2)带动成型装置(3)倾斜，使得人工辅助将其取下收集，从而制作出装配式叠合楼板；上述步骤S1‑S4对叠合楼板进行成型制备过程中，通过采用特定设计的设备对叠合楼板进行成型制备，该设备具体包括安装架(1)、翻转装置(2)、成型装置(3)、驱动装置(4)和插料装置(5)，所述安装架(1)内部右侧安装有翻转装置(2)，翻转装置(2)上端设置有成型装置(3)，成型装置(3)铰接在安装架(1)内部右侧，安装架(1)内部左侧安装有驱动装置(4)，驱动装置(4)下端安装有插料装置(5)；其中：所述翻转装置(2)包括支撑板(21)、翻转电机(22)、驱动齿轮(23)和弧形齿条(24)，安装架(1)内侧中部安装有支撑板(21)，支撑板(21)上端前侧安装有翻转电机(22)，翻转电机(22)的输出端安装有驱动齿轮(23)，驱动齿轮(23)与弧形齿条(24)相啮合，且弧形齿条(24)安装在成型装置(3)下端前侧；所述驱动装置(4)包括气泵(41)、安装板(42)、移动气缸(43)、导向杆(44)、U形架(45)和工作气缸(46)，安装架(1)内部左侧安装有气泵(41)，气泵(41)上方设置有安装板(42)，安装板(42)安装在安装架(1)内部左侧，安装板(42)中部安装有移动气缸(43)，移动气缸(43)的伸出端安装有插料装置(5)，插料装置(5)左端前后对称安装有导向杆(44)，导向杆(44)左侧通过滑动配合的方式安装在安装板(42)内侧，插料装置(5)上端安装有U形架(45)，U形架(45)内侧中部安装有工作气缸(46)；所述插料装置(5)包括横板(51)、滑动板(52)、上料机构(53)和插料机构(54)，安装架(1)内侧中部安装有横板(51)，横板(51)上端通过滑动配合的方式设置有滑动板(52)，滑动板(52)安装在移动气缸(43)的伸出端，滑动板(52)中部从前往后均匀设置有上料槽，上料槽内安装有上料机构(53)，且上料机构(53)左右对称布置，横板(51)上端安装有插料机构(54)；所述上料机构(53)包括上料板(531)、燕尾块(532)、上料弹簧(533)、阻隔块(534)和卡紧弹簧(535)，上料槽内滑动安装有上料板(531)，上料板(531)前后对称安装有燕尾块(532)，燕尾块(532)滑动安装在滑动板(52)内侧，上料板(531)与滑动板(52)之间通过上料弹簧(533)相连，上料槽前后对称设置有阻隔块(534)，阻隔块(534)滑动安装在横板(51)内侧，横板(51)与阻隔块(534)之间设置有卡紧弹簧(535)；所述插料机构(54)包括连接板(541)、连接杆(542)、插料块(543)、转动杆(544)和复位弹簧(545)，工作气缸(46)的伸出端安装有连接板(541)，连接板(541)下端从前往后均匀安装有连接杆(542)，且连接杆(542)左右对称布置，连接杆(542)下端安装有插料块(543)，插料块(543)通过滑动配合的方式安装在横板(51)内侧，横板(51)内侧通过铰链左右对称安装有转动杆(544)，转动杆(544)下端通过复位弹簧(545)与横板(51)相连。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620323420.8(22)申请日 2016.04.18(73)专利权人 山东平安建筑工业化科技有限公司地址 250300 山东省济南市长清区平安街道办事处经十西路8199号(72)发明人 孔令海　韩同振　张寒松　王长旺　(51)Int.Cl.E04B 5/02(2006.01)E04C 2/30(2006.01)E04C 2/52(2006.01)(54)实用新型名称一种装配式叠合板(57)摘要本实用新型提供一种装配式叠合板，混凝土板为立方体板状结构，混凝土板的左侧端面上分布有凹槽，混凝土板的右端安装有凸块，混凝土板的上端安装有安装板，安装板贴合混凝土板的上端面进行布置，竖向加强筋与横向加强筋分布在混凝土板的内部，竖向加强筋与横向加强筋之间呈90°夹角进行布置，通过添加竖向加强筋与横向加强筋来实现对混凝土板的固定，该设计有效的提高了本实用新型的整体强度，进而为建筑的整体强度提供了材料基础，而凹槽与凸块的设计则便于实现两块本实用新型之间的卡接，而吊装设备的添加则实现对本实用新型的吊装，另外可拆卸的设计便于安装后进行拆除，进而在不破坏本实用新型美观性的前提下提高了便携性。

权利要求书1页 说明书3页 附图2页CN 205530886 U 2016.08.31C N 205530886U1.一种装配式叠合板，包括叠合板主体部分以及吊装设备(3)，其特征在于：所述叠合板主体部分由混凝土板(1)、安装板(2)、凸块(4)、竖向加强筋(5)、横向加强筋(6)以及凹槽(7)组成，所述混凝土板(1)为立方体板状结构，所述混凝土板(1)的左侧端面上分布有凹槽(7)，所述凹槽(7)为上端面小、下端面大的棱柱形结构，所述混凝土板(1)的右端安装有凸块(4)，所述凸块(4)为上端大、下端面小的四棱柱结构，所述混凝土板(1)的上端安装有安装板(2)，所述安装板(2)贴合混凝土板(1)的上端面进行布置，所述竖向加强筋(5)与横向加强筋(6)分布在混凝土板(1)的内部，所述竖向加强筋(5)与横向加强筋(6)之间呈90°夹角进行布置；所述吊装设备(3)由限位块(8)、固定卡块(9)以及吊环(10)组成，所述限位块(8)与固定卡块(9)之间呈90°夹角进行布置，所述吊环(10)安装在限位块(8)的中间位置且所述吊环(10)的中轴线垂直于限位块(8)的左侧端面进行布置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920721757.8(22)申请日 2019.05.20(73)专利权人 攀枝花学院地址 617000 四川省攀枝花市东区机场路10号(72)发明人 孙金坤　李奎　王森平　郭小康　李晓明　欧先军　张凤　(74)专利代理机构 成都虹桥专利事务所(普通合伙) 51124代理人 曾勇　罗贵飞(51)Int.Cl.E04B 5/38(2006.01)(54)实用新型名称一种装配式混凝土叠合板(57)摘要本实用新型公开了一种装配式混凝土叠合板，属于建筑施工技术领域。

本结构包括本体(1)，所述本体(1)的一端设置有倾斜面结构的斜坡口(11)，斜坡口(11)上端面上沿其长度方向垂直设置有若干凹槽(2)，所述凹槽(2)间隔设置且相邻两凹槽(2)之间的间距为30～60mm。

本装置通过在斜坡面(11)上垂直设置若干凹槽(2)，增大了本体(1)与后浇混凝土的接触面积，提高了拼缝处的受力性能，能够有效减少现有拼缝处易产生贯通裂纹的问题。

同时取消了传统叠合板拼缝处的下部凹槽，能够减少在拼缝处进行的二次施工，进而解决现有施工周期长的问题。

权利要求书1页 说明书3页 附图2页CN 210421573 U 2020.04.28C N 210421573U1.一种装配式混凝土叠合板，包括本体(1)，其特征在于：所述本体(1)的一端设置有倾斜面结构的斜坡口(11)，斜坡口(11)上端面上沿其长度方向垂直设置有若干凹槽(2)，所述凹槽(2)间隔设置且相邻两凹槽(2)之间的间距为30～60mm。

2.如权利要求1所述的一种装配式混凝土叠合板，其特征在于：两侧端部的凹槽(2)距本体(1)两侧端面为25～30mm。

3.如权利要求1或2所述的一种装配式混凝土叠合板，其特征在于：所述凹槽(2)为矩形槽结构。

4.如权利要求3所述的一种装配式混凝土叠合板，其特征在于：所述凹槽(2)的长为40～60mm，宽为60～80mm，深度为20～30mm。

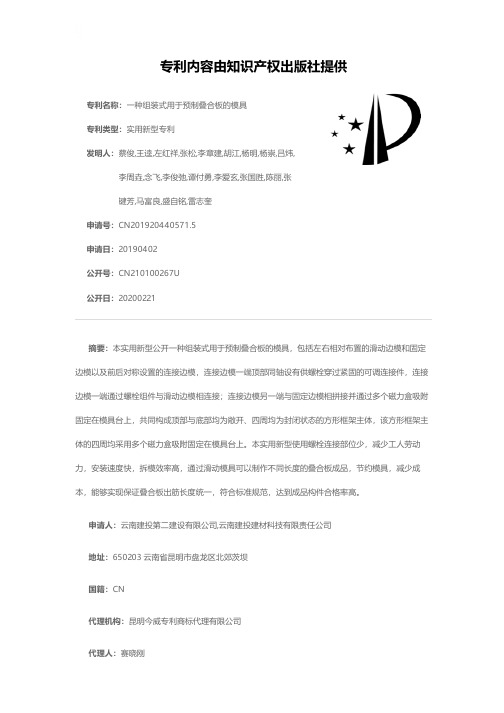

专利名称：一种组装式用于预制叠合板的模具
专利类型：实用新型专利
发明人：蔡俊,王逵,左红祥,张松,李章建,胡江,杨明,杨崇,吕炜,李周垚,念飞,李俊弛,谭付勇,李爱玄,张国胜,陈丽,张
键芳,马富良,盛自铭,雷志奎
申请号：CN201920440571.5
申请日：20190402
公开号：CN210100267U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型公开一种组装式用于预制叠合板的模具，包括左右相对布置的滑动边模和固定边模以及前后对称设置的连接边模，连接边模一端顶部同轴设有供螺栓穿过紧固的可调连接件，连接边模一端通过螺栓组件与滑动边模相连接；连接边模另一端与固定边模相拼接并通过多个磁力盒吸附固定在模具台上，共同构成顶部与底部均为敞开、四周均为封闭状态的方形框架主体，该方形框架主体的四周均采用多个磁力盒吸附固定在模具台上。

本实用新型使用螺栓连接部位少，减少工人劳动力，安装速度快，拆模效率高，通过滑动模具可以制作不同长度的叠合板成品，节约模具，减少成本，能够实现保证叠合板出筋长度统一，符合标准规范，达到成品构件合格率高。

申请人：云南建投第二建设有限公司,云南建投建材科技有限责任公司
地址：650203 云南省昆明市盘龙区北郊茨坝
国籍：CN
代理机构：昆明今威专利商标代理有限公司
代理人：赛晓刚
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021162910.7(22)申请日 2020.06.22(73)专利权人 苏州筑配通建筑科技有限公司地址 215000 江苏省苏州市苏州工业园区月亮湾路15号1幢2809室(72)发明人 杨千秋　刘兵　秦宇　沙子茜　(74)专利代理机构 苏州汉东知识产权代理有限公司 32422代理人 葛娟(51)Int.Cl.B28B 7/02(2006.01)B28B 7/00(2006.01)(54)实用新型名称一种叠合板用模块化组合模具(57)摘要本实用新型公开了一种叠合板用模块化组合模具，包括两块长边组合板和两宽边组合板，长边组合板包括连续拼接的N块长边单位板，宽边组合板包括连续拼接的N块宽边单位板，长边组合板的一端或两端分别连接一长度调节板组件，和/或，宽边组合板的一端或两端分别连接一长度调节板组件，两块长边组合板、两宽边组合板和长度调节板组件围合成该模具的内部型腔，N≥1，且N为整数。

本实用新型通过组合不同拼接单元和调节长度调节组件长度，能够组合成任意尺寸的叠合板用模具；并且在项目完成后，模具可以回收利用，在下一个项目中继续使用，减少了资源的浪费，保护了环境；减少了模具的制作时间及制作成本，进而减少了整个项目的建造成本。

权利要求书1页 说明书5页 附图4页CN 212826022 U 2021.03.30C N 212826022U1.一种叠合板用模块化组合模具，其特征在于：包括两块长边组合板和两宽边组合板，所述长边组合板包括连续拼接的N块长边单位板，所述宽边组合板包括连续拼接的N块宽边单位板，所述长边组合板的一端或两端分别连接一长度调节板组件，和/或，所述宽边组合板的一端或两端分别连接一长度调节板组件，所述的两块长边组合板、两宽边组合板和长度调节板组件围合成该模具的内部型腔，所述长边单位板和宽边单位板上分别等距开设有多个竖向的出筋孔，其中,N≥1，且N为整数。

专利名称：一种叠合板边模及叠合板模具专利类型：实用新型专利
发明人：王亚,李宏,沈有辉,衣智明,陈望申请号：CN202020185474.9
申请日：20200219
公开号：CN211817292U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种叠合板边模及叠合板模具，边模包括竖向布置的模板和水平布置的固定板，所述模板朝向固定板的一侧固定有多个连接板，多个连接板沿边模的长度方向间隔布置，所述连接板水平布置且与固定板可拆卸相连。

上述分体式叠合板边模，浇筑前通过固定板定位和校对，浇筑完成后只需拆除模板，下次浇筑前只需重新安装模板，即可快速定位叠合板各边模具，操作简便，易于安拆。

一方面可大大提高工人在安装叠合板模具时的工作效率，另一方面能够消除模具在拼装完成后人工校核时容易出现的错漏偏差。

申请人：中国水利水电第八工程局有限公司
地址：410007 湖南省长沙市天心区常青路8号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
更多信息请下载全文后查看。

专利名称：一种叠合板模具及应用该模具的叠合板浇筑方法专利类型：发明专利
发明人：霍凯荣,孙涛,张小龙,钱久富,刘永亮,于文洋,张齐东,张超伟
申请号：CN202011189365.5
申请日：20201030
公开号：CN112223494A
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本发明涉及桥梁建设领域，具体涉及一种叠合板模具及应用该模具的叠合板浇筑方法，其特征在于，包括：底模；侧模，所述底模上表面两侧分别可拆卸连接侧模，所述侧模均与底模垂直，且底模两侧的侧模相互平行，所述侧模上等距开有槽口，且相对的侧模上的槽口错位；模拟部，该模拟部分别设置在底模上表面，且模拟部位于叠合板的剪力槽内。

本发明的有益效果是：由于采用了套管模拟剪力钉位置，通过调节钢筋避让套管，有效解决了在叠合板与钢梁上的剪力钉连接时，出现冲突的问题，进而实现了剪力钉顺利插入叠合板的剪力槽内。

申请人：中交二公局第五工程有限公司
地址：710119 陕西省西安市高新区新型工业园企业壹号公园12#楼
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：张恒阳
更多信息请下载全文后查看。

专利名称：一种装配式建筑的叠合楼板
专利类型：实用新型专利
发明人：沈成红,杨绍红,王建平,陈春波,杨念骁申请号：CN201820837327.8
申请日：20180531
公开号：CN208251409U
公开日：
20181218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑的叠合楼板，属于建筑领域。

为克服现有叠合楼板的预制板的后浇带支模装置结构复杂、搭设不便、成本高的缺陷，本实用新型采用的技术方案包括位于后浇带下方的支承板和多个位于后浇带上方的吊拉件，后浇带在竖直方向上的投影完全落在支承板上，以使后浇带内的混凝土叠合层部分由支承板支撑，所述吊拉件跨接相邻的两块预制板，并通过可拆卸的锁紧件将支承板吊在吊拉件上，相邻的两个吊拉件之间留有空隙。

其优点是：支模装置结构简单，搭设方便，省时省力，能够有效地提高叠合楼板的装配和施工效率，还能回收再利用，降低了成本。

申请人：杭州通达集团有限公司
地址：310019 浙江省杭州市江干区九环路6号
国籍：CN
代理机构：浙江翔隆专利事务所(普通合伙)
代理人：马惠丽
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621230394.0(22)申请日 2016.11.16(73)专利权人 任丘市永基建筑安装工程有限公司地址 062550 河北省沧州市任丘市丰收路北永基建筑公司(72)发明人 朱连吉　李佳　(51)Int.Cl.B28B 7/42(2006.01)(54)实用新型名称叠合板组合模具(57)摘要本实用新型涉及建筑材料领域，具体涉及叠合板组合模具，其结构包括碳纤维管、预制混凝土板、平模、塑料板、卡扣、凹槽、控制器，其中碳纤维管设置在预制混凝土板中呈蛇形弯曲布置，最终两端相连，连接于控制器，控制器再与组合模具外的插头相连，预制混凝土板上方镶嵌有平模，平模的边缘设置有卡扣，平模上方通过卡扣与塑料板连接在一起，塑料板上设置有数个凹槽，方便叠合板进行养护。

本实用新型结构简单，安全合理，可减少构件养护时间，有效提高装配式住房生产线构件生产效率，特别适合装配式住房大型生产线的推广使用。

权利要求书1页 说明书2页 附图1页CN 206170292 U 2017.05.17C N 206170292U1.叠合板组合模具，其结构包括碳纤维管、预制混凝土板、平模、塑料板、卡扣、凹槽、控制器，其中碳纤维管设置在预制混凝土板中呈蛇形弯曲布置，最终两端相连，连接于控制器，控制器再与组合模具外的插头相连，预制混凝土板上方镶嵌有平模，平模的边缘设置有卡扣，平模上方通过卡扣与塑料板连接在一起，塑料板上设置有数个凹槽，方便叠合板进行养护。

2.根据权利要求1所述的叠合板组合模具，其特征在于，所述的碳纤维管，预埋在预制混凝土板中，当需要进行养护时，将插头接入电源，设置控制器，调整至养护温度即可进行养护。

3.根据权利要求1所述的叠合板组合模具，其特征在于，所述的凹槽，呈长方形，分为3排，均匀的排列在塑料板上。

权　利　要　求　书1/1页CN 206170292 U叠合板组合模具技术领域[0001]本实用新型涉及建筑材料领域，具体地涉及叠合板组合模具。

专利名称：一种易于拼装定位的叠合板成型模具专利类型：实用新型专利
发明人：陆锦程,李龙玉
申请号：CN201921816455.5
申请日：20191028
公开号：CN211221246U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种易于拼装定位的叠合板成型模具，包括侧边模具和底模，所述侧边模具上间隔设有若干位于模腔外部的定位组件，所述定位组件包括第一固定单元、第二固定单元和连杆，第一固定单元与侧边模具固定连接，第二固定单元与所述底模固定连接，连杆一端与第一固定单元可拆卸式固定连接，连杆另一端与第二固定单元铰接连接。

本实用新型模具闲置时侧边模具与底模始终处于精准拼接状态，即每次使用时该模具的模腔空间尺寸一致性好，保证了混凝土叠合板工件的尺寸精度，避免了每次使用时侧边模具与底模的拼装定位，从而提高了混凝土叠合板的整体加工效率，且该模具结构简单，制造实施方便，经济实用性高。

申请人：常州杰通装配式建筑有限公司
地址：213001 江苏省常州市新北区338省道常州段129号
国籍：CN
代理机构：南京知识律师事务所
代理人：王昊
更多信息请下载全文后查看。
