【CN210067215U】一种装配式建筑【专利】

专利名称：一种装配式钢结构建筑
专利类型：实用新型专利
发明人：洪财滨,胡闻雷,陈春,易启圣,张凯博,何金生申请号：CN201821834712.3
申请日：20181108
公开号：CN209324006U
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本实用新型公开了钢结构技术领域的一种装配式钢结构建筑，包括支撑底板和支撑立板，支撑底板和支撑立板通过重载合页铰合连接，支撑底板和支撑立板相互贴近一侧壁中部分别固设有底板插置槽和立板插置槽，底板插置槽和立板插置槽之间设置有角度指示机构，支撑底板和支撑立板相互贴近一侧壁外侧部均通过连接板固设有固定插销，两组固定插销之间设置有固定拉杆、调节框架和固定螺杆，固定拉杆和调节框架的顶部边框转动连接，固定螺杆和调节框架的底部边框螺纹连接，固定拉杆的顶端和固定螺杆的底端均连接有铰接座，铰接座的安装面均固接有插销套筒，本实用新型提供了一种便于叠合收纳、无级调节和角度指示的装配式钢结构建筑。

申请人：航天建筑设计研究院有限公司
地址：102600 北京市大兴区春和路39号院3号楼6层1701至12层11512
国籍：CN
代理机构：北京易光知识产权代理有限公司
代理人：李韵
更多信息请下载全文后查看。

专利名称：一种装配式建筑剪力墙结构专利类型：发明专利
发明人：窦洪彪,张增荣
申请号：CN202010944011.0
申请日：20200910
公开号：CN112031213A
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本发明公开了一种装配式建筑剪力墙结构，包括平面板，所述平面板的数目为两块，两块平面板相互平行且成前后侧中心对称设置。

本发明涉及建筑工程结构领域。

该装配式建筑剪力墙结构通过两块平面板配合连接臂构成平行四边形结构，减小了空间占用，便于储放和长途运输，通过向定位孔内侧穿套螺纹锁定杆构成剪力墙的框架结构，便于拼接操作，能够有效的提升模块化拼装和建设作业，提升作业效率，通过在纵向管座内穿套第一水平抗力杆，在横向管座和套环内穿套第二水平抗力杆实现了剪力墙骨架的快速构建，受力分摊效果更好，强度更高，且便于维护。

这解决了现有剪力墙装配材料分散，不便与装配运输，也不便于模块化建筑作业的问题。

申请人：窦洪彪
地址：300270 天津市滨海新区大港旭日路188号天津宇达建筑工程有限公司
国籍：CN
代理机构：青岛博展利华知识产权代理事务所(普通合伙)
代理人：司崇静
更多信息请下载全文后查看。

专利名称：一种装配式建筑
专利类型：实用新型专利
发明人：段风雷
申请号：CN201921455135.1申请日：20190903
公开号：CN210529949U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种装配式建筑，属于房屋建筑技术领域，其技术方案如下，包括多个墙板和楼板，每相邻两个墙板之间通过预构件连接；墙板包括多个预制板，预制板的其中一侧设有多个凸块，另外一侧设有多个凹槽，两个预制板对接后使每个凸块分别插接到每个凹槽中，并贯穿有第一钢筋；楼板包括第一预构板和第二预构板，第一预构板与第二预构板的两端设有多个安装块，第一预构板的两端搭接到相对的墙板之间，第二预构板两端搭接到相邻房间的两个墙板上，第二预构板上的安装块别卡接到第一预构板的每两个安装块之间，解决现有技术中由于对装配式建筑进行拼接时会比较繁琐、费力，且拼接后的建筑的结构强度较低的问题。

申请人：段风雷
地址：102488 北京市房山区良乡南关嘉瑞通小区2#楼1408室
国籍：CN
代理机构：北京知呱呱知识产权代理有限公司
代理人：张伟洋
更多信息请下载全文后查看。

专利名称：一种装配式建筑结构专利类型：实用新型专利
发明人：苏立骏,何伟,邵旺成
申请号：CN202120122236.8申请日：20210118
公开号：CN215630594U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑结构技术领域，具体为一种装配式建筑结构，包括装置主体，所述装置主体包括底板，且底板顶端固定连接有连接杆，所述连接杆两侧皆固定连接有钢板，所述连接杆内壁设置有定位机构，且定位机构包括第一开槽，所述连接杆两侧内部上下两方皆开设有第一开槽，且第一开槽内壁皆固定连接有滑杆，四组所述滑杆外表面皆套设有移动块，且移动块之间皆固定连接有定位块，四组所述定位块皆贯穿连接杆内壁，且定位块内侧皆开设有与钢板相互配合的L形槽孔。

本实用新型操作简单且便捷，并且通过此装置有效的解决了钢板在固定期间产生偏移的问题，提高了装置的稳定性和实用性。

申请人：浙江之江工程项目管理有限公司
地址：310014 浙江省杭州市拱墅区德胜新村43B幢6楼
国籍：CN
代理机构：北京共腾律师事务所
代理人：李保民
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821288363.X(22)申请日 2018.08.10(73)专利权人 薛鹏静地址 054000 河北省邢台市桥西区泉北大街天厦综合楼专利权人 李琳琳　周广平　孟令飞(72)发明人 薛鹏静　李琳琳　周广平　孟令飞　(74)专利代理机构 北京市跃扬知识产权代理事务所(普通合伙) 11559代理人 谷岳(51)Int.Cl.E04B 1/61(2006.01)(54)实用新型名称一种新型装配式建筑结构(57)摘要本实用新型公开了建筑技术技术领域的一种新型装配式建筑结构，包括墙板，所述墙板的左侧安装有卡块，所述卡块的左侧中央均匀安装限位块，所述卡块的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条，所述墙板的右侧开设有与卡块相匹配的卡槽，所述卡槽的左侧均匀开设有与限位块相匹配的限位槽，所述卡块和墙板的右侧均开设有螺纹孔，所述墙板上均匀开设有通孔，该新型装配式建筑结构，通过将卡块安装到卡槽内，方便将两组墙板连接，并通过螺栓进行固定，提高其稳固性，且安装速度快，成本较低，同时设置有限位块和限位槽，进一步提高相邻墙板之间的紧固性，还开设有通孔，且通孔内均匀填充有消音棉，提高墙板的隔音效果。

权利要求书1页 说明书2页 附图1页CN 208701922 U 2019.04.05C N 208701922U1.一种新型装配式建筑结构，包括墙板(1)，其特征在于：所述墙板(1)的左侧安装有卡块(2)，所述卡块(2)的左侧中央均匀安装限位块(3)，所述卡块(2)的左侧顶部和底部均匀开设有安装槽，且两组安装槽内均安装密封条(8)，所述墙板(1)的右侧开设有与卡块(2)相匹配的卡槽(4)，所述卡槽(4)的左侧均匀开设有与限位块(3)相匹配的限位槽(5)，所述卡块(2)和墙板(1)的右侧均开设有螺纹孔(6)，所述墙板(1)上均匀开设有通孔(7)。

专利名称：一种装配式建筑结构专利类型：实用新型专利
发明人：张剑,向前,刘钽,王志远申请号：CN202020781431.7申请日：20200512
公开号：CN212583014U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑结构，包括预制墙，以及设于预制墙厚度方向一侧上方的预制楼板，所述预制墙朝向预制楼板一侧的壁面上部开设有凹槽，所述凹槽贯穿所述预制墙的顶端面形成缺口，所述预制墙中预埋有管线，所述管线的一端伸入所述缺口中；所述预制墙朝向预制楼板一侧的壁面上固定有水平布置的吊顶，所述吊顶位于缺口的下方，所述预制楼板、预制墙和吊顶之间形成电气布设空间。

可利用吊顶上部电气布设空间将设备对接线管接入预制墙板对接缺口，从而预制叠合楼板上无需预留孔洞，且取消了现场楼板叠合现浇层内的管线预埋工作，大大降低了成本，提高了施工效率。

申请人：远大住宅工业(杭州)有限公司
地址：310000 浙江省杭州市萧山临江工业园区农二场房屋448号
国籍：CN
代理机构：长沙正奇专利事务所有限责任公司
更多信息请下载全文后查看。

专利名称：一种装配式户外建筑
专利类型：实用新型专利
发明人：朱国才,周晓江,陈健,朱冰倩,江超杰申请号：CN202020503315.9
申请日：20200408
公开号：CN212200782U
公开日：
20201222
专利内容由知识产权出版社提供
摘要：本实用新型涉及户外建筑技术领域，公开一种装配式户外建筑，包括有：基底；墙体，设置在基底上，包括有依次相连的第一墙体、第二墙体、第三墙体和第四墙体；且第一墙体、第二墙体、第三墙体和第四墙体上均设置有门洞，门洞中均活动地设置有门体；顶盖，盖设在第一墙体、第二墙体、第三墙体和第四墙体上；且顶盖与所述第一墙体、第二墙体、第三墙体、第四墙体合围成一棱形的容纳空间。

本实用新型的优点在于,本装配式户外建筑的空间利用率高，可用于商务用途，且通风效果好。

申请人：浙江贝仕达科技股份有限公司
地址：317511 浙江省台州市温岭市松门镇滨海大道南侧(温岭市旭日滚塑科技有限公司内)
国籍：CN
代理机构：宁波市鄞州盛飞专利代理事务所(特殊普通合伙)
代理人：龙洋
更多信息请下载全文后查看。

专利名称：一种装配式建筑门型构件专利类型：实用新型专利
发明人：徐建
申请号：CN202021161622.X
申请日：20200622
公开号：CN212897713U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型涉及装配式建筑技术领域，具体为一种装配式建筑门型构件，包括门型预制墙，门型预制墙的表面设置有推板，推板的表面设置有轴承座，轴承座的内部设置有轴承，轴承套设在伸缩螺杆的外侧，伸缩螺杆的表面设置有手柄杆，伸缩螺杆螺接在套筒的内部，套筒的表面设置有斜撑板，斜撑板的另一端固定在垫板的表面；有益效果为：本实用提出的装配式建筑门型构件的门槽处加设支撑构件，支撑构件支撑在门槽底部，避免门槽底部直角根部断裂或者折断，且支撑构件的推板被伸缩螺杆牵引，两组推板间距可调，如此便于支撑构件适用于不同尺寸的门槽使用。

申请人：山东中预建筑科技有限公司
地址：250000 山东省济南市高新区舜海路219号华创观礼中心A-602
国籍：CN
代理机构：济南信达专利事务所有限公司
代理人：姜明
更多信息请下载全文后查看。

专利名称：一种装配式建筑预埋件
专利类型：实用新型专利
发明人：贺奕铭,林天强,张松,刘珠琴,彭照絮申请号：CN202121341371.8
申请日：20210616
公开号：CN215716072U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了建筑预埋件技术领域的一种装配式建筑预埋件，包括预制框体，预制框体并排设置有若干个安装筒，安装筒的顶部贯穿设置有调节杆和限位板，调节杆外壁套设有压缩弹簧，安装筒的内腔底部设置有气囊，安装筒的下方筒壁内部设置有与气囊连通的固定腔、连接腔和固定槽，固定腔内设置有阀块和活动板，活动板的内侧设置有传动齿，固定槽内侧与安装筒内腔连通，固定槽通过销轴转动安装有可向内侧摆转压紧限位板的锁紧板，锁紧板贴近活动板一端为圆头端且设置有传动齿，活动板通过传动齿啮合传动带动锁紧板摆转活动，可对于管件安装的位置进行简单调整，并且对于安装后的管件具有限位作用，防止使用时出现晃动的现象。

申请人：中建海峡建设发展有限公司
地址：350015 福建省福州市马尾区儒江西路60号中建海峡商务广场A座(自贸试验区内)
国籍：CN
代理机构：福州科扬专利事务所(普通合伙)
代理人：李晓芬
更多信息请下载全文后查看。

专利名称：一种新型装配建筑结构专利类型：实用新型专利
发明人：纪现利
申请号：CN202021151070.4
申请日：20200619
公开号：CN212562712U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑施工技术领域，且公开了一种新型装配建筑结构，包括数量为两个的横梁，上下两个所述横梁之间固定连接有数量为两个的竖梁。

该新型装配建筑结构，通过旋转板和扭簧使得竖梁因为震动受到了横向力的作用时能够起到更好的支撑，竖梁受到了横向力的时候挤压旋转板，此时活动杆和竖板受到横向作用力产生移动，上下两个活动杆在移动凹槽的作用下向着相反的方向移动，此时支撑弹簧压缩使得横向力转变为竖向力，该装置通过一系列的机械结构使得装配式建筑在地震的情况下受到冲击力时，能够使得作用在横梁或者竖梁上的部分冲击力转变方向，间接的减小直接作用在横梁、竖梁以及剪力墙的冲击力，延长剪力墙的使用寿命。

申请人：纪现利
地址：276000 山东省临沂市兰山区平安路145号2号楼
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：刘庆兰
更多信息请下载全文后查看。

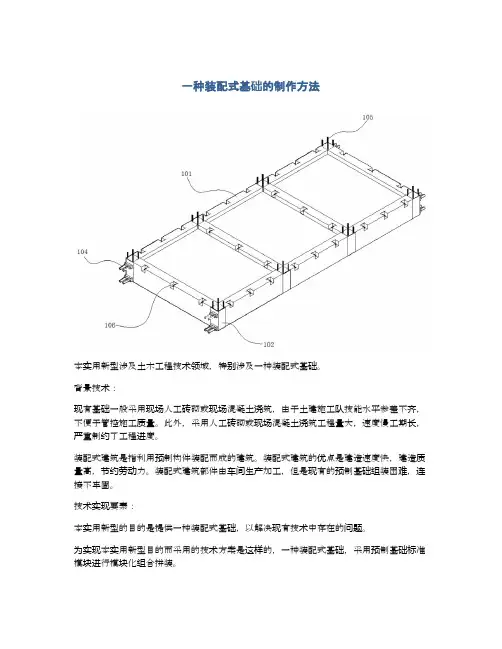

一种装配式基础的制作方法本实用新型涉及土木工程技术领域，特别涉及一种装配式基础。

背景技术：现有基础一般采用现场人工砖砌或现场混凝土浇筑，由于土建施工队技能水平参差不齐，不便于管控施工质量。

此外，采用人工砖砌或现场混凝土浇筑工程量大，速度慢工期长，严重制约了工程进度。

装配式建筑是指利用预制构件装配而成的建筑。

装配式建筑的优点是建造速度快，建造质量高，节约劳动力。

装配式建筑部件由车间生产加工，但是现有的预制基础组装困难，连接不牢固。

技术实现要素：本实用新型的目的是提供一种装配式基础，以解决现有技术中存在的问题。

为实现本实用新型目的而采用的技术方案是这样的，一种装配式基础，采用预制基础标准模块进行模块化组合拼装。

所述预制基础标准模块包括回字形模块和槽形模块。

所述回字形模块和槽形模块均为钢筋混凝土结构。

所述回字形模块具有四根基础梁。

所述四根基础梁组合为矩形框体结构。

所述槽形模块具有三根基础梁。

所述三根基础梁组合为u形结构。

所述回字形模块和槽形模块拼合出逐一连接的若干隔室。

所述隔室整体为具有四根基础梁的矩形框体。

所述基础梁的上表面在隔室的四角位置处预埋有连接件ⅰ。

所述基础梁的上表面在隔室的四边位置处设置有凹坑。

所述凹坑的一侧出口在基础梁的侧壁上。

所述凹坑中预埋有连接件ⅱ。

各个隔室通过对拉预应力钢管连接固定后共同组成基础。

梁柱支撑框架和墙体布置在基础梁上。

柱底部通过连接件ⅰ与预制基础标准模块接合。

所述墙体底端设置有耳板。

所述墙体通过底端的耳板与连接件ⅱ接合。

进一步，所述预制基础标准模块还包括l形模块、t形模块和一字形模块。

所述预制基础标准模块的阳角处或梁端侧壁上布置有加劲板。

所述加劲板与预制基础标准模块内的钢筋网焊接。

进一步，阳角处的加劲板为角钢。

梁端的加劲板为平直钢板。

进一步，所述连接件ⅰ包括螺杆和面板。

所述面板的一侧板面上焊接有若干根螺杆，另一侧板面上焊接有若干根l形钢筋。

所述面板和l形钢筋埋设在预制基础标准模块中。
